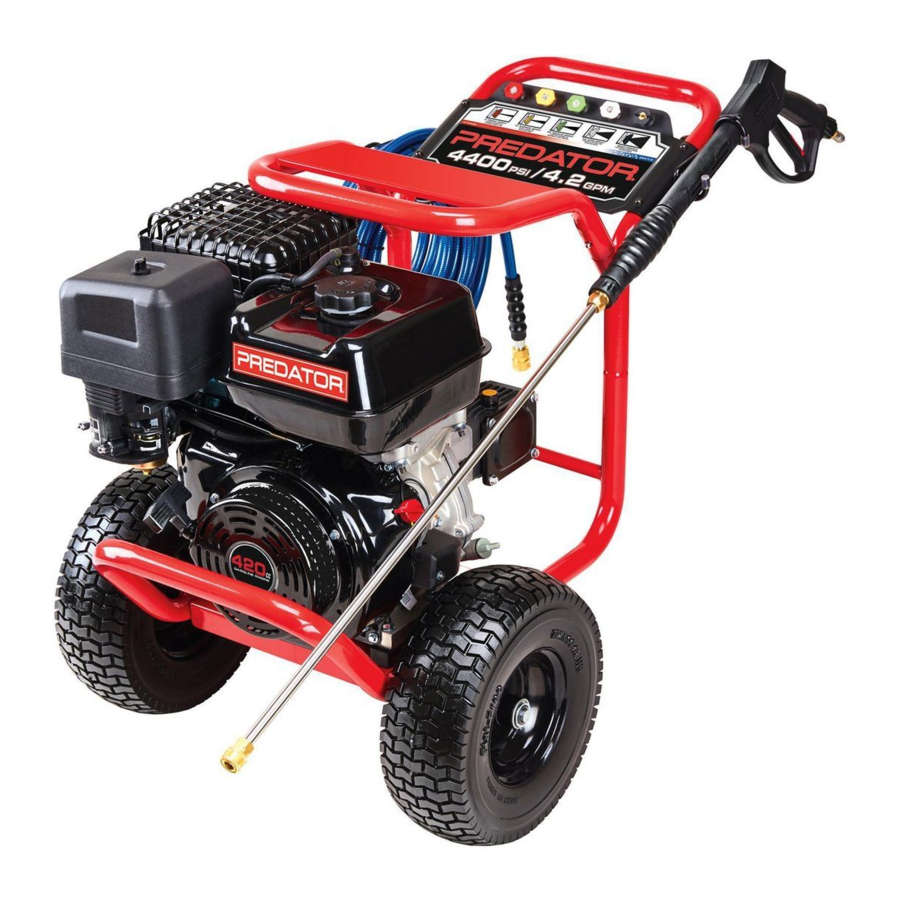

Predator 4400 PSI, 4.2 GPM, 64931 - Commerciële Hogedrukreiniger Handleiding

Specificaties

Specificaties Eenheid

Pomp		Triplex
Pomp Olie	Type SAE	15W-40
	Capaciteit	12 Ounces (0.36 Liter)
Aandrijving		Direct
Maximale Druk		4400 PSI
Doorstroomsnelheid		4.2 GPM
Lengte Slang		50'
Lengte Lans		31"
Mondstukken		Snelkoppeling 0°, 15°, 25°, 40° + Zeepmondstuk

Specificaties Motor

Cilinderinhoud		420 cc
Type Motor		Horizontale Enkele Cilinder 4-takt OHV
Koelsysteem		Geforceerde luchtkoeling
Brandstof	Type	87+ octaan gestabiliseerde ongelode benzine
	Capaciteit	1.45 Gallon (5.4 Liter)
Motorolie	Type SAE	10W-30 boven 32°F 5W-30 bij 32°F of lager
	Capaciteit	1.16 Quart (1.1 Liter)
Looptijd @ 50% Belasting met volle tank		2 uur
Boring x Slag		90 mm x 66 mm
Compressieverhouding		8.8:1
Rotatie gezien vanaf PTO (power takeoff - de uitgaande as)		Tegen de klok in
Bougie	Type	NHSP / Torch F7TC
	Gap	0.027" – 0.031"
Klepspeling	Inlaat	0.004" – 0.006"
	Uitlaat	0.004" – 0.006"

Het emissiecontrolesysteem voor deze motor is gegarandeerd voor de normen vastgesteld door de U.S. Environmental Protection Agency. Raadpleeg de laatste pagina's van deze handleiding voor garantie-informatie.

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentieel persoonlijk letsel. Neem alle veiligheidsberichten in acht die dit symbool volgen om mogelijk letsel of de dood te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.
LET OP	Richt zich op praktijken die geen verband houden met persoonlijk letsel.

Symbooldefinities

Symbool	Eigenschap of Bewering
RPM	Toeren per Minuut
HP	Paardenkracht
	WAARSCHUWING markering betreffende Risico op Oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING markering betreffende Risico op Gehoorverlies. Draag gehoorbescherming.
	WAARSCHUWING markering betreffende Risico op Letsel aan de Luchtwegen. Gebruik de motor BUITEN en ver van ramen, deuren en ventilatieopeningen.
	WAARSCHUWING markering betreffende Brandgevaar bij het hanteren van brandstof. Niet roken tijdens het hanteren van brandstof.
	WAARSCHUWING markering betreffende Brandgevaar. Niet tanken tijdens het gebruik. Houd ontvlambare voorwerpen uit de buurt van de motor.
	WAARSCHUWING markering betreffende Risico op Injectie. Richt de waterstraal/mondstuk niet op het lichaam.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees alle instructies.
Het niet opvolgen van alle onderstaande instructies kan leiden tot brand, ernstig letsel en/of OVERLIJDEN. De waarschuwingen en voorzorgsmaatregelen die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.
BEWAAR DEZE INSTRUCTIES

Het gebruik van een motor binnenshuis KAN JE BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de motor bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

Gebruik de motor NOOIT binnenshuis in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik de motor alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

Controleer bij het uitpakken of het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Voorzorgsmaatregelen bij het opzetten

1. Benzine en dampen zijn ontvlambaar en potentieel explosief. Gebruik de juiste procedures voor het opslaan en behandelen van brandstof. Bewaar geen brandstof of andere ontvlambare materialen in de buurt.
2. Houd meerdere brandblussers van klasse ABC in de buurt.
3. De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken in de buurt van droge vegetatie. Een vonkenvanger kan vereist zijn. De bediener dient contact op te nemen met de plaatselijke brandweer voor wet- of regelgeving met betrekking tot brandpreventie-eisen.
4. Zet de hogedrukreiniger alleen op een vlakke, horizontale en goed geventileerde ondergrond en gebruik hem daar.
5. De werkplek moet voldoende afwatering hebben om de kans op vallen door gladde oppervlakken te verminderen.
6. Draag tijdens de installatie een ANSI-goedgekeurde veiligheidsbril, stevige werkhandschoenen en een stofmasker/ademhalingsmasker.
7. Gebruik alleen smeermiddelen en brandstof die worden aanbevolen in de specificaties in deze handleiding.
8. Gebruik in dit gereedschap alleen koud water of reinigingsmiddel voor hogedrukreinigers. Gebruik geen bijtende materialen, oplosmiddelen, ontvlambare materialen of reinigingsmiddelen die niet zijn ontworpen voor hogedrukreinigers. Het gebruik van dergelijke materialen kan letsel veroorzaken of dit gereedschap of persoonlijke eigendommen beschadigen.
9. Laat dit product niet drooglopen. Drooglopen veroorzaakt ernstige schade aan de afdichtingen. Zorg ervoor dat de watertoevoer die voor de hogedrukreiniger wordt gebruikt, niet vuil of zanderig is.
10. Controleer, voordat u de hogedrukreiniger bij koud weer start, alle onderdelen van het apparaat om er zeker van te zijn dat er geen ijs is gevormd. Bewaar het apparaat niet op een plaats waar de temperatuur onder 0 °C (32 °F) daalt.

Voorzorgsmaatregelen bij het gebruik

1.
   KOOLMONOXIDE GEVAAR
   Het gebruik van een motor binnenshuis KAN JE BINNEN ENKELE MINUTEN DODEN.
   De uitlaatgassen van de motor bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

   Gebruik de motor NOOIT binnenshuis in een huis of garage, ZELFS NIET als deuren en ramen open staan.

   Gebruik de motor alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.
2. Houd kinderen uit de buurt van de apparatuur, vooral wanneer deze in werking is.
3. Delen van de hogedrukreiniger, met name onderdelen van het uitlaatsysteem, worden erg heet tijdens gebruik. Blijf uit de buurt van hete onderdelen.
4.
   Injectiegevaar! De hogedrukwaterstraal die door dit gereedschap wordt geproduceerd, kan de huid snijden of letsel veroorzaken aan handen of ogen.
   Zorg ervoor dat de straal u niet raakt en spuit niet in de richting van mensen of dieren. Spuit niet op het gereedschap zelf of op elektrische bedrading/contactdozen.
5. Draag de spuithandgreep niet met uw vinger op de trekker, ongeacht of de motor draait of niet.
6. In geval van nood tijdens gebruik, laat u onmiddellijk de trekker op de spuithandgreep los, zet u de motor uit en sluit u vervolgens de gastoevoer naar de motor af. Zet de spuithandgreep niet neer zonder de motor uit te zetten.
7. Deze hogedrukreiniger is uitsluitend bedoeld voor residentieel gebruik buitenshuis.
8. De hogedrukwaterstroom kan het werkoppervlak beschadigen als deze niet correct wordt gebruikt. Test de straal altijd eerst in een open ruimte.
9. Wanneer u reinigingsmiddel doseert, breng het reinigingsmiddel dan alleen met lage druk aan op het schoon te maken oppervlak. De reinigingsmiddeldosering werkt alleen wanneer de spuitlans in de lagedrukstand staat.
10. Houd alle toeschouwers tijdens bedrijf minstens anderhalve meter van de motor verwijderd.
11.
    Vul de brandstoftank niet bij terwijl de motor draait. Gebruik de hogedrukreiniger niet als er benzine is gemorst.
    Maak gemorste benzine schoon voordat u de motor start. Gebruik de hogedrukreiniger niet in de buurt van een controlelampje of open vuur.
12. Raak de motor niet aan tijdens gebruik. Laat de motor na gebruik afkoelen.
13. Laat de apparatuur niet onbeheerd achter wanneer deze in werking is. Schakel de apparatuur uit (en verwijder indien mogelijk de veiligheidssleutels) voordat u de werkplek verlaat.
14. De apparatuur kan hoge geluidsniveaus produceren. Langdurige blootstelling aan geluidsniveaus boven 85 dBA is schadelijk voor het gehoor. Draag gehoorbescherming bij het bedienen van de apparatuur of wanneer u in de buurt werkt terwijl deze in werking is.
15. Draag tijdens gebruik een ANSI-goedgekeurde veiligheidsbril en gehoorbescherming.
16. Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de directe omgeving van een hartpacemaker kunnen pacemakerinterferentie of pacemakerfalen veroorzaken. Voorzichtigheid is geboden in de buurt van de magneto of de terugslagstarter van de motor.
17. Gebruik alleen accessoires die door Harbor Freight Tools voor uw model worden aanbevolen. Accessoires die geschikt zijn voor een bepaald apparaat, kunnen gevaarlijk worden wanneer ze op een ander apparaat worden gebruikt.
18. Gebruik de hogedrukreiniger niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Benzinemotoren kunnen stof of dampen ontsteken.
19. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van dit apparaat. Gebruik de hogedrukreiniger niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie.
20. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over de apparatuur in onverwachte situaties.
21. Gebruik deze apparatuur uitsluitend met beide handen. Het gebruik van de apparatuur met slechts één hand kan gemakkelijk leiden tot verlies van controle.
22. Draag de juiste kleding. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
23. Bedek de motor of apparatuur niet tijdens het gebruik.
24. Houd de apparatuur, de motor en de omgeving te allen tijde schoon.
25. Rook niet en laat geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur komen, vooral niet tijdens het tanken.
26. Gebruik de apparatuur, accessoires, enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het betreffende type apparatuur, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de apparatuur voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
27. Gebruik de apparatuur niet met bekende lekkages in het brandstofsysteem van de motor.
28. Wanneer er brandstof of olie wordt gemorst, moet dit onmiddellijk worden opgeruimd. Voer vloeistoffen en schoonmaakmiddelen af volgens alle lokale, regionale of federale wet- en regelgeving. Bewaar oliedoeken in een afgedekte metalen container met bodemventilatie.
29. Houd handen en voeten uit de buurt van bewegende onderdelen. Reik niet over of langs de apparatuur tijdens het gebruik.
30. Controleer voor gebruik of bewegende onderdelen niet verkeerd zijn uitgelijnd of vastzitten, of er onderdelen gebroken zijn en of er andere omstandigheden zijn die de werking van de apparatuur kunnen beïnvloeden. Laat de apparatuur repareren voordat u deze gebruikt als deze beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden apparatuur.
31. Gebruik de juiste apparatuur voor de toepassing. Pas de apparatuur niet aan en gebruik de apparatuur niet voor een doel waarvoor deze niet bedoeld is.

Trillingsvoorzorgsmaatregelen

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u medische of lichamelijke symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is tussen verschillende processen.
5. Las elke werkdag trillingsvrije perioden in.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u er toch veilig controle over houdt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Stop onmiddellijk met het gebruik als er abnormale trillingen optreden.

Voorzorgsmaatregelen bij onderhoud

1. Voor service, onderhoud of reiniging:
   1. Zet de motorschakelaar in de "OFF" (UIT) stand.
   2. Laat de motor volledig afkoelen.
   3. Verwijder vervolgens de bougiedop van de bougie.
2. Houd alle veiligheidskappen op hun plaats en in goede staat. Veiligheidskappen omvatten onder andere een geluiddemper, luchtfilter, mechanische kappen en hitteschilden.
3. Wijzig of pas geen enkel onderdeel van de apparatuur of de motor aan dat is verzegeld door de fabrikant of distributeur. Alleen een gekwalificeerde servicemonteur mag onderdelen afstellen die het gereguleerde motortoerental kunnen verhogen of verlagen.
4. Draag tijdens het onderhoud een ANSI-goedgekeurde veiligheidsbril, stevige werkhandschoenen en een stofmasker/ademhalingsmasker.
5. Houd de hogedrukslang aangesloten op de hogedrukreiniger en het spuitpistool terwijl het systeem onder druk staat. Het loskoppelen van de hogedrukslang terwijl het apparaat onder druk staat, is gevaarlijk en kan letsel veroorzaken.
6. Zorg ervoor dat de hogedrukslang niet in contact komt met hete onderdelen van het apparaat. De slang kan beschadigd raken, waardoor deze onder hoge druk kan barsten of lekken.
7. Onderhoud labels en naamplaatjes op de apparatuur. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Harbor Freight Tools voor een vervanging.
8. Als er water uit de hogedrukreiniger lekt, schakel het apparaat dan onmiddellijk uit. Koppel de hogedrukreiniger los en laat alle druk ontsnappen voordat u fittingen aandraait of reparaties laat uitvoeren door een gekwalificeerde monteur.
9. Laat de hogedrukreiniger, wanneer de motor draait, niet langer dan twee minuten stationair draaien. Als de hogedrukreiniger stationair blijft draaien, warmt het water in het apparaat op, wat mogelijk schade aan de hogedrukreiniger kan veroorzaken.
10. Laat de apparatuur onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de apparatuur behouden blijft. Probeer geen service- of onderhoudsprocedures uit te voeren die niet in deze handleiding worden uitgelegd, of procedures waarvan u niet zeker bent of u ze veilig of correct kunt uitvoeren.
11. Bewaar de apparatuur buiten het bereik van kinderen.
12. Volg het geplande motor- en apparatuuronderhoud.

Brandstof bijvullen:

1. Vul de brandstoftank niet bij terwijl de motor draait of heet is.
2. Rook niet en laat geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de apparatuur komen, vooral niet tijdens het tanken.
3. Vul de brandstoftank niet tot de rand.
   Laat wat ruimte over voor de brandstof om uit te zetten als dat nodig is.

   OM BRANDSTOFLEKKAGE EN
   BRANDGEVAAR TE VOORKOMEN, mag u de brandstof niet hoger vullen dan de onderkant van het brandstoffilter.

4. Tank alleen bij in een goed geventileerde ruimte.
5. Veeg gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start.
   Om BRAND te voorkomen, start u de motor niet als er nog een brandstofgeur in de lucht hangt.

BEWAAR DEZE INSTRUCTIES.

Installatie

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkopjes daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL TE VOORKOMEN: Gebruik alleen met een correct geïnstalleerde vonkenvanger.

De werking van deze apparatuur kan vonken veroorzaken die brand kunnen veroorzaken rond droge vegetatie.
Een vonkenvanger kan vereist zijn.
De bediener dient contact op te nemen met de plaatselijke brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL STARTEN TE VOORKOMEN: Zet de aan/uit-schakelaar (Power Switch) van de apparatuur in de "UIT" (OFF) stand, wacht tot de motor is afgekoeld en trek de bougiekabel(s) los voordat u de apparatuur monteert of aanpassingen aan de apparatuur uitvoert.

Opmerking: Raadpleeg de montagetekeningen aan het einde van deze handleiding voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

Montage

1. Bevestig de hogedrukslanghouder (15) aan de bovenste framehandgreep (14) met behulp van twee borgmoeren (13). Goed vastdraaien.

2. Schuif de bovenste framehandgreep (14) over de twee rechtopstaande buizen op het frame (2) en druk omlaag totdat de handgreep vastzit en twee borgpennen op hun plaats klikken.

3. Schuif de voorste framehandgreep (20) over de twee schuine buizen op de bovenste framehandgreep en druk omlaag totdat de handgreep vastzit en twee borgpennen op hun plaats klikken.

4. Verwijder de rode transportstop uit de pomp (22) en vervang deze door de meegeleverde peilstok.

5. Sluit de drukslang (26) aan op de uitlaatfitting op de pomp (22) door de snelkoppelingskraag terug te trekken en de slang in de fitting te duwen. Sluit de watertoevoerslang aan op de waterinlaataansluiting op de pomp en draai de inlaatfitting handvast aan. De waterbron moet minimaal vijf gallons schoon, koud water per minuut kunnen leveren bij 40 PSI. Gebruik alleen een slang met een binnendiameter van 5/8' (of groter) die is beoordeeld om aan deze capaciteit te voldoen.

6. Sluit de drukslang aan op de handgreep van het spuitpistool (25) door de snelkoppelingskraag op de slang terug te trekken en de slang op de handgreepfitting te duwen. Knijp de trekker (Trigger) een minuut in om de lucht uit het systeem te verwijderen.

7. Verwijder de beschermkap van de inlaat van de lans (24). Steek de lans in de punt van het spuitpistool en draai de moer stevig met de hand vast.

8. Bevestig het gewenste mondstuk aan de lans door de snelkoppelingskraag terug te trekken en het mondstuk op het uiteinde van de lans te duwen. Zorg ervoor dat de snelkoppelingskraag het mondstuk op zijn plaats vergrendelt.


Componenten en bedieningselementen

Motorbedieningselementen

Werking op grote hoogte boven 2000 voet

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Volg de instructies in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen.
Als de motor heet is door gebruik, schakel de motor dan uit en wacht tot deze is afgekoeld voordat u verdergaat. Niet roken.

LET OP: De garantie vervalt als de nodige aanpassingen niet zijn gedaan voor gebruik op grote hoogte.

Op grote hoogte moeten de carburateur, de regelaar (indien aanwezig) en alle andere onderdelen die de brandstof-luchtverhouding regelen, worden afgesteld door een gekwalificeerde monteur om efficiënt gebruik op grote hoogte mogelijk te maken en om schade aan de motor en andere apparaten die met dit product worden gebruikt, te voorkomen. Het brandstofsysteem van deze motor kan worden beïnvloed door gebruik op grotere hoogten. Een goede werking kan worden gegarandeerd door een hoogtekit te installeren op hoogten hoger dan 2000 voet boven zeeniveau. Op hoogten boven 7000 voet kan de motor verminderde prestaties ondervinden, zelfs met de juiste hoofdsproeier. Het gebruik van deze motor zonder de juiste hoogtekit kan de uitstoot van de motor verhogen en het brandstofverbruik en de prestaties verminderen. De kit moet worden geïnstalleerd door een gekwalificeerde monteur.

1. Zet de motor uit.
2. Sluit de brandstofklep.
3. Plaats een kom onder de brandstofcup om eventueel gemorste brandstof op te vangen.

De carburateurkom kan gas bevatten dat lekt bij het verwijderen van de bout.

4. Draai de bout los die de brandstofcup vasthoudt.
5. Verwijder de bout, de boutafdichting, de brandstofcup, de brandstofcupafdichting en de hoofdsproeier uit het lichaam van de carburateur. Een carburateurschroevendraaier (niet meegeleverd) is nodig om de hoofdsproeier te verwijderen en te installeren.

Opmerking: De mengbuis wordt op zijn plaats gehouden door de hoofdsproeier en kan eruit vallen wanneer deze wordt verwijderd. Als deze eruit valt, plaatst u deze terug in dezelfde oriëntatie voordat u de hoofdsproeier terugplaatst.

6. Vervang de hoofdsproeier door de vervangende hoofdsproeier die nodig is voor uw hoogtebereik (onderdeel 1a, 2a, 3a of 4a).

Opmerking: De brandstofcupafdichting en de boutafdichting kunnen tijdens het verwijderen beschadigd raken en moeten worden vervangen door de nieuwe uit de kit.

7. Plaats de brandstofcupafdichting (6a), de brandstofcup, de boutafdichting (5a) en de bout terug. Draai vast.

LET OP: Draai de bout niet te vast aan.

Draai eerst met de hand vast en gebruik vervolgens een sleutel om ervoor te zorgen dat de bout goed is vastgedraaid.

8. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start.
   Om BRAND te voorkomen, start u de motor niet als er nog brandstofgeur in de lucht hangt.

Onderdelenlijst hoogtekit – A

Onderdeel	Omschrijving	Aantal
1a	Hoofdsproeier 2000 – 3000 voet	1
2a	Hoofdsproeier 3000 – 5 000 voet	1
3a	Hoofdsproeier 5000 – 6 000 voet	1
4a	Hoofdsproeier 6000 – 7000 voet	1
5a	Boutafdichting	1
6a	Brandstofcupafdichting	1

Bediening

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product instelt of gebruikt.

Controles vóór het starten

Inspecteer de motor en apparatuur en zoek naar beschadigde, losse en ontbrekende onderdelen voordat u de apparatuur instelt en start. Als er problemen worden gevonden, gebruik de apparatuur dan niet totdat deze goed is gerepareerd.

Motorolie controleren en bijvullen

LET OP: Uw garantie vervalt als het carter van de motor niet correct met olie is gevuld voor elk gebruik. Controleer het oliepeil voor elk gebruik. De motor start niet met weinig of geen motorolie.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Sluit de brandstofklep.
3. Maak de bovenkant van de peilstok en het gebied eromheen schoon. Verwijder de peilstok door deze tegen de klok in te draaien en veeg hem af met een schone, pluisvrije doek.
4. Plaats de peilstok terug zonder hem erin te draaien en verwijder hem om het oliepeil te controleren. Het oliepeil moet tot het volledige niveau zijn, zoals hieronder weergegeven.

5. Als het oliepeil op of onder de lage markering staat, voeg dan het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30 olie wordt aanbevolen voor algemeen gebruik. (De SAE-viscositeitsklasse-tabel in het onderhoudsgedeelte toont andere viscositeiten die gebruikt kunnen worden bij verschillende gemiddelde temperaturen.)
6. Draai de peilstok met de klok mee terug.

LET OP: Laat de motor niet draaien met te weinig olie. De motor slaat af als het motoroliepeil te laag is.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, schakel de motor dan uit en wacht tot hij is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Maak de brandstofdop en het gebied eromheen schoon.
2. Draai de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder vuil en afval. Plaats vervolgens de zeef terug.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Dit kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.

4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87 octaan of hoger loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats vervolgens de brandstofdop terug.
6. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start.
   Om BRAND te voorkomen, start de motor niet als er nog brandstofgeur in de lucht hangt.

De motor starten

Voordat u de motor start

1. Inspecteer de apparatuur en motor.
2. Vul de motor met de juiste hoeveelheid en het juiste type loodvrije benzine en olie die met een stabilisator is behandeld.
3. ZET DE WATERTOEVOER AAN, VERWIJDER HET MONDSTUK, RICHT DE LANS IN EEN VEILIGE RICHTING EN HOUD DE TREKKER 1 MINUUT INGEDRUKT TOT ALLE LUCHT UIT HET SYSTEEM IS ONTSNAPT. Laat vervolgens de trekker los, vergrendel deze in de veiligheidspositie en plaats het mondstuk terug voordat u de motor start.

Handmatig starten

1. Draai de drukregelaar tegen de klok in om de druk in het systeem te verminderen.


2. Om een koude motor te starten, zet u de choke in de START-stand. Om een warme motor opnieuw te starten, laat u de choke in de RUN-stand staan.

3. Open de brandstofklep.

4. Schuif de gasklep tot 1/3 van de SLOW (langzaam) positie (de "schildpad").

5. Zet de motorschakelaar aan.


6. Pak de startgreep van de motor losjes vast en trek deze langzaam twee keer aan om de benzine in de carburateur van de motor te laten stromen. Trek vervolgens voorzichtig aan de startgreep totdat er weerstand wordt gevoeld. Laat de kabel volledig intrekken en trek er vervolgens snel aan. Herhaal dit totdat de motor start.


Opmerking: Laat de startgreep niet tegen de motor slaan. Houd hem vast terwijl hij terugtrekt, zodat hij de motor niet raakt. Als de motor niet start, controleer dan het motoroliepeil. De motor start niet met weinig of geen motorolie.

7. Laat de motor enkele seconden draaien. Als de chokeklep zich in de START-stand bevindt, zet u de chokeklep langzaam in de RUN-stand.


Opmerking: Als u de chokeklep te snel verplaatst, kan de motor afslaan.

Inloop periode:

1. Het inlopen van de motor helpt om een goede werking van de apparatuur en de motor te garanderen.
2. De operationele inloopperiode duurt ongeveer 3 uur gebruik. Gedurende deze periode:

• Breng geen zware belasting aan op de apparatuur.
• Laat de motor niet op maximale snelheid draaien.

3. De onderhouds inloopperiode duurt ongeveer 20 uur gebruik.
   • Vervang na deze periode de motorolie.

Onder normale bedrijfsomstandigheden volgt het daaropvolgende onderhoud het schema dat wordt uitgelegd in het gedeelte ONDERHOUD.

Bediening van de unit

Richt de straal van de hogedrukreiniger niet op een persoon of een dier.
De waterstraal kan ernstig letsel veroorzaken.

Gebruik de hogedrukreiniger alleen op oppervlakken die bestand zijn tegen de kracht van de straal.

1. Kies het mondstuk dat het beste aansluit bij de behoeften van de klus. Zie onderstaande tabel. Gebruik de mondstukken alleen op oppervlakken die bestand zijn tegen de kracht van de straal. Gebruik alleen het zwarte mondstuk bij gebruik van hogedrukreiniger. De kracht van de andere mondstukken stuwt nevel terug naar de bediener en kan reinigingsmiddel in het oppervlak brengen.

MONDSTUKSELECTIETABEL
MONDSTUK	TE GEBRUIKEN VOOR
Zwart – Lage druk	Gebruik met hogedrukreiniger.
Wit – Brede straal	Matige reiniging voor auto's en boten.
Groen – Gemiddelde straal	Standaard reiniging voor opritten en het verwijderen van verf.
Geel – Smalle straal	Intensieve reiniging voor terrassen en gevelbekleding.
Rood – Potloodstraal	Intensieve reiniging voor hardnekkige vlekken en vuil. Gebruik alleen op harde oppervlakken – kan beton, hout, verf, enz. beschadigen.

2. Trek de snelkoppelingskraag naar achteren en duw het mondstuk op het uiteinde van de lans. Zorg ervoor dat de snelkoppelingskraag het mondstuk op zijn plaats vergrendelt.

Bij gebruik van reinigingsmiddel:
Lees de aanwijzingen voor het reinigingsmiddel. Gebruik alleen reinigingsmiddelen die zijn gespecificeerd voor gebruik met hogedrukreinigers. Sluit de reinigingsmiddelslang (27) aan op de nippel op het drukwerkslangaansluitgebied van de pomp. Zie onderstaande afbeelding. Dompel het zeefuiteinde van de reinigingsmiddelslang onder in de container met de bereide reinigingsmiddeloplossing. Gebruik alleen het zwarte mondstuk (lage druk) bij het spuiten van reinigingsmiddelen.

3. Met de watertoevoer aan en de motor draaiend volgens de aanwijzingen in De motor starten, ontgrendelt u de trekker en houdt u deze ingedrukt om de straal te starten. Houd er rekening mee dat het pistool zal terugslaan wanneer het voor het eerst wordt gestart.
4. Begin met een lagedrukmondstuk en gebruik geleidelijk hogere drukken indien nodig. Testspuit eerst de rand van het te reinigen oppervlak om er zeker van te zijn dat de straal niet te sterk is voor het oppervlak. Als de straal het oppervlak beschadigt, ga dan verder weg van het te reinigen oppervlak om de druk op het oppervlak te verminderen. Als de straal nog steeds te sterk is, vergrendelt u de trekker in de veiligheidspositie en schakelt u over op een lagedrukmondstuk.
5. Houd de lans in een hoek van ongeveer 45° vast tijdens het reinigen; als u het oppervlak rechtstreeks besproeit, kan vuil in het oppervlak terechtkomen (vooral met de hogedrukmondstukken). Spuit op een afstand van ongeveer 90 tot 150 cm.
6. Reinig verticale en hellende oppervlakken van boven naar beneden.
7. Gebruik bij het reinigen van horizontale oppervlakken af en toe de straal om het gebied van overtollig water te ontdoen.

Laat de hogedrukreiniger niet langer dan twee minuten stationair draaien zonder de trekker ingedrukt te houden. Het water warmt op en beschadigt de hogedrukreiniger.

De pomp stoot zeer heet water uit als deze te lang stationair draait.

Opmerking: Tijdens normaal bedrijf kan de thermische overdrukklep met tussenpozen kleine hoeveelheden water afgeven.

8. Houd de trekker ingedrukt en beweeg de lans langzaam en gestaag heen en weer om het oppervlak met een hogedrukreiniger te reinigen. Wees extra voorzichtig bij het spuiten van oppervlakken die zijn gemaakt van twee verschillende materialen (bijvoorbeeld baksteen en mortel), om te voorkomen dat het zachtere van de twee materialen tijdens het hogedrukreinigen wordt beschadigd.
9. Als het oppervlak aan het einde van een klus gestreept of ongelijk is, schakelt u over op een mondstuk met een breder spuitpatroon om het getroffen gebied te mengen.

De motor en hogedrukreiniger stoppen

1. Om de motor in een noodgeval te stoppen, zet u de motorschakelaar uit.

2. Gebruik onder normale omstandigheden de volgende procedure:
   1. Laat de trekker op de handgreep van het spuitpistool los.
   2. Schuif de gasklep naar de SLOW (langzaam) positie (de "schildpad").
   3. Zet de motorschakelaar uit.
   4. Sluit de brandstofklep.
   5. Zet de watertoevoer uit.
3. Richt het spuitpistool in een veilige richting en knijp de trekker 5 seconden in om overtollige druk af te laten.

4. Als er reinigingsmiddel voor de hogedrukreiniger is gebruikt, laat dan schoon water door het systeem lopen om reinigingsmiddelresten te verwijderen met behulp van de volgende procedure:
   1. Zet de motor uit zoals beschreven in stap 2.
   2. Verwijder het mondstuk en de reinigingsmiddelslang en laat deze weken in een container met schoon water.
   3. Zet de watertoevoer aan en start de motor opnieuw volgens de aanwijzingen in De motor starten.
   4. Richt de lans in een veilige richting en houd de trekker ingedrukt om water door het systeem te spoelen totdat het schoon is.

   5. Zet de motor uit zoals beschreven in stap 2.

Opslag

1. Koppel de watertoevoerslang los van de waterinlaataansluiting op de pomp.
2. Laat al het water uit de hogedrukreiniger lopen en vergrendel de trekker. Reinig de externe onderdelen met een schone doek.
3. Koppel de drukslang los van de pomp en het spuitpistool, laat het water uit de slang lopen en rol deze op.

4. Draai de moer los en verwijder de lans van het spuitpistool.
5. Dek af en bewaar in een droge, vlakke, goed geventileerde binnenruimte buiten bereik van kinderen. De opslagruimte moet ook uit de buurt van ontstekingsbronnen zijn, zoals boilers, wasdrogers en ovens.

LET OP
Tap de brandstof af aan het einde van het seizoen, anders vervalt de garantie.
Zie Langdurige opslag voor volledige opslaginstructies.

Onderhoud

OM ERNSTIG LETSEL DOOR ACCIDENTEEL STARTEN TE VOORKOMEN:
Zet de aan/uit-schakelaar van de apparatuur in de "OFF" (UIT) stand, wacht tot de motor is afgekoeld en maak de bougiedop los voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR APPARATUURSTORING TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai, trillingen of overmatige rookontwikkeling optreedt, laat het probleem dan verhelpen voordat u de apparatuur verder gebruikt.

Volg alle service-instructies in deze handleiding. De motor kan ernstig defect raken als deze niet correct wordt onderhouden.

Veel onderhoudsprocedures, waaronder procedures die niet in deze handleiding worden beschreven, moeten om veiligheidsredenen worden uitgevoerd door een gekwalificeerde technicus. Als u twijfelt over uw vermogen om de apparatuur of motor veilig te onderhouden, laat de apparatuur dan onderhouden door een gekwalificeerde technicus.

Reinigings-, onderhouds- en smeerschema

Opmerking: Dit onderhoudsschema is uitsluitend bedoeld als algemene richtlijn. Als de prestaties afnemen of als de apparatuur ongebruikelijk werkt, controleer dan onmiddellijk de systemen. De onderhoudsbehoeften van elk apparaat verschillen afhankelijk van factoren zoals de duty cycle, temperatuur, luchtkwaliteit, brandstofkwaliteit en andere factoren.

Opmerking: De volgende procedures zijn een aanvulling op de regelmatige controles en het onderhoud die worden uitgelegd als onderdeel van de normale werking van de motor en apparatuur.

Procedure	Voor elk gebruik	Maandelijks of elke 20 uur gebruik	Elke 3 maanden of 50 uur gebruik	Elke 6 maanden of 100 uur gebruik	Jaarlijks of elke 300 uur gebruik	Elke 2 jaar
Borstel de buitenkant van de motor af
Controleer het motoroliepeil
Controleer het luchtfilter
Controleer de sedimentbeker
Motorolie verversen
Pomp olie verversen
Luchtfilter reinigen/vervangen			*
Bougie controleren en reinigen
Stationair toerental controleren/aanpassen Klepspeling controleren/aanpassen Brandstoftank, zeef en carburateur reinigen Koolstofophoping in de verbrandingskamer verwijderen					**	**
Brandstofleiding vervangen indien nodig						**

*Vaker onderhouden bij gebruik in stoffige omgevingen.
**Deze items moeten worden onderhouden door een gekwalificeerde technicus.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en het gebied eromheen.
2. Schroef de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder eventueel vuil en resten. Plaats vervolgens de zeef terug.

Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol.

Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Hierdoor kunnen er deeltjes in de carburateur terechtkomen, wat de motorprestaties kan beïnvloeden en/of schade kan veroorzaken.

4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met loodvrije benzine met een octaangetal van 87 of hoger die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats vervolgens de brandstofdop terug.
6. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start.
   Om BRAND te voorkomen, start de motor niet als er brandstof in de lucht hangt.

Pomp Onderhoud

Vervang de olie van de hogedrukreinigerpomp na de eerste 50 gebruiksuren en daarna om de 50 gebruiksuren.

Raadpleeg de specificatietabel voor het type olie en de capaciteit. Als er tekenen zijn van olielekkage op of rond de pomp, gebruik de hogedrukreiniger NIET. Laat het apparaat onderhouden door een gekwalificeerde technicus.

Motorolie Verversen

Olie is erg heet tijdens bedrijf en kan brandwonden veroorzaken. Wacht tot de motor is afgekoeld voordat u de olie ververst.

1. Zorg ervoor dat de motor is uitgeschakeld en waterpas staat.
2. Sluit de brandstofklep.
3. Plaats een opvangbak (niet inbegrepen) onder de aftapplug van het carter.
4. Verwijder de aftapplug en kantel het carter indien mogelijk iets om de olie eruit te laten lopen. Recycle gebruikte olie.
5. Plaats de aftapplug terug en draai deze vast.
6. Maak de bovenkant van de peilstok en het gebied eromheen schoon. Verwijder de peilstok door deze tegen de klok in te draaien en veeg hem schoon met een schone, pluisvrije doek.
7. Voeg het juiste type olie toe totdat het oliepeil op het volledige niveau staat. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.

   De SAE-viscositeitsgradentabel toont andere viscositeiten die in verschillende gemiddelde temperaturen kunnen worden gebruikt.

8. Draai de peilstok met de klok mee terug.

LET OP: Laat de motor niet draaien met te weinig olie. De motor start niet met weinig of geen motorolie.

Bougie Onderhoud

1. Koppel de bougiedop los van het uiteinde van de bougie. Verwijder vuil rond de bougie.
2. Verwijder de bougie met een bougiesleutel.
3. Inspecteer de bougie:
   Als de elektrode vettig is, maak deze dan schoon met een schone, droge doek.
   Als de elektrode afzettingen heeft, polijst deze dan met schuurpapier. Als de witte isolator is gebarsten of afgebroken, moet de bougie worden vervangen.

Aanbevolen Bougies
NHSP / TORCH	F7TC

LET OP: Het gebruik van een onjuiste bougie kan de motor beschadigen.

4. Pas bij het installeren van een nieuwe bougie de opening van de bougie aan volgens de specificaties in de specificatietabel. Wrik niet tegen de elektrode, de bougie kan beschadigd raken.
5. Installeer de nieuwe bougie of de schoongemaakte bougie in de motor.

• Pakking-stijl:
  Draai met de hand vast totdat de pakking contact maakt met de cilinderkop en draai vervolgens ongeveer 1/2-2/3 slag verder.
• Niet-pakking-stijl:
  Draai met de hand vast totdat de bougie contact maakt met de cilinderkop en draai vervolgens ongeveer 1/16 slag verder.

LET OP: Draai de bougie op de juiste manier vast.
Indien los, zal de bougie ervoor zorgen dat de motor oververhit raakt.
Indien te vast aangedraaid, zullen de schroefdraden in het motorblok beschadigd raken.

6. Breng diëlektrische bougiedopbeschermer (niet inbegrepen) aan op het uiteinde van de bougie en bevestig de draad weer stevig.

Luchtfilter Onderhoud

1. Verwijder het luchtfilterdeksel en de luchtfilter(s) en controleer op vuil. Reinig zoals hieronder beschreven.
2. Reiniging:

• Voor papieren filters:
  Om letsel door stof en vuil te voorkomen, draag ANSI-goedgekeurde veiligheidsbril, NIOSH-goedgekeurd stofmasker/ademhalingsapparaat en heavy-duty werkhandschoenen. Gebruik in een goed geventileerde ruimte, uit de buurt van omstanders, perslucht om stof uit het filter te blazen. Als het filter hierdoor niet schoon wordt, vervang het dan.
• Voor schuimfilters:
  Was het filter meerdere keren in warm water en een mild reinigingsmiddel. Spoel af. Knijp overtollig water eruit en laat het volledig drogen. Week het filter kort in lichte olie en knijp vervolgens de overtollige olie eruit.

3. Installeer de schoongemaakte filter(s). Maak het luchtfilterdeksel vast voor gebruik.

Langdurige opslag

Wanneer de apparatuur langer dan 20 dagen niet wordt gebruikt, bereidt u de motor als volgt voor op opslag:

1. REINIGING:
   Wacht tot de motor is afgekoeld en reinig de motor vervolgens met een droge doek. LET OP: Niet reinigen met water. Het water komt geleidelijk in de motor en veroorzaakt roestschade. Breng een dunne laag roestwerende olie aan op alle metalen onderdelen.
2. BRANDSTOF:
   Om de brandstoftank tijdens opslag te beschermen, vult u de tank met benzine waaraan een brandstofstabilisator is toegevoegd. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik. Raadpleeg Brandstof controleren en bijvullen.

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de tank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot hij is afgekoeld voordat u brandstof toevoegt. Niet roken.

3. SMERING:
   1. Ververs de motorolie.
   2. Maak het gebied rond de bougie schoon. Verwijder de bougie en giet een eetlepel motorolie in de cilinder via het bougiegat.
   3. Plaats de bougie terug, maar laat de bougiedop losgekoppeld.
   4. Trek aan de "Starter Handle" (starthendel) om de olie in de cilinder te verdelen. Stop na één of twee omwentelingen wanneer u voelt dat de zuiger aan de compressieslag begint (wanneer u weerstand begint te voelen).
4. POMP VOORBEREIDING:
   1. Koppel de "Pressure Hose" (drukslang) en de watertoevoerslang los van de pomp.
   2. Sluit een kort stuk tuinslang met een mannelijke slangaansluiting aan het ene uiteinde aan op de waterinlaataansluiting van de pomp.
   3. Gebruik een trechter om ongeveer zes ons RV-antivries aan de pomp toe te voegen.
      LET OP: Gebruik alleen RV-antivries.
      Andere soorten antivries zijn corrosief en kunnen de pomp beschadigen.
   4. Trek met de bougiedop losgekoppeld en de motor schakelaar in de "OFF" (UIT) stand, meerdere keren aan de "Starter Handle" (starthendel) totdat er antivries uit de uitlaatfitting van de pomp begint te komen.
   5. Verwijder de tuinslang van de pomp.
5. OPSLAGPLAATS:
   Afdekken en opslaan in een droge, vlakke, goed geventileerde ruimte buiten het bereik van kinderen. De opslagruimte moet ook uit de buurt zijn van ontstekingsbronnen, zoals boilers, wasdrogers en ovens.
6. ELKE 3 MAANDEN, OM DE MOTOR EN DE GARANTIE TE BESCHERMEN:
   1. Laat de antivries op een veilige manier weglopen en voer deze op de juiste manier af.
   2. Sluit de "Pressure Hose" (drukslang) en de watertoevoerslang aan.
   3. Zet de watertoevoer aan, verwijder het mondstuk, richt de lans in een veilige richting en houd de trekker ingedrukt totdat alle lucht uit het systeem is verwijderd, ten minste 30 seconden. Laat vervolgens de "Trigger" (trekker) los, vergrendel deze in de veiligheidspositie en vervang het "Nozzle" (mondstuk) voordat u de motor start.
   4. Laat het mondstuk in een veilige richting leeglopen en laat de motor 15-20 minuten draaien, anders vervalt de garantie. Zet de motor uit.
   5. Laat het mondstuk in een veilige richting leeglopen en koppel vervolgens de slangen los en laat het water weglopen.
   6. Sluit een kort stuk tuinslang met een mannelijke slangaansluiting aan het ene uiteinde aan op de waterinlaataansluiting van de pomp.
   7. Gebruik een trechter om ongeveer zes ons RV-antivries aan de pomp toe te voegen.
      LET OP: Gebruik alleen RV-antivries. Andere soorten antivries zijn corrosief en kunnen de pomp beschadigen.
7. NA OPSLAG:
   1. Voordat u de motor start tijdens of na opslag, moet u er rekening mee houden dat onbehandelde benzine snel achteruitgaat. Tap de brandstoftank af en vul verse brandstof bij als onbehandelde benzine een maand heeft gestaan, als behandelde benzine langer heeft gestaan dan de aanbevolen periode van de brandstofstabilisator, of als de motor niet start.
   2. Met de bougiedop losgekoppeld en

Motor schakelaar in de "OFF" (UIT) stand, trek meerdere keren aan de "Starter Handle" (starthendel) om antivries uit de uitlaatfitting van de pomp te verwijderen voordat u de hogedrukreiniger gebruikt.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Motor start niet	BRANDSTOF GERELATEERD: Geen brandstof in de tank of brandstofkraan gesloten. Choke niet in START-positie, koude motor. Benzine met meer dan 10% ethanol gebruikt (E15, E20, E85, enz.). Benzine van lage kwaliteit of verslechterde, oude benzine. Carburateur niet geprimed. Vuile brandstofkanalen. Carburateurnaald vast. Er is brandstofgeur in de lucht. Te veel brandstof in de kamer. Dit kan worden veroorzaakt doordat de carburateurnaald vastzit. Verstopte brandstoffilter.	BRANDSTOF GERELATEERD: Vul de brandstoftank met verse 87+ octaan loodvrije benzine behandeld met stabilisator en open de brandstofkraan. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Zet de choke in de START-positie. Reinig ethanolrijke benzine uit het brandstofsysteem. Vervang onderdelen die beschadigd zijn door ethanol. Gebruik alleen verse 87+ octaan loodvrije benzine behandeld met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik verse 87+ octaan loodvrije benzine behandeld met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Trek aan de starterhendel om te primen. Reinig de doorgangen met behulp van een brandstofadditief. Zware afzettingen kunnen verdere reiniging vereisen. Tik voorzichtig op de zijkant van de carburateurvlotterkamer met een schroevendraaierhandvat. Zet de choke in de RUN (Draaien)-positie. Verwijder de bougie en trek meerdere keren aan de starthendel om de kamer te luchten. Installeer de bougie opnieuw en zet de choke in de START-positie. Vervang de brandstoffilter.
	ONTSTEKING (VONK) GERELATEERD: Bougiedop niet goed aangesloten. Bougie-elektrode nat of vuil. Onjuiste bougieafstand. Bougiedop kapot. Onjuiste ontstekingstijdstip of defect ontstekingssysteem.	ONTSTEKING (VONK) GERELATEERD: Sluit de bougiedop correct aan. Reinig de bougie. Corrigeer de bougieafstand. Vervang de bougiedop. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	COMPRESSIE GERELATEERD: Cilinder niet gesmeerd. Probleem na lange opslagperioden. Losse of kapotte bougie. (Er zal een sissend geluid optreden bij het proberen te starten.) Losse cilinderkop of beschadigde koppakking. (Er zal een sissend geluid optreden bij het proberen te starten.) Motorventielen of stoters verkeerd afgesteld of vastgelopen.	COMPRESSIE GERELATEERD: Giet een eetlepel olie in het bougiegat. Laat de motor een paar keer draaien en probeer opnieuw te starten. Draai de bougie vast. Als dat niet werkt, vervang dan de bougie. Als het probleem aanhoudt, kan er een koppakkingsprobleem zijn, zie #3. Draai de kop vast. Als dat het probleem niet verhelpt, vervang dan de koppakking. Laat een gekwalificeerde technicus de ventielen en stoters afstellen/repareren.
	MOTOROLIE GERELATEERD: Laag motoroliepeil. Motor gemonteerd op een helling, waardoor de uitschakeling bij laag oliepeil wordt geactiveerd.	MOTOROLIE GERELATEERD: Vul de motorolie tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Gebruik de motor op een vlakke ondergrond. Controleer het motoroliepeil.
	POMP GERELATEERD: Drukopbouw in de pomp.	POMP GERELATEERD: Haal de trekker over om de druk in de pomp te ontlasten. Draai de drukregelaar tegen de klok in naar de laagste stand om de druk in het systeem te verlagen.
Motor slaat over	Bougiedop los. Onjuiste bougieafstand of beschadigde bougie. Defecte bougiedop. Oude benzine of benzine van lage kwaliteit. Onjuiste compressie.	Controleer de draadverbindingen. Stel de bougie opnieuw af of vervang deze. Vervang de bougiedop. Gebruik alleen verse 87+ octaan loodvrije benzine behandeld met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Diagnose en reparatie van compressie. (Gebruik het gedeelte Motor start niet: COMPRESSIE GERELATEERD.)
Motor stopt plotseling	Brandstoftank leeg of vol met onzuivere benzine of benzine van lage kwaliteit. Uitschakeling bij laag oliepeil. Defecte brandstoftankdop die een vacuüm creëert, waardoor een goede brandstoftoevoer wordt voorkomen. Defecte magneto. Losgekoppelde of onjuist aangesloten bougiedop.	Vul de brandstoftank met verse 87+ octaan loodvrije benzine behandeld met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Vul de motorolie tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Test/vervang de brandstoftankdop. Laat een gekwalificeerde technicus de magneto onderhouden. Zet de bougiedop vast.
Motor stopt bij zware belasting	Vuil luchtfilter Motor draait koud.	Reinig of vervang het element. Laat de motor opwarmen voordat u de apparatuur bedient.
Motor klopt	Oude benzine of benzine van lage kwaliteit. Motor overbelast. Onjuiste ontstekingstijdstip, afzettingen, versleten motor of andere mechanische problemen.	Vul de brandstoftank met verse 87+ octaan loodvrije benzine behandeld met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Overschrijd de belastingsclassificatie van de apparatuur niet. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden.
Motor geeft een terugslag	Onzuivere benzine of benzine van lage kwaliteit. Motor te koud. Inlaatklep vast of oververhitte motor. Onjuiste timing.	Vul de brandstoftank met verse 87+ octaan loodvrije benzine behandeld met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik brandstof- en olietoevoegingen voor koud weer om terugslag te voorkomen. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden. Controleer de motortiming.
Produceert geen hoge druk	Diameter van de watertoevoerslang te klein Watertoevoer is beperkt. Niet genoeg watertoevoer.	Vervang de slang door een slang van 3/4 inch. Controleer de watertoevoerslang op knikken, lekken of verstoppingen. Open de waterkraan helemaal.
Uitgangsdruk varieert	Niet genoeg watertoevoer. Waterinlaatscherm is verstopt. Mondstuk is verstopt. Mondstuk heeft minerale ophoping.	Controleer de watertoevoerslang op knikken, lekken of verstoppingen. Open de kraan helemaal. Verwijder het inlaatscherm en spoel het uit. Verwijder het mondstuk en maak het schoon. Verwijder het mondstuk en reinig het met azijn.
Geen aanzuiging van reinigingsmiddel	Reinigingsmiddelslang niet correct in het apparaat geplaatst. Slang gescheurd of gespleten. Verkeerd mondstuk. Injector uitgeschakeld. Zeef van de injectieslang verstopt. Mondstuk geblokkeerd. Opgedroogd reinigingsmiddel in de injector.	Duw stevig in de injector. Vervang de slang. Schakel over naar het zwarte mondstuk. Draai de ring tegen de klok in. Reinig de zeef. Reinig het mondstuk. Los op door warm water door de injectieslang te laten lopen. Laat schoon water door de injector lopen tot het helder is.

Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de apparatuur of motor.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com
E-mail onze motorondersteuning op: predator@harborfreight.com

Voor technische vragen over de apparatuur kunt u bellen met 1-888-866-5797.

Copyright © 2018 by Harbor Freight Tools. Alle rechten voorbehouden. Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools.
Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het hierin beschreven product.
Gereedschap dat nodig is voor montage en onderhoud is mogelijk niet inbegrepen.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Predator 4400 PSI, 4.2 GPM, 64931 - Commerciële Hogedrukreiniger Handleiding

Beschikbare talen
