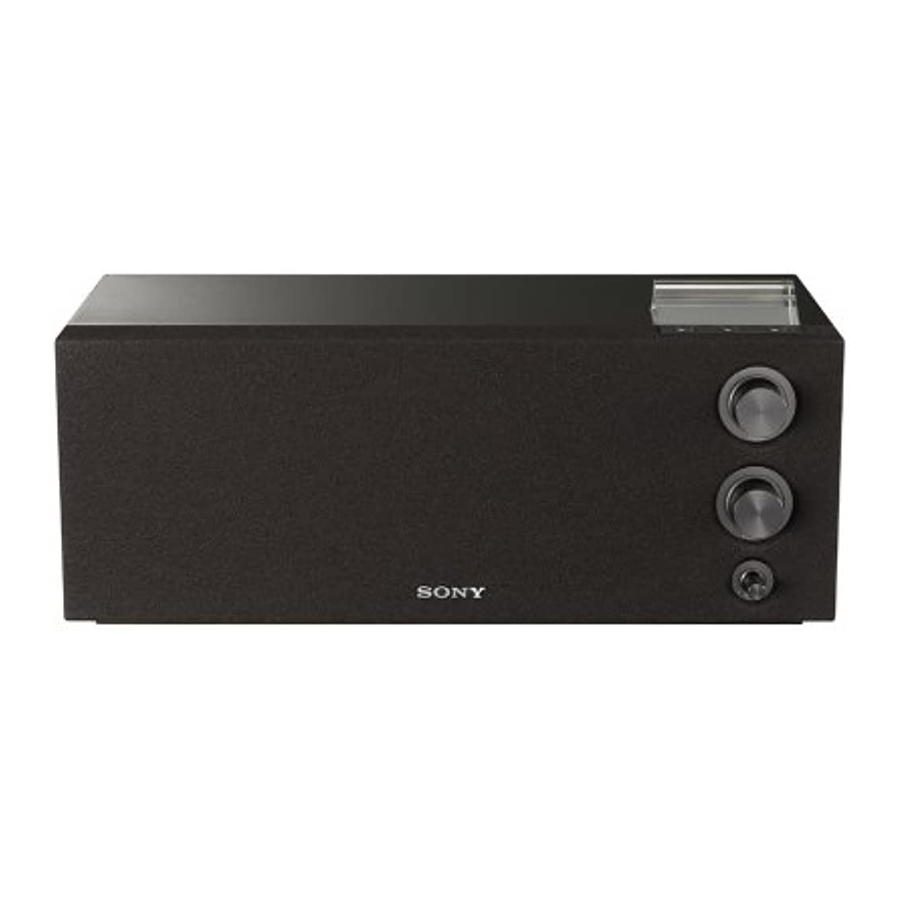

SONY ICF-M1000 - Instrukcja obsługi radia FM/AM PLL Synthesized Radio

Zawartość

Przegląd

Overview


Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu lub wilgoci.
Aby uniknąć porażenia prądem, nie otwieraj obudowy. Serwisowanie należy powierzyć wyłącznie wykwalifikowanemu personelowi.
Nie instaluj urządzenia w ograniczonej przestrzeni, takiej jak regał na książki lub wbudowana szafka.
Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie stawiaj na urządzeniu przedmiotów wypełnionych płynami, takich jak wazony. Podłącz urządzenie do łatwo dostępnego gniazdka sieciowego. W przypadku zauważenia nieprawidłowości w urządzeniu, natychmiast odłącz wtyczkę z gniazdka sieciowego.

Funkcje

  • Stacjonarne radio FM/AM PLL (pętla synchronizacji fazowej) o wysokiej wierności.
  • Pryzmatyczny wyświetlacz LCD do użytku na stole.
  • Cyfrowe pokrętło strojenia umożliwia łatwe i dokładne strojenie.
  • Regulacja barwy dźwięku.
  • Powierzchnia o wysokim połysku, ręcznie lakierowana, klasy meblowej.
  • Obudowa na bazie drewna i system dźwięku bass reflex.
  • Wysoce czuła wbudowana antena FM/AM.
  • Pełnozakresowy głośnik 3-calowy i system magnesów kasujących.
  • Gniazdo LINE IN do podłączania innego przenośnego sprzętu audio.
  • Gniazdo LINE OUT do wykorzystania urządzenia jako wysoce czułego dyskretnego tunera.
  • Wyjście słuchawkowe (ø3,5 mm stereo minijack).

Ustawianie zegara

  1. Podłącz urządzenie.
    Na wyświetlaczu pojawi się "AM 12:00" lub "0:00".
  2. Naciśnij OPERATE (obsługiwać), aby wyłączyć radio, gdy jest włączone.
  3. Naciśnij i przytrzymaj BAND/CLOCK (pasmo/zegar) przez kilka sekund.
    Usłyszysz sygnał dźwiękowy, a godzina zacznie migać na wyświetlaczu.
    Poniższa ilustracja przedstawia wyświetlanie czasu w systemie 24-godzinnym.
    Setting the clock
  4. Obróć TUNE/TIME SET (strojenie/ustawianie czasu) w prawo lub w lewo, aż na wyświetlaczu pojawi się prawidłowa godzina.
  5. Naciśnij raz BAND/CLOCK (pasmo/zegar).
    Godzina zostanie ustawiona, a minuty zaczną migać.
  6. Powtórz kroki 4 i 5, aby ustawić minuty.
    Rozlegną się dwa krótkie sygnały dźwiękowe, ":" zacznie migać, a zegar zacznie działać.
    System zegara różni się w zależności od posiadanego modelu.
    System 12-godzinny: "AM 12:00" = północ.
    System 24-godzinny: "0:00" = północ.

Jeśli nie ustawisz zegara w ciągu 65 sekund, ustawienie zostanie anulowane.

Obsługa radia

  1. Naciśnij OPERATE (obsługiwać), aby włączyć radio.
    Jeśli wyświetla się "LINE" (linia), naciśnij RADIO/LINE IN (radio/wejście liniowe), aby pojawiła się częstotliwość.
  2. Naciśnij BAND/CLOCK (pasmo/zegar), aby wybrać pasmo AM lub FM.
  3. Obróć TUNE/TIME SET (strojenie/ustawianie czasu) w prawo lub w lewo, aby dostroić się do żądanej częstotliwości.
    Dwa krótkie sygnały dźwiękowe rozlegną się, gdy podczas strojenia zostanie odebrana minimalna częstotliwość każdego pasma.
  4. Ustaw głośność za pomocą VOLUME (głośność).
  5. Ustaw barwę dźwięku za pomocą TONE (barwa).
    Aby wyregulować barwę dźwięku, obróć TONE (barwa) do pozycji LOW/HIGH (niska/wysoka).

Słuchanie przez słuchawki
Możesz cieszyć się radiem i zewnętrznym sprzętem podłączonym do wejścia liniowego za pomocą słuchawek (niedołączonych). Podłącz słuchawki (niedołączone) do gniazda (słuchawki). Głośnik jest wyłączany po podłączeniu słuchawek. Wyjście słuchawkowe nadaje audycje AM w trybie monofonicznym (ten sam dźwięk jest odtwarzany z obu słuchawek), natomiast audycje FM stereo są odtwarzane w trybie stereo.

Poprawa odbioru

FM: Przewód zasilający prądu zmiennego pełni funkcję anteny FM. Rozwiń całkowicie przewód zasilający prądu zmiennego, aby zwiększyć czułość odbioru.
Improving the reception - Step 1

AM: Obróć urządzenie poziomo, aby uzyskać optymalny odbiór. W urządzeniu wbudowana jest antena ferrytowa.
Improving the reception - Step 2

Uwaga
Nie używaj urządzenia na stalowym biurku lub metalowej powierzchni, ponieważ może to prowadzić do zakłóceń odbioru.

Podłączanie zewnętrznego sprzętu

Aby słuchać dźwięku

  1. Podłącz gniazdo LINE IN (wejście liniowe) urządzenia do gniazda wyjścia liniowego lub gniazda słuchawkowego zewnętrznego sprzętu za pomocą kabla audio (w zestawie).
    To listen to sound - Step 1
  2. Naciśnij OPERATE (obsługiwać), aby włączyć radio.
  3. Naciśnij RADIO/LINE IN (radio/wejście liniowe), aby wybrać "LINE" (linia) na wyświetlaczu.
    To listen to sound - Step 2
  4. Odtwórz sprzęt podłączony do gniazda LINE IN (wejście liniowe).
  5. Ustaw głośność za pomocą VOLUME (głośność).

Aby powrócić do radia
Naciśnij RADIO/LINE IN (radio/wejście liniowe).
Na wyświetlaczu zostanie wyświetlona częstotliwość.

Aby nagrywać za pomocą LINE OUT

  1. Podłącz gniazdo LINE OUT (wyjście liniowe) urządzenia do gniazda wejścia liniowego zewnętrznego sprzętu za pomocą kabla audio (w zestawie).
    To record with LINE OUT
  2. Naciśnij OPERATE (obsługiwać), aby włączyć radio.
  3. Dostrój urządzenie do stacji radiowej, którą chcesz nagrać.
  4. Rozpocznij nagrywanie na podłączonym sprzęcie.

Uwagi

  • Zapoznaj się również z instrukcją obsługi podłączonego sprzętu.
  • Dołączony kabel audio może nie być używany z niektórymi urządzeniami zewnętrznymi. W takim przypadku użyj przewodu odpowiedniego dla używanego urządzenia zewnętrznego.
  • Sygnał LINE OUT (wyjście liniowe) audycji AM jest wyprowadzany w trybie monofonicznym (ten sam dźwięk jest wyprowadzany z obu słuchawek). A sygnał LINE OUT (wyjście liniowe) audycji FM stereo jest wyprowadzany w trybie stereo.
  • Jakość dźwięku sygnału LINE OUT (wyjście liniowe) jest stała niezależnie od położenia TONE (barwa), a poziom wyjściowy jest stały niezależnie od położenia VOLUME (głośność).
  • Podczas słuchania radia z podłączonym sprzętem zewnętrznym wyłącz podłączony sprzęt, ponieważ może to powodować szumy. Jeśli szumy utrzymują się nawet po wyłączeniu sprzętu, odłącz i umieść sprzęt zewnętrzny z dala od urządzenia.
  • Jeśli na urządzeniu zewnętrznym znajdują się gniazda wyjścia liniowego i słuchawkowe, podłącz się do gniazda wyjścia liniowego.
  • W przypadku podłączenia do gniazda słuchawkowego urządzenia zewnętrznego, niektóre urządzenia mogą nie wykonywać funkcji przełączania barwy dźwięku (np. wzmocnienie basów, equalizer itp.).

Środki ostrożności

  • Używaj urządzenia ze źródłem zasilania określonym w "Specyfikacjach".
  • Aby odłączyć przewód zasilający prądu zmiennego (przewód sieciowy), wyciągnij go za wtyczkę, a nie za przewód.
  • Urządzenie nie jest odłączone od źródła zasilania prądu zmiennego (sieci), dopóki jest podłączone do gniazdka ściennego, nawet jeśli samo urządzenie zostało wyłączone.
  • Tabliczka znamionowa wskazująca napięcie robocze itp. znajduje się na dolnej zewnętrznej stronie.
  • Ponieważ do głośnika używany jest silny magnes, trzymaj osobiste karty kredytowe wykorzystujące kodowanie magnetyczne lub zegarki sprężynowe z dala od urządzenia, aby zapobiec ewentualnym uszkodzeniom spowodowanym przez magnes.
  • Nie pozostawiaj urządzenia w miejscu w pobliżu źródła ciepła, takiego jak grzejnik lub kanał wentylacyjny, ani w miejscu narażonym na bezpośrednie działanie promieni słonecznych, nadmierny kurz, wibracje mechaniczne lub wstrząsy.
  • Aby zmniejszyć ryzyko pożaru, nie zakrywaj otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami itp. I nie stawiaj zapalonych świec na urządzeniu.
  • Zapewnij odpowiednią cyrkulację powietrza, aby zapobiec gromadzeniu się ciepła wewnątrz. Nie umieszczaj urządzenia na powierzchni (dywan, koc itp.) lub w pobliżu materiałów (zasłona), które mogłyby zablokować otwory wentylacyjne.
  • Jeśli do wnętrza urządzenia wpadnie jakikolwiek przedmiot stały lub płyn, odłącz urządzenie i zleć jego sprawdzenie wykwalifikowanemu personelowi przed dalszą eksploatacją.
  • Do czyszczenia obudowy używaj miękkiej szmatki zwilżonej łagodnym roztworem detergentu.

W przypadku jakichkolwiek pytań lub problemów dotyczących urządzenia, skonsultuj się z najbliższym dealerem Sony.

Utylizacja zużytego sprzętu elektrycznego i elektronicznego (dotyczy Unii Europejskiej i innych krajów europejskich z oddzielnymi systemami zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien być traktowany jako odpad domowy. Zamiast tego należy go przekazać do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. Zapewniając prawidłową utylizację produktu, pomożesz zapobiec potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby być spowodowane niewłaściwą gospodarką odpadami tego produktu. Recykling materiałów pomoże w ochronie zasobów naturalnych. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu produktu, skontaktuj się z lokalnym urzędem gminy, firmą zajmującą się utylizacją odpadów domowych lub sklepem, w którym zakupiono produkt.

Specyfikacje

Wyświetlanie czasu
Wielka Brytania: system 12-godzinny Inne kraje/regiony: system 24-godzinny

Zakres częstotliwości
FM: 87,5 - 108 MHz
AM: 531 - 1 602 kHz

Głośnik
Około 7,7 cm (3 1/8 cala) średnicy. 4 Ω

Wyjście
Gniazdo LINE OUT (wyjście liniowe) (ø 3,5 mm stereo minijack)
Gniazdo (słuchawki) (ø 3,5 mm stereo minijack)

Wejście
Gniazdo LINE IN (wejście liniowe) (ø 3,5 mm stereo minijack)

Moc wyjściowa
4 W (przy 10% zniekształceniach harmonicznych)

Wymagania dotyczące zasilania
230 V AC, 50 Hz

Wymiary
Około 300 ×120 ×170 mm (szer./wys./gł.) (11 7/8 ×4 3/4 ×6 3/4 cala) bez wystających części i elementów sterujących

Masa
Około 3,0 kg (6 lb 9,83 oz)

Dołączone akcesorium
Kabel audio (1)

Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia.


W płytkach drukowanych nie stosuje się halogenowanych środków zmniejszających palność.

http://www.sony-europe.com
