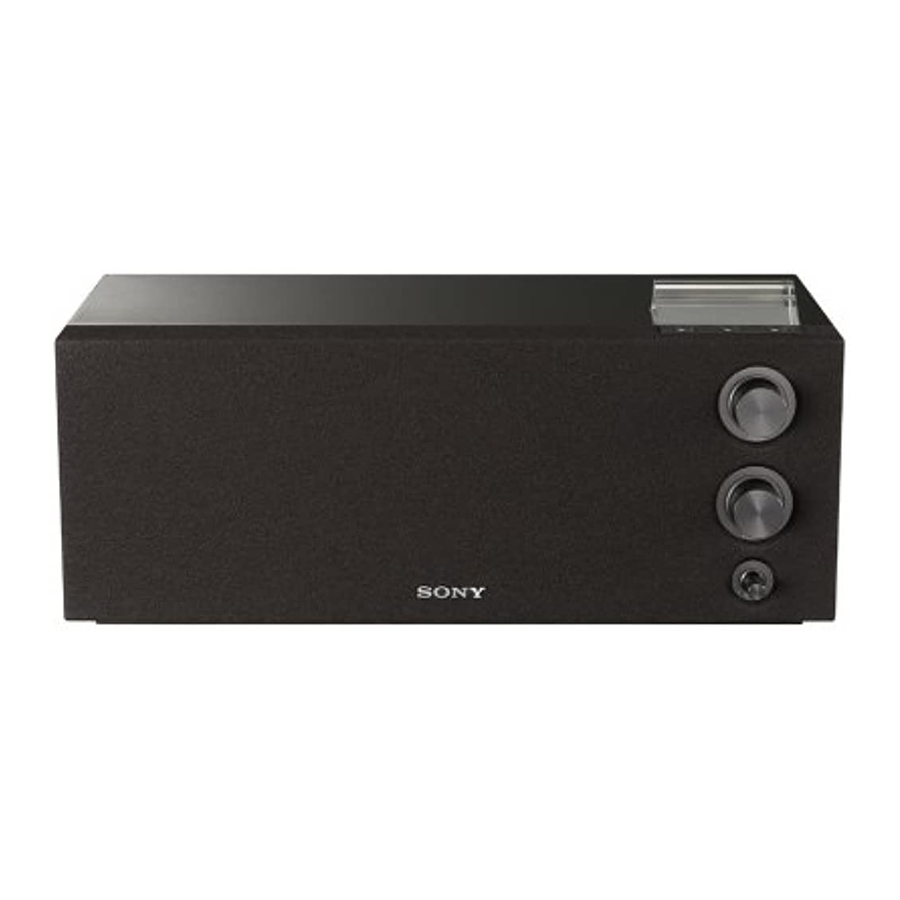

SONY ICF-M1000 - FM/AM PLL Synthesized Radio Kullanım Kılavuzu

İçerikler

1 Genel Bakış
2 Özellikler
3 Saati ayarlama
4 Radyoyu çalıştırma
5 Alımı iyileştirme
6 Harici ekipmanı bağlama
7 Önlemler
8 Teknik Özellikler
9 Referanslar
10 Kılavuzu indir
11 Diğer Dillerde

Genel Bakış

Yangın veya elektrik çarpması riskini azaltmak için bu cihazı yağmura veya neme maruz bırakmayın.
Elektrik çarpmasını önlemek için kabini açmayın. Servis işlemlerini yalnızca yetkili personele yaptırın.
Cihazı kitaplık veya gömme dolap gibi kapalı bir alana kurmayın.
Yangın veya elektrik çarpması riskini azaltmak için cihazın üzerine vazo gibi sıvı dolu nesneler koymayın. Üniteyi kolayca erişilebilen bir AC prizine bağlayın. Ünitede bir anormallik fark ederseniz, ana fişi derhal AC prizinden çekin.

Özellikler

Yüksek kaliteli FM/AM PLL (faz kilitlemeli döngü) sentezlenmiş masa radyosu.
Masa üstü kullanım için prizmatik LCD ekran.
Dijital ayar kontrol düğmesi kolay ve doğru ayar sağlar.
Ton kontrolü.
Mobilya kalitesinde, elle cilalanmış yüksek parlak yüzey.
Ahşap tabanlı kabin ve bas refleks ses sistemi.
Yüksek hassasiyetli dahili FM/AM anteni.
Tam aralıklı 3 inç hoparlör ve iptal mıknatıs sistemi.
Diğer taşınabilir ses ekipmanlarını bağlamak için LINE IN (hat girişi) jakı.
Üniteyi yüksek hassasiyetli ayrık bir tuner olarak kullanmak için LINE OUT (hat çıkışı) jakı.
Kulaklık çıkışı (ø3.5mm stereo mini jak).

Saati ayarlama

Üniteyi prize takın.
Ekranda "AM 12:00" veya "0:00" yanıp sönecektir.
Radyo açıkken kapatmak için OPERATE (çalıştır) düğmesine basın.
Birkaç saniye boyunca BAND/CLOCK (bant/saat) düğmesini basılı tutun.
Bir bip sesi duyacaksınız ve ekranda saat yanıp sönmeye başlayacaktır.
Aşağıdaki resimde zaman göstergesi 24 saatlik bir sistemdir.
Ekranda doğru saat görünene kadar TUNE/TIME SET (ayar/saat ayarı) düğmesini sağa veya sola çevirin.
Bir kez BAND/CLOCK (bant/saat) düğmesine basın.
Saat ayarlanır ve dakikalar yanıp sönmeye başlar.
Dakikayı ayarlamak için 4 ve 5 adımlarını tekrarlayın.
İki kısa bip sesi duyulur, ":" yanıp sönmeye başlar ve saat çalışmaya başlar.
Saat sistemi, sahip olduğunuz modele göre değişir.
12 saatlik sistem: "AM 12:00" = gece yarısı.
24 saatlik sistem: "0:00" = gece yarısı.

Saati 65 saniye içinde ayarlamazsanız, ayar iptal edilir.

Radyoyu çalıştırma

Radyoyu açmak için OPERATE (çalıştır) düğmesine basın.
"LINE" (hat) görüntüleniyorsa, frekansın görünmesi için RADIO/LINE IN (radyo/hat girişi) düğmesine basın.
AM veya FM bandını seçmek için BAND/CLOCK (bant/saat) düğmesine basın.
İstenen bir frekansa ayarlamak için TUNE/TIME SET (ayar/saat ayarı) düğmesini sağa veya sola çevirin.
Ayar sırasında her bandın minimum frekansı alındığında iki kısa bip sesi duyulur.
VOLUME (ses) kullanarak sesi ayarlayın.
TONE (ton) kullanarak tonu ayarlayın.
Tonu ayarlamak için TONE (ton) düğmesini LOW/HIGH (düşük/yüksek) konumuna getirin.

Kulaklıkla dinlemek için
Kulaklıklar (birlikte verilmez) ile radyonun ve hat girişine bağlı harici ekipmanın keyfini çıkarabilirsiniz. Kulaklıkları (birlikte verilmez) (kulaklık) jakına bağlayın. Kulaklıklar bağlandığında hoparlör devre dışı kalır. Kulaklık çıkışı AM yayınlarını mono olarak (her iki kulaklıktan aynı ses çıkar), FM stereo yayınları ise stereo olarak verir.

Alımı iyileştirme

FM: AC güç kablosu bir FM anteni görevi görür. Alım hassasiyetini artırmak için AC güç kablosunu tamamen uzatın.

AM: Optimum alım için üniteyi yatay olarak döndürün. Üniteye bir ferrit çubuk anten yerleştirilmiştir.

Not
Üniteyi çelik bir masa veya metal yüzey üzerinde çalıştırmayın, çünkü bu alım parazitine yol açabilir.

Harici ekipmanı bağlama

Ses dinlemek için

Ünitenin LINE IN (hat girişi) jakını, birlikte verilen ses bağlantı kablosunu kullanarak harici ekipmanın hat çıkışı jakına veya kulaklık jakına bağlayın.
Radyoyu açmak için OPERATE (çalıştır) düğmesine basın.
Ekranda "LINE" (hat) seçmek için RADIO/LINE IN (radyo/hat girişi) düğmesine basın.
LINE IN (hat girişi) jakına bağlı ekipmanı çalın.
VOLUME (ses) kullanarak sesi ayarlayın.

Radyoya dönmek için
RADIO/LINE IN (radyo/hat girişi) düğmesine basın.
Ekranda frekans gösterilir.

LINE OUT (hat çıkışı) ile kayıt yapmak için

Ünitenin LINE OUT (hat çıkışı) jakını, birlikte verilen ses bağlantı kablosunu kullanarak harici ekipmanın hat girişi jakına bağlayın.
Radyoyu açmak için OPERATE (çalıştır) düğmesine basın.
Üniteyi kaydetmek istediğiniz radyo istasyonuna ayarlayın.
Bağlı ekipmanda kayda başlayın.

Notlar

Ayrıca bağlı ekipmanın kılavuzuna bakın.
Birlikte verilen ses bağlantı kablosu bazı harici ekipmanlarla kullanılamayabilir. Bu durumda, kullandığınız harici ekipmana uygun bir kablo kullanın.
AM yayınlarının LINE OUT (hat çıkışı) sinyali mono olarak (her iki kulaklıktan aynı ses çıkar) verilir. FM stereo yayınlarının LINE OUT (hat çıkışı) sinyali ise stereo olarak verilir.
LINE OUT (hat çıkışı) sinyalinin ses kalitesi, TONE (ton) konumundan bağımsız olarak sabittir ve çıkış seviyesi, VOLUME (ses) konumundan bağımsız olarak sabittir.
Harici ekipman bağlıyken radyoyu dinlediğinizde, gürültüye neden olabileceğinden bağlı ekipmanı kapatın. Ekipman kapatıldığında bile gürültü devam ederse, harici ekipmanı üniteden ayırın ve uzaklaştırın.
Harici ekipmanda hat çıkışı ve kulaklık jakları varsa, hat çıkışı jakına bağlayın.
Harici ekipmanın kulaklık jakı ile bağlanırsanız, bazı ekipmanlar ton değiştirme işlevini (örneğin, bas güçlendirme, ekolayzır vb.) gerçekleştirmeyebilir.

Önlemler

Üniteyi "Teknik Özellikler" bölümünde belirtilen güç kaynağında çalıştırın.
AC güç kablosunu (şebeke kablosu) çıkarmak için kablodan değil, fişten çekin.
Ünite kapalı olsa bile, duvar prizine bağlı olduğu sürece AC güç kaynağından (şebeke) ayrılmaz.
Çalışma voltajını vb. gösteren isim plakası, alt kısımda bulunur.
Hoparlör için güçlü bir mıknatıs kullanıldığından, mıknatıstan kaynaklanabilecek olası hasarları önlemek için manyetik kodlama kullanan kişisel kredi kartlarını veya yaylı saatleri üniteden uzak tutun.
Üniteyi radyatör veya hava kanalı gibi bir ısı kaynağının yakınına veya doğrudan güneş ışığına, aşırı toza, mekanik titreşime veya darbeye maruz kalabileceği bir yere bırakmayın.
Yangın riskini azaltmak için cihazın havalandırmasını gazete, masa örtüsü, perde vb. ile kapatmayın. Ayrıca cihazın üzerine yanan mumlar koymayın.
İç ısı birikimini önlemek için yeterli hava sirkülasyonu sağlayın. Üniteyi havalandırma deliklerini tıkayabilecek bir yüzeye (halı, battaniye vb.) veya malzemelerin (perde) yakınına koymayın.
Ünitenin içine herhangi bir katı cisim veya sıvı düşerse, ünitenin fişini çekin ve daha fazla çalıştırmadan önce yetkili bir personel tarafından kontrol ettirin.
Kasayı temizlemek için hafif bir deterjan solüsyonuyla nemlendirilmiş yumuşak bir bez kullanın.

Ünitenizle ilgili herhangi bir sorunuz veya sorununuz varsa, lütfen en yakın Sony bayinize danışın.

Eski Elektrikli ve Elektronik Ekipmanların İmhası (Avrupa Birliği ve ayrı toplama sistemlerine sahip diğer Avrupa ülkelerinde geçerlidir)

Ürün üzerindeki veya ambalajı üzerindeki bu sembol, bu ürünün evsel atık olarak işlem görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik ekipmanların geri dönüşümü için geçerli toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde imha edilmesini sağlayarak, aksi takdirde bu ürünün uygunsuz şekilde işlenmesinden kaynaklanabilecek çevre ve insan sağlığı için potansiyel olumsuz sonuçları önlemeye yardımcı olursunuz. Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüştürülmesi hakkında daha ayrıntılı bilgi için lütfen yerel Belediye Ofisinize, evsel atık imha servisinize veya ürünü satın aldığınız mağazaya başvurun.
