Insignia NS-SB316 - Configuração Rápida do Sistema de Alto-falantes Home Theater Soundbar

Conteúdo

CONTEÚDO DA EMBALAGEM

RECURSOS

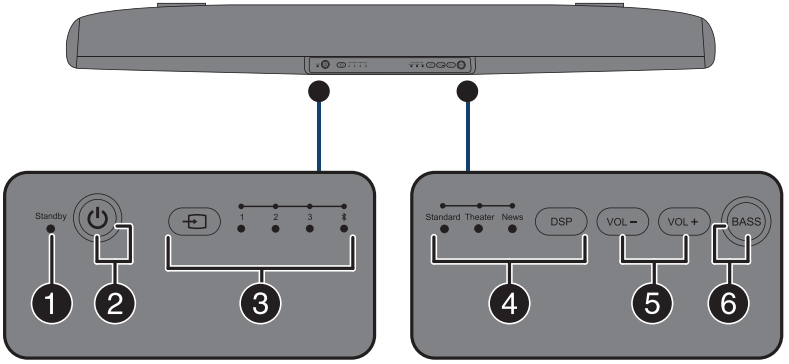

Visão superior

Visão superior

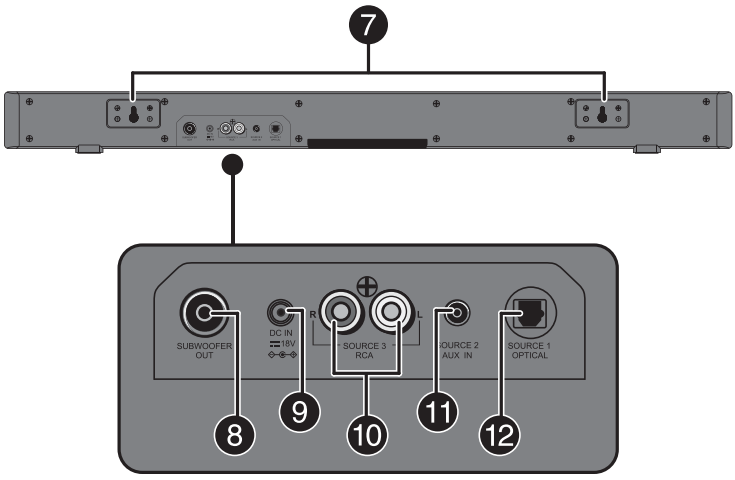

Visão traseira

Visão traseira

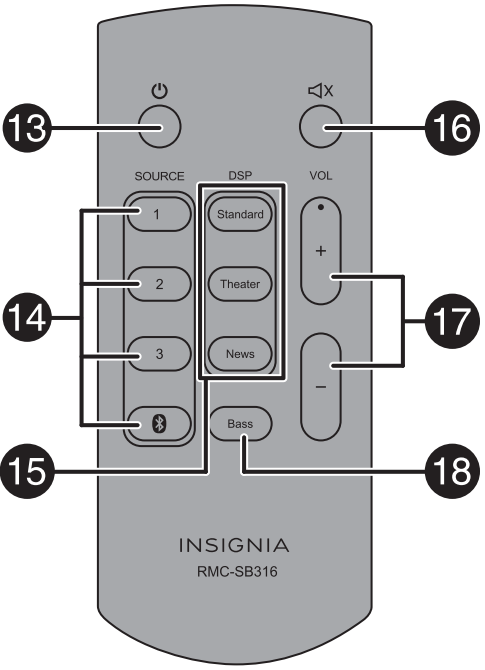

Controle remoto

Controle remoto

Descrição das Funções

# DESCRIÇÃO FUNÇÃO
1 Indicador de espera Acende quando a soundbar está no modo de espera.
2 Botão e indicador (Power) (Ligar/Desligar) Pressione para ligar a soundbar. O indicador fica verde. Pressione novamente para retornar a soundbar ao modo de espera.
3 Botão (source) (fonte) e indicador da fonte de entrada Pressione repetidamente para percorrer as fontes de som disponíveis:
  • Source 1 (Fonte 1) - Optical (Óptica)
  • Source 2 (Fonte 2) - AUX IN
  • Source 3 (Fonte 3) - RCA
  • - Bluetooth
    Indica qual fonte está selecionada para fornecer som para a soundbar.
4 Indicador do modo de som e botão DSP (Digital Signal Processor) (Processador de Sinal Digital)

Acende para indicar o modo de som DSP selecionado:

  • Standard (Padrão) - Permite que você desfrute de um som normal.
  • Theater (Cinema) - Melhor para desfrutar de filmes. As frequências de graves são aprimoradas.
  • News (Notícias) - Selecione para reprodução de voz clara.

Pressione repetidamente para percorrer os modos de som DSP disponíveis (Standard (Padrão)>Theater (Cinema)>News (Notícias)).
5 Botões VOL +/– Pressione para aumentar ou diminuir o volume da soundbar.
6 Botão e indicador BASS (GRAVE) Pressione para ativar o aprimoramento da frequência de graves. O indicador fica verde. Pressione novamente para desligar o aprimoramento da frequência de graves.
7 Suportes de suspensão Use para pendurar a soundbar em uma parede.
8 Entrada SUBWOOFER OUT Conecte um subwoofer amplificado a esta entrada.
9 Entrada DC IN Conecte o adaptador AC a esta entrada para alimentar a soundbar.
10 Entradas SOURCE 3 - RCA IN (R e L) Se sua TV (ou outro dispositivo de fonte de áudio) tiver entradas RCA OUT, conecte os cabos RCA ao seu dispositivo de fonte e a estas entradas.
11 Entrada SOURCE 2 - AUX IN Se sua TV (ou outro dispositivo de fonte de áudio) tiver uma saída AUX OUT ou entrada para fone de ouvido, conecte o cabo de áudio de 3,5 mm ao seu dispositivo de fonte e a esta entrada.
12 Entrada SOURCE 1 - OPTICAL (ÓPTICA) Se sua TV (ou outro dispositivo de fonte de áudio) tiver uma saída Optical OUT, conecte um cabo óptico digital (não incluído) ao seu dispositivo de fonte e a esta entrada.
13 Botão (Power) (Ligar/Desligar) Pressione para ligar a soundbar. Pressione novamente para colocar a soundbar no modo de espera.
14 Botões SOURCE (FONTE) Pressione para selecionar a fonte de som para sua soundbar:
  • Source 1 (Fonte 1) - Optical (Óptica)
  • Source 3 (Fonte 3) - RCA
  • Source 2 (Fonte 2) - AUX IN
  • - Bluetooth
15 Botões DSP

Pressione para selecionar o modo de som Digital Signal Processor (DSP) (Processador de Sinal Digital):

  • Standard (Padrão)
  • Theater (Cinema)
  • News (Notícias)

O indicador correspondente no painel superior da soundbar acende para indicar o modo de som selecionado.
16 Botão (Mute) (Silenciar) Pressione para silenciar o som da soundbar. Pressione novamente para restaurar o som.
17 Botões VOL +/– Pressione para aumentar ou diminuir o volume da soundbar.
18 Botão BASS (GRAVE) Pressione para ativar o aprimoramento da frequência de graves.

CONECTANDO A SOUNDBAR

Olhe na parte traseira do seu dispositivo de fonte, como uma TV, DVD/Blu-ray player ou receptor de TV a cabo, para identificar suas portas de saída de áudio (audio OUT). Escolha uma opção de conexão abaixo que se adapte à sua fonte de áudio. Você pode conectar vários dispositivos e alternar a fonte de som conforme necessário.


Desligue ou desconecte todos os dispositivos enquanto estiver fazendo as conexões.

warning Observação: Se você montou sua soundbar em uma parede, você deve usar os conectores de cabo de ângulo reto incluídos para as conexões de cabo AUX IN ou RCA.

QUALIDADE DE ÁUDIO TIPO DE ENTRADA (no dispositivo de fonte) CABO
MELHOR
Cabo óptico digital (não incluído)
BOM
Cabo de áudio de 3,5 mm (incluído)
BOM
Cabo de áudio RCA (incluído)

- ESCOLHA UM -

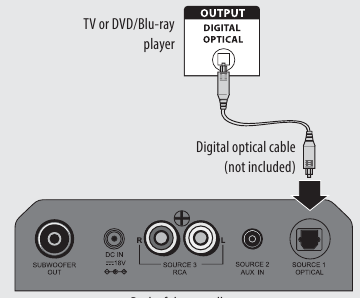

Conexões digitais (MELHOR)
Conexões digitais (MELHOR)
Parte traseira da soundbar

  1. Conecte uma extremidade do cabo óptico digital (não incluído) à sua soundbar.
  2. Conecte a outra extremidade na porta Digital Optical Output (Saída Óptica Digital) no seu dispositivo de fonte de áudio.
  3. Altere a saída de áudio do dispositivo para o formato 'PCM' (normalmente encontrado em Configurações de Áudio). Consulte a documentação que acompanha seu dispositivo de fonte de áudio para obter mais informações.

- OU -

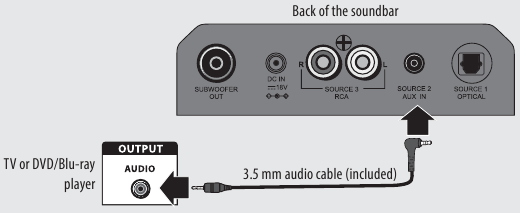

Conexão de 3,5 mm (BOM)
Conexão de 3,5 mm (BOM)

  1. Conecte os conectores de ângulo reto do cabo de áudio de 3,5 mm à sua soundbar.
  2. Conecte as outras extremidades do áudio de 3,5 mm cabo na porta Audio Output (Saída de Áudio) ou entrada para fone de ouvido no seu dispositivo de fonte de áudio.

- OU -

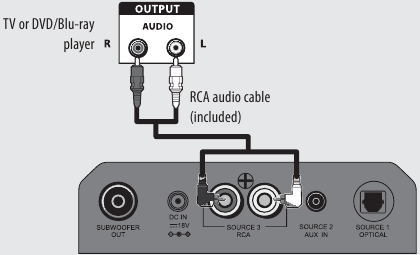

Conexão RCA (BOM)
Conexão RCA (BOM)
Parte traseira da soundbar

  1. Conecte os conectores de ângulo reto do cabo de áudio RCA à sua soundbar.
  2. Conecte a outra extremidade do cabo de áudio RCA nas portas Audio Output (Saída de Áudio) no seu dispositivo de fonte de áudio.

warning Observação: Certifique-se de que as extremidades do cabo correspondam à cor das portas.

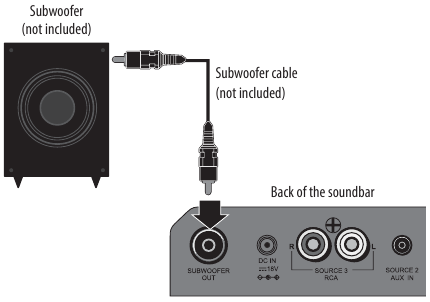

CONECTANDO UM SUBWOOFER (OPCIONAL)

CONECTANDO UM SUBWOOFER (OPCIONAL)
Conecte uma extremidade do cabo do subwoofer (não incluído) ao subwoofer e a outra extremidade à soundbar.

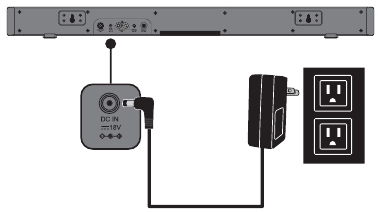

CONECTANDO O ADAPTADOR AC

CONECTANDO O ADAPTADOR AC

  • Certifique-se de que a tomada elétrica corresponda aos requisitos de entrada do adaptador AC de 100-240 V, 50/60 Hz antes de conectar.
  • Use apenas o adaptador AC fornecido.
  • Conecte o adaptador AC somente depois que todas as outras conexões tiverem sido feitas.
  1. Conecte o adaptador AC à entrada DC IN na parte traseira da soundbar.
  2. Conecte a outra extremidade do adaptador AC em uma tomada elétrica ou protetor contra surtos.

CONECTANDO SUA SOUNDBAR USANDO BLUETOOTH (OPCIONAL)

Emparelhando seus dispositivos

  1. Ligue sua soundbar.
  2. Coloque seu dispositivo Bluetooth a até 9 metros (30 pés) da sua soundbar.
  3. Selecione Bluetooth como a fonte de entrada pressionando o botão (Bluetooth) no controle remoto ou o botão (fonte) na soundbar. O indicador Bluetooth azul na soundbar pisca lentamente.
  4. Navegue até as configurações de Bluetooth do seu dispositivo, ligue o Bluetooth e procure por dispositivos disponíveis. Para obter informações adicionais sobre como emparelhar seu dispositivo, consulte a documentação do seu dispositivo.
  5. No seu dispositivo Bluetooth, selecione "NS-SB316" na lista de dispositivos. Repita os passos 3-4 se "NS-SB316" não for exibido.
  6. Se for solicitado um código PIN, digite "0000".
  7. Quando o emparelhamento for concluído, o indicador Bluetooth na parte superior da sua soundbar acende em azul sólido.

aviso Notas:

  • Alguns dispositivos, como um iPhone, conectam-se imediatamente após o emparelhamento, outros dispositivos, como computadores notebook, podem perguntar se você deseja se conectar. Neste caso, o indicador Bluetooth continua a piscar até que uma conexão seja estabelecida.
  • Quando você liga sua soundbar, ela se conecta automaticamente ao último dispositivo conectado se esse dispositivo estiver dentro do alcance. Para se conectar a um dispositivo emparelhado diferente, desligue o Bluetooth ou desemparelhe do dispositivo atualmente emparelhado e conecte-se manualmente ao outro dispositivo emparelhado.
  • Quando uma chamada é recebida enquanto se reproduz música através de um telefone, a música para automaticamente.
  • Quando a chamada termina, dependendo da configuração do seu telefone, a faixa atual pode retomar a reprodução.

Desconectando seus dispositivos

  • Desligue a função Bluetooth no seu dispositivo.
    aviso Nota: Para obter mais informações sobre como usar o Bluetooth, consulte o Guia do Usuário online.

POSICIONANDO SUA SOUNDBAR


Coloque a soundbar em uma superfície plana e vá para o Passo 6.

OU


Monte-a na parede. Para obter instruções de montagem, consulte o modelo incluído

USANDO SUA SOUNDBAR

Usando o controle remoto

  1. Remova a aba de plástico do compartimento da bateria antes de usar o controle remoto pela primeira vez.
  2. Aponte o controle remoto diretamente para o sensor IR na frente da soundbar. Você deve estar a aproximadamente 7 metros (23 pés) da soundbar.

aviso Nota: Um controle remoto da TV Insignia pode controlar o volume da sua soundbar. Se você não tem uma TV Insignia e deseja programar um controle remoto universal, consulte o seu Guia do Usuário online para obter mais informações.

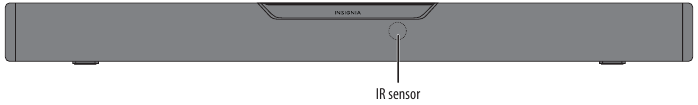

Sensor IR

Ouvindo sua soundbar

  1. Pressione o botão (Power) (Ligar/Desligar) para ligar sua soundbar ou controle remoto. O indicador de energia fica verde.
  2. Ligue o dispositivo de fonte de áudio conectado à sua soundbar e inicie a reprodução.
  3. Pressione o botão na soundbar repetidamente para percorrer as fontes de som ou pressione o botão de fonte no controle remoto até ouvir o som da sua soundbar.
    aviso Nota: Se você usar a conexão OPTICAL IN, altere a fonte de áudio do dispositivo de origem para o formato 'PCM'. Consulte a documentação que você recebeu com o dispositivo de fonte de áudio, como sua TV, para obter informações adicionais.
  4. Ajuste o volume na sua soundbar ou no dispositivo de fonte de áudio para um nível confortável.

    O uso contínuo de som em alto volume pode danificar permanentemente sua audição.
  5. Pressione o botão (Power) (Ligar/Desligar) novamente para desligar sua soundbar. O indicador de espera acende em vermelho.

RESOLUÇÃO DE PROBLEMAS

Verifique esta lista para uma possível solução de problemas antes de ligar para o serviço:
1-877-467-4289 (EUA e Canadá) ou 01-800-926-3000 (México) Além disso,
verifique as FAQs online em www.insigniaproducts.com.

PROBLEMA POSSÍVEIS SOLUÇÕES
A energia não liga.
  • Certifique-se de que o adaptador CA esteja firmemente conectado à tomada e à soundbar.
O controle remoto não funciona.
  • Remova quaisquer obstáculos entre o controle remoto e o sensor de infravermelho (IR) na soundbar.
  • A bateria do controle remoto pode estar descarregada, substitua-a.
  • Aproxime-se da soundbar. O controle remoto é eficaz até aproximadamente 23 pés (7 m).
Nenhum som ou som de nível muito baixo é ouvido na soundbar.
  • Certifique-se de que você está conectado a um conector de saída de áudio (audio OUT) na sua fonte de som. A porta não enviará áudio se for uma ENTRADA (INPUT).
  • Certifique-se de que o nível de volume da soundbar esteja definido para um nível adequado.
  • Se você estiver usando Bluetooth, aumente o volume no seu dispositivo Bluetooth.
  • Certifique-se de que o nível de volume não está silenciado. Pressione o botão (mudo) no controle remoto para restaurar a saída de som.
  • Certifique-se de que a fonte de áudio correta está selecionada. Pressione o botão repetidamente para alternar para a fonte de áudio correta.
  • Certifique-se de que a energia está ligada e todas as conexões estão seguras.
  • Se você estiver usando uma conexão de cabo AUX de 3,5 mm, certifique-se de que o volume está aumentado na sua fonte de som.
  • Se você estiver usando a conexão ÓPTICA (OPTICAL), certifique-se de que a fonte de áudio do dispositivo de origem esteja definida para o formato "PCM". Consulte a documentação que você recebeu com o dispositivo de fonte de áudio (como uma TV ou DVD/Blu-ray player) para obter informações adicionais.
  • Certifique-se de que o cabo de áudio que você está usando não está danificado ou quebrado. Tente usar outro.
Sua soundbar não está funcionando corretamente.
  • Desconecte o adaptador CA da tomada e tente conectá-lo novamente após 30 segundos.
  • Se você estiver usando a conexão ÓPTICA (OPTICAL), certifique-se de que a fonte de áudio do dispositivo de origem esteja definida para o formato "PCM". Consulte a documentação que você recebeu com o dispositivo de fonte de áudio (como uma TV ou DVD/Blu-ray player) para obter informações adicionais.
  • Certifique-se de que o cabo de áudio que você está usando não está danificado ou quebrado. Tente usar outro.
O som está interrompendo ou zumbindo.
  • Certifique-se de que você está conectado a um conector de saída de áudio (audio OUT) na sua fonte de som. A porta não enviará áudio se for uma ENTRADA (INPUT).
  • Certifique-se de que todas as conexões estão seguras e os cabos não estão quebrados ou danificados.
  • Se você estiver usando a conexão ÓPTICA (OPTICAL), certifique-se de que a fonte de áudio do dispositivo de origem esteja definida para o formato "PCM". Consulte a documentação que você recebeu com o dispositivo de fonte de áudio (como uma TV ou DVD/Blu-ray player, etc.) para obter informações adicionais.
  • Conecte-se a um dispositivo de origem diferente (como uma TV ou DVD/Blu-ray player) para ver se o zumbido ainda ocorre. Se não ocorrer, isso pode indicar um problema com o dispositivo de origem original.
  • Use um método de conexão diferente (por exemplo, tente Óptico (Optical) em vez de AUX) entre a soundbar e o dispositivo de origem para garantir que os conectores em ambos os dispositivos ainda estejam funcionando.
  • Certifique-se de que o cabo de áudio que você está usando não está danificado ou quebrado. Tente usar outro.
Eu posso ouvir o som da minha TV e da minha soundbar.
  • Desligue ou silencie os alto-falantes internos da sua TV. Consulte o manual da TV para obter instruções.
O controle remoto da minha TV não controla o volume da minha soundbar.
  • Na maioria dos casos, o controle remoto da sua TV não controlará sua soundbar.
Sem som ou volume baixo no modo Bluetooth.
  • Certifique-se de que seu dispositivo Bluetooth está ligado, o Bluetooth está ligado e "NS-SB316" está selecionado.
  • Aumente o volume na sua soundbar.
  • Aumente o volume no seu dispositivo Bluetooth.
  • Certifique-se de que seu dispositivo Bluetooth não está silenciado.
  • Certifique-se de que você está reproduzindo música do seu dispositivo Bluetooth.
  • Certifique-se de que você selecionou a fonte Bluetooth na sua soundbar.
  • Certifique-se de que sua soundbar não está emparelhada com outro dispositivo Bluetooth.
  • Certifique-se de que seu dispositivo Bluetooth não está emparelhado com outro alto-falante Bluetooth.
Não é possível estabelecer conexão Bluetooth.
  • Diminua a distância entre sua soundbar e seu dispositivo Bluetooth.
  • Desligue e ligue seus dispositivos. Emparelhe novamente sua soundbar e seu dispositivo Bluetooth.
  • Certifique-se de que sua soundbar não está emparelhada com outro dispositivo Bluetooth.
  • Certifique-se de que sua soundbar e seu dispositivo Bluetooth estão ambos no modo de emparelhamento.
  • Certifique-se de que seu dispositivo Bluetooth não está conectado a nenhum outro dispositivo.
  • Certifique-se de que você selecionou "NS-SB316" no seu dispositivo Bluetooth.
Meu dispositivo Bluetooth continua desemparelhando.
  • Diminua a distância entre sua soundbar e seu dispositivo Bluetooth.
  • Se a bateria do seu dispositivo Bluetooth estiver baixa, recarregue a bateria.
"NS-SB316" não aparece no meu dispositivo Bluetooth.
  • Diminua a distância entre sua soundbar e seu dispositivo Bluetooth.
  • Coloque sua soundbar no modo de emparelhamento e, em seguida, atualize sua lista de dispositivos Bluetooth. Para obter mais informações, consulte a documentação que acompanha seu dispositivo Bluetooth.
  • Certifique-se de que seu dispositivo Bluetooth está visível para outros dispositivos. Para obter mais informações, consulte a documentação que acompanha seu dispositivo Bluetooth.

GARANTIA LIMITADA DE UM ANO
Visite www.insigniaproducts.com para obter detalhes.

CONTATE A INSIGNIA:
Para atendimento ao cliente, ligue para 877-467-4289 (EUA e Canadá) ou 01-800-926-3000 (México)
www.insigniaproducts.com
