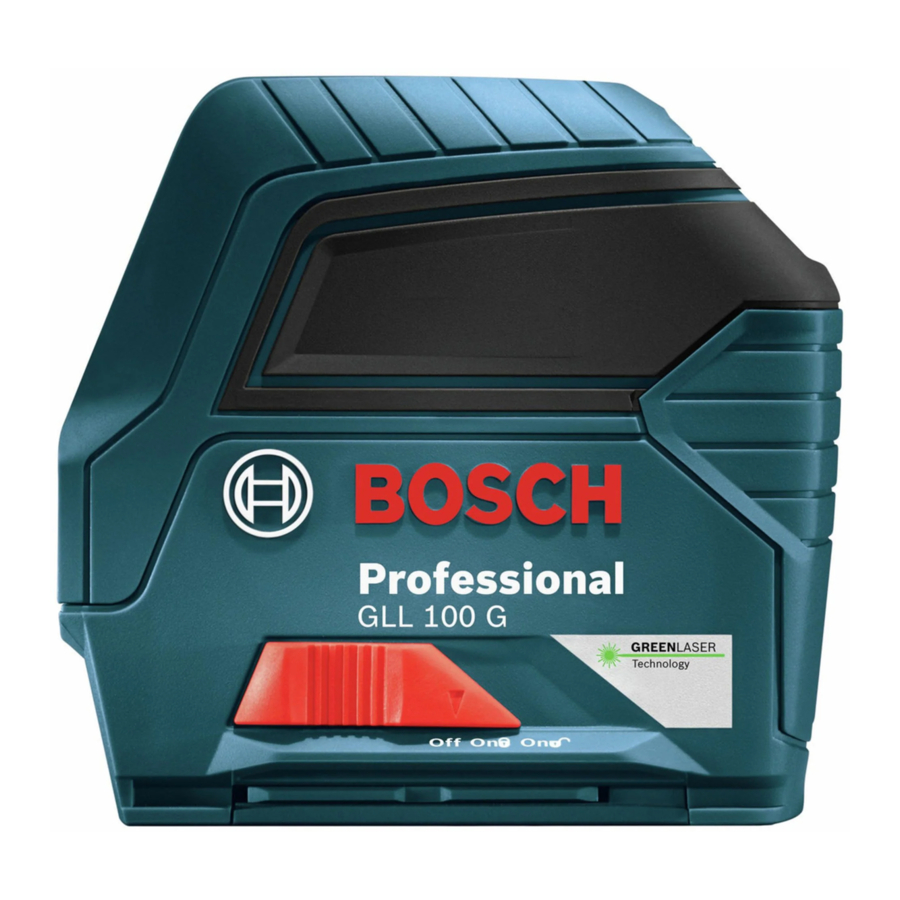

Manual do Bosch GLL 100 G, GLL 100 GX

Símbolos de segurança

As definições abaixo descrevem o nível de gravidade para cada palavra de sinalização. Leia o manual e preste atenção a estes símbolos

	Este é o símbolo de alerta de segurança. Ele é usado para alertá-lo sobre possíveis riscos de lesões pessoais. Obedeça a todas as mensagens de segurança que seguem este símbolo para evitar possíveis lesões ou morte.
	PERIGO indica uma situação perigosa que, se não for evitada, resultará em morte ou lesões graves.
	AVISO indica uma situação perigosa que, se não for evitada, resultará em morte ou lesões graves.
	CUIDADO, usado com o símbolo de alerta de segurança, indica uma situação perigosa que, se não for evitada, resultará em lesões leves ou moderadas.

Regras gerais de segurança

Leia todas as instruções. A falha em seguir todas as instruções listadas abaixo pode resultar em exposição perigosa à radiação, choque elétrico, incêndio e/ou lesões graves.
GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA REFERÊNCIA FUTURA
O termo "ferramenta" nos avisos listados abaixo refere-se à sua ferramenta operada por rede elétrica (com fio) ou ferramenta operada por bateria (sem fio).

Os seguintes rótulos estão em sua ferramenta a laser para sua conveniência e segurança. Eles indicam onde a luz laser é emitida pela ferramenta. SEMPRE ESTEJA CIENTE da sua localização ao usar a ferramenta.

NÃO direcione o feixe de laser para pessoas ou animais e não olhe diretamente para o feixe de laser. Esta ferramenta produz radiação laser de classe 2 e está em conformidade com 21 CFR 1040.10 e 1040.11, exceto por desvios de acordo com o Aviso de Laser nº 50, datado de 24 de junho de 2007. Isso pode levar a que pessoas fiquem cegas.

NÃO remova ou desfigure quaisquer etiquetas de aviso ou cuidado. A remoção de etiquetas aumenta o risco de exposição à radiação laser.
O uso de controles ou ajustes ou a execução de procedimentos diferentes dos especificados neste manual podem resultar em exposição perigosa à radiação.
SEMPRE certifique-se de que todos os espectadores nas proximidades de uso estejam cientes dos perigos de olhar diretamente para a ferramenta a laser.
NÃO coloque a ferramenta a laser em uma posição que possa fazer com que alguém olhe para o feixe de laser intencionalmente ou não. Lesões oculares graves podem resultar.
SEMPRE posicione a ferramenta a laser com segurança. Danos à ferramenta a laser e/ou lesões graves ao usuário podem ocorrer se a ferramenta a laser cair.
SEMPRE use apenas os acessórios recomendados pelo fabricante da sua ferramenta a laser. O uso de acessórios projetados para uso com outras ferramentas a laser pode resultar em lesões graves ou desempenho insatisfatório.
NÃO use esta ferramenta a laser para qualquer finalidade que não seja aquela descrita neste manual. Isso pode resultar em lesões graves ou desempenho insatisfatório.
NÃO deixe a ferramenta a laser "LIGADA" sem vigilância em nenhum modo de operação.
NÃO desmonte a ferramenta a laser. Não há peças internas que possam ser reparadas pelo usuário. Não modifique o produto de forma alguma. A modificação da ferramenta a laser pode resultar em exposição perigosa à radiação laser.

Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada. Áreas desordenadas ou escuras convidam a acidentes.
NÃO opere a ferramenta a laser perto de crianças ou permita que crianças operem a ferramenta a laser. Lesões oculares graves podem resultar.
Não opere a ferramenta de medição em ambientes explosivos, como na presença de líquidos inflamáveis, gases ou poeiras. Faíscas podem ser criadas na ferramenta de medição, o que pode inflamar a poeira ou os vapores.

Segurança elétrica

As baterias podem explodir ou vazar, causar ferimentos ou incêndio. Para reduzir esse risco, sempre siga todas as instruções e avisos na etiqueta e embalagem da bateria.
NÃO coloque em curto-circuito nenhum terminal da bateria.
NÃO carregue baterias alcalinas.
NÃO misture pilhas velhas e novas.
Substitua todas ao mesmo tempo por baterias novas da mesma marca e tipo.
NÃO misture químicas de bateria. Descarte ou recicle as baterias de acordo com o código local.
NÃO descarte as baterias no fogo.
Mantenha as baterias fora do alcance das crianças.
Remova as baterias se o dispositivo não for usado por vários meses.

Segurança pessoal

Se a radiação laser atingir seu olho, você deve fechar os olhos deliberadamente e virar imediatamente a cabeça para longe do feixe.
Não faça nenhuma modificação no equipamento laser.
Não use os óculos de visualização a laser como óculos de segurança. Os óculos de visualização a laser são usados para melhorar a visualização do feixe de laser, mas não protegem contra a radiação laser.
Não use os óculos de visualização a laser como óculos de sol ou no trânsito. Os óculos de visualização a laser não oferecem proteção UV completa e reduzem a percepção de cores.
NÃO use nenhuma ferramenta óptica como, mas não limitado a, telescópios ou trânsitos para visualizar o feixe de laser. Lesões oculares graves podem resultar.
Fique alerta, observe o que você está fazendo e use o bom senso ao operar uma ferramenta. Não use uma ferramenta enquanto estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar uma ferramenta pode resultar em ferimentos graves ou resultados de medição incorretos.
Use equipamento de segurança. Sempre use proteção para os olhos. Equipamentos de segurança, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva usados para condições apropriadas, reduzirão lesões pessoais.

Ímãs

Mantenha a ferramenta, o suporte em L (16), o BM 1 (21), o alvo a laser (24), o BM 3 (17) e os suportes giratórios magnéticos (19, 20) longe de marca-passos cardíacos. Os ímãs da ferramenta e da placa de alvo a laser geram um campo que pode prejudicar a função dos marca-passos cardíacos.

Mantenha a ferramenta, o suporte em L (16), o BM 1 (21), o alvo a laser (24), o BM 3 (17) e os suportes giratórios magnéticos (19, 20) longe de mídia de dados magnética e equipamentos magneticamente sensíveis. O efeito dos ímãs da ferramenta e da placa de alvo a laser pode levar à perda irreversível de dados.

Uso e cuidados

Use a ferramenta correta para sua aplicação. A ferramenta correta fará o trabalho melhor e mais seguro.
Não use a ferramenta se o interruptor não ligar e desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
Guarde a ferramenta ociosa fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta ou com estas instruções operem a ferramenta. As ferramentas são perigosas nas mãos de usuários não treinados.
Faça a manutenção das ferramentas. Verifique se há desalinhamento ou emperramento de peças móveis, quebra de peças e qualquer outra condição que possa afetar a operação. Se danificada, a ferramenta deve ser reparada antes do uso. Muitos acidentes são causados por ferramentas mal conservadas.
Use a ferramenta, acessórios, etc., de acordo com estas instruções e da maneira pretendida para o tipo particular de ferramenta, levando em consideração as condições de trabalho e o trabalho a ser executado. O uso da ferramenta para operações diferentes daquelas pretendidas pode resultar em uma situação perigosa.

Serviço

Leve sua ferramenta para ser reparada por uma pessoa qualificada usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta seja mantida.
Desenvolva um cronograma de manutenção periódica para a ferramenta. Ao limpar uma ferramenta, tenha cuidado para não desmontar nenhuma parte da ferramenta, pois os fios internos podem ser deslocados ou presos ou podem ser montados incorretamente. Certos agentes de limpeza, como gasolina, tetracloreto de carbono, amônia, etc., podem danificar as peças de plástico.

GUARDE ESTAS INSTRUÇÕES.

Uso pretendido

A ferramenta de medição destina-se a determinar e verificar linhas horizontais e verticais. A ferramenta de medição é adequada para operação em locais de trabalho fechados.

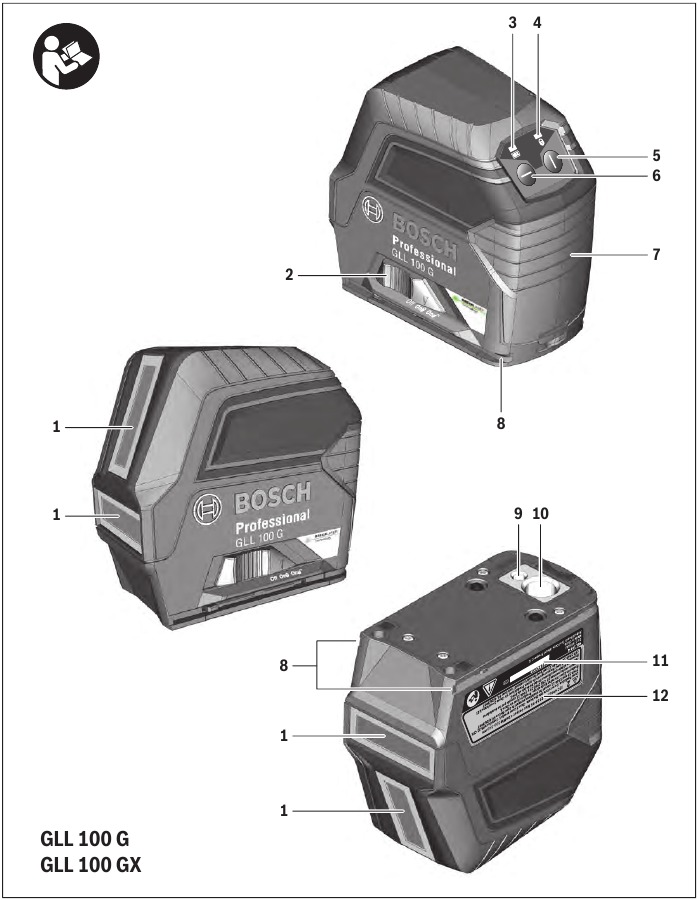

Recursos

1. Abertura de saída para feixe de laser
2. Interruptor On/Off (Ligar/Desligar)
3. Indicador de capacidade da bateria
4. Trabalhando sem indicador de nivelamento automático
5. Botão para o modo de operação de linha vertical
6. Botão para o modo de operação de linha horizontal
7. Tampa da bateria
8. Ranhura de montagem
9. Montagem do tripé 1/4"
10. Montagem do tripé 5/8"
11. Número de série
12. Etiqueta de advertência do laser
13. Montagem da ferramenta
14. Ranhura de fixação
15. Ímãs

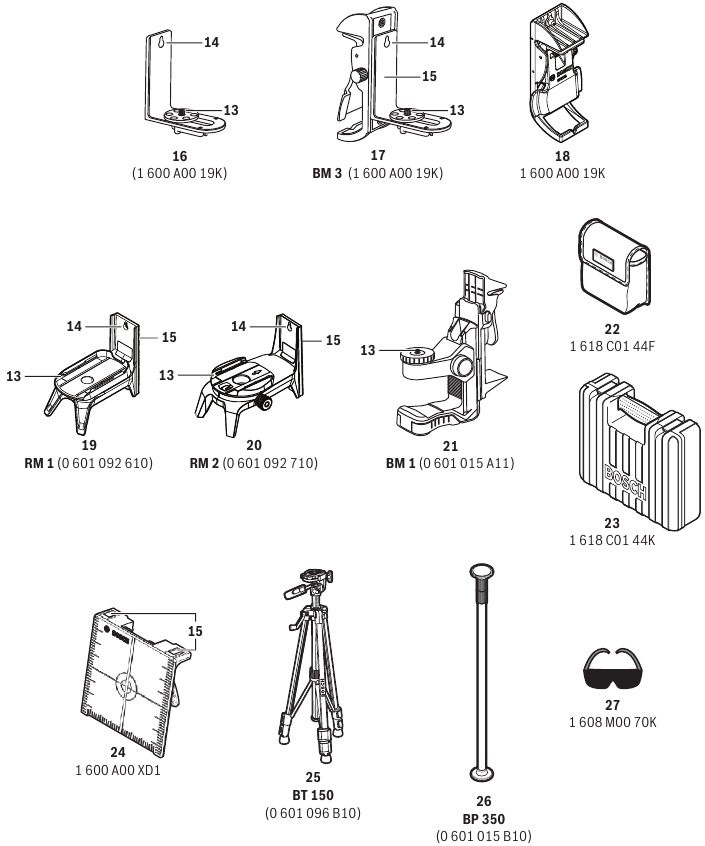

16. Suporte em L*
17. Suporte com clipe de grade de teto (BM 3)*
18. Clipe de grade de teto*
19. Suporte giratório magnético (RM 1)*
20. Suporte giratório magnético com ajuste fino (RM 2)*
21. Dispositivo de posicionamento (BM 1)*
22. Bolsa de proteção*
23. Estojo*
24. Placa de alvo a laser*
25. Tripé compacto (BT 150)*
26. Haste telescópica (BP 350)*
27. Óculos de visualização a laser*

* Os acessórios ilustrados ou descritos não estão incluídos na entrega padrão.

Dados Técnicos

A ferramenta pode ser claramente identificada com o número de série na placa de identificação.
¹⁾ O alcance de trabalho pode ser reduzido por condições ambientais desfavoráveis (por exemplo, exposição direta ao sol).
²⁾ Ocorre poluição condutiva ou ocorre poluição seca não condutiva que se torna condutiva devido à condensação esperada. Nessas condições, o equipamento é normalmente protegido contra a exposição à luz solar direta, precipitação e pressão total do vento, mas nem a temperatura nem a umidade são controladas.

Preparação

Inserir/Substituir a pilha

Pilhas alcalino-manganês são recomendadas para a ferramenta de medição.

• Abra a tampa da pilha 7 e insira as pilhas. Ao inserir, preste atenção à polaridade correta de acordo com a representação na parte interna do compartimento da pilha.

Se as pilhas ficarem fracas, o indicador de capacidade da pilha 3 piscará em verde. As linhas do laser também piscarão a cada 10 minutos por aproximadamente 5 s. A ferramenta de medição pode ser operada por aproximadamente 1 hora após o primeiro piscar. Se as pilhas ficarem vazias, as linhas do laser piscarão novamente antes do desligamento automático.
Sempre substitua todas as pilhas ao mesmo tempo. Use somente pilhas de uma marca e com capacidade idêntica.
Remova as pilhas da ferramenta de medição quando não for utilizá-la por longos períodos. Ao armazenar por longos períodos, as pilhas podem corroer e autodescarregar.

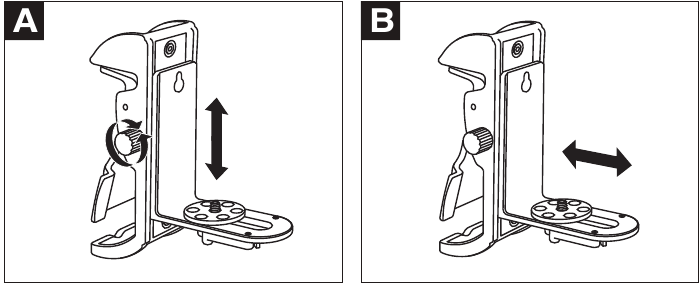

Trabalhando com o BM3

O suporte em L 16 do BM 3 17 oferece fácil capacidade de posicionar adequadamente a linha ou as linhas do laser. (figuras A-B)

Ele se fixa às superfícies do local de trabalho da seguinte forma:

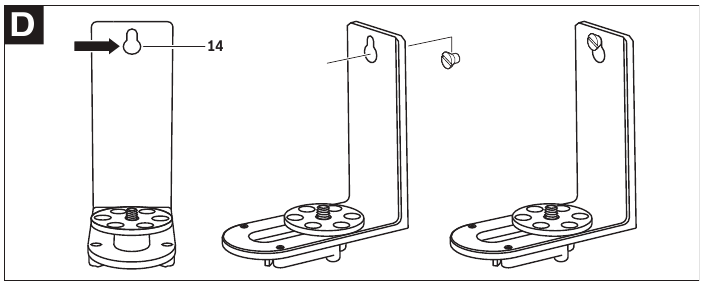

• Para paredes de drywall ou madeira usando parafusos n.º 8 (figura D)

• Para sentar no chão usando pés retráteis (figura E)

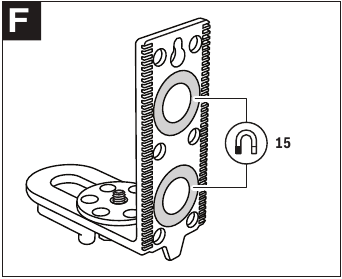

• Para estruturas de aço usando os ímãs na parte traseira (figura F)

• Para trilhos de grade de teto usando a funcionalidade de clipe (figura G)


Ele também pode ser usado como um mini tripé.

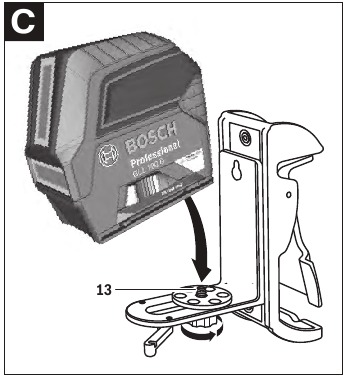

• Para fixar a ferramenta laser, aparafuse a montagem de 1/4"-20 13 na ferramenta e aperte (figura C). Gire o botão e a ferramenta juntos conforme necessário para posicionar adequadamente a linha ou as linhas do laser.

• Para ajustar a altura das linhas do laser, ajuste a altura usando o botão de ajuste no clipe de grade de teto 18 do BM 3 17.

Dica: Recomenda-se limpar a parte traseira do suporte em L 16 antes de montar através dos ímãs para certificar-se de que tem a fixação magnética ideal da ferramenta na superfície de montagem. A limpeza reduzirá a quantidade de interferência de qualquer poeira ou detritos entre os ímãs 15, o suporte em L 16 e a superfície de montagem no local de trabalho.

Operação

Operação inicial

Proteja a ferramenta de medição contra umidade e exposição direta ao sol.

Não exponha a ferramenta de medição a temperaturas extremas ou variações de temperatura. Por exemplo, não a deixe em veículos por muito tempo. Em caso de grandes variações de temperatura, deixe a ferramenta de medição se ajustar à temperatura ambiente antes de colocá-la em operação. Em caso de temperaturas extremas ou variações de temperatura, a precisão da ferramenta de medição pode ser prejudicada.

Evite impactos fortes ou quedas da ferramenta de medição. Danos à ferramenta de medição podem prejudicar sua precisão. Após um forte impacto ou choque, compare as linhas de laser com uma linha de referência horizontal ou vertical conhecida.

Desligue a ferramenta durante o transporte. Deslize o interruptor On/Off 2 para a posição "Off" ao transportar a ferramenta de medição. Isso trava a unidade de nivelamento, que pode ser danificada em caso de movimento intenso.

Ligar e desligar

Para economizar energia, ligue a ferramenta de medição apenas quando estiver usando-a.

Não deixe a ferramenta de medição ligada sem vigilância e desligue-a após o uso. Outras pessoas podem ser cegadas pelo feixe de laser.

• Para ligar a ferramenta de medição, deslize o interruptor On/Off 2 para a posição "On " (para trabalhar sem nivelamento automático) ou para a posição "On " (para trabalhar com nivelamento automático).

Assim que é ligada, a ferramenta de medição projeta linhas de laser das aberturas de saída 1.

Não aponte o feixe de laser para pessoas ou animais e não olhe para o feixe de laser você mesmo, nem mesmo de uma longa distância.

• Para desligar a ferramenta de medição, deslize o interruptor On/Off 2 para a posição "Off".

A unidade de pêndulo é travada quando a ferramenta é desligada.
Ao exceder a temperatura máxima de operação permitida de 122°F (+ 50°C), a ferramenta de medição desliga para proteger o diodo laser. Após o resfriamento, a ferramenta de medição está pronta para operação e pode ser ligada novamente.

Desligamento automático

Quando nenhum botão na ferramenta de medição é pressionado por aproximadamente 120 minutos, a ferramenta de medição desliga automaticamente para economizar a vida útil da bateria.

• Para ligar a ferramenta de medição novamente após o desligamento automático, você pode deslizar o interruptor On/Off 2 para a posição "Off" primeiro e, em seguida, ligar a ferramenta de medição novamente, ou pressionar o botão 6.

Desativando o desligamento automático:

• Para desativar o desligamento automático, mantenha o botão 6 pressionado por pelo menos 3 s com a ferramenta de medição ligada. Quando o desligamento automático é desativado, as linhas de laser piscarão brevemente como confirmação.
  Observação: Quando a temperatura de operação excede 113°F (+ 45°C), o desligamento automático não pode mais ser desativado.

Ativando o desligamento automático:

• Para ativar o desligamento automático, desligue e ligue a ferramenta de medição novamente.

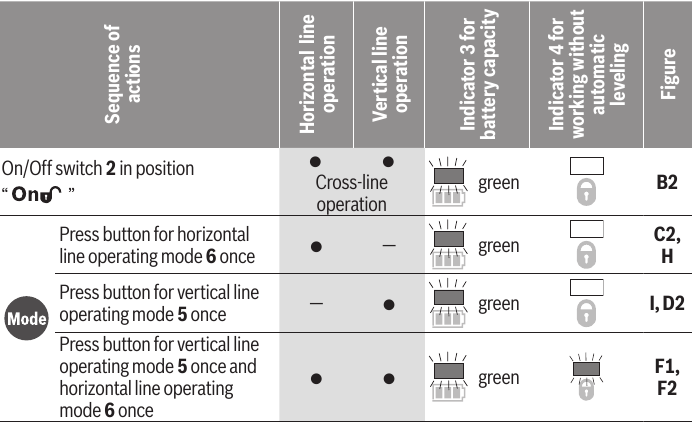

Definindo o modo de operação

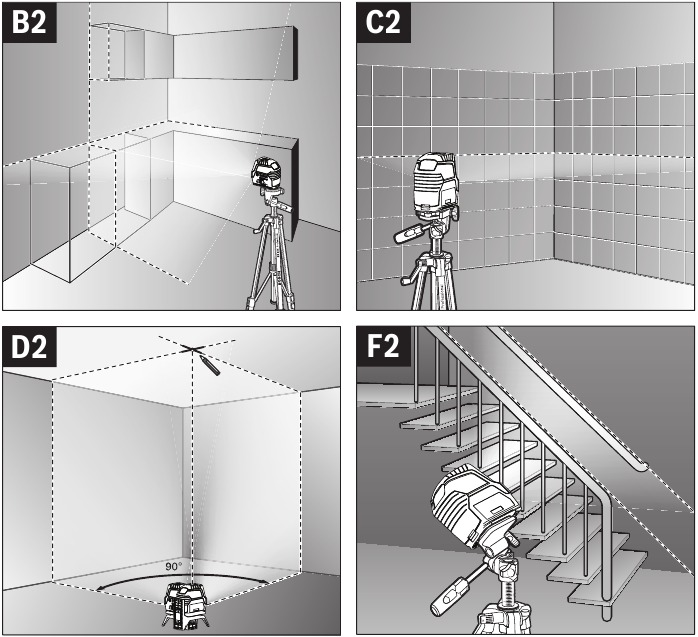

(veja as figuras B1–F1)
A ferramenta de medição tem vários modos de operação entre os quais você pode alternar a qualquer momento:

• Operação de linha cruzada: A ferramenta de medição gera uma linha de laser horizontal e uma vertical voltada para a frente.
  As linhas de laser se cruzam em um ângulo de 90°.
• Operação de linha horizontal: A ferramenta de medição gera uma linha de laser horizontal voltada para a frente.
• Operação de linha vertical: A ferramenta de medição gera uma linha de laser vertical voltada para a frente.

Quando a ferramenta de medição é posicionada na sala, a linha de laser vertical é exibida no teto além do ponto de laser superior.
Quando a ferramenta de medição é posicionada diretamente contra uma parede, a linha de laser vertical gera uma linha de laser quase completamente ao redor (linha de 360°).
Todos os modos podem ser selecionados com e sem nivelamento automático.

Trabalhando com nivelamento automático

Se a ferramenta de medição estiver fora da faixa de autonivelamento, as linhas de laser piscarão rapidamente.
Se durante o trabalho com nivelamento automático você mudar para o modo "trabalhar sem nivelamento automático" (interruptor On/Off 2 na posição " "), a primeira combinação das linhas deste modo é sempre ativada.

Trabalhando sem nivelamento automático

As linhas de laser piscam lentamente no modo "trabalhar sem nivelamento automático".
Se durante o trabalho sem nivelamento automático você mudar para o modo "trabalhar com nivelamento automático" (interruptor On/Off 2 na posição " "), a primeira combinação dos indicadores deste modo é sempre ativada.

Nivelamento automático

Trabalhando com nivelamento automático

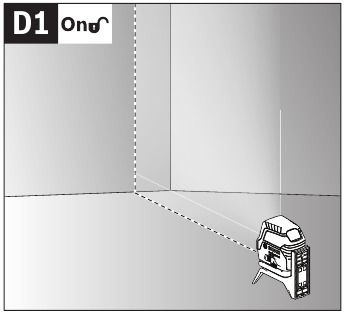

(veja as figuras B1–E1)

• Posicione a ferramenta de medição em um suporte firme e nivelado ou prenda-a ao suporte giratório 19 e 20.
• Para trabalhar com nivelamento automático, deslize o interruptor On/Off 2 para a posição " ".


Após ligar, a função de nivelamento compensa automaticamente as irregularidades dentro da faixa de autonivelamento de ±4°. A ferramenta de medição é nivelada assim que as linhas de laser não piscam mais.
O feixe de laser piscará se o nivelamento automático não for possível. Isso pode ser causado ao colocar a ferramenta de medição em uma superfície que desvia mais de 4° do plano horizontal. Nesse caso, traga a ferramenta de medição para a posição de nível e espere que o autonivelamento ocorra.
Em caso de vibrações do solo ou mudanças de posição durante a operação, a ferramenta de medição é automaticamente nivelada novamente. Para evitar erros ao mover a ferramenta de medição, verifique a posição dos feixes de laser em relação aos pontos de referência ao renivelar.

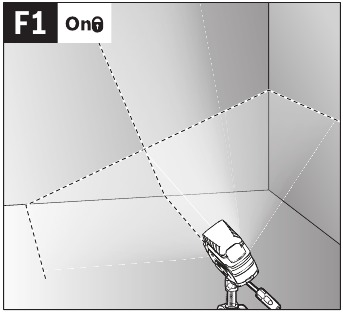

Trabalhando sem nivelamento automático

(veja a figura F1)

• Para trabalhar sem nivelamento automático, deslize o interruptor On/Off 2 para a posição " ". Quando o nivelamento automático é desligado, as linhas de laser piscarão continuamente.


Quando o nivelamento automático é desligado, você pode segurar a ferramenta de medição livremente em sua mão ou colocá-la em uma superfície inclinada. Os feixes de laser não correm mais necessariamente perpendiculares uns aos outros.

Precisão de nivelamento

Influências na precisão

A temperatura ambiente tem a maior influência. Diferenças de temperatura ocorrendo do chão para cima podem desviar o feixe de laser.
Além de influências externas, influências específicas do dispositivo (por exemplo, quedas ou impactos fortes) também podem levar a desvios. Por esta razão, verifique a precisão de nivelamento cada vez antes de começar o trabalho.
Primeiro, verifique tanto a altura quanto a precisão de nivelamento da linha de laser horizontal, depois a precisão de nivelamento da linha de laser vertical.
Se a ferramenta de medição exceder o desvio máximo durante um dos testes, mande repará-la por um serviço pós-venda da Bosch.

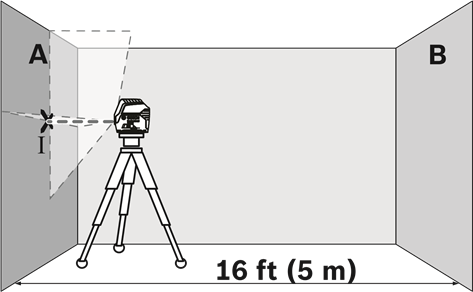

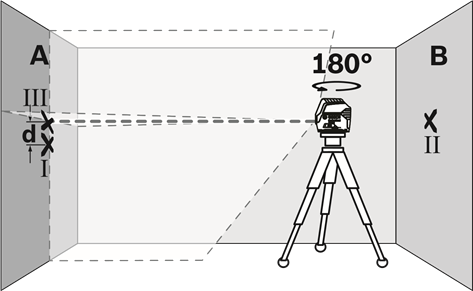

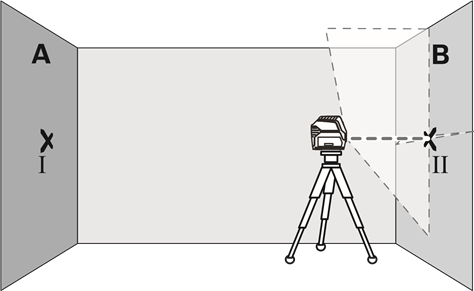

Verificando a precisão da altura da linha horizontal

Para esta verificação, uma distância de medição livre de 16 pés (5 m) em uma superfície firme entre duas paredes A e B é necessária.

• Monte a ferramenta de medição em um tripé ou coloque-a em uma superfície firme e nivelada perto da parede A. Ligue a ferramenta de medição. Selecione a operação de linha cruzada com nivelamento automático.
• Direcione o laser contra a parede próxima A e deixe a ferramenta de medição nivelar. Marque o centro do ponto onde as linhas de laser se cruzam na parede (ponto I).

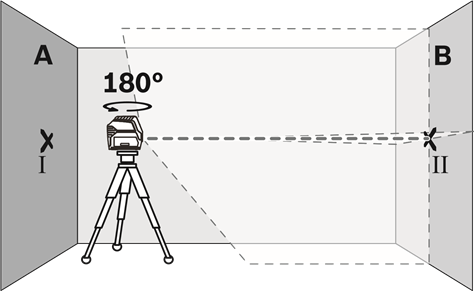

• Gire a ferramenta de medição em 180°, deixe-a nivelar e marque o ponto de cruzamento das linhas de laser na parede oposta B (ponto II).

• Sem girar a ferramenta de medição, posicione-a perto da parede B. Ligue a ferramenta de medição e deixe-a nivelar.
• Alinhe a altura da ferramenta de medição (usando um tripé ou subjacente, se necessário) de tal forma que o ponto de cruzamento das linhas de laser seja projetado contra o ponto II previamente marcado na parede B.

• Sem alterar a altura, gire a ferramenta de medição em 180°. Direcione-a contra a parede A de tal forma que a linha de laser vertical passe pelo ponto I já marcado. Deixe a ferramenta de medição nivelar e marque o ponto de cruzamento das linhas de laser na parede A (ponto III).

• A diferença d de ambos os pontos marcados I e III na parede A indica o desvio de altura real da ferramenta de medição.

O desvio máximo permitido dmax pode ser calculado da seguinte forma: dmax = o dobro da distância entre as paredes x 0,0118 pol (0,3 mm) Exemplo: Se a distância entre as paredes for de 16 pés (5 m), o desvio máximo é dmax = 2 x 16 pés x 0,0118 pol = 0,118 pol (2 x 5m x 0,3 mm/m = 3 mm). As marcas devem, portanto, estar no máximo a 0,118 pol (3 mm) de distância.

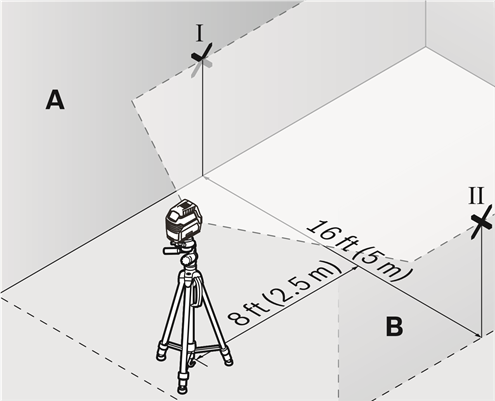

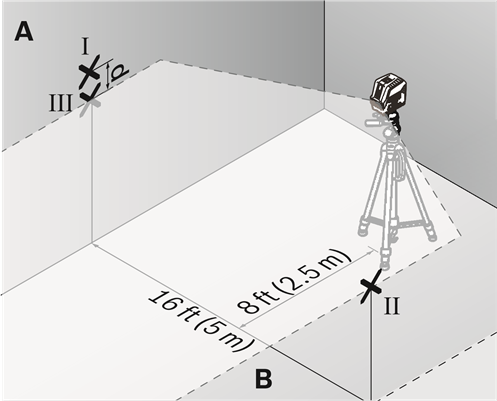

Verificando a precisão de nivelamento da linha horizontal

Para a verificação, uma área aberta de aproximadamente 16 x 16 pés é necessária.

• Configure a ferramenta de medição em uma superfície firme e nivelada entre ambas as paredes A e B. Deixe a ferramenta de medição nivelar enquanto estiver em operação horizontal.
• A uma distância de 8 pés (2,5 m) da ferramenta de medição, marque o centro da linha de laser (ponto I na parede A e ponto II na parede B) em ambas as paredes.

• Configure a ferramenta de medição a 16 pés (5 m) de distância, virada em 180° e deixe-a nivelar.
• Alinhe a altura da ferramenta de medição (usando um tripé ou subjacente, se necessário) de tal forma que o centro da linha de laser seja projetado exatamente contra o ponto II previamente marcado na parede B.
• Marque o centro da linha de laser como ponto III (verticalmente acima ou abaixo do ponto I) na parede A.

• A diferença d de ambos os pontos marcados I e III na parede A indica o desvio real da ferramenta de medição do plano nivelado.

O desvio máximo permitido dmax pode ser calculado da seguinte forma: dmax = o dobro da distância entre as paredes x 0,0118 pol (0,3 mm) Exemplo: Se a distância entre as paredes for de 16 pés (5 m), o desvio máximo é dmax = 2 x 16 pés x 0,0118 pol = 0,118 pol (2 x 5m x 0,3 mm/m = 3 mm). As marcas devem, portanto, estar no máximo a 0,118 pol (3 mm) de distância.

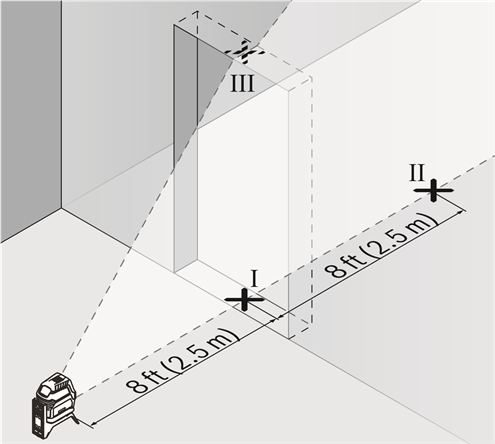

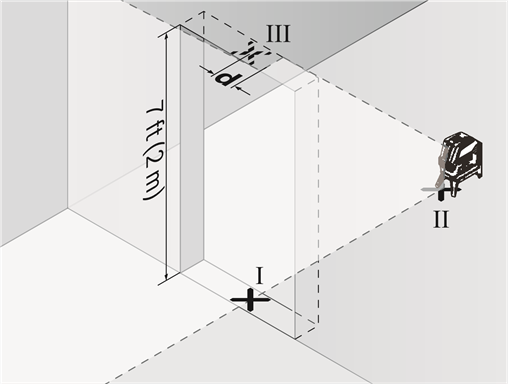

Verificando a precisão de nivelamento da linha vertical

Para esta verificação, uma abertura de porta é necessária com pelo menos 8 pés (2,5 m) de espaço (em uma superfície firme) para cada lado da porta.

• Posicione a ferramenta de medição em uma superfície firme e nivelada (não em um tripé) a 8 pés (2,5 m) de distância da abertura da porta. Deixe a ferramenta de medição nivelar enquanto estiver no modo de operação de linha cruzada e direcione os feixes de laser para a abertura da porta.
• Marque o centro da linha de laser vertical no chão da abertura da porta (ponto I), a uma distância de 16 pés (5 m) além do outro lado da abertura da porta (ponto II) e na borda superior da abertura da porta (ponto III).

• Posicione a ferramenta de medição no outro lado da abertura da porta diretamente atrás do ponto II. Deixe a ferramenta de medição nivelar e alinhe a linha de laser vertical de tal forma que seu centro passe exatamente pelos pontos I e II.

• A diferença d entre o ponto III e o centro da linha de laser na borda superior da abertura da porta resulta no desvio real da ferramenta de medição do plano vertical.
• Meça a altura da abertura da porta.

O desvio máximo permitido dmax é calculado da seguinte forma: dmax = o dobro da altura da abertura da porta x 0,0118 pol (0,3 mm/m) Exemplo: Com uma altura de abertura da porta de 7 pés (2 m), o desvio máximo permitido é dmax = 2 x 7 pés x 0,0118 pol = 0,0472 pol (2 x 2 m x 0,3 mm/m = 1,2 mm).
Assim, as marcas não devem estar a mais de 0,0472 pol (1,2 mm) de distância.

Conselhos de Trabalho

• Para marcar, use sempre apenas o centro da linha do laser. A largura da linha do laser muda com a distância.

Trabalhando com o Tripé

(Acessório)
Um tripé oferece um suporte de medição estável e com altura ajustável. Posicione a ferramenta de medição com a montagem de tripé de 1/4" 10 na rosca do tripé ou de um tripé de câmera disponível comercialmente. Para fixar a um tripé de construção disponível comercialmente, use a montagem de tripé de 5/8" 11. Aperte a ferramenta de medição com o pino de montagem do tripé.

• Ajuste o tripé antes de ligar a ferramenta de medição.

Fixação com o Dispositivo de Posicionamento

(Acessório)

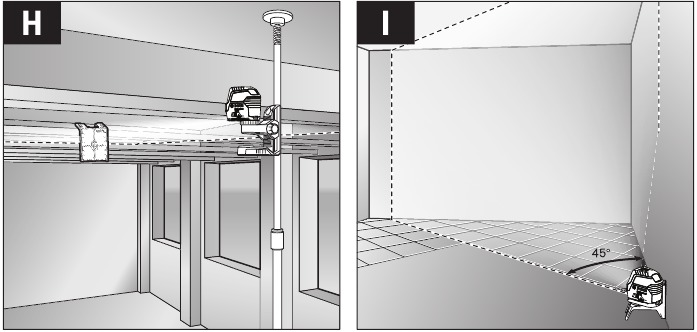

(veja a figura H)
Com os dispositivos de posicionamento 16, 17, 21, você pode fixar a ferramenta de medição, por exemplo, em superfícies verticais, tubos ou materiais magnetizáveis. O dispositivo de posicionamento também é adequado para uso como um tripé de chão e facilita o ajuste de altura da ferramenta de medição.

• Ajuste o dispositivo de posicionamento 16, 17, 21 antes de ligar a ferramenta de medição.

Trabalhando com a Placa Alvo a Laser

(veja a figura H)
A placa alvo a laser 24 aumenta a visibilidade do feixe de laser em condições desfavoráveis e em longas distâncias.
A parte refletiva da placa alvo a laser (localizada no centro da placa) melhora a visibilidade da linha do laser. Graças à faixa transparente, a linha do laser também é visível na parte de trás da placa alvo a laser.

Óculos de Visualização a Laser

(Acessório)
Os óculos de visualização a laser filtram a luz ambiente. Isso faz com que a luz verde do laser pareça mais brilhante para os olhos.

Exemplos de Trabalho

(veja as figuras B2–F2, H e I)
Posicione sempre a ferramenta de medição perto da superfície ou borda que você deseja verificar e permita que ela nivele antes de cada medição.
Sempre meça as distâncias entre o feixe de laser e uma superfície ou borda em dois pontos o mais longe possível um do outro.

Manutenção e Serviço

Guarde e transporte a ferramenta apenas no estojo de proteção fornecido.
Mantenha a ferramenta limpa em todos os momentos.
Não mergulhe a ferramenta em água ou outros fluidos.
Limpe os detritos usando um pano úmido e macio. Não use agentes de limpeza ou solventes.
Limpe regularmente as superfícies das saídas do feixe de laser em particular e preste atenção a qualquer fiapo de fibras.
Se a ferramenta falhar apesar do cuidado tomado nos procedimentos de fabricação e teste, o reparo deve ser realizado por um centro de serviço pós-venda autorizado para ferramentas elétricas Bosch.
Em toda a correspondência e pedidos de peças de reposição, inclua sempre o número de artigo de 10 dígitos fornecido na placa de identificação da ferramenta.

Encontre produtos de qualidade online em:
www.GlobalTestSupply.com
sales@GlobalTestSupply.com

Referências

• Global Test Supply

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Bosch GLL 100 G, GLL 100 GX

Idiomas disponíveis
