Manual do Bosch GLL40-20G

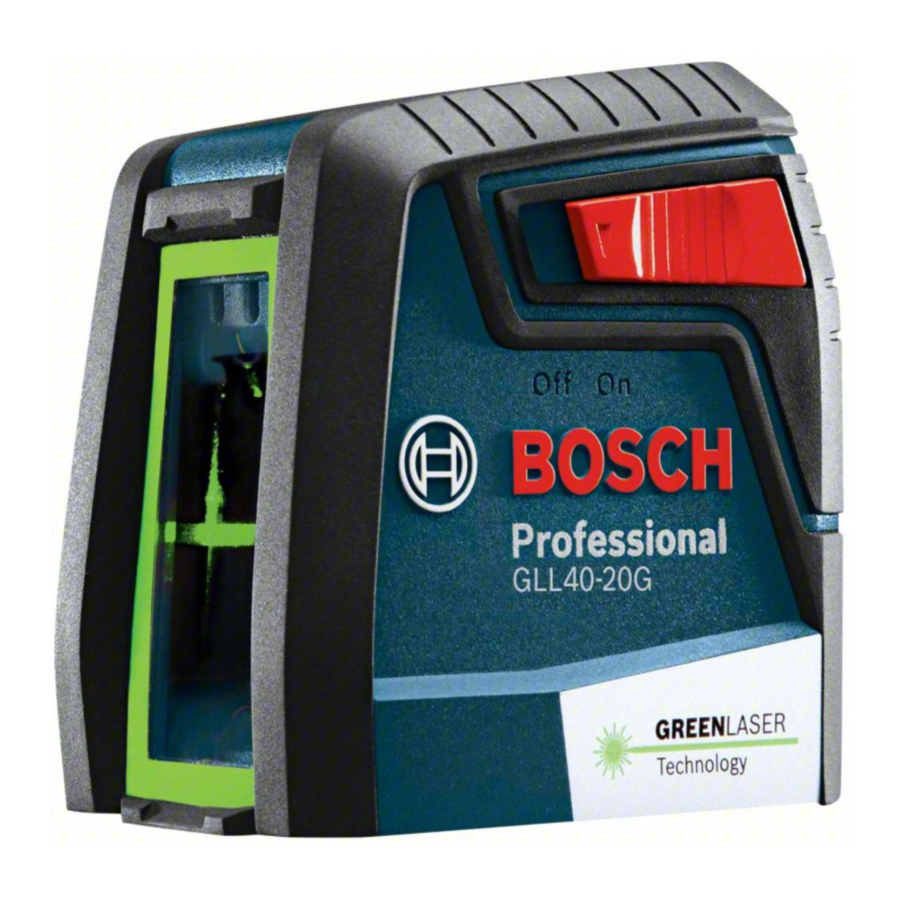

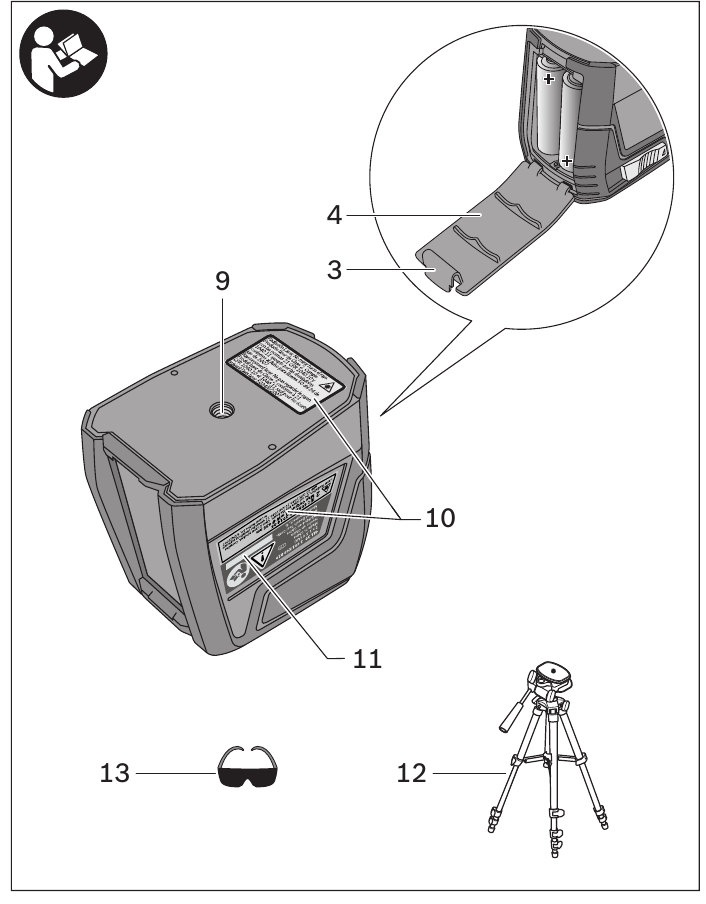

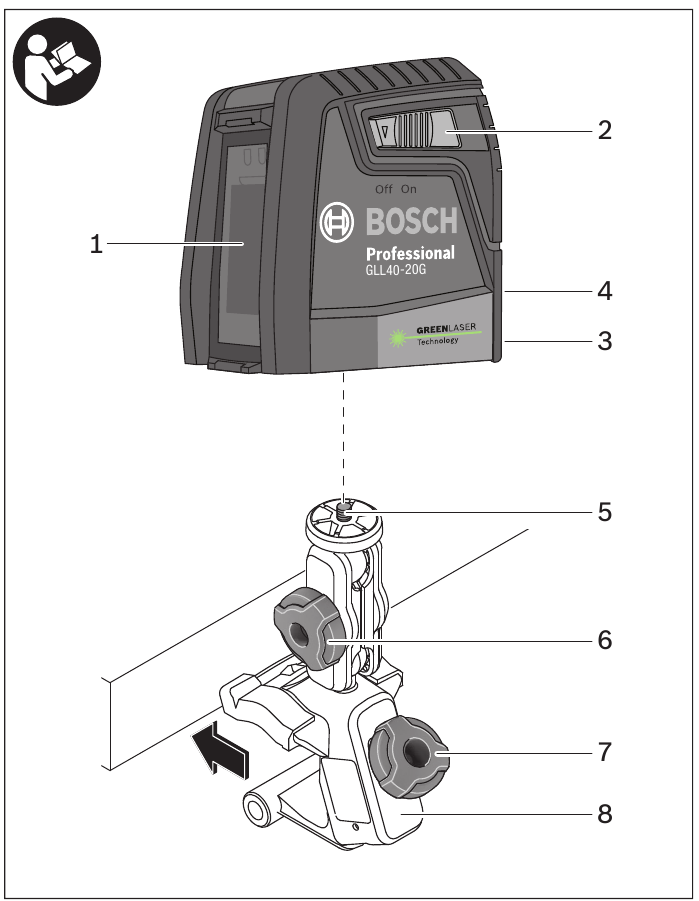

Recursos
A numeração dos recursos do produto mostrados refere-se à ilustração da ferramenta na página gráfica.
- Saída do feixe de laser
- Interruptor de ligar/desligar
- Trava da tampa da bateria
- Tampa da bateria
- Parafuso de 1/4"-20 do dispositivo de montagem flexível
- Parafuso de travamento do dispositivo de montagem flexível
- Parafuso de fixação do dispositivo de montagem flexível
- Dispositivo de montagem flexível
- Montagem do tripé de 1/4"-20
- Etiqueta de advertência do laser
- Número de série
- Tripé*
- Óculos de visualização do laser*
*não incluso.
Dados técnicos
Número do modelo GLL40-20G
Número do artigo 3 603 K63 V10
Faixa de trabalho 40 pés (12 m) [1])
Nível de precisão.±5/16" a 30 pés (±0,8 mm/m)
Faixa de autonivelamento, normalmente ±4°
Temperatura de operação 41°F a 104°F (+5°C a +40°C)
Temperatura de armazenamento -4°F a 158°F (-20°C a +70°C)
Altitude máxima 6560 pés (2000 m)
Umidade relativa do ar, máx. 90%
Grau de poluição conforme IEC 61010 2[2])
Classe de laser 2
Tipo de laser 500-540 nm, <5 mW
Rosca de montagem 1/4"-20
Baterias. 2 x AA 1,5V
Peso 0,5 lb (0,25 kg)
Dimensões 3,2" x 2,3" x 3,3" (81 x 58 x 84 mm)
A ferramenta pode ser claramente identificada com o número de série na placa de identificação.
condensação esperada. Nessas condições, o equipamento é normalmente protegido contra exposição à luz solar direta, precipitação e pressão total do vento, mas nem a temperatura nem a umidade são controladas.
Preparação
Inserindo/substituindo a bateria
Use apenas pilhas alcalinas.
Para abrir a tampa da bateria 4, pressione a trava da tampa da bateria 3 e dobre a tampa da bateria para cima. Insira as baterias fornecidas.
Ao inserir, preste atenção à polaridade correta de acordo com a representação na parte interna do compartimento da bateria.
Quando as baterias estiverem fracas, os feixes de laser piscarão 0,3 s desligados, 0,3 s ligados, um total de 3 vezes, repetindo este ciclo a cada 1 minuto.
Sempre substitua todas as baterias ao mesmo tempo. Use apenas baterias de uma marca e com a mesma capacidade.
Remova as baterias da ferramenta quando não for usá-la por longos períodos. Ao armazenar por longos períodos, as baterias podem corroer e descarregar.
Operação
Operação inicial
Proteja a ferramenta contra umidade e irradiação solar direta.
Não submeta a ferramenta a temperaturas extremas ou variações de temperatura. Como exemplo, não a deixe em veículos por longos períodos. Em caso de grandes variações de temperatura, deixe a ferramenta se ajustar à temperatura ambiente antes de operar. Em caso de temperaturas extremas ou variações de temperatura, a precisão da ferramenta pode ser prejudicada.
Evite fortes impactos ou quedas da ferramenta. Após fortes impactos externos na ferramenta, uma verificação de precisão deve sempre ser realizada antes de continuar a trabalhar (consulte "Nível de precisão").
Desligue a ferramenta durante o transporte. Deslize o interruptor de ligar/desligar 2 para a posição "Off" (desligado) ao transportar a ferramenta de medição. Isso trava a unidade de nivelamento, que pode ser danificada em caso de movimento intenso.
Ligando e desligando
Não deixe a ferramenta ligada sem supervisão e desligue a ferramenta após o uso. Outras pessoas podem ser ofuscadas pelo feixe de laser.
Não aponte o feixe de laser para pessoas ou animais e não olhe para o feixe de laser, nem mesmo de uma grande distância.
Para ligar a ferramenta, deslize o interruptor de ligar/desligar 2 para a posição "On" (ligado). Imediatamente após ligar, a ferramenta envia feixes de laser das saídas do feixe de laser 1.
Para desligar a ferramenta, deslize o interruptor de ligar/desligar 2 para a posição "Off" (desligado).
Ao desligar, a unidade de nivelamento é travada.
Aplicação
A ferramenta de medição é usada para determinar e verificar linhas horizontais e verticais.
Nivelamento automático
Trabalhando com nivelamento automático
Posicione a ferramenta em uma base nivelada e firme ou em um tripé 12.
Após ligar, a função de nivelamento compensa automaticamente as irregularidades dentro da faixa de autonivelamento de ±4º. O nivelamento é concluído assim que os feixes de laser não se movem mais.
Se a superfície da ferramenta de medição se desviar mais de 4º do plano horizontal, a função de nivelamento automático não será possível e os feixes de laser piscarão. As linhas piscarão 1 s desligadas 3 s ligadas continuamente.
Neste caso, traga a ferramenta para a posição nivelada e espere que o autonivelamento ocorra. Assim que a ferramenta estiver dentro da faixa de autonivelamento de ±4°, as linhas de laser se acenderão continuamente.
Em caso de vibrações do solo ou mudanças de posição durante a operação, a ferramenta é automaticamente nivelada novamente. Para evitar erros, verifique a posição da linha de laser horizontal e vertical em relação aos pontos de referência ao re-nivelar.
Conselhos de trabalho
Sempre use o centro da linha de laser para marcar. A largura da linha de laser muda com a distância.
Anexando com o dispositivo de montagem flexível
Com o dispositivo de montagem flexível 8, você pode fixar a ferramenta de medição a diferentes objetos com espessura entre 1/2 e 2-3/8 pol. (12 e 60 mm), como placas ou tubos verticais ou horizontais.
Solte o parafuso de fixação 7 do dispositivo de montagem flexível, monte o dispositivo de montagem flexível no local desejado e aperte o parafuso de fixação novamente.
Coloque a ferramenta de medição através da montagem do tripé 9 na rosca macho de 1/4-20 5 do dispositivo de montagem flexível e aparafuse-o aplicando força moderada. Não aperte demais a ferramenta de medição, caso contrário, ela pode ser danificada.
Ajuste aproximadamente o dispositivo de montagem flexível antes de ligar a ferramenta de medição. Para fazer isso, solte o parafuso de travamento 6 para o dispositivo de montagem flexível e mova a ferramenta de medição até que esteja posicionada horizontalmente na altura desejada. Reaperte o parafuso de travamento.
Trabalhando com um tripé (acessório)
Um tripé 12 oferece um suporte de medição estável e ajustável em altura. Coloque a ferramenta através da montagem do tripé 9 na rosca macho de 1/4-20 do tripé e aparafuse o parafuso de travamento do tripé firmemente.
Óculos de visualização do laser (acessório)
Os óculos de visualização do laser 13 filtram a luz ambiente. Isso faz com que a luz vermelha do laser pareça mais brilhante para os olhos.
Não use os óculos de visualização do laser como óculos de proteção. Os óculos de visualização do laser são usados para melhorar a visualização do feixe de laser, mas não protegem contra a radiação do laser.
Não use os óculos de visualização do laser como óculos de sol ou no trânsito. Os óculos de visualização do laser não fornecem proteção UV completa e reduzem a percepção de cores.
Manutenção e serviço
Mantenha a ferramenta sempre limpa.
Não mergulhe a ferramenta em água ou outros fluidos.
Limpe os detritos usando um pano úmido e macio. Não use agentes de limpeza ou solventes.
Limpe regularmente as superfícies das saídas do feixe de laser em particular e preste atenção a qualquer fiapo de fibras.
Se a ferramenta falhar apesar do cuidado tomado nos procedimentos de fabricação e teste, o reparo deve ser realizado por um centro de serviço pós-venda autorizado para ferramentas elétricas Bosch.
Em toda a correspondência e pedidos de peças de reposição, sempre inclua o número do artigo de 10 dígitos fornecido na placa de identificação da ferramenta.
Símbolos de segurança
As definições abaixo descrevem o nível de gravidade para cada palavra de sinalização. Por favor, leia o manual e preste atenção a estes símbolos.
 | Este é o símbolo de alerta de segurança. Ele é usado para alertá-lo sobre possíveis riscos de lesões pessoais. Obedeça todas as mensagens de segurança que seguem este símbolo para evitar possíveis lesões ou morte. |
 | Símbolo de leitura do manual - Alerta o usuário para ler o manual. |
| | AVISO indica uma situação perigosa que, se não for evitada, pode resultar em morte ou lesões graves. |
Regras gerais de segurança
Leia todas as instruções. O não cumprimento de todas as instruções listadas abaixo pode resultar em exposição perigosa à radiação, choque elétrico, incêndio e/ou lesões graves. O termo "ferramenta" em todos os avisos listados abaixo refere-se à sua ferramenta operada por rede elétrica (com fio) ou ferramenta operada por bateria (sem fio).
As seguintes etiquetas estão em sua ferramenta a laser para sua conveniência e segurança. Elas indicam onde a luz do laser é emitida pela ferramenta. SEMPRE ESTEJA CIENTE de sua localização ao usar a ferramenta.
Não direcione o feixe de laser para pessoas ou animais e não olhe fixamente para o feixe de laser. Esta ferramenta produz radiação laser de classe 2 e está em conformidade com 21 CFR 1040.10 e 1040.11, exceto por desvios de acordo com o Aviso de Laser nº 50, datado de 24 de junho de 2007. Isso pode levar a pessoas sendo ofuscadas.
NÃO remova ou desfigure nenhuma etiqueta de aviso ou cuidado.
A remoção de etiquetas aumenta o risco de exposição à radiação laser.
O uso de controles ou ajustes ou o desempenho de procedimentos diferentes daqueles especificados neste manual, pode resultar em exposição perigosa à radiação.
SEMPRE certifique-se de que quaisquer espectadores nas proximidades do uso estejam cientes dos perigos de olhar diretamente para a ferramenta a laser.
NÃO coloque a ferramenta a laser em uma posição que possa fazer com que alguém olhe para o feixe de laser intencionalmente ou não intencionalmente. Lesões oculares graves podem resultar.
SEMPRE posicione a ferramenta a laser com segurança. Danos à ferramenta a laser e/ou lesões graves ao usuário podem resultar se a ferramenta a laser falhar.
SEMPRE use apenas os acessórios recomendados pelo fabricante de sua ferramenta a laser. O uso de acessórios que foram projetados para uso com outras ferramentas a laser pode resultar em lesões graves.
NÃO use esta ferramenta a laser para qualquer finalidade diferente daquelas descritas neste manual. Isso pode resultar em lesões graves.
NÃO deixe a ferramenta a laser "ON" (ligada) sem supervisão em qualquer modo de operação.
NÃO desmonte a ferramenta a laser. Não há peças reparáveis pelo usuário dentro. Não modifique o produto de forma alguma. Modificar a ferramenta a laser pode resultar em exposição perigosa à radiação laser.
NÃO use os óculos de visualização do laser como óculos de proteção. Os óculos de visualização do laser são usados para melhorar a visualização do feixe de laser, mas não protegem contra a radiação do laser.
NÃO use os óculos de visualização do laser como óculos de sol ou no trânsito. Os óculos de visualização do laser não oferecem proteção UV completa e reduzem a percepção de cores.
NÃO use nenhuma ferramenta óptica, como, mas não limitado a, telescópios ou trânsitos para visualizar o feixe de laser. Lesões oculares graves podem resultar.
NÃO olhe diretamente para o feixe de laser ou projete o feixe de laser diretamente nos olhos de outras pessoas. Lesões oculares graves podem resultar.
Segurança da área de trabalho
Mantenha a área de trabalho limpa e bem iluminada. Áreas desordenadas ou escuras convidam a acidentes.
NÃO opere a ferramenta a laser perto de crianças ou permita que crianças operem a ferramenta a laser. Lesões oculares graves podem resultar.
NÃO use ferramentas a laser, acessórios e acessórios ao ar livre quando houver condições de raio.
Não opere a ferramenta de medição em ambientes explosivos, como na presença de líquidos, gases ou poeiras inflamáveis. Faíscas podem ser criadas na ferramenta de medição que podem inflamar a poeira ou os fumos.
Segurança elétrica
As baterias podem explodir ou vazar, causar lesões ou incêndio. Para reduzir este risco, sempre siga todas as instruções e avisos na etiqueta e embalagem da bateria.
NÃO cause curto-circuito em nenhum terminal da bateria.
NÃO carregue baterias alcalinas.
NÃO misture baterias velhas e novas. Substitua todas elas ao mesmo tempo por novas baterias da mesma marca e tipo.
NÃO misture químicas de bateria.
Descarte ou recicle as baterias de acordo com o código local.
NÃO descarte as baterias no fogo.
Mantenha as baterias fora do alcance de crianças.
Remova as baterias se o dispositivo não for usado por vários meses.
Segurança pessoal
Se a radiação laser atingir seu olho, você deve deliberadamente fechar os olhos e imediatamente virar a cabeça para longe do feixe.
Não faça nenhuma modificação no equipamento a laser.
Fique alerta, observe o que você está fazendo e use o bom senso ao operar uma ferramenta. Não use uma ferramenta enquanto estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar uma ferramenta pode resultar em lesões pessoais graves ou resultados de medição incorretos.
Use equipamentos de segurança. Sempre use proteção para os olhos. Equipamentos de segurança, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva usados para condições apropriadas, reduzirão lesões pessoais.
Tenha cuidado ao usar ferramentas a laser nas proximidades de perigos elétricos.
Ímãs
Mantenha a ferramenta, o dispositivo de posicionamento e a placa-alvo do laser longe de marca-passos cardíacos. Os ímãs da ferramenta e da placa-alvo do laser geram um campo que pode prejudicar a função dos marca-passos cardíacos.
Mantenha a ferramenta, o dispositivo de posicionamento e a placa-alvo do laser longe de mídia de dados magnética e equipamentos sensíveis ao magnetismo. O efeito dos ímãs da ferramenta e da placa-alvo do laser pode levar à perda irreversível de dados.
Uso e cuidado
Use a ferramenta correta para sua aplicação. A ferramenta correta fará o trabalho melhor e mais seguro.
Não use a ferramenta se o interruptor não ligar e desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
Guarde a ferramenta ociosa fora do alcance de crianças e não permita que pessoas não familiarizadas com a ferramenta ou estas instruções operem a ferramenta. As ferramentas são perigosas nas mãos de usuários não treinados.
Faça a manutenção das ferramentas. Verifique se há desalinhamento ou emperramento de peças móveis, quebra de peças e qualquer outra condição que possa afetar a operação. Se danificada, a ferramenta deve ser reparada antes do uso. Muitos acidentes são causados por ferramentas mal conservadas.
Use a ferramenta, acessórios, etc., de acordo com estas instruções e da maneira pretendida para o tipo particular de ferramenta, levando em consideração as condições de trabalho e o trabalho a ser realizado. O uso da ferramenta para operações diferentes daquelas pretendidas pode resultar em uma situação perigosa.
Serviço
Solicite que sua ferramenta seja reparada por uma pessoa qualificada usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta seja mantida.
Desenvolva um cronograma de manutenção periódica para a ferramenta. Ao limpar uma ferramenta, tome cuidado para não desmontar nenhuma parte da ferramenta, pois os fios internos podem ser deslocados ou presos ou podem ser montados incorretamente. Certos agentes de limpeza, como gasolina, tetracloreto de carbono, amônia, etc., podem danificar as peças de plástico.
GUARDE ESTAS INSTRUÇÕES

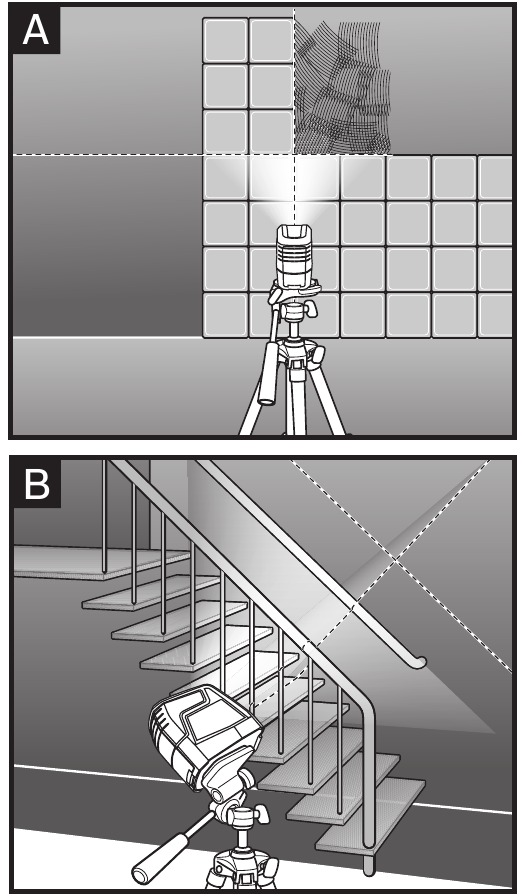

Uso pretendido
A ferramenta destina-se a determinar e verificar linhas horizontais e verticais. A ferramenta de medição é adequada exclusivamente para operação em locais de trabalho fechados.
Certifique-se de que este dispositivo e a ferramenta estejam firmemente montados antes da operação.
