Guia de Início Rápido ATEN CN9900, CN9950

Conteúdo

Conteúdo da Embalagem

  • 1 Comutador KVM DisplayPort over IP CN9900 / Comutador KVM DisplayPort 4K over IP CN9950
  • 1 Cabo DisplayPort
  • 1 Cabo USB (USB-A para USB-B)
  • 1 Cabo USB (USB-A para Mini-USB)
  • 1 Adaptador de Alimentação
  • 1 Kit de Montagem
  • 1 Conjunto de Apoios de Borracha (4 unidades)
  • 1 Instruções do Utilizador

Análise do Hardware

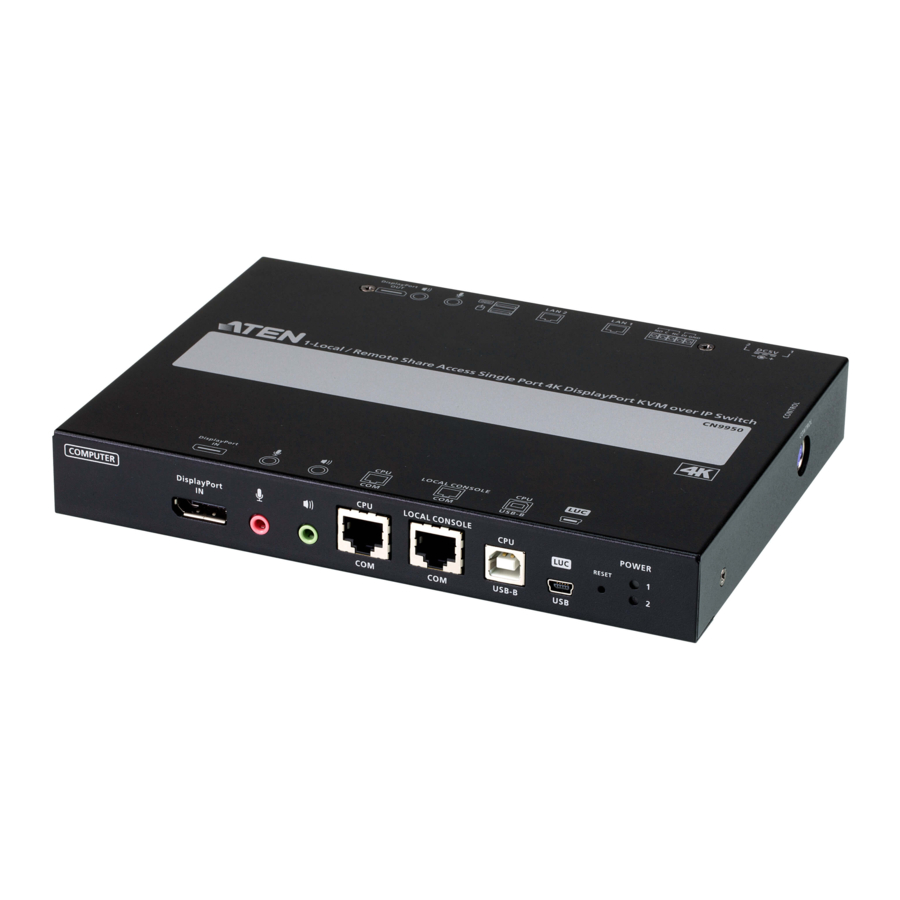

Vista Frontal
Análise do Hardware - Vista Frontal

  1. Porta KVM DisplayPort
  2. Portas de Áudio KVM
  3. Porta COM da CPU
  4. Porta COM da Consola Local
  1. Porta USB Tipo-B KVM
  2. Porta da Consola USB do Portátil (LUC)
  3. Botão de Reset (Reiniciar)
  4. LED de Alimentação

Vista Traseira
Análise do Hardware - Vista Traseira

  1. Terminal de Aterramento
  2. Tomadas de Alimentação
  3. Terminal de Controlo
  1. Portas LAN
  2. Portas da Consola Local

Vista Lateral
Análise do Hardware - Vista Lateral

  1. Porta de Controlo (Reservada)

Montagem
A unidade pode ser colocada numa superfície plana ou montada num rack ou numa parede. Se pretende montar a sua unidade num rack ou numa parede, consulte a secção Montagem do manual do utilizador.

Instalação do Hardware

Instalação do Hardware

  1. Ligue o Terminal de Aterramento da unidade a um objeto aterrado adequado.
    Nota: Não omita este passo. O aterramento adequado ajuda a evitar danos na unidade causados por picos de energia ou eletricidade estática.
  1. Ligue o seu teclado, rato e monitor DisplayPort USB às portas da Consola Local localizadas na parte traseira da unidade. (Opcional) também pode ligar altifalantes e microfone às portas de áudio da secção Portas da Consola Local.
  2. Utilizando os cabos DisplayPort e USB (USB-A para USB-B) fornecidos com a embalagem, ligue a Porta KVM DisplayPort da unidade e a Porta USB Tipo-B KVM ao servidor/PC para transmissão de sinal de teclado, vídeo e rato.
  3. (Opcional) Utilizando os seus próprios cabos de áudio (microfone e altifalante), ligue as Portas de Áudio KVM da unidade ao servidor/PC para transmissão de sinal de áudio.
  4. (Opcional) Se pretender aceder localmente utilizando a função Consola USB do Portátil (LUC), ligue uma porta USB do portátil a esta Porta LUC. Certifique-se de que definiu o modo em Definição de E/S USB para LUC. Consulte o manual do utilizador para obter mais informações.
  5. (Opcional) Se estiver a utilizar dispositivos seriais (equipamento terminal de dados) como um painel tátil, ligue-o à Porta COM da Consola Local com um cabo de consola de comutador de rede.
  6. (Opcional) Se estiver a utilizar dispositivos seriais (equipamento de comunicação de dados) como um PC, ligue-o à Porta COM da CPU com um cabo de modem/comutador/router de rede adaptador Ethernet serial RS-232 DB-9 para RJ-45 Cat5.
  1. Ligue um cabo de rede a uma das Portas LAN da unidade.
  2. (Opcional) Ligue um segundo cabo de rede à outra Porta LAN para operação LAN dupla.
  3. (Opcional) Para operação básica do comutador (por exemplo, função de reset (reiniciar) remoto do servidor), ligue os terminais NC e C ao servidor/PC.
  4. (Opcional) Para notificação básica do terminal DI, ligue o GND e o DI a um sensor de alarme (por exemplo, termómetro, sensor de humidade).
  5. Ligue o adaptador de alimentação fornecido com esta embalagem a uma fonte de alimentação CA e ligue o cabo do adaptador de alimentação a uma das Tomadas de Alimentação da unidade. A unidade ligar-se-á assim que for alimentada.
  6. (Opcional) Ligue outro adaptador de alimentação a uma fonte de alimentação CA e ligue o cabo de alimentação à outra Tomada de Alimentação para operação de alimentação dupla. Nota: A segunda ligação de alimentação funciona como backup de alimentação. Um segundo adaptador de alimentação pode ser adquirido ao seu fornecedor ATEN.

Operação

  1. Abra o seu browser e especifique o endereço IP do CN9900/CN9950 ao qual pretende aceder na barra de localização do URL do browser.
    Nota: Pode obter o endereço IP do administrador do CN9900/CN9950 ou consultar a secção "Determinação do Endereço IP" do manual do utilizador. (Endereço IP predefinido: 192.168.0.60)
  2. Se aparecer uma caixa de diálogo Alerta de Segurança, aceite o certificado – pode ser confiável.
    A página de Login (Iniciar Sessão) aparece.
  1. Forneça um Nome de Utilizador e Password (Palavra-passe) válidos. Nota: Se estiver a iniciar sessão pela primeira vez, utilize o Nome de Utilizador predefinido: administrator; e a Password (Palavra-passe) predefinida: password.
  2. Em seguida, clique em Login (Iniciar Sessão) para abrir a Página Principal do browser.

Configuração de IP Local
Utilize a consola local para definir o endereço IP. Todos os procedimentos começam no Ecrã Principal do OSD.

  1. Para abrir o Ecrã Principal, toque em [Scroll Lock] duas vezes.
  2. Quando o ecrã de login (início de sessão) aparecer, introduza um Nome de Utilizador e Password (Palavra-passe) válidos para continuar.
    Nota: Se estiver a iniciar sessão pela primeira vez, utilize o Nome de Utilizador predefinido: administrator; e a Password (Palavra-passe) predefinida: password.

Instalador de IP
Para computadores com Windows, um endereço IP pode ser atribuído com o utilitário Instalador de IP:
O utilitário pode ser obtido na área de Download (Descarregar) do nosso website www.aten.com., depois de descarregar o utilitário para o seu computador cliente, vá para o diretório onde reside o programa Instalador de IP e execute IPInstaller.exe.

Aviso de Suporte e Documentação

Todas as informações, documentação, firmware, utilitários de software e especificações contidas nesta embalagem estão sujeitas a alterações sem notificação prévia por parte do fabricante.
Para reduzir o impacto ambiental dos nossos produtos, a documentação e o software da ATEN podem ser encontrados online em http://www.aten.com/download/
Suporte Técnico
www.aten.com/support

Digitalize para obter mais informações
Website da ATEN


Manual do Utilizador

© Copyright 2020 ATEN® International Co., Ltd.
ATEN e o logótipo ATEN são marcas comerciais da ATEN International Co., Ltd. Todos os direitos reservados.
Todas as outras marcas comerciais são propriedade dos seus respetivos proprietários.
