ATEN CS1732B, CS1734B - Guia de Início Rápido do Comutador KVMP USB 2.0 de 2/4 Portas

Conteúdo da Embalagem

1 Comutador KVMP CS 1732 B / CS 1734 B
2 Conjuntos de Cabos KVM USB Personalizados (CS 1732B)
4 Conjuntos de Cabos KVM USB Personalizados (CS 1734B)
1 Conversor USB para PS/2
1 Cabo de Atualização de Firmware
1 Adaptador de Alimentação
1 Manual do Utilizador
1 Guia de Início Rápido
2 Autocolantes OSD / Teclas de Atalho

Registo Online

Internacional:
http://support.aten.com

América do Norte:
http://www.aten-usa.com/product_registration (ATEN TECH)
http://support.aten.com (ATEN NJ)

Suporte Técnico por Telefone

Internacional:
886-2-86926959

América do Norte:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Requisitos

Consola

• Um monitor VGA, SVGA ou Multisync capaz da resolução mais alta que irá utilizar em qualquer computador na instalação.
• Um rato USB
• Um teclado USB
• O teclado e o rato PS/2 podem ser utilizados com o conversor incluído na embalagem

Computador

O seguinte equipamento deve ser instalado em cada computador:

• Uma placa VGA, SVGA ou Multisync.
• Porta USB Tipo A ou portas de teclado e rato PS/2.

Cabos

Apenas os conjuntos de cabos especificamente concebidos para funcionar com este comutador podem ser utilizados para ligar aos computadores. 2/4 conjuntos de cabos são fornecidos com o CS1732

Análise do Hardware

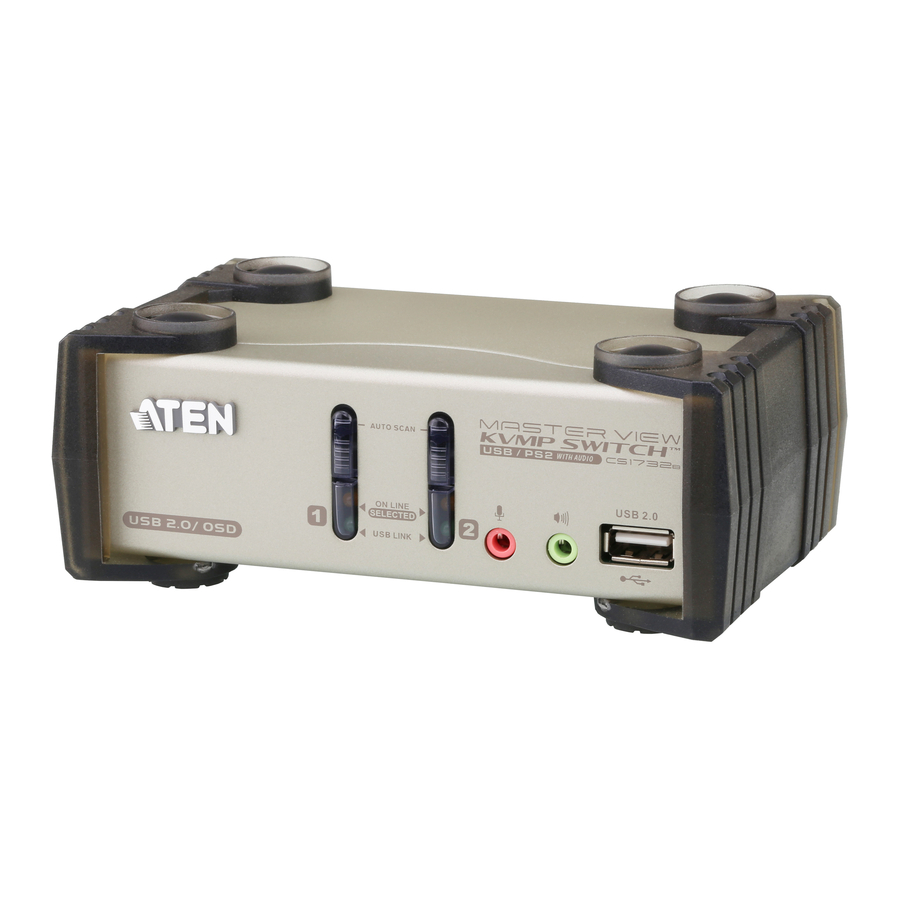

Vista Frontal

1. Comutadores de Seleção de Porta
2. LEDs de Porta
3. Portas da Consola (Áudio)
4. Porta Periférica USB 2.0

Vista Traseira

1. Porta de Atualização de Firmware
2. Porta Periférica USB 2.0
3. Entrada de Alimentação
4. Secção da Porta da Consola
5. Secção da Porta KVM

Instalação do Hardware

Certifique-se de que a alimentação de todos os dispositivos que irá ligar foi desligada. Deve desligar os cabos de alimentação de quaisquer computadores que tenham a função "Keyboard Power On" (Ligar Alimentação pelo Teclado).

1. Ligue o seu teclado USB e rato USB às Portas USB localizadas no painel traseiro da unidade.
2. Ligue o seu monitor à porta do monitor da Consola localizada no painel traseiro da unidade.
3. Ligue o seu microfone principal e altifalantes às tomadas do microfone da Consola e dos altifalantes de som surround 2.1 localizadas no painel frontal da unidade. O microfone e os altifalantes ligados ao painel traseiro são secundários aos ligados ao painel frontal.
4. Utilizando um conjunto de cabos KVM (fornecido com esta embalagem), ligue o conector SPHD personalizado a qualquer Porta KVM disponível no comutador e ligue os conectores de microfone e altifalante que o acompanham às tomadas de microfone e altifalante da Porta KVM.
   Nota:
   1. Os conectores e as tomadas são codificados por cores e marcados com um ícone apropriado para facilitar a instalação.
   2. Certifique-se de que todas as fichas estão nas mesmas tomadas da Porta KVM (todas na Porta 1, todas na Porta 2, etc.).
5. Na outra extremidade do cabo:
   1. Para uma ligação USB, ligue os cabos USB, de vídeo, de microfone e de altifalante às respetivas portas no computador.
   2. Para uma ligação PS/2, ligue os cabos de teclado, rato, vídeo, microfone e altifalante às respetivas portas no computador

Repita os passos 4 e 5 para quaisquer outros computadores que esteja a ligar.

6. Ligue o adaptador de alimentação que veio com o seu comutador a uma fonte de alimentação CA e, em seguida, ligue o cabo do adaptador de alimentação à Entrada de Alimentação do comutador.
7. Ligue os seus periféricos USB às secções do hub USB nos painéis frontal e traseiro.
8. Ligue a alimentação aos computadores

Seleção de Porta

O CS1732 B / CS1734 B fornece quatro métodos para obter acesso instantâneo a qualquer computador na sua instalação: Manual, Tecla de Atalho, rato e OSD.

Manual

Basta premir o Comutador de Seleção de Porta apropriado no CS1732

• Prima um botão uma vez para trazer apenas o foco KVM simultaneamente para o computador ligado à sua porta correspondente (em 2 segundos).
• Prima um botão duas vezes para trazer o foco Áudio para o computador ligado à sua porta correspondente (em 2 segundos).
• Prima um botão durante mais de 2 segundos para trazer o foco KVM, Áudio e USB para o computador ligado à sua porta correspondente.

Tecla de Atalho

Todas as operações de Tecla de Atalho começam invocando o Modo de Tecla de Atalho. Invocar o Modo de Tecla de Atalho requer três passos:

1. Mantenha premida a tecla Num Lock;
2. Prima e solte a tecla asterisco ou a tecla menos;
3. Solte a tecla Num Lock: [Num Lock] + [-];

Nota: O n representa o número de ID da Porta do computador (1, 2, 3, 4).

Rato

Basta clicar duas vezes na roda de deslocamento do rato para alternar entre as portas. A função de comutação de porta do rato permite-lhe percorrer as portas em sequência.

Nota:

1. A definição predefinida para a função de comutação de porta do rato é DESLIGADA ("OFF"). Para ativar a função de comutação de porta do rato, utilize o OSD.
2. A função de comutação de porta do rato só é suportada quando a Emulação do Rato está definida como LIGADA ("ON").

OSD (On Screen Display) (Visualização no Ecrã)

O "On Screen Display" (OSD) (Visualização no Ecrã) é um método baseado em menu para lidar com o controlo do computador e as operações de comutação. Todos os procedimentos começam no Ecrã Principal do OSD. Para abrir o Ecrã Principal, toque na tecla [Scroll Lock] duas vezes.

1. Antes de o Ecrã Principal do OSD aparecer, surge uma caixa de diálogo que lhe pede para fornecer a sua palavra-passe. Se a função de palavra-passe tiver sido definida, deve fornecer a palavra-passe para aceder ao Ecrã Principal do OSD.

Nota: Se esta for a primeira vez que o OSD está a ser executado ou se a função de palavra-passe não tiver sido definida, basta premir [Enter].

2. Para trazer o foco para uma porta, prima a tecla [F1], [F2], [F3] ou [F7] e, em seguida, mova a Barra de Destaque para a porta para a qual pretende comutar, prima [Enter] ou clique duas vezes nela.

© Copyright 2007 ATEN ® International Co., Ltd. ATEN e o logótipo ATEN são marcas comerciais da ATEN International Co., Ltd. Todos os direitos reservados. Todas as outras marcas comerciais são propriedade dos seus respetivos proprietários.
