ATEN CS1732B, CS1734B - Ghid de pornire rapidă pentru comutatorul KVMP USB 2.0 cu 2/4 porturi
Conținutul pachetului
1 Comutator KVMP CS 1732 B / CS 1734 B
2 Seturi de cabluri KVM USB personalizate (CS 1732B)
4 Seturi de cabluri KVM USB personalizate (CS 1734B)
1 Convertor USB-la-PS/2
1 Cablu de actualizare a firmware-ului
1 Adaptor de alimentare
1 Manual de utilizare
1 Ghid de pornire rapidă
2 Autocolante OSD / Hotkey
Înregistrare online
Internațional:
http://support.aten.com
America de Nord:
http://www.aten-usa.com/product_registration (ATEN TECH)
http://support.aten.com (ATEN NJ)
Asistență telefonică tehnică
Internațional:
886-2-86926959
America de Nord:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)
Cerințe
Consolă
- Un monitor VGA, SVGA sau Multisync capabil de cea mai mare rezoluție pe care o veți utiliza pe orice computer din instalație.
- Un mouse USB
- O tastatură USB
- Tastatura și mouse-ul PS/2 pot fi utilizate cu convertorul inclus în pachet
Computer
Următoarele echipamente trebuie să fie instalate pe fiecare computer:
- O placă VGA, SVGA sau Multisync.
- Port USB tip A sau porturi pentru tastatură și mouse PS/2.
Cabluri
Numai seturile de cabluri special concepute pentru a funcționa cu acest comutator pot fi utilizate pentru a se conecta la computere. 2/4 seturi de cabluri sunt furnizate cu CS1732
Prezentare generală a hardware-ului

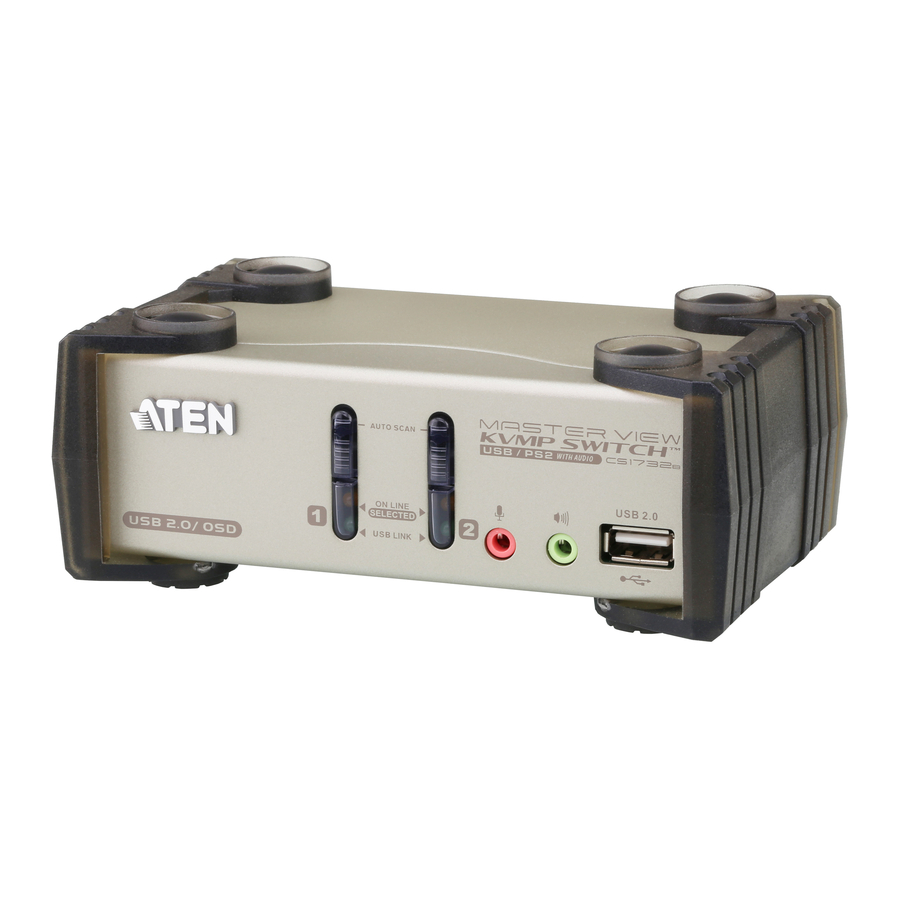

Vizualizare frontală
- Comutatoare de selectare a portului
- LED-uri port
- Porturi consolă (Audio)
- Port periferic USB 2.0
Vizualizare din spate
- Port de actualizare a firmware-ului
- Port periferic USB 2.0
- Mufă de alimentare
- Secțiunea portului consolă
- Secțiunea portului KVM
Instalarea hardware-ului
Asigurați-vă că alimentarea tuturor dispozitivelor pe care le veți conecta a fost oprită. Trebuie să deconectați cablurile de alimentare ale oricărui computer care are funcția "Keyboard Power On" ("Pornire cu tastatura").
- Conectați tastatura USB și mouse-ul USB în porturile USB situate pe panoul din spate al unității.
- Conectați monitorul în portul monitorului consolă situat pe panoul din spate al unității.
- Conectați microfonul principal și difuzoarele în mufele pentru microfonul consolă și difuzoarele cu sunet surround 2.1 situate pe panoul frontal al unității. Microfonul și difuzoarele conectate la panoul din spate sunt secundare celor conectate la panoul frontal.
- Folosind un set de cabluri KVM (furnizat cu acest pachet), conectați conectorul SPHD personalizat în orice port KVM disponibil de pe comutator și conectați conectorii de microfon și difuzor în mufele de microfon și difuzor ale portului KVM.
Notă:- Conectorii și mufele sunt codificate prin culori și marcate cu o pictogramă adecvată pentru o instalare ușoară.
- Asigurați-vă că toate prizele sunt în aceleași prize ale portului KVM (toate în portul 1, toate în portul 2 etc.).
- La celălalt capăt al cablului:
- Pentru o conexiune USB, conectați cablurile USB, video, microfon și difuzor în porturile respective de pe computer.
- Pentru o conexiune PS/2, conectați cablurile pentru tastatură, mouse, video, microfon și difuzor în porturile respective de pe computer
Repetați pașii 4 și 5 pentru orice alte computere pe care le conectați.
- Conectați adaptorul de alimentare care a venit cu comutatorul dvs. la o sursă de alimentare CA, apoi conectați cablul adaptorului de alimentare în mufa de alimentare a comutatorului.
- Conectați perifericele USB în secțiunile hub-ului USB de pe panourile frontale și spate.
- Porniți alimentarea computerelor
Selectarea portului
CS1732 B / CS1734 B oferă patru metode pentru a obține acces instantaneu la orice computer din instalația dvs.: Manual, Hotkey, mouse și OSD.
Manual
Pur și simplu apăsați comutatorul de selectare a portului corespunzător de pe CS1732
- Apăsați un buton o dată pentru a aduce simultan focalizarea KVM numai pe computerul conectat la portul corespunzător (în 2 secunde).
- Apăsați un buton de două ori pentru a aduce focalizarea audio pe computerul conectat la portul corespunzător (în 2 secunde).
- Apăsați un buton mai mult de 2 secunde pentru a aduce focalizarea KVM, audio și USB pe computerul conectat la portul corespunzător.
Hotkey
Toate operațiunile Hotkey încep prin invocarea modului Hotkey. Invocarea modului Hotkey necesită trei pași:
- Țineți apăsată tasta Num Lock;
- Apăsați și eliberați tasta asterisc sau tasta minus;
- Eliberați tasta Num Lock: [Num Lock] + [-];
| Hotkey | Acțiune |
| [Num Lock] [-] [n] [Enter] | Aduce focalizarea KVM, hub-ul USB și audio pe computerul conectat la portul corespunzător ID-ului portului specificat. Notă: Focalizarea KVM, hub-ul USB și audio merg toate la acest port, chiar dacă au fost pe porturi diferite pentru a începe. |
| [Num Lock] [-] [n] [K] [Enter] | Aduce numai focalizarea KVM pe computerul conectat la portul specificat. |
| [Num Lock] [-] [n] [U] [Enter] | Aduce numai focalizarea USB pe computerul conectat la portul specificat. |
| [Num Lock] [-] [n] [S] [Enter] | Aduce numai focalizarea audio pe computerul conectat la portul specificat. |
Notă: n reprezintă numărul ID-ului portului computerului (1, 2, 3, 4).
Mouse
Pur și simplu faceți dublu clic pe rotița de derulare a mouse-ului pentru a comuta între porturi. Funcția de comutare a portului mouse-ului vă permite să parcurgeți porturile în secvență.
Notă:
- Setarea implicită pentru funcția de comutare a portului mouse-ului este OFF (OPRIT). Pentru a activa funcția de comutare a portului mouse-ului, utilizați OSD.
- Funcția de comutare a portului mouse-ului este acceptată numai atunci când emularea mouse-ului este setată pe ON (PORNIT).
OSD (Afișaj pe ecran)
Afișajul pe ecran (OSD) este o metodă bazată pe meniuri pentru a gestiona controlul computerului și operațiunile de comutare. Toate procedurile încep de la ecranul principal OSD. Pentru a afișa ecranul principal, atingeți tasta [Scroll Lock] de două ori.
- Înainte de a apărea ecranul principal OSD, apare o casetă de dialog care vă solicită să furnizați parola. Dacă funcția de parolă a fost setată, trebuie să furnizați parola pentru a accesa ecranul principal OSD.
Notă: Dacă aceasta este prima dată când OSD este rulat sau dacă funcția de parolă nu a fost setată, pur și simplu apăsați [Enter].
- Pentru a aduce focalizarea pe un port, apăsați tasta [F1], [F2], [F3] sau [F7], apoi mutați bara de evidențiere pe portul la care doriți să comutați, apăsați [Enter] sau faceți dublu clic pe el.
