ATEN CS72D, CS74D - Ghid de pornire rapidă pentru switch-ul KVM USB DVI cu 2/4 porturi

Cuprins

Conținutul pachetului

1 Switch KVM USB DVI cu 2/4 porturi CS72D/74D
1 Set de cabluri KVM personalizate de 1,2 m cu 44 de pini
1 Set de cabluri KVM personalizate de 1,8 m cu 44 de pini (doar pentru CS74D)
1 Adaptor de alimentare (doar pentru CS74D)
1 Instrucțiuni pentru utilizator

Prezentare generală a hardware-ului

Hardware Review

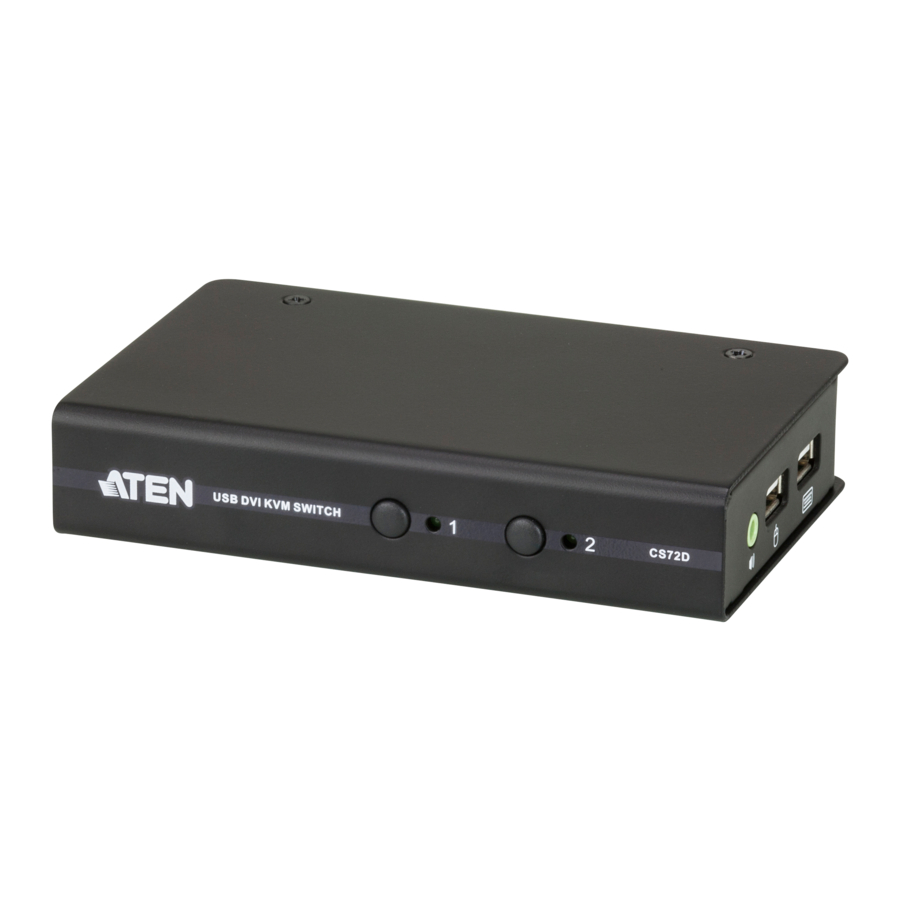

Vizualizare frontală CS72D/CS74D

  1. Butoane de selectare a portului
  2. LED-uri port

Vizualizare spate CS72D/CS74D

  1. Port consolă DVI
  2. Port(uri) computer
  3. Mufă de alimentare (doar pentru CS74D)

Vizualizare laterală CS72D/CS74D

  1. Port audio
  2. Porturi consolă USB

Instalarea hardware-ului

Hardware Installation Part 1
Hardware Installation Part 2

  1. Conectați tastatura USB și mouse-ul USB în porturile consolă USB situate pe panoul lateral al unității.
  2. Conectați difuzoarele în portul audio situat pe panoul lateral al unității.
  3. Conectați monitorul DVI în portul consolă DVI situat în partea din spate a unității și porniți monitorul.
  4. Folosind setul de cabluri cu 44 de pini furnizat, conectați conectorul cu 44 de pini în portul (porturile) computer al switch-ului. La celălalt capăt al cablului, conectați conectorii USB, DVI-D și difuzor în porturile respective de pe computer.
  5. (Doar pentru CS74D) Conectați adaptorul de alimentare care a venit cu switch-ul dvs. la o sursă de alimentare, apoi conectați cablul adaptorului de alimentare în mufa de alimentare a switch-ului.
  6. Porniți alimentarea computerelor.

Operare

Comutarea porturilor

Există trei metode convenabile de a accesa computerele: butoanele de pe panoul frontal, mouse-ul și tastele rapide.

Comutarea prin butoanele de pe panoul frontal

Apăsați și eliberați un buton de selectare a portului pentru a aduce focalizarea KVM pe computerul conectat la portul corespunzător.

Comutarea porturilor prin mouse (setarea implicită este dezactivată)

Faceți dublu clic pe rotița de derulare a mouse-ului USB pentru a parcurge porturile.

Notă:

  1. Această funcție este acceptată doar de mouse-urile USB cu rotiță de derulare cu 3 taste.
  2. Această funcție este acceptată doar când emularea mouse-ului este activată.

Operarea tastelor rapide

Modul de setare a tastelor rapide

Toate operațiunile cu taste rapide încep cu apăsarea de două ori a tastei [Scroll Lock]. Aceasta invocă modul de setare a tastelor rapide (HSM), care poate fi urmat de apăsarea combinațiilor de taste și a tastei [Enter] pentru a efectua diverse operațiuni. Consultați manualul de utilizare CS72D/74D pentru combinații detaliate de taste și tabelul complet al tastelor rapide.

Comutarea porturilor

Tastă rapidă Acțiune

[Scroll Lock] [Scroll

Lock] [Enter]

Aduce focalizarea KVM și audio de la portul care are în prezent focalizarea KVM la următorul port din instalație (1 la 2; 2 la 3; 3 la 4; 4 la 1 pentru

CS74D).

[Scroll Lock] [Scroll

Lock] [X] / [x] [Enter]

1. Schimbă [Scroll Lock], [Scroll Lock] în [Ctrl], [Ctrl].

2. Apăsați din nou pentru a schimba înapoi.

[Scroll Lock] [Scroll

Lock] [K] / [k] [Enter]

 Aduce doar focalizarea KVM de la portul care o are în prezent la următorul port din instalație.

[Scroll Lock] [Scroll

Lock] [S] / [s] [Enter]

 Aduce doar focalizarea audio de la portul care o are în prezent la următorul port din instalație.

Tabelul rezumat al tastelor rapide

După invocarea HSM, introduceți una dintre următoarele taste pentru a efectua funcția corespunzătoare:

Tastă Funcție
[X] / [x] [Enter] Comută între tastele implicite ([Scroll Lock] [Scroll Lock]) și alternative ([Ctrl] [Ctrl]) pentru comutarea porturilor.
[K] / [k] [Enter] Comută focalizarea KVM.
[S] / [s] [Enter] Comută focalizarea audio.
[D] / [d] [Enter] Invocă Video Dynasync™, tehnologia exclusivă ATEN.
[M] / [m] [Enter] Activează/Dezactivează emularea mouse-ului.
[W] / [w] [Enter] Activează/Dezactivează comutarea porturilor prin mouse.
[E] Activează/Dezactivează detectarea pornirii.
[F2] [Enter] Activează emularea tastaturii Mac.
[F3] [Enter] Activează emularea tastaturii Sun
[F10] [Enter] Detectează și setează automat platforma de operare a tastaturii.
[F4] [Enter] Listează setările curente ale switch-ului prin funcția de lipire a unui editor de text.
[F5] [Enter] Efectuează o resetare pe toate dispozitivele USB.
[F6] [nn] [Enter]

Setează limba tastaturii.

Notă: nn este un număr de două cifre care reprezintă unul dintre următoarele coduri de limbă a tastaturii: engleză SUA: 33; franceză: 08; japoneză: 15.
[R] / [r] [Enter] Resetează setările tastelor rapide la starea lor implicită.

Notificare importantă

Având în vedere protecția mediului, ATEN nu furnizează un manual de utilizare complet tipărit pentru acest produs. Dacă informațiile conținute în Ghidul de pornire rapidă nu sunt suficiente pentru a configura și opera produsul dvs., vă rugăm să vizitați site-ul nostru web www.aten.com și să descărcați manualul de utilizare complet.

Înregistrare online

http://eservice.aten.com

Asistență telefonică tehnică

Internațional:
886-2-86926959

America de Nord:
1-888-999-ATEN Ext: 4988

Regatul Unit:
44-8-4481-58923

Toate informațiile, documentația, firmware-ul, utilitățile software și specificațiile conținute în acest pachet pot fi modificate fără o notificare prealabilă de către producător. Vă rugăm să vizitați site-ul nostru web http://www.aten.com/download/?cid=dds pentru cele mai recente versiuni.
