ATEN CS72D, CS74D - 2/4-poorts USB DVI KVM-switch Snelstartgids

Inhoud van de verpakking

1 CS72D/74D 2/4-poorts USB DVI KVM-switch
1 1,2 m 44-pins aangepaste KVM-kabelset
1 1,8 m 44-pins aangepaste KVM-kabelset (alleen voor CS74D)
1 Voedingsadapter (alleen voor CS74D)
1 Gebruiksaanwijzing

Hardware-overzicht

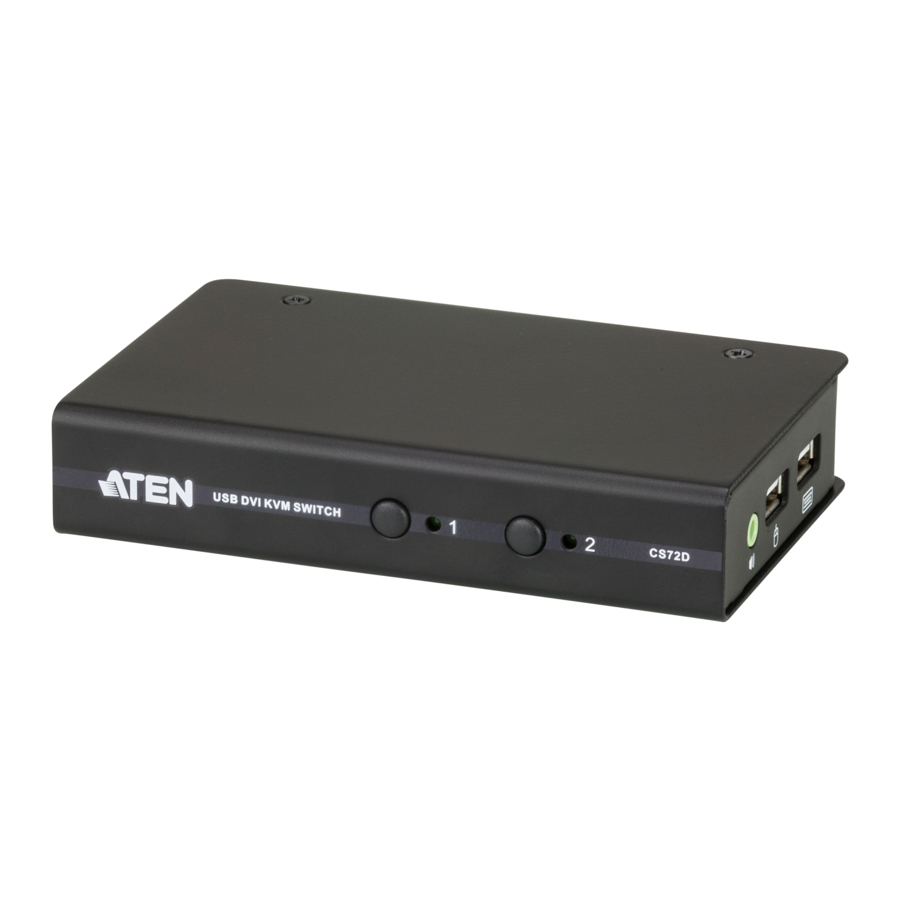

CS72D/CS74D Voorkant

1. Poortselectie-drukknoppen
2. Poort-LED's

CS72D/CS74D Achterkant

1. DVI-consolepoort
2. Computerpoort(en)
3. Voedingsaansluiting (alleen voor CS74D)

CS72D/CS74D Zijkant

1. Audio-poort
2. USB-consolepoorten

Hardware-installatie

1. Sluit uw USB-toetsenbord en USB-muis aan op de USB-consolepoorten op het zijpaneel van het apparaat.
2. Sluit uw luidsprekers aan op de Audio-poort op het zijpaneel van het apparaat.
3. Sluit uw DVI-monitor aan op de DVI-consolepoort aan de achterkant van het apparaat en schakel de monitor in.
4. Gebruik de meegeleverde 44-pins kabelset en steek de 44-pins connector in de computerpoort(en) van de switch. Steek aan het andere uiteinde van de kabel de USB-, DVI-D- en luidsprekerconnectoren in de respectieve poorten op de computer.
5. (Alleen CS74D) Steek de voedingsadapter die bij uw switch is geleverd in een stroombron en steek de kabel van de voedingsadapter in de voedingsaansluiting van de switch.
6. Schakel de stroom naar de computers in.

Werking

Poortomschakeling

Er zijn drie handige methoden om toegang te krijgen tot de computers: drukknoppen op het voorpaneel, muis en sneltoets.

Omschakelen via drukknoppen op het voorpaneel

Druk op een poortselectie-drukknop en laat deze los om de KVM-focus naar de computer te brengen die is aangesloten op de bijbehorende poort.

Muispoortomschakeling (standaardinstelling is uit)

Dubbelklik op het scrollwiel van uw USB-muis om door de poorten te bladeren.

Opmerking:

1. Deze functie wordt alleen ondersteund door USB-muizen met 3 toetsen en scrollwiel.
2. Deze functie wordt alleen ondersteund als muisemulatie is ingeschakeld.

Sneltoetsbediening

Sneltoetsinstellingsmodus

Alle sneltoetsbewerkingen beginnen met twee keer op de [Scroll Lock]-toets te tikken. Dit roept de Sneltoetsinstellingsmodus (Hotkey Setting Mode, HSM) aan, die kan worden gevolgd door op toetscombinaties en de [Enter]-toets te tikken om verschillende bewerkingen uit te voeren. Raadpleeg de gebruikershandleiding van de CS72D/74D voor gedetailleerde toetscombinaties en de volledige Sneltoetstabel.

Poortomschakeling

Overzichtstabel sneltoetsen

Nadat u HSM hebt aangeroepen, voert u een van de volgende toetsen in om de bijbehorende functie uit te voeren:

Belangrijke mededeling

Met het oog op de bescherming van het milieu levert ATEN geen volledig gedrukte gebruikershandleiding voor dit product. Als de informatie in de Snelstartgids niet voldoende is om uw product te configureren en te bedienen, ga dan naar onze website www.aten.com en download de volledige gebruikershandleiding.

Online registratie

http://eservice.aten.com

Technische telefonische ondersteuning

Internationaal:
886-2-86926959

Noord-Amerika:
1-888-999-ATEN Ext: 4988

Verenigd Koninkrijk:
44-8-4481-58923

Alle informatie, documentatie, firmware, softwarehulpprogramma's en specificaties in dit pakket kunnen zonder voorafgaande kennisgeving door de fabrikant worden gewijzigd. Bezoek onze website http://www.aten.com/download/?cid=dds voor de meest actuele versies.
