ATEN US221A, US421A - 2/4-poorts USB 2.0 Switch Snelstartgids
INHOUD VAN DE VERPAKKING
1 2-poorts (US221A) of 4-poorts (US421A) USB 2.0 Peripheral Switch 1 1,8 m USB Type A naar USB Type B-kabel
1 Installatie Disk
1 Gebruikershandleiding
1 Snelstartgids
Online registratie
Internationaal:
http://support.aten.com
Noord-Amerika:
http://www.aten-usa.com/product_registration
Technische telefonische ondersteuning
Internationaal:
886-2-86926959
Noord-Amerika:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)
Vereisten
Computers
- USB-hostcontroller
Kabels
- USB-naar-USB-kabels om de computers aan te sluiten op het randapparaat.
Note: Er wordt slechts één USB Type A naar USB Type B-kabel meegeleverd in de US221A / US421A-verpakking. U dient een extra USB Type A naar USB Type B-kabel aan te schaffen voor elke computer die u op de US221A / US421A wilt aansluiten.
Hardware-overzicht
Bovenaanzicht
- Lock LED
- Poortselectieknop(pen)
- Geselecteerde poort-LED's
- Beeper aan/uit-schakelaar (aan de zijkant)

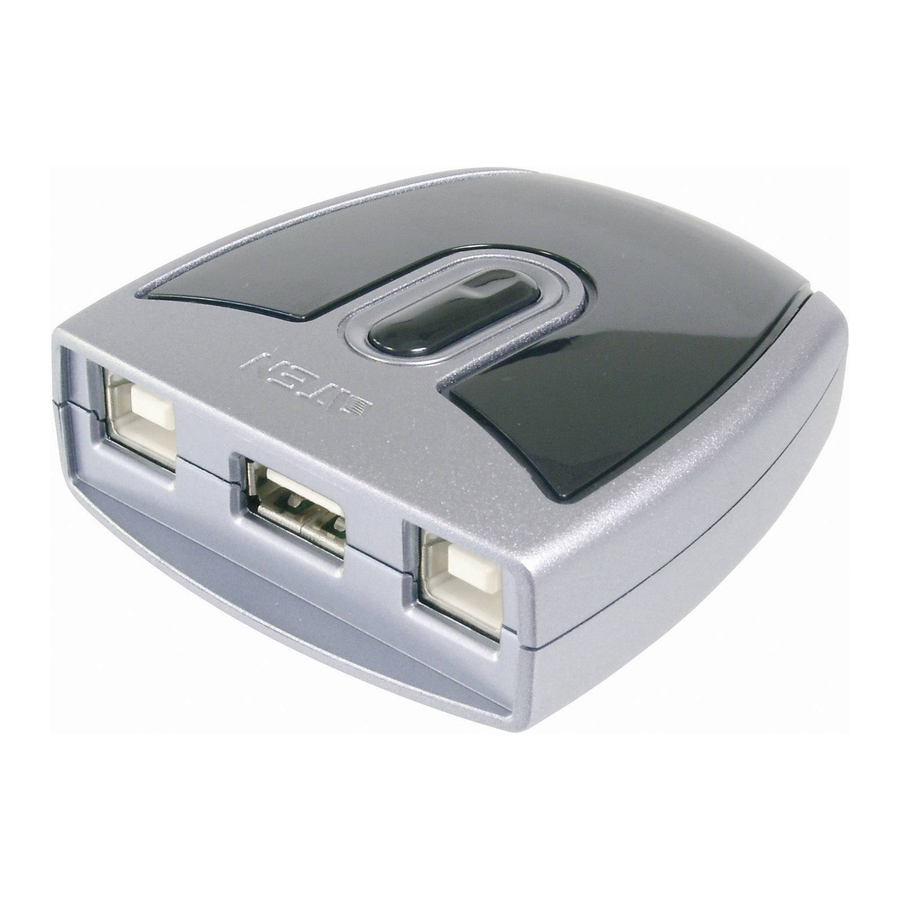

Achteraanzicht
- USB Type B Computerpoort
- USB Type A Peripheral Poort
Hardware-installatie
Om de US221A / US421A te installeren, doet u het volgende:
- Gebruik de USB-kabel van uw USB-apparaat om deze aan te sluiten op de USB Type A-poort van de US221A / US421A.
- Sluit de USB Type B-connector van de USB Type A naar USB Type B-kabel die bij de US221A / US421A-verpakking is geleverd aan op een beschikbare poort op de US221A / US421A.
- Sluit de Type A-connector aan op de USB-hostpoort van de computer.
Herhaal stap 2 en 3 voor alle andere computers die u installeert.
Handmatige bediening
US221 A
Om de USB-randapparaatfocus tussen de twee computers te schakelen, drukt u op de poortselectieknop (Port Selection Pushbutton) (bovenop de unit). De geselecteerde poort-LED knippert en de unit piept. Wanneer het knipperen stopt en de LED continu brandt (na ongeveer vier seconden), heeft die poort de randapparaatfocus.
US421 A
Om de randapparaatfocus naar een andere poort te schakelen, drukt u op de knop (Pushbutton) die overeenkomt met die poort. De geselecteerde poort-LED knippert en de unit piept. Wanneer het knipperen stopt en de LED continu brandt (na ongeveer vier seconden), heeft die poort de randapparaatfocus.
Randapparaatfocus vergrendelen/ontgrendelen
Om de randapparaatfocus op een bepaalde computer te vergrendelen, houdt u de knop (Pushbutton) die overeenkomt met die poort twee seconden ingedrukt, of totdat de oranje LED oplicht.
Om de randapparaatfocus te ontgrendelen, houdt u de knop (Pushbutton) die overeenkomt met die poort één seconde ingedrukt, of totdat de oranje LED uitgaat.
Softwarebediening
De US221A / US421A heeft een softwarematige configuratieprogramma dat kan worden gebruikt om de instellingen van de US221A / US421A te configureren, zoals de Auto Switch-functie, de Handleiding Switch en Release-herinnering en geluidseffecten. Het hulpprogramma kan ook worden gebruikt om de bediening van de US221A / US421A te vergrendelen en ontgrendelen.
Note: Windows-gebruikers moeten zich aanmelden als beheerder om de US221A / US421A-software te installeren en te starten.
© Copyright 2009 ATEN ® International Co., Ltd. ATEN en het ATEN-logo zijn handelsmerken van ATEN International Co., Ltd. Alle rechten voorbehouden. Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars.
