ATEN US221A, US421A - 2/4-Port USB 2.0 Switch Hurtigstartsguide

Indhold

1 PAKKENS INDHOLD
2 Online Registrering
3 Teknisk Telefonsupport
4 Krav
- 4.1 Computere
- 4.2 Kabler
5 Hardware Oversigt
- 5.1 Topvisning
- 5.2 Bagsidevisning
6 Hardware Installation
7 Manuel Betjening
8 Software Betjening
9 Referencer
10 Download manual
11 På andre sprog

PAKKENS INDHOLD

1 2-port (US221A) eller 4-port (US421A) USB 2.0 Peripheral Switch 1 1,8 m USB Type A til USB Type B-kabel
1 Installationsdisk
1 Brugervejledning
1 Hurtigstartsguide

Online Registrering

International:
http://support.aten.com

North America:
http://www.aten-usa.com/product_registration

Teknisk Telefonsupport

International:
886-2-86926959

North America:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Krav

Computere

USB-værtscontroller

Kabler

USB til USB-kabler til at forbinde computerne til den perifere enhed.

Note: (Bemærk:) Kun ét USB Type A til USB Type B-kabel er inkluderet i US221A / US421A-pakken. Du skal købe et ekstra USB Type A til USB Type B-kabel for hver computer, du ønsker at tilslutte til US221A / US421A.

Hardware Oversigt

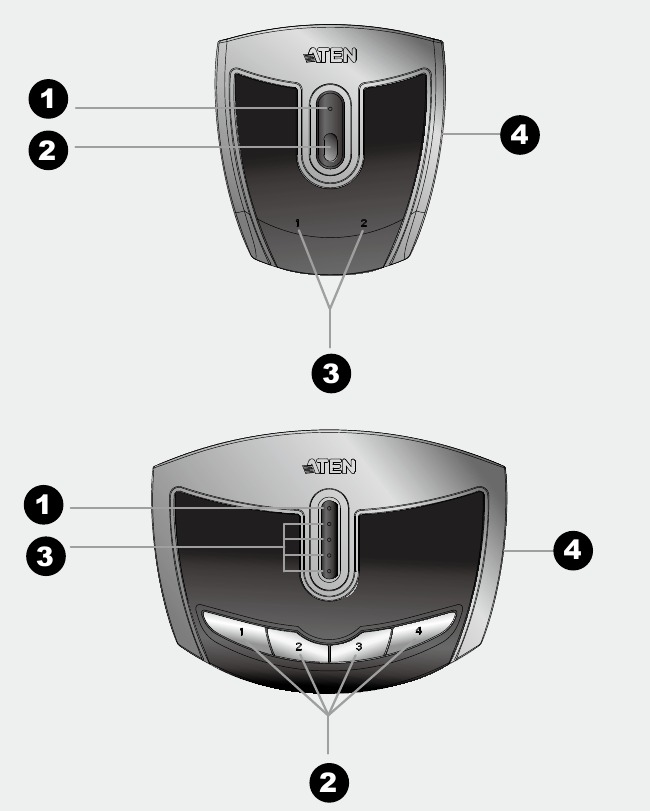

Topvisning

Lås LED
Portvalg Trykknap(per)
Port Valgte LED'er
Beeper Til/Fra-knap (på siden)

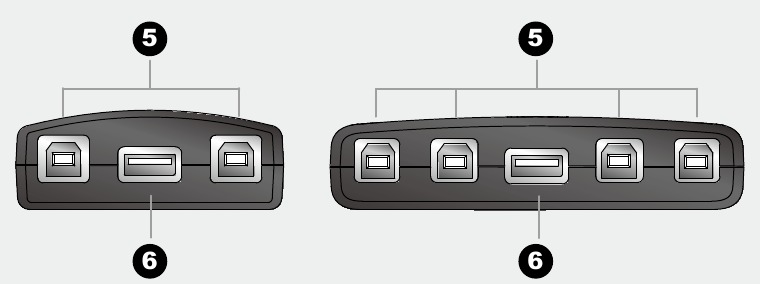

Bagsidevisning

USB Type B Computerport
USB Type A Perifer Port

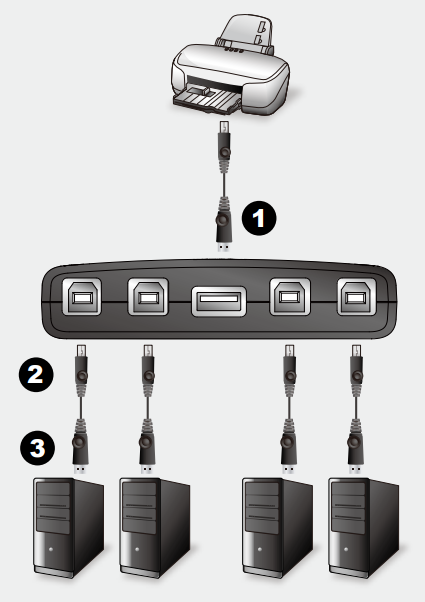

Hardware Installation

For at installere US221A / US421A skal du gøre følgende:

Brug din USB-enheds USB-kabel til at forbinde den til US221A / US421A's USB Type A-port.
Sæt USB Type B-stikket på USB Type A til USB Type B-kablet, der følger med US221A / US421A-pakken, i en ledig port på US221A / US421A.
Sæt Type A-stikket i computerens USB-værtsport.

Gentag trin 2 og 3 for alle andre computere, du installerer.

Manuel Betjening

US221 A

For at skifte USB-periferifokus mellem de to computere skal du trykke på portvalgsknappen (placeret oven på enheden). Den valgte port-LED vil blinke, og enheden vil bippe. Når blinket stopper, og LED'en lyser konstant (omkring fire sekunder), har den pågældende port periferifokus.

US421 A

For at skifte periferifokus til en anden port skal du trykke på den trykknap, der svarer til den pågældende port. Den valgte port-LED vil blinke, og enheden vil bippe. Når blinket stopper, og LED'en lyser konstant (omkring fire sekunder), har den pågældende port periferifokus.

Lås/Lås op Periferifokus

For at låse periferifokus på en bestemt computer skal du trykke og holde trykknappen, der svarer til den pågældende port, nede i to sekunder, eller indtil den orange LED lyser.
For at låse periferifokus op skal du trykke og holde trykknappen, der svarer til den pågældende port, nede i et sekund, eller indtil den orange LED slukker.

Software Betjening

US221A / US421A har et softwarebaseret konfigurationsværktøj, der kan bruges til at konfigurere US221A / US421A's indstillinger, såsom Auto Switch (Automatisk Skift) funktion, Manual Switch (Manuelt Skift) og Release (Frigiv) påmindelse og lydeffekter. Værktøjet kan også bruges til at låse og låse op for kontrollen af US221A/US421A.

Note: (Bemærk:) Windows-brugere skal logge ind som administrator for at installere og starte US221A/US421A-softwaren.

© Copyright 2009 ATEN ® International Co., Ltd. ATEN og ATEN-logoet er varemærker tilhørende ATEN International Co., Ltd. Alle rettigheder forbeholdes. Alle andre varemærker tilhører deres respektive ejere.
