ATEN US3344I - 4x4 USB 3.1 Gen 1 Industrielt Hub Switch Lynstartguide
Indhold
Pakkens indhold
- 1 4x4 USB 3.1 Gen 1 Industrielt Hub Switch
- 2 USB 3.1 Gen 1 Type-B til Type-A kabel 1.2M
- 2 USB 3.1 Gen 1 Type-B til Type-A kabel 1.8M
- 1 Fjernportvælger
- 1 Monteringssæt
- 1 Terminalblok Adapter Sæt (en RS-422/RS-485 og en DC terminalblok adapter)
- 1 Brugsanvisning
Hardwaregennemgang

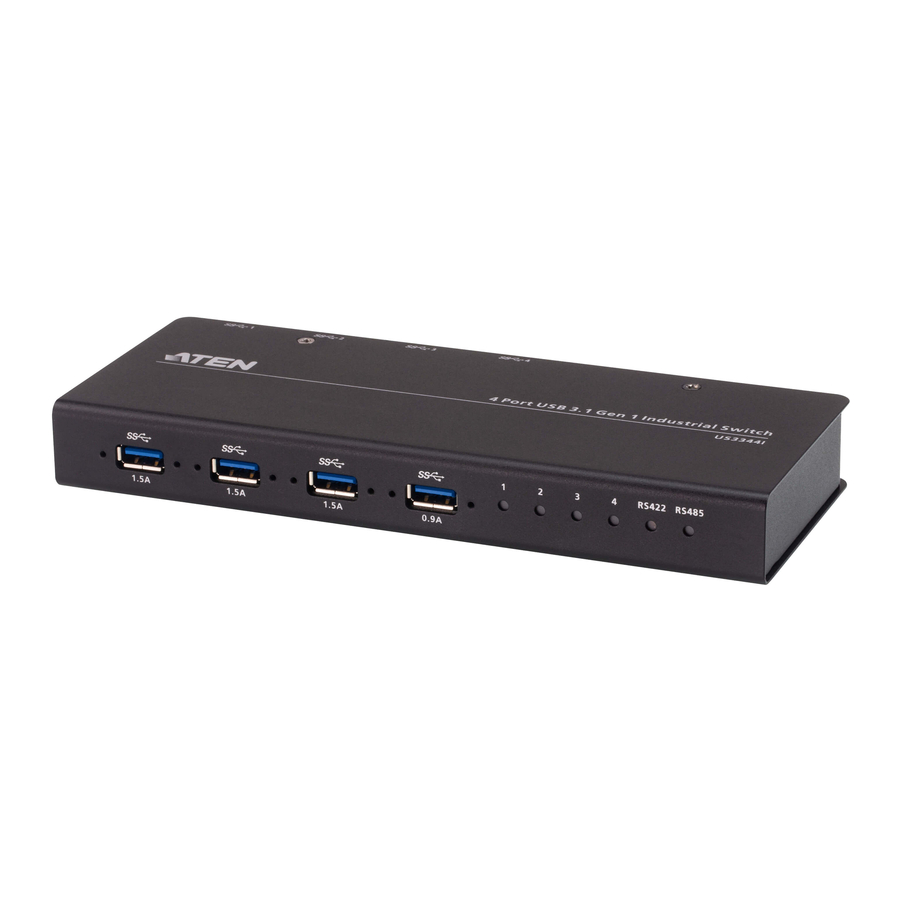

Forside
- USB Type-A Periferiport
- Portindikator-LED'er
- RS-422/RS-485 LED'er
Bagside
- Strømindgang (DC Jack)
- Strømindgang (DC Terminalblok)
- Stik til Fjernportvælger
- Kontrol DIP Switch
- RS-422/RS-485 Seriel Kommandoindgang (Terminalblok)
- USB Type-B Værtsport
- Fjernportvælger
| Ben | RS-422 (4-leder) | RS-485 (2-leder) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Data + (A) |
| 5 | RxD - (A) | Data – (B) |
For RS-422 forbindelse skal T +/- terminalerne på dit vælgersystem tilsluttes R +/- på terminalblokken, og omvendt (f.eks. T+ til R+, T- til R-).
Hardwareinstallation
Se installationsdiagrammet ovenfor og gør følgende:
- Sæt USB 3.1 Gen 1 Type-A enden af de medfølgende USB-kabler i dine computere (op til 4 computere), og sæt USB 3.1 Gen 1 Type-B enden af de medfølgende USB-kabler i bagsiden af US3344I.
- Sæt dine USB-periferienheder i US3344I's USB Type-A periferiporte.
- Sæt fjernportvælgeren i stikket til fjernportvælgeren.
- (Valgfrit) Forberedelse af RS-422/RS-485 Seriel Kommando Portvælger:
- Vælg et serielt portvalgssignal (RS-422/RS-485) fra DIP Switch'en på bagsiden af US3344I.
- Vælg seriel terminalfunktion fra DIP Switch'en på bagsiden af US3344I.
- Isæt kommandotrådene i RS-422/RS-485 terminalblok adapteren i henhold til den mærkede angivelse på chassiset. Spænd slotskruerne. Sæt terminalblok adapteren i den serielle kommandoport.
Bemærk:
- Du kan tilslutte både fjernportvælgeren og serielle kommandoportvælgere til portvalg.
- For RS-422 forbindelse skal T +/- terminalerne på dit vælgersystem tilsluttes R +/- terminalerne på terminalblokken, og omvendt (f.eks. T+ til R+, T- til R-).
- Forbered en strømforsyning ved enten:
- Tilslutning af DC terminalblokken for strømindgang1: Isæt DC + og - ledninger (9 til 24V DC) i DC terminalblok adapteren i henhold til den mærkede angivelse. Spænd slotskruerne. Sæt terminalblok adapteren i US3344I; Eller
- (Valgfrit) Tilslutning af en strømadapter 2 til DC strømindgangsstikket.
Bemærk:
- Hvis begge strømindgange er tilsluttet, prioriteres strøm fra DC jackstikket.
- Kan købes separat hos din nærmeste ATEN-forhandler (Part No.: 0AD8-8012-33MG)
Montering
Brug de skruer, der følger med monteringssættet, til at skrue monteringsbeslaget fast til bunden af enheden (Se tegningerne vist ovenfor).
Rackmontering
Skru monteringsbeslaget fast på et passende sted på racket.
Vægmontering
Brug monteringsbeslagets midterste skruehul til at montere enheden på en væg.
Download manual
Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.
Download ATEN US3344I - 4x4 USB 3.1 Gen 1 Industrielt Hub Switch Lynstartguide
