ATEN US3344I - Mwongozo wa Haraka wa Kubadilisha Hubu ya Viwandani ya 4x4 USB 3.1 Gen 1
Yaliyomo kwenye Kifurushi
- Kubadilisha Hubu ya Viwandani ya 1 4x4 USB 3.1 Gen 1
- Kebo 2 za USB 3.1 Gen 1 Aina-B hadi Aina-A 1.2M
- Kebo 2 za USB 3.1 Gen 1 Aina-B hadi Aina-A 1.8M
- Kichaguzi cha Mbali cha Bandari 1
- Kifaa cha Kupachika 1
- Seti 1 ya Adapta ya Kizuizi cha Terminali (RS-422/RS-485 na adapta ya kizuizi cha terminali ya DC)
- Maelekezo ya Mtumiaji 1
Mapitio ya Vifaa

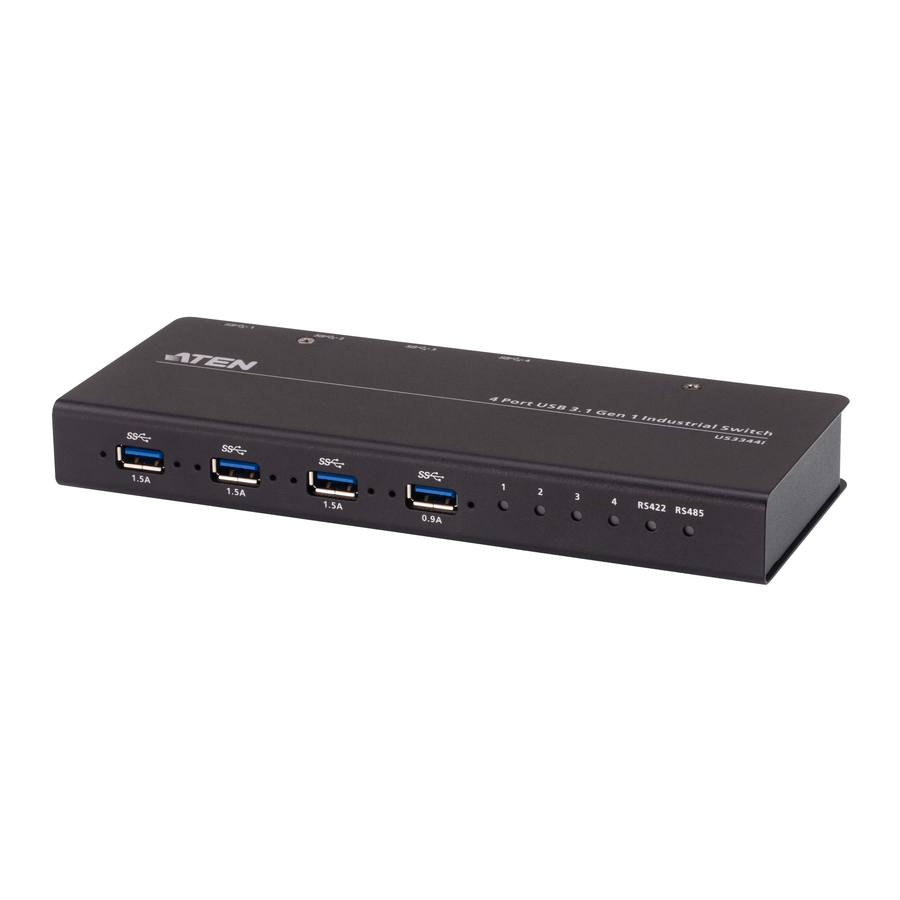

Mtazamo wa mbele
- Bandari ya Pembeni ya USB Aina-A
- LED za Kiashiria cha Bandari
- LED za RS-422/RS-485
Mtazamo wa nyuma
- Ingizo la Nguvu (Jeki ya DC)
- Ingizo la Nguvu (Kizuizi cha Terminali ya DC)
- Jeki ya Kichaguzi cha Mbali
- Swichi ya DIP ya Udhibiti
- Ingizo la Amri ya Mfululizo ya RS-422/RS-485 (Kizuizi cha Terminali)
- Bandari ya Mwenyeji ya USB Aina-B
- Kichaguzi cha Mbali cha Bandari
| Pini | RS-422 (waya 4) | RS-485 (waya 2) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Data + (A) |
| 5 | RxD - (A) | Data – (B) |
Kwa muunganisho wa RS-422, vituo vya T +/- vya mfumo wako wa kichaguzi lazima viunganishwe na R +/- ya kizuizi cha terminali, na kinyume chake (mfano T+ hadi R+, T- hadi R-).
Ufungaji wa Vifaa
Rejelea mchoro wa ufungaji hapo juu na ufanye yafuatayo:
- Chomeka ncha ya USB 3.1 Gen 1 Aina-A ya kebo za USB zilizojumuishwa kwenye kompyuta zako (hadi kompyuta 4) na uchomeke ncha ya USB 3.1 Gen 1 Aina-B ya kebo za USB zilizojumuishwa nyuma ya US3344I.
- Chomeka vifaa vyako vya pembeni vya USB kwenye bandari za pembeni za USB aina-A za US3344I.
- Chomeka Kichaguzi cha Mbali cha Bandari kwenye Jeki ya Kichaguzi cha Mbali.
- (Hiari) Kuandaa Kichaguzi cha Bandari ya Amri ya Mfululizo ya RS-422/RS-485:
- Chagua mawimbi ya mfululizo ya uteuzi wa bandari (RS-422/RS-485) kutoka kwa Swichi ya DIP upande wa nyuma wa US3344I.
- Chagua kitendakazi cha terminali ya mfululizo kutoka kwa Swichi ya DIP upande wa nyuma wa US3344I.
- Ingiza waya za amri kwenye adapta ya kizuizi cha terminali ya RS-422/RS-485 kulingana na ishara iliyoandikwa ya chasi. Kaza skrubu za slot. Chomeka adapta ya kizuizi cha terminali kwenye Bandari ya Amri ya Mfululizo.
Kumbuka:
- Unaweza kuunganisha Kichaguzi cha Mbali cha Bandari na Vichaguzi vya Bandari ya Amri ya Mfululizo kwa uteuzi wa bandari.
- Kwa muunganisho wa RS-422, vituo vya T +/- vya mfumo wako wa kichaguzi lazima viunganishwe na vituo vya R +/- vya kizuizi cha terminali, na kinyume chake (mfano T+ hadi R+, T- hadi R-).
- Andaa ingizo la nguvu kwa ama:
- Kuunganisha Kizuizi cha Terminali ya DC kwa Ingizo la Nguvu1: Ingiza waya za DC + na - (9 hadi 24V DC) kwenye adapta ya kizuizi cha terminali ya DC kulingana na ishara iliyoandikwa. Kaza skrubu za slot. Chomeka adapta ya kizuizi cha terminali kwenye US3344I; Au
- (Hiari) Kuunganisha adapta ya nguvu 2 kwenye jeki ya ingizo la nguvu ya DC.
Kumbuka:
- Ikiwa ingizo zote mbili za nguvu zimeunganishwa, nguvu kutoka kwa jeki ya DC itapewa kipaumbele.
- Inapatikana kwa ununuzi tofauti kutoka kwa muuzaji wako wa karibu wa ATEN (Nambari ya Sehemu: 0AD8-8012-33MG)
Kupachika
Tumia skrubu zilizotolewa na kifaa cha kupachika ili kukaza bracket ya kupachika chini ya kitengo (Rejelea michoro iliyoonyeshwa hapo juu).
Kupachika kwenye Rack
Kaza bracket ya kupachika kwenye eneo lolote linalofaa kwenye rack.
Kupachika Ukutani
Tumia shimo la skrubu la katikati la bracket ya kupachika ili kupachika kitengo ukutani.
