ATEN US3344I - 4x4 USB 3.1 Gen 1 Industrial Hub Switch Vodnik za hiter začetek

Vsebina

1 Vsebina paketa
2 Pregled strojne opreme
3 Namestitev strojne opreme
4 Montaža
5 Prenesi navodilo
6 V drugih jezikih

Vsebina paketa

1 4x4 USB 3.1 Gen 1 Industrial Hub Switch (Industrijsko stikalo vozlišča 4x4 USB 3.1 Gen 1)
2 USB 3.1 Gen 1 Type-B to Type-A Cable 1.2M (kabel USB 3.1 Gen 1 tipa B na tip A 1,2 m)
2 USB 3.1 Gen 1 Type-B to Type-A Cable 1.8M (kabel USB 3.1 Gen 1 tipa B na tip A 1,8 m)
1 Remote Port Selector (Daljinski izbirnik vrat)
1 Mounting Kit (Montažni komplet)
1 Terminal Block Adapter Set (Komplet adapterjev priključnega bloka) (RS-422/RS-485 in adapter priključnega bloka DC)
1 User Instructions (Navodila za uporabo)

Pregled strojne opreme

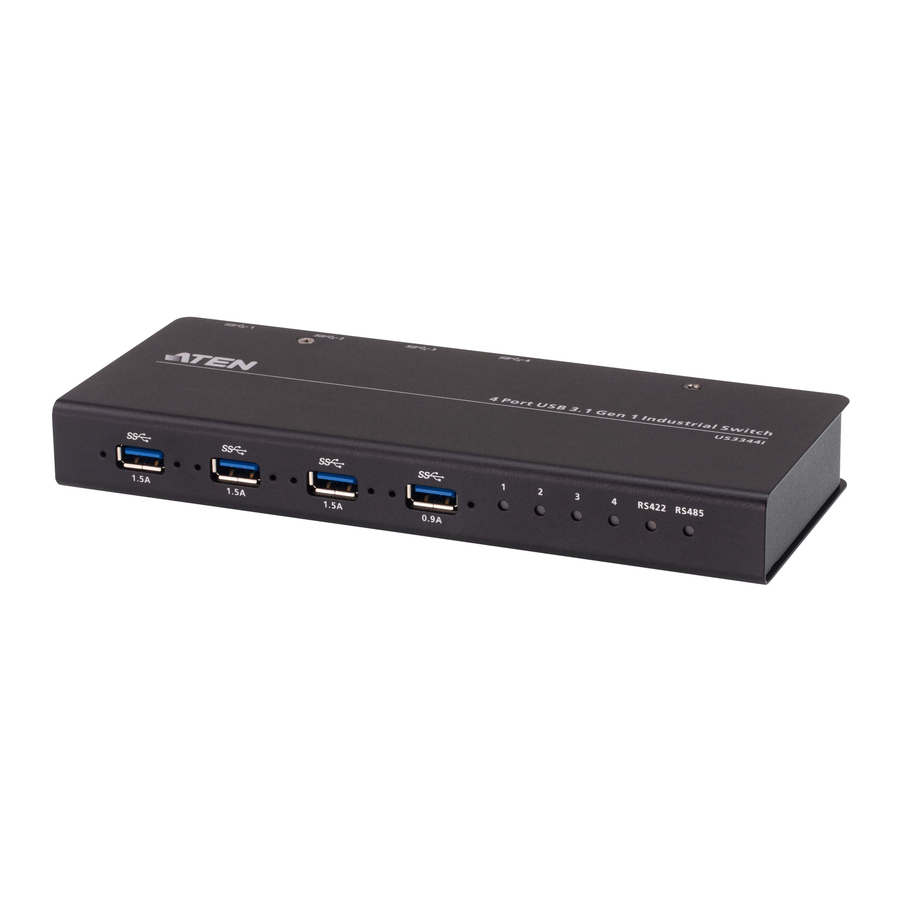

Pogled od spredaj

USB Type-A Peripheral Port (Zunanja vrata USB tipa A)
Port Indicator LEDs (LED diode indikatorja vrat)
RS-422/RS-485 LEDs (LED diode RS-422/RS-485)

Pogled od zadaj

Power Input (DC Jack) (Vhod za napajanje (DC vtičnica))
Power Input (DC Terminal Block) (Vhod za napajanje (DC priključni blok))
Remote Selector Jack (Vtičnica za daljinski izbirnik)
Control DIP Switch (Krmilno DIP stikalo)

RS-422/RS-485 Serial Command Input (Terminal Block) (Serijski ukazni vhod RS-422/RS-485 (priključni blok))
USB Type-B Host Port (Gostiteljska vrata USB tipa B)
Remote Port Selector (Daljinski izbirnik vrat)

Pin	RS-422 (4-wire) (RS-422 (4-žilni))	RS-485 (2-wire) (RS-485 (2-žilni))
1	GND	GND
2	TxD - (A)	-
3	TxD + (B)	-
4	RxD + (B)	Data + (A) (Podatki + (A))
5	RxD - (A)	Data – (B) (Podatki – (B))

Za povezavo RS-422 morajo biti priključki T +/- vašega izbirnega sistema povezani s priključki R +/- priključnega bloka in obratno (npr. T+ na R+, T- na R-).

Namestitev strojne opreme

Glejte zgornji diagram namestitve in naredite naslednje:

Priključite konec USB 3.1 Gen 1 tipa A priloženih kablov USB v vaše računalnike (do 4 računalnike) in priključite konec USB 3.1 Gen 1 tipa B priloženih kablov USB v zadnjo stran US3344I.
Priključite vaše zunanje naprave USB v zunanja vrata USB tipa A US3344I.
Priključite daljinski izbirnik vrat v vtičnico za daljinski izbirnik.
(Izbirno) Priprava serijskega ukaznega izbirnika vrat RS-422/RS-485:
1. Izberite serijski signal za izbiro vrat (RS-422/RS-485) iz DIP stikala na zadnji strani US3344I.
2. Izberite funkcijo serijskega terminala iz DIP stikala na zadnji strani US3344I.
3. Vstavite ukazne žice v adapter priključnega bloka RS-422/RS-485 v skladu z označeno oznako ohišja. Privijte vijake reže. Priključite adapter priključnega bloka na serijska ukazna vrata.
  Opomba:

Za izbiro vrat lahko povežete tako daljinski izbirnik vrat kot serijski ukazni izbirnik vrat.
Za povezavo RS-422 morajo biti priključki T +/- vašega izbirnega sistema povezani s priključki R +/- priključnega bloka in obratno (npr. T+ na R+, T- na R-).

Pripravite vhod za napajanje na enega od naslednjih načinov:
1. Priključitev priključnega bloka DC za vhod napajanja¹: Vstavite žice DC + in - (9 do 24 V DC) v adapter priključnega bloka DC v skladu z označeno oznako. Privijte vijake reže. Priključite adapter priključnega bloka na US3344I; ali
2. (Izbirno) Priključitev napajalnika 2 na vtičnico za vhod napajanja DC.
  Opomba:

Če sta priključena oba vhoda za napajanje, bo imelo prednost napajanje iz vtičnice DC.
Na voljo za nakup posebej pri vašem najbližjem prodajalcu ATEN (št. dela: 0AD8-8012-33MG)
