ATEN US3344I - Commutateur de hub industriel 4x4 USB 3.1 Gen 1 - Guide de démarrage rapide
Contenu de l'emballage
- 1 commutateur de hub industriel 4x4 USB 3.1 Gen 1
- 2 câbles USB 3.1 Gen 1 Type-B vers Type-A de 1,2 M
- 2 câbles USB 3.1 Gen 1 Type-B vers Type-A de 1,8 M
- 1 sélecteur de port à distance
- 1 kit de montage
- 1 jeu d'adaptateurs de bornier (un adaptateur de bornier RS-422/RS-485 et un adaptateur de bornier DC)
- 1 manuel d'utilisation
Présentation du matériel

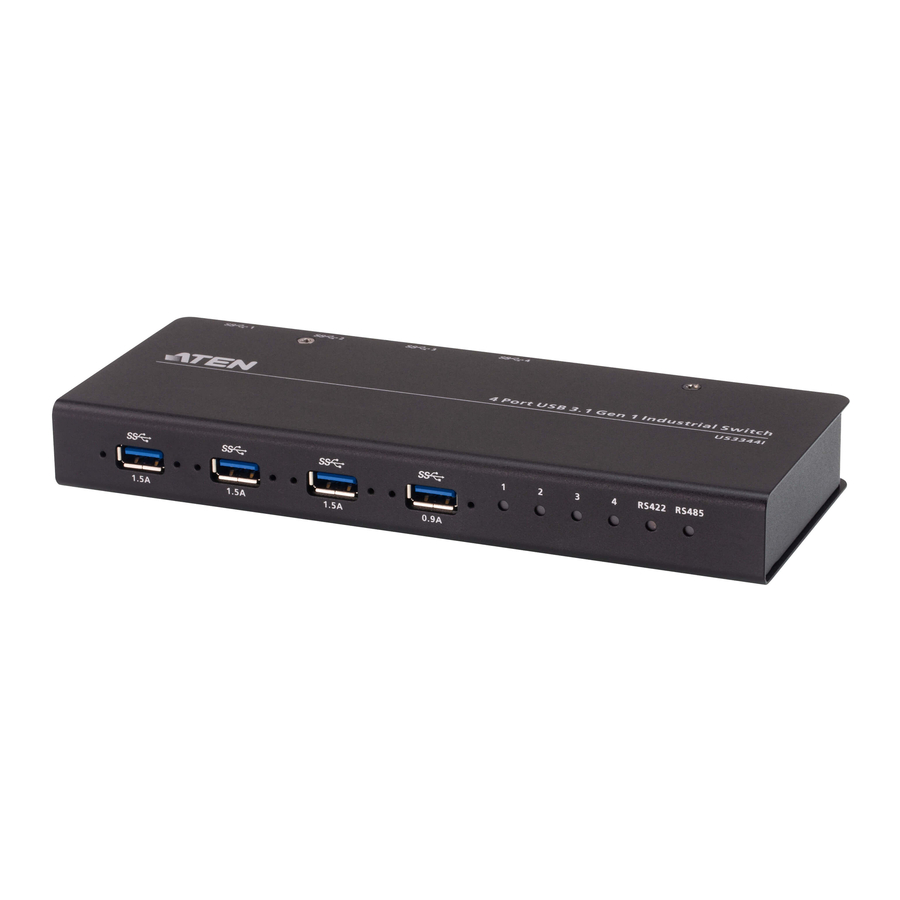

Vue avant
- Port périphérique USB Type-A
- LED d'indicateur de port
- LED RS-422/RS-485
Vue arrière
- Entrée d'alimentation (prise DC)
- Entrée d'alimentation (bornier DC)
- Prise du sélecteur à distance
- Commutateur DIP de commande
- Entrée de commande série RS-422/RS-485 (bornier)
- Port hôte USB Type-B
- Sélecteur de port à distance
| Broche | RS-422 (4 fils) | RS-485 (2 fils) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Data + (A) |
| 5 | RxD - (A) | Data – (B) |
Pour une connexion RS-422, les bornes T +/- de votre système de sélection doivent être connectées aux bornes R +/- du bornier, et vice versa (par exemple T+ à R+, T- à R-).
Installation du matériel
Reportez-vous au schéma d'installation ci-dessus et procédez comme suit :
- Branchez l'extrémité USB 3.1 Gen 1 Type-A des câbles USB fournis à vos ordinateurs (jusqu'à 4 ordinateurs) et branchez l'extrémité USB 3.1 Gen 1 Type-B des câbles USB fournis à l'arrière du US3344I.
- Branchez vos périphériques USB aux ports périphériques USB Type-A du US3344I.
- Branchez le sélecteur de port à distance à la prise du sélecteur à distance.
- (Facultatif) Préparation du sélecteur de port de commande série RS-422/RS-485 :
- Sélectionnez un signal série de sélection de port (RS-422/RS-485) à partir du commutateur DIP situé à l'arrière du US3344I.
- Sélectionnez la fonction de terminal série à partir du commutateur DIP situé à l'arrière du US3344I.
- Insérez les fils de commande dans l'adaptateur de bornier RS-422/RS-485 conformément aux indications figurant sur le châssis. Serrez les vis des fentes. Branchez l'adaptateur de bornier au port de commande série.
Remarque:
- Vous pouvez connecter à la fois le sélecteur de port à distance et les sélecteurs de port de commande série pour la sélection de port.
- Pour une connexion RS-422, les bornes T +/- de votre système de sélection doivent être connectées aux bornes R +/- du bornier, et vice versa (par exemple T+ à R+, T- à R-).
- Préparez une entrée d'alimentation de l'une des manières suivantes :
- Connexion du bornier DC pour l'entrée d'alimentation1: Insérez les fils DC + et - (9 à 24V DC) dans l'adaptateur de bornier DC conformément aux indications. Serrez les vis des fentes. Branchez l'adaptateur de bornier au US3344I ; Ou
- (Facultatif) Connexion d'un adaptateur secteur 2 à la prise d'entrée d'alimentation DC.
Remarque:
- Si les deux entrées d'alimentation sont connectées, l'alimentation de la prise DC sera prioritaire.
- Disponible à l'achat séparément auprès de votre revendeur ATEN le plus proche (réf. : 0AD8-8012-33MG)
Montage
Utilisez les vis fournies avec le kit de montage pour fixer le support de montage au bas de l'unité (reportez-vous aux schémas ci-dessus).
Montage en rack
Vissez le support de montage à tout emplacement pratique sur le rack.
Montage mural
Utilisez le trou de vis central du support de montage pour fixer l'unité au mur.
