ATEN CS1732A, CS1734A - Guide de démarrage rapide du commutateur KVMP USB à 2/4 ports

Contenu de l'emballage

1 commutateur KVMP USB CS-1732A/CS-1734A
2/4 jeux de câbles KVM personnalisés
1 câble de mise à niveau du firmware
1 Instructions d'utilisation

Configuration requise

Console

• Un moniteur VGA, SVGA ou Multisync capable de la plus haute résolution que vous utiliserez sur n'importe quel ordinateur de l'installation.
• Une souris USB
• Un clavier USB

Ordinateur
L'équipement suivant doit être installé sur chaque ordinateur :

• Une carte VGA, SVGA ou Multisync.
• Un port USB Type A, ou des ports clavier et souris PS/2.

Câbles
Seuls les jeux de câbles spécifiquement conçus pour fonctionner avec ce commutateur peuvent être utilisés pour se connecter aux ordinateurs. 2/4 jeux de câbles sont fournis avec le paquet CS-1732A/CS-1734A.

Aperçu du matériel

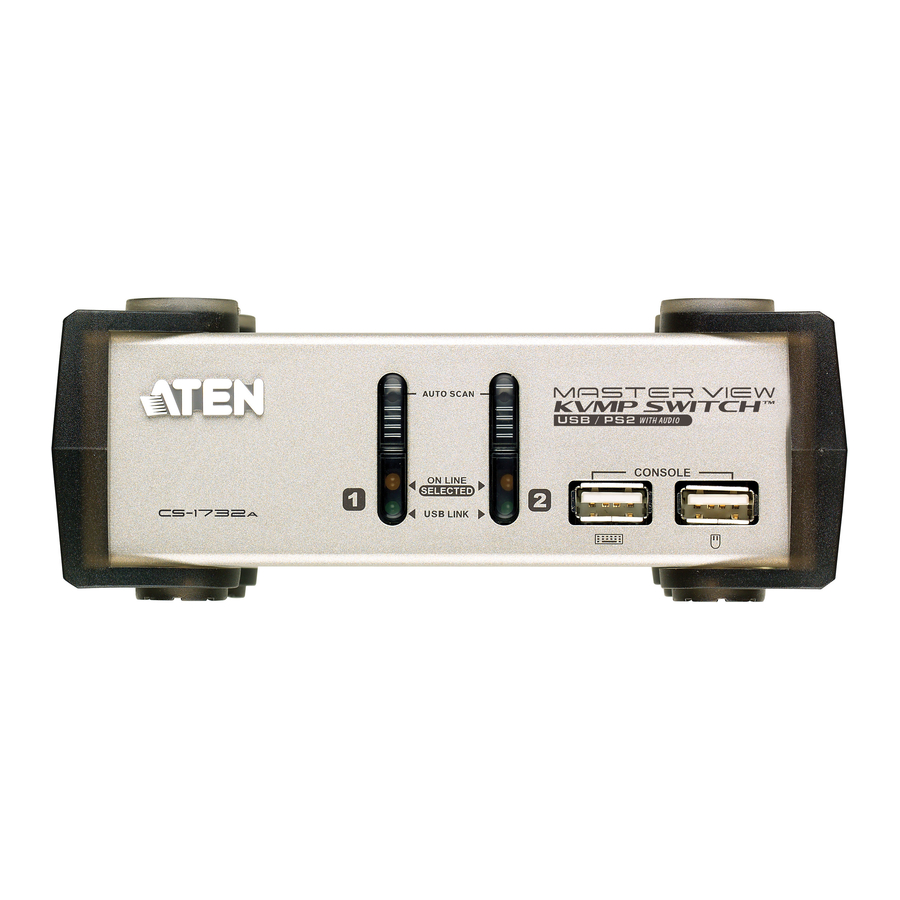

1. Commutateurs de sélection de port
2. Voyants de port
3. Ports console USB

1. Prises audio de la console
2. Ports périphériques USB
3. Section de mise à niveau du firmware
4. Prise d'alimentation
5. Port moniteur
6. Section des ports CPU

Installation du matériel

1. Branchez votre clavier USB et votre souris USB dans les ports USB situés sur le panneau avant de l'unité.
2. Branchez votre moniteur, vos haut-parleurs et votre microphone dans les ports moniteur, haut-parleurs et microphone de la console situés sur le panneau arrière de l'unité.
3. Branchez le connecteur SPHD du câble KVM dans n'importe quel port CPU disponible sur le commutateur. Branchez les câbles de microphone et de haut-parleur fournis dans les prises microphone et haut-parleur du port CPU. Assurez-vous que toutes les fiches sont dans les mêmes prises de port CPU (toutes dans le port 1, toutes dans le Port 2, etc.).
4. À l'autre extrémité du câble :
   1. Pour une connexion USB, branchez les câbles USB, vidéo, microphone et haut-parleur dans leurs ports respectifs sur l'ordinateur.
   2. Pour une connexion PS/2, branchez les câbles clavier, souris, vidéo, microphone et haut-parleur dans leurs ports respectifs sur l'ordinateur.
5. Répétez les étapes 3 et 4 pour tout autre ordinateur que vous connectez.
6. Si vous choisissez d'utiliser une alimentation externe, branchez le câble de l'adaptateur secteur dans la prise d'alimentation du commutateur, puis branchez l'adaptateur secteur dans une source d'alimentation CA.
7. Mettez sous tension les ordinateurs.

Fonctionnement

1. Activation du mode raccourci clavier : Appuyez deux fois sur [Scroll Lock]
2. Parcourir les ports : [Scroll Lock] [Scroll Lock] [Enter]

Opérations détaillées des raccourcis clavier

[n] représente un nombre entre 1 et 99

[K] représente le focus KVM

[U] représente le périphérique USB

[S] représente les haut-parleurs et le microphone

[A] représente la fonction de balayage automatique

Pour une liste complète des fonctions de raccourcis clavier, veuillez vous référer au manuel d'utilisation

Avis important

Dans un souci de protection de l'environnement, ATEN ne fournit pas de manuel d'utilisation imprimé complet pour ce produit. Si les informations contenues dans ce guide de démarrage rapide ne vous suffisent pas pour configurer et utiliser votre produit, veuillez visiter notre site web www.aten.com, et télécharger le manuel d'utilisation complet.

Enregistrement en ligne

http://eservice.aten.com

Support téléphonique technique

International :
886-2-86926959

Amérique du Nord :
1-888-999-ATEN Ext: 4988

Royaume-Uni :
44-8-4481-58923

Toutes les informations, documentations, firmwares, utilitaires logiciels et spécifications contenus dans ce paquet sont sujets à modification sans notification préalable du fabricant. Veuillez visiter notre site web http://www.aten.com/download/?cid=dds pour les versions les plus récentes.
