ATEN CS1732A, CS1734A - 2/4-Port USB KVMP Switch - Skrócona instrukcja obsługi

Wymagania

Konsola

Komputer
Na każdym komputerze musi być zainstalowany następujący sprzęt:

• Karta VGA, SVGA lub Multisync.
• Port USB typu A lub porty klawiatury i myszy PS/2.

Kable
Do łączenia z komputerami można używać tylko zestawów kabli specjalnie zaprojektowanych do współpracy z tym przełącznikiem. Zestawy 2/4 kabli są dostarczane z pakietem CS-1732A/CS-1734A.

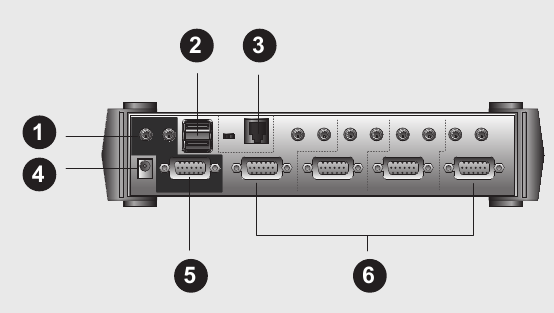

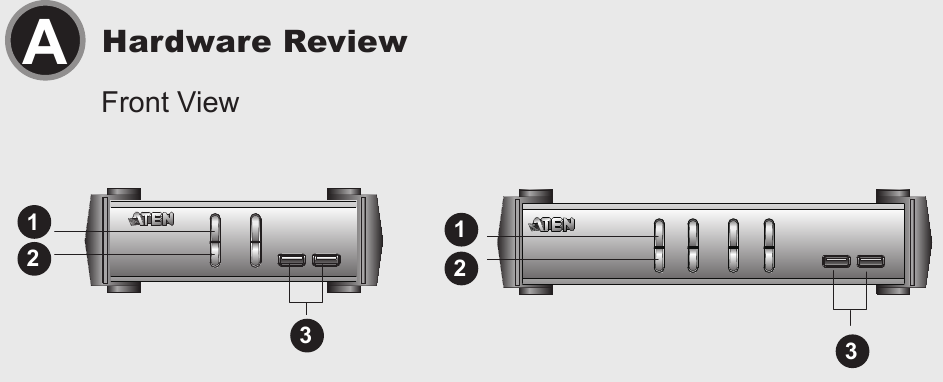

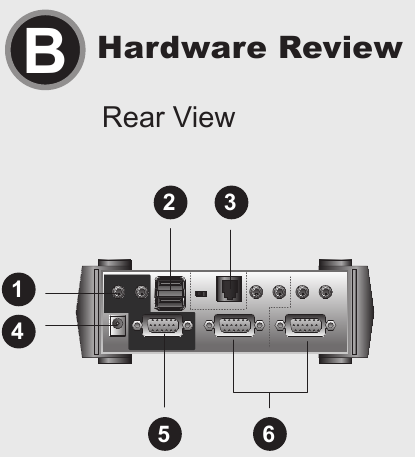

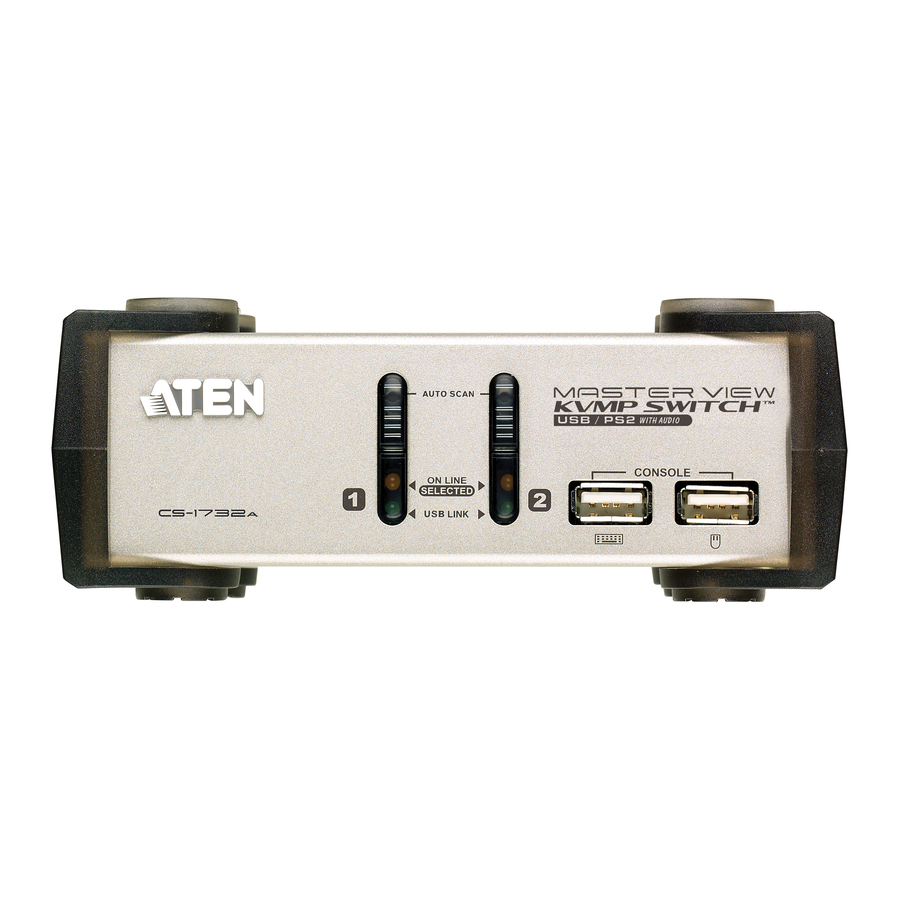

Przegląd sprzętu

1. Przełączniki wyboru portu
2. Diody LED portów
3. Porty konsoli USB

1. Gniazda audio konsoli
2. Porty urządzeń peryferyjnych USB
3. Sekcja aktualizacji oprogramowania układowego
4. Gniazdo zasilania
5. Port monitora
6. Sekcja portu CPU

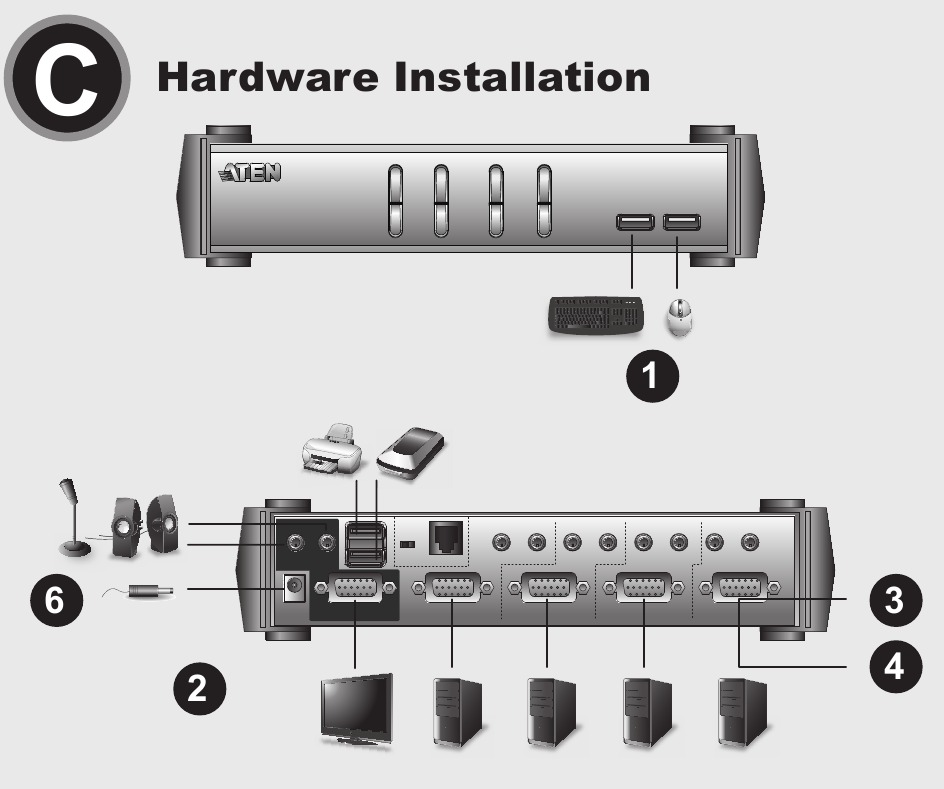

Instalacja sprzętu

1. Podłącz klawiaturę USB i mysz USB do portów USB znajdujących się na panelu przednim urządzenia.
2. Podłącz monitor, głośniki i mikrofon do portów monitora, głośników i mikrofonu konsoli znajdujących się na panelu tylnym urządzenia.
3. Podłącz złącze SPHD kabla KVM do dowolnego dostępnego portu CPU na przełączniku. Podłącz dołączone kable mikrofonu i głośników do gniazd mikrofonu i głośników portu CPU. Upewnij się, że wszystkie wtyczki znajdują się w tych samych gniazdach portu CPU (wszystkie w porcie 1, wszystkie w porcie 2 itd.).

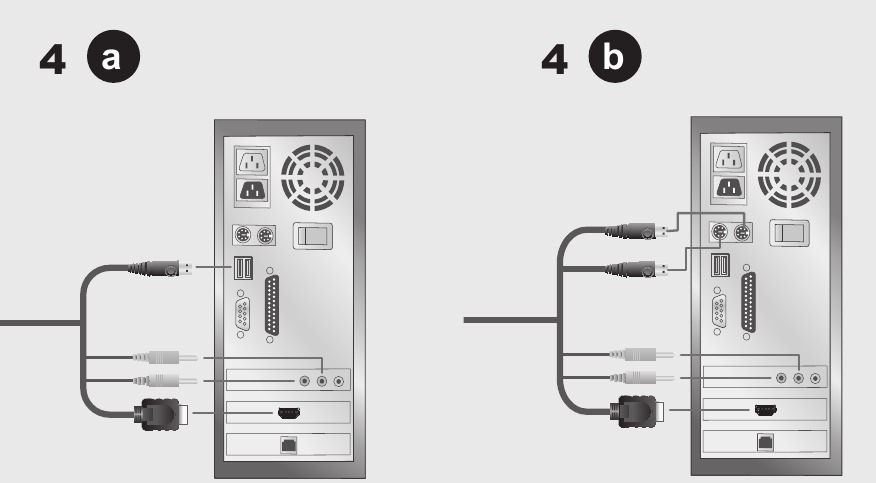

4. Na drugim końcu kabla:
   1. W przypadku połączenia USB podłącz kable USB, wideo, mikrofonu i głośników do odpowiednich portów w komputerze.
   2. W przypadku połączenia PS/2 podłącz kable klawiatury, myszy, wideo, mikrofonu i głośników do odpowiednich portów w komputerze.
5. Powtórz kroki 3 i 4 dla wszystkich innych podłączanych komputerów.
6. Jeśli zdecydujesz się na użycie zasilania zewnętrznego, podłącz kabel zasilacza do gniazda zasilania przełącznika, a następnie podłącz zasilacz do źródła zasilania prądem zmiennym.
7. Włącz zasilanie komputerów.

Obsługa

1. Wywoływanie trybu Hotkey: Naciśnij [Scroll Lock] dwa razy
2. Przechodzenie między portami: [Scroll Lock] [Scroll Lock] [Enter]

Szczegółowe operacje Hotkey

[n] oznacza liczbę od 1 do 99

[K] oznacza fokus KVM

[U] oznacza urządzenie USB

[S] oznacza głośniki i mikrofon

[A] oznacza funkcję automatycznego skanowania

Pełna lista funkcji Hotkey znajduje się w instrukcji obsługi

Ważna uwaga

Mając na uwadze ochronę środowiska, firma ATEN nie dostarcza w pełni wydrukowanej instrukcji obsługi tego produktu. Jeśli informacje zawarte w Skróconej instrukcji obsługi nie są wystarczające do skonfigurowania i obsługi produktu, odwiedź naszą stronę internetową www.aten.com i pobierz pełną instrukcję obsługi.

Rejestracja online

http://eservice.aten.com

Pomoc techniczna przez telefon

Międzynarodowa:
886-2-86926959

Ameryka Północna:
1-888-999-ATEN Ext: 4988

Wielka Brytania:
44-8-4481-58923

Wszystkie informacje, dokumentacja, oprogramowanie układowe, narzędzia programowe i specyfikacje zawarte w tym pakiecie mogą ulec zmianie bez wcześniejszego powiadomienia przez producenta. Odwiedź naszą stronę internetową http://www.aten.com/download/?cid=dds, aby uzyskać najnowsze wersje.
