ATEN CS1732A, CS1734A - Udhëzues i Shpejtë i Ndërruesit USB KVMP me 2/4 Porta

Kërkesat

Konsolë

Kompjuter
Pajisjet e mëposhtme duhet të jenë të instaluara në çdo kompjuter:

• Një kartë VGA, SVGA ose Multisync.
• Port USB Type A, ose porte tastiere dhe mausi PS/2.

Kabllot
Vetëm kompletet e kabllove të dizajnuara specifikisht për të punuar me këtë ndërrues mund të përdoren për t'u lidhur me kompjuterët. 2/4 komplete kabllosh janë të ofruara me paketën CS-1732A/CS-1734A.

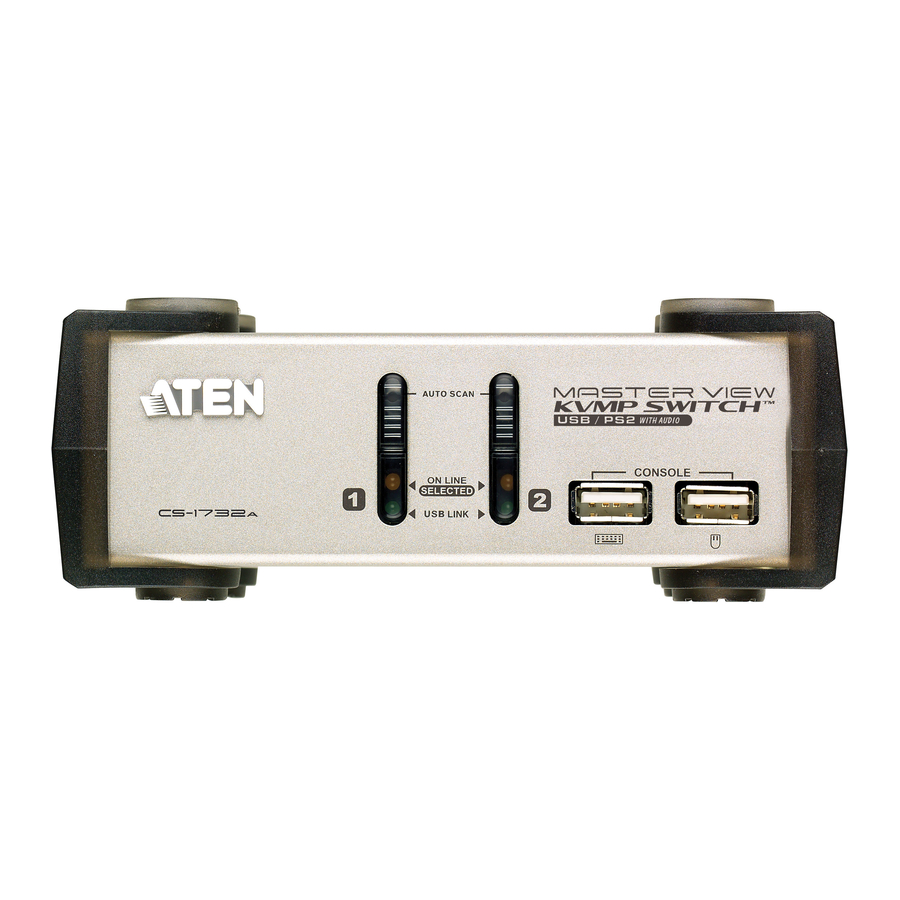

Rishikimi i Harduerit

1. Çelësat e Përzgjedhjes së Portit
2. LED-et e Portit
3. Portet e Konsolës USB

1. Fole Audio e Konsolës
2. Portet periferike USB
3. Seksioni i Përmirësimit të Firmuerit
4. Foleja e Energjisë
5. Porti i Monitorit
6. Seksioni i Portit CPU

Instalimi i Harduerit

1. Futni tastierën USB dhe mausin USB në portet USB që ndodhen në panelin e përparmë të njësisë.
2. Futni monitorin, altoparlantët dhe mikrofonin tuaj në monitorin e konsolës, altoparlantin dhe portet e mikrofonit që ndodhen në panelin e pasmë të njësisë.
3. Futni lidhësin SPHD të kabllit KVM në çdo port CPU të disponueshëm në ndërrues. Futni kabllot shoqëruese të mikrofonit dhe altoparlantit në folete e mikrofonit dhe altoparlantit të portit CPU. Sigurohuni që të gjitha spinat të jenë në të njëjtat fole të portit CPU (të gjitha në portin 1, të gjitha në Portin 2, etj.).
4. Në anën tjetër të kabllit:
   1. Për një lidhje USB, futni kabllot USB, video, mikrofon dhe altoparlant në portet e tyre përkatëse në kompjuter.
   2. Për një lidhje PS/2, futni tastierën, mausin, videon, mikrofonin dhe kabllot e altoparlantit në portet e tyre përkatëse në kompjuter.
5. Përsëritni hapat 3 dhe 4 për çdo kompjuter tjetër që po lidhni.
6. Nëse zgjidhni të përdorni energji të jashtme, futni kabllon e përshtatësit të energjisë në Folejen e Energjisë të ndërruesit, pastaj futni përshtatësin e energjisë në një burim energjie AC.
7. Ndizni energjinë në kompjuterë.

Funksionimi

1. Thirrja e Modalitetit Hotkey: Shtypni [Scroll Lock] dy herë
2. Cikli nëpër Portet: [Scroll Lock] [Scroll Lock] [Enter]

Operacionet e Detajuara të Hotkey

[n] përfaqëson një numër midis 1-99

[K] përfaqëson fokusin KVM

[U] përfaqëson pajisjen USB

[S] përfaqëson altoparlantët dhe mikrofonin

[A] përfaqëson funksionin Auto Scan (Skanim Automatik)

Për një listë të plotë të funksioneve të Hotkey, referojuni manualit të përdoruesit

Njoftim i Rëndësishëm

Duke marrë parasysh mbrojtjen e mjedisit, ATEN nuk ofron një manual përdoruesi të printuar plotësisht për këtë produkt. Nëse informacioni i përfshirë në Udhëzuesin e Shpejtë të Fillimit nuk është i mjaftueshëm për ju për të konfiguruar dhe përdorur produktin tuaj, ju lutemi vizitoni faqen tonë të internetit www.aten.com, dhe shkarkoni manualin e plotë të përdoruesit.

Regjistrimi Online

http://eservice.aten.com

Mbështetje Teknike Telefonike

Ndërkombëtare:
886-2-86926959

Amerika e Veriut:
1-888-999-ATEN Ext: 4988

Mbretëria e Bashkuar:
44-8-4481-58923

I gjithë informacioni, dokumentacioni, firmueri, programet e softuerit dhe specifikimet e përfshira në këtë paketë mund të ndryshojnë pa njoftim paraprak nga prodhuesi. Ju lutemi vizitoni faqen tonë të internetit http://www.aten.com/download/?cid=dds për versionet më të fundit.
