ATEN CS1732A, CS1734A - Οδηγός Γρήγορης Εκκίνησης Διακόπτη USB KVMP 2/4 Θυρών

Απαιτήσεις

Κονσόλα

Υπολογιστής
Ο ακόλουθος εξοπλισμός πρέπει να είναι εγκατεστημένος σε κάθε υπολογιστή:

• Μια κάρτα VGA, SVGA ή Multisync.
• Θύρα USB Type A ή θύρες πληκτρολογίου και ποντικιού PS/2.

Καλώδια
Μόνο σετ καλωδίων που έχουν σχεδιαστεί ειδικά για να λειτουργούν με αυτόν τον διακόπτη μπορούν να χρησιμοποιηθούν για σύνδεση με τους υπολογιστές. 2/4 σετ καλωδίων παρέχονται με το πακέτο CS-1732A/CS-1734A.

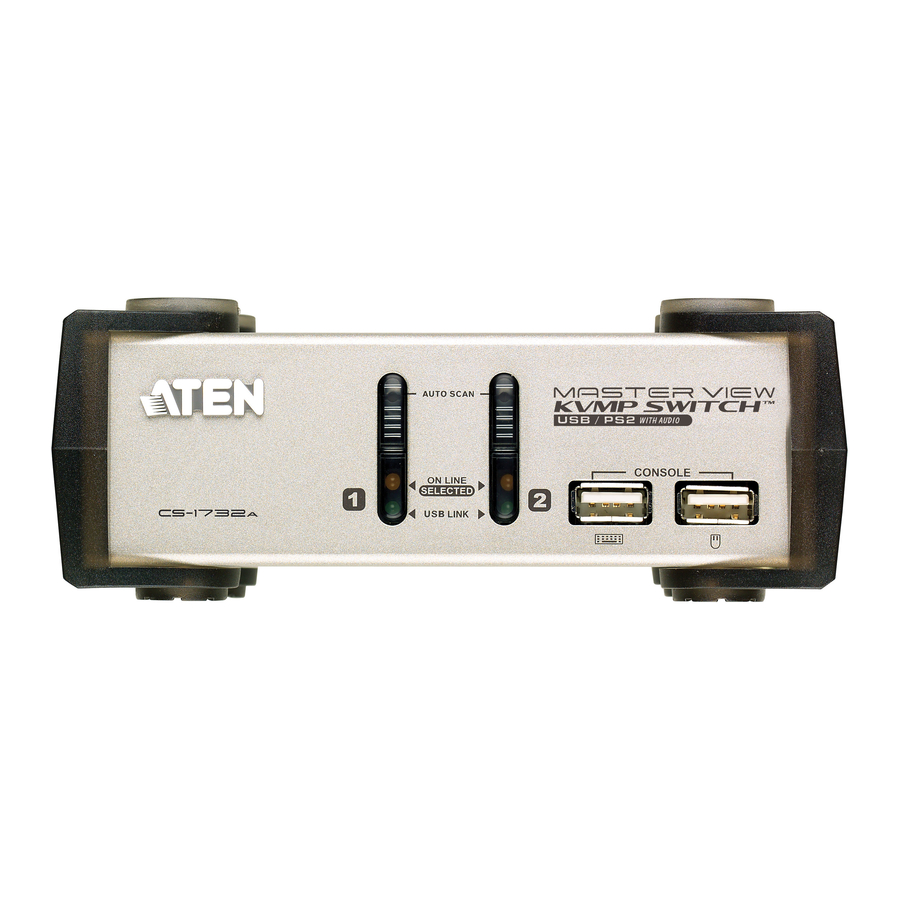

Επισκόπηση Υλικού

1. Διακόπτες Επιλογής Θύρας
2. LED Θύρας
3. Θύρες Κονσόλας USB

1. Υποδοχές Ήχου Κονσόλας
2. Θύρες Περιφερειακών USB
3. Τμήμα Αναβάθμισης Υλικολογισμικού
4. Υποδοχή Τροφοδοσίας
5. Θύρα Μόνιτορ
6. Τμήμα Θύρας CPU

Εγκατάσταση Υλικού

1. Συνδέστε το πληκτρολόγιο USB και το ποντίκι USB στις θύρες USB που βρίσκονται στην μπροστινή όψη της μονάδας.
2. Συνδέστε το μόνιτορ, τα ηχεία και το μικρόφωνο στις θύρες μόνιτορ, ηχείων και μικροφώνου της κονσόλας που βρίσκονται στην πίσω όψη της μονάδας.
3. Συνδέστε τον σύνδεσμο SPHD του καλωδίου KVM σε οποιαδήποτε διαθέσιμη θύρα CPU στον διακόπτη. Συνδέστε τα συνοδευτικά καλώδια μικροφώνου και ηχείων στις υποδοχές μικροφώνου και ηχείων της θύρας CPU. Βεβαιωθείτε ότι όλα τα βύσματα βρίσκονται στις ίδιες υποδοχές θύρας CPU (όλα στη θύρα 1, όλα στη θύρα 2, κ.λπ.).
4. Στο άλλο άκρο του καλωδίου:
   1. Για σύνδεση USB, συνδέστε τα καλώδια USB, βίντεο, μικροφώνου και ηχείων στις αντίστοιχες θύρες τους στον υπολογιστή.
   2. Για σύνδεση PS/2, συνδέστε τα καλώδια πληκτρολογίου, ποντικιού, βίντεο, μικροφώνου και ηχείων στις αντίστοιχες θύρες τους στον υπολογιστή.
5. Επαναλάβετε τα βήματα 3 και 4 για οποιονδήποτε άλλο υπολογιστή συνδέετε.
6. Εάν επιλέξετε να χρησιμοποιήσετε εξωτερική τροφοδοσία, συνδέστε το καλώδιο του μετασχηματιστή ρεύματος στην υποδοχή τροφοδοσίας του διακόπτη και, στη συνέχεια, συνδέστε τον μετασχηματιστή ρεύματος σε μια πηγή ρεύματος AC.
7. Ενεργοποιήστε την τροφοδοσία των υπολογιστών.

Λειτουργία

1. Ενεργοποίηση της Λειτουργίας Hotkey: Πατήστε [Scroll Lock] δύο φορές
2. Εναλλαγή μεταξύ των Θυρών: [Scroll Lock] [Scroll Lock] [Enter]

Λεπτομερείς Λειτουργίες Hotkey

[n] αντιπροσωπεύει έναν αριθμό μεταξύ 1-99

[K] αντιπροσωπεύει την εστίαση KVM

[U] αντιπροσωπεύει τη συσκευή USB

[S] αντιπροσωπεύει τα ηχεία και το μικρόφωνο

[A] αντιπροσωπεύει τη λειτουργία Αυτόματης Σάρωσης

Για μια πλήρη λίστα των λειτουργιών Hotkey, ανατρέξτε στο εγχειρίδιο χρήστη

Σημαντική Ειδοποίηση

Λαμβάνοντας υπόψη την προστασία του περιβάλλοντος, η ATEN δεν παρέχει ένα πλήρως τυπωμένο εγχειρίδιο χρήστη για αυτό το προϊόν. Εάν οι πληροφορίες που περιέχονται στον Οδηγό Γρήγορης Εκκίνησης δεν είναι αρκετές για να διαμορφώσετε και να χειριστείτε το προϊόν σας, επισκεφθείτε την ιστοσελίδα μας www.aten.com και κατεβάστε το πλήρες εγχειρίδιο χρήστη.

Ηλεκτρονική Εγγραφή

http://eservice.aten.com

Τεχνική Υποστήριξη μέσω Τηλεφώνου

Διεθνής:
886-2-86926959

Βόρεια Αμερική:
1-888-999-ATEN Ext: 4988

Ηνωμένο Βασίλειο:
44-8-4481-58923

Όλες οι πληροφορίες, η τεκμηρίωση, το υλικολογισμικό, τα βοηθητικά προγράμματα λογισμικού και οι προδιαγραφές που περιέχονται σε αυτό το πακέτο υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση από τον κατασκευαστή. Επισκεφθείτε την ιστοσελίδα μας http://www.aten.com/download/?cid=dds για τις πιο ενημερωμένες εκδόσεις.
