ATEN CS1732A, CS1734A - 2/4-Port USB KVMP Switch Gyors üzembe helyezési útmutató

Követelmények

Konzol

Számítógép
A következő berendezéseknek telepítve kell lenniük minden számítógépen:

• VGA, SVGA vagy Multisync kártya.
• USB A típusú port, vagy PS/2 billentyűzet és egér portok.

Kábelek
Csak a kifejezetten ehhez a kapcsolóhoz tervezett kábelkészletek használhatók a számítógépekhez való csatlakozáshoz. A CS-1732A/CS-1734A csomaghoz 2/4 kábelkészlet tartozik.

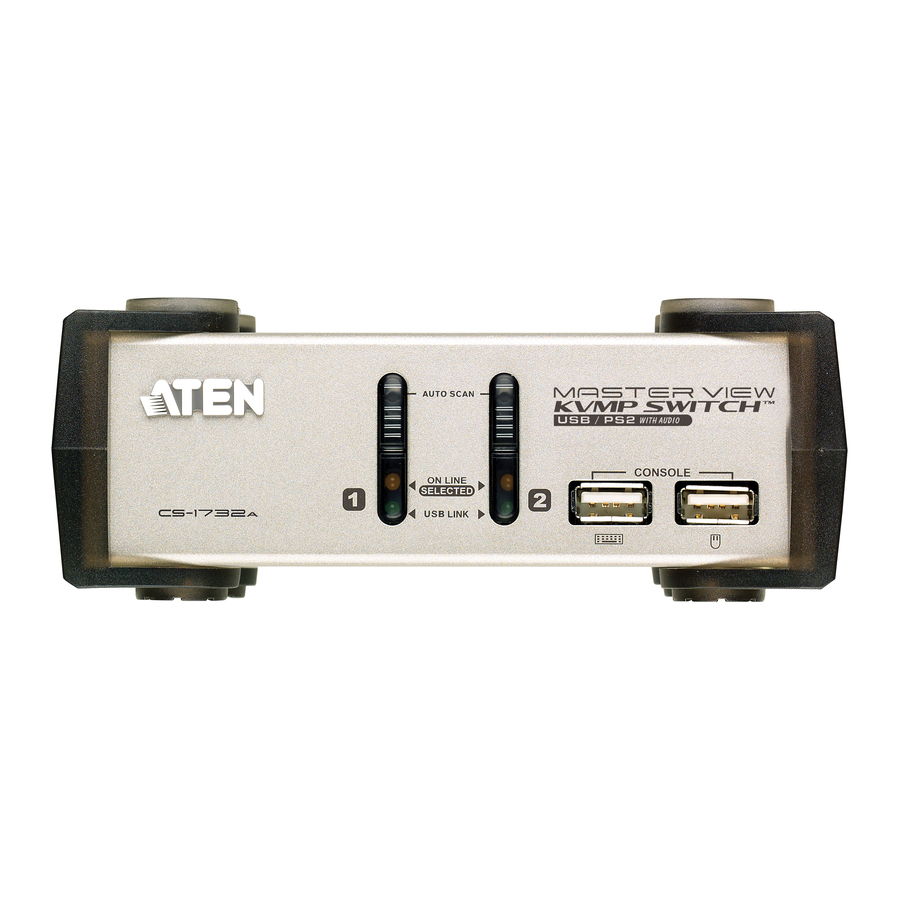

Hardver áttekintés

1. Portválasztó kapcsolók
2. Port LED-ek
3. USB konzol portok

1. Konzol audio csatlakozók
2. USB periféria portok
3. Firmware frissítési rész
4. Tápcsatlakozó
5. Monitor port
6. CPU port rész

Hardver telepítés

1. Csatlakoztassa az USB billentyűzetet és az USB egeret az egység előlapján található USB portokba.
2. Csatlakoztassa a monitort, a hangszórókat és a mikrofont az egység hátlapján található konzol monitor, hangszóró és mikrofon portokba.
3. Csatlakoztassa a KVM kábel SPHD csatlakozóját a kapcsoló bármelyik rendelkezésre álló CPU portjába. Csatlakoztassa a hozzá tartozó mikrofon- és hangszórókábeleket a CPU port mikrofon- és hangszórócsatlakozóiba. Győződjön meg arról, hogy az összes csatlakozó ugyanabban a CPU port aljzatban van (mind az 1. portban, mind a 2. portban stb.).
4. A kábel másik végén:
   1. USB csatlakozás esetén csatlakoztassa az USB, video, mikrofon és hangszóró kábeleket a számítógép megfelelő portjaiba.
   2. PS/2 csatlakozás esetén csatlakoztassa a billentyűzet, egér, video, mikrofon és hangszóró kábeleket a számítógép megfelelő portjaiba.
5. Ismételje meg a 3. és 4. lépést a többi csatlakoztatandó számítógép esetében.
6. Ha külső tápellátást szeretne használni, csatlakoztassa a hálózati adapter kábelét a kapcsoló tápcsatlakozójába, majd csatlakoztassa a hálózati adaptert egy váltóáramú áramforráshoz.
7. Kapcsolja be a számítógépek tápellátását.

Működés

1. Hotkey mód aktiválása: Nyomja meg kétszer a [Scroll Lock] (Görgőzárat) gombot
2. Portok közötti váltás: [Scroll Lock] (Görgőzár) [Scroll Lock] (Görgőzár) [Enter]

Részletes Hotkey műveletek

[n] egy 1-99 közötti számot jelöl

[K] a KVM fókuszt jelöli

[U] az USB eszközt jelöli

[S] a hangszórókat és a mikrofont jelöli

[A] az automatikus szkennelési funkciót jelöli

A gyorsbillentyű funkciók teljes listájáért tekintse meg a felhasználói kézikönyvet

Fontos figyelmeztetés

A környezetvédelem érdekében az ATEN nem biztosít teljes, nyomtatott felhasználói kézikönyvet ehhez a termékhez. Ha a Gyors üzembe helyezési útmutatóban található információk nem elegendőek a termék konfigurálásához és üzemeltetéséhez, kérjük, látogasson el weboldalunkra: www.aten.com, és töltse le a teljes felhasználói kézikönyvet.

Online regisztráció

http://eservice.aten.com

Technikai telefonos támogatás

Nemzetközi:
886-2-86926959

Észak-Amerika:
1-888-999-ATEN Ext: 4988

Egyesült Királyság:
44-8-4481-58923

A csomagban található minden információ, dokumentáció, firmware, szoftvereszköz és specifikáció a gyártó előzetes értesítése nélkül változhat. Kérjük, látogasson el weboldalunkra a legfrissebb verziókért: http://www.aten.com/download/?cid=dds.
