ATEN CS1732A, CS1734A - Guía de inicio rápido del switch KVMP USB de 2/4 puertos

Requisitos

Consola

Ordenador
El siguiente equipo debe estar instalado en cada ordenador:

• Una tarjeta VGA, SVGA o Multisync.
• Puerto USB tipo A, o puertos de teclado y ratón PS/2.

Cables
Solo se pueden utilizar juegos de cables diseñados específicamente para funcionar con este switch para conectarse a los ordenadores. Se proporcionan 2/4 juegos de cables con el paquete CS-1732A/CS-1734A.

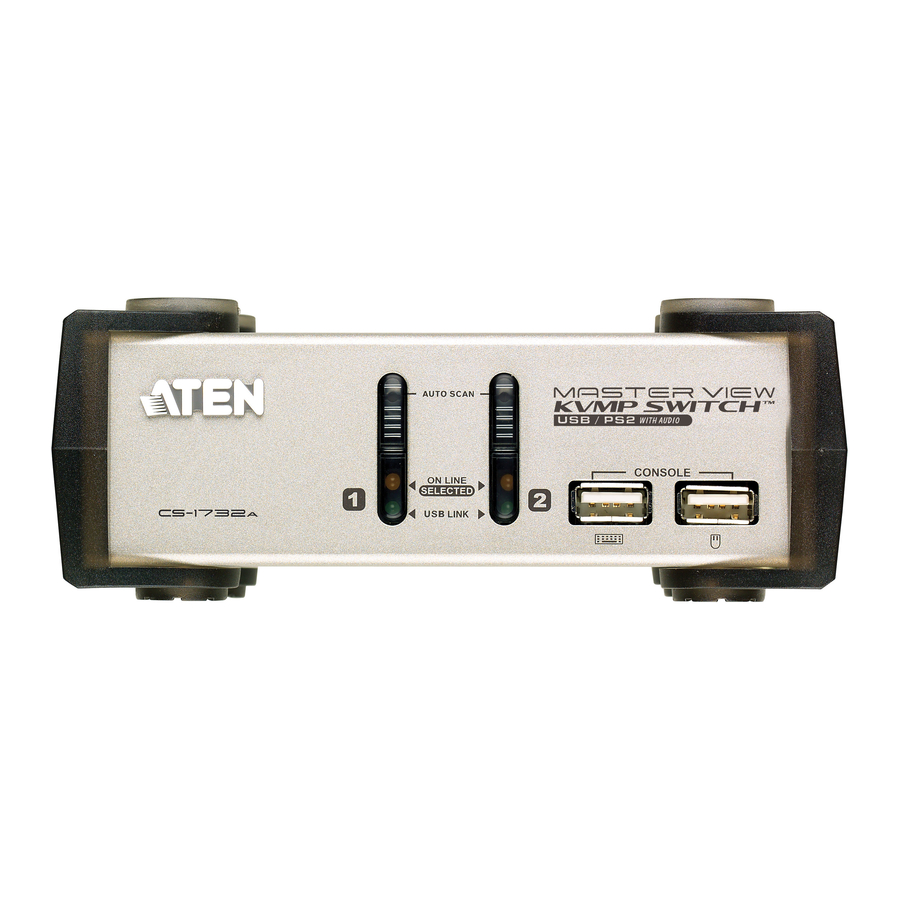

Revisión del hardware

1. Switches de selección de puerto
2. LED de puerto
3. Puertos de consola USB

1. Conectores de audio de la consola
2. Puertos periféricos USB
3. Sección de actualización de firmware
4. Conector de alimentación
5. Puerto del monitor
6. Sección de puerto de CPU

Instalación del hardware

1. Enchufe su teclado USB y su ratón USB en los puertos USB ubicados en el panel frontal de la unidad.
2. Enchufe su monitor, altavoces y micrófono en los puertos de monitor, altavoz y micrófono de la consola ubicados en el panel trasero de la unidad.
3. Enchufe el conector SPHD del cable KVM en cualquier puerto de CPU disponible en el switch. Enchufe los cables de micrófono y altavoz que lo acompañan en los conectores de micrófono y altavoz del puerto de CPU. Asegúrese de que todos los enchufes estén en los mismos conectores de puerto de CPU (todos en el puerto 1, todos en el puerto 2, etc.).
4. En el otro extremo del cable:
   1. Para una conexión USB, enchufe los cables USB, de vídeo, de micrófono y de altavoz en sus respectivos puertos en el ordenador.
   2. Para una conexión PS/2, enchufe los cables de teclado, ratón, vídeo, micrófono y altavoz en sus respectivos puertos en el ordenador.
5. Repita los pasos 3 y 4 para cualquier otro ordenador que esté conectando.
6. Si elige utilizar alimentación externa, enchufe el cable del adaptador de alimentación en el conector de alimentación del switch y, a continuación, enchufe el adaptador de alimentación en una fuente de alimentación de CA.
7. Encienda la alimentación de los ordenadores.

Funcionamiento

1. Invocar el modo de tecla de acceso rápido: Pulse [Bloq Despl] dos veces
2. Recorrer los puertos: [Bloq Despl] [Bloq Despl] [Intro]

Operaciones detalladas de teclas de acceso rápido

[n] representa un número entre 1 y 99

[K] representa el enfoque KVM

[U] representa el dispositivo USB

[S] representa los altavoces y el micrófono

[A] representa la función de escaneo automático

Para obtener una lista completa de las funciones de teclas de acceso rápido, consulte el manual de usuario

Aviso importante

Teniendo en cuenta la protección del medio ambiente, ATEN no proporciona un manual de usuario totalmente impreso para este producto. Si la información contenida en la Guía de inicio rápido no es suficiente para configurar y utilizar su producto, visite nuestro sitio web www.aten.com y descargue el manual de usuario completo.

Registro en línea

http://eservice.aten.com

Soporte telefónico técnico

Internacional:
886-2-86926959

Norteamérica:
1-888-999-ATEN Ext: 4988

Reino Unido:
44-8-4481-58923

Toda la información, documentación, firmware, utilidades de software y especificaciones contenidas en este paquete están sujetas a cambios sin previo aviso por parte del fabricante. Visite nuestro sitio web http://www.aten.com/download/?cid=dds para obtener las versiones más actualizadas.
