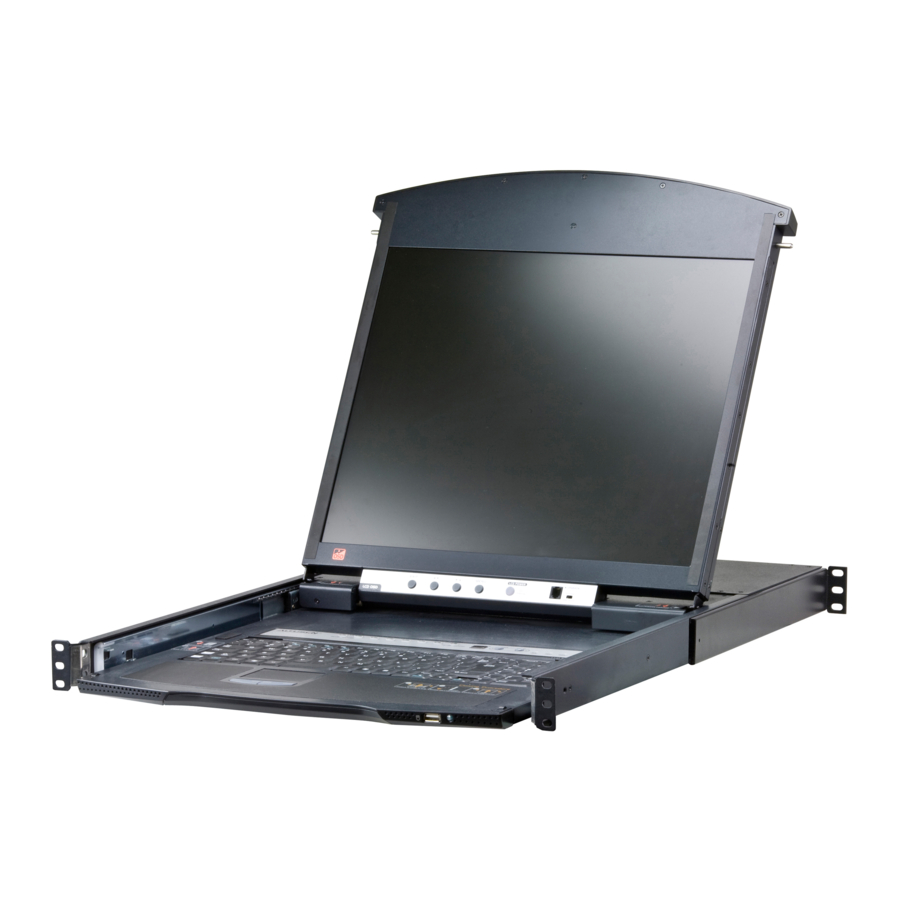

ATEN Altusen KL1508Ai, KL1516Ai - Guía de inicio rápido del switch KVM LCD de doble carril

Contenido del paquete

1 switch KVM LCD de doble carril KL1508Ai o KL1516Ai con un kit de montaje estándar
1 cable de alimentación
1 cable de actualización de firmware
2 soportes en L
1 Instrucciones para el usuario

Revisión del hardware

Vista frontal

1. Asa superior
2. Módulo LCD
3. Módulo de teclado
4. Asa inferior
5. LED de alimentación
6. Pestillo de liberación del teclado
7. Pestillo de liberación del LCD
8. Pestañas de montaje en rack
9. Luz de iluminación LED

Módulo de teclado

1. Teclado
2. Panel táctil
3. Puerto de ratón externo
4. LED de ID de estación
5. Área de selección de estación
6. LED de bloqueo e interruptor de reinicio
7. Botones y LED de selección de puerto

Módulo LCD

1. Pantalla LCD
2. Controles del LCD
3. Botón de encendido/apagado del LCD
4. Sección de actualización de firmware

Vista trasera

1. Terminal de puesta a tierra
2. Toma de corriente
3. Interruptor de alimentación
4. Puerto LAN
5. Puerto PON
6. Puerto de conexión en cadena
7. Selección de puerto de consola local
8. Selección de puerto KVM

Instalación del hardware

Montaje en rack estándar

1. Mientras una persona coloca el switch en el rack y lo mantiene en su lugar, la segunda persona atornilla ligeramente los soportes frontales al rack.
2. Mientras la primera persona sigue sujetando el switch en su lugar, la segunda persona desliza los soportes en L en los soportes de montaje laterales del switch, desde la parte trasera hasta que las bridas del soporte entren en contacto con el rack, luego atornilla los soportes en L al rack.
3. Después de que los soportes en L se hayan asegurado, apriete los tornillos del soporte frontal.
   Nota:
   1. Deje al menos 5,1 cm a cada lado para una ventilación adecuada, y al menos 12,7 cm en la parte posterior para el cable de alimentación y el espacio libre del cable.
   2. Descargue el manual del usuario de nuestro sitio web para obtener instrucciones detalladas sobre Montaje en rack opcional (se utilizan 2 soportes en L proporcionados en el contenido del paquete): www.aten.com

Instalación de una sola estación

1. Conecte a tierra el KL1508Ai / KL1516Ai conectando un extremo del cable de tierra al terminal de puesta a tierra, y el otro extremo del cable a un objeto conectado a tierra adecuado.
   Nota: No omita este paso. Una conexión a tierra adecuada ayuda a prevenir daños a la unidad por sobretensiones o electricidad estática.
2. Si elige instalar una consola externa, conecte su teclado, monitor y ratón a los puertos de consola ubicados en el panel posterior del switch. Los puertos están codificados por colores y marcados con un icono para identificarlos.
   Nota: Este paso es opcional.
3. Para cada una de las computadoras que está instalando, use un cable Cat 5e para conectar cualquier puerto KVM disponible a un cable adaptador KVM que sea apropiado para la computadora que está instalando.
   Nota: La distancia máxima admitida al cable adaptador es de 50 m.
4. Conecte el cable adaptador KVM a la computadora. Enchufe los conectores del cable adaptador en sus respectivos puertos en las computadoras que está instalando.
5. Enchufe el cable LAN o WAN en el puerto LAN del KL1508Ai / KL1516Ai.
6. Conecte el cable de alimentación al switch y a una fuente de alimentación de CA

Después de que el KL1508Ai / KL1516Ai esté cableado, puede encender la alimentación. Después de que el switch esté encendido, puede encender los servidores.

Funcionamiento

OSD

La visualización en pantalla (OSD, On Screen Display) es un método basado en menús para manejar el control de la computadora y las operaciones de conmutación. Todos los procedimientos comienzan desde la pantalla principal del OSD. Para mostrar la pantalla principal, toque la tecla de acceso rápido del OSD dos veces. La tecla de acceso rápido predeterminada es [Bloq Despl] (Scroll Lock). Puede cambiar la tecla de acceso rápido a la tecla Ctrl o la tecla Alt si lo desea.

Al ingresar al menú OSD, el sistema le pedirá un nombre de usuario y una contraseña. Por primera vez, ingrese el nombre de usuario y la contraseña predeterminados: administrator / password (administrador / contraseña). El sistema le pedirá que cambie la contraseña de inmediato.

Tabla de resumen de teclas de acceso rápido

Aviso de soporte y documentación

Toda la información, documentación, firmware, utilidades de software y especificaciones contenidas en este paquete están sujetas a cambios sin previo aviso por parte del fabricante. Para reducir el impacto ambiental de nuestros productos, la documentación y el software de ATEN se pueden encontrar en línea en http://www.aten.com/download/

Soporte técnico

www.aten.com/support

Escanee para obtener más información

© Copyright 2019 ATEN ® International Co., Ltd.

ATEN y el logotipo de ATEN son marcas comerciales de ATEN International Co., Ltd. Todos los derechos reservados. Todas las demás marcas comerciales son propiedad de sus respectivos dueños.

Este producto cumple con RoHS.

N.º de pieza PAPE-1223-D21G Fecha de impresión: 07/2019
