ATEN Altusen KL1508Ai, KL1516Ai - Mwongozo wa Haraka wa Kubadilisha LCD KVM ya Reli Mbili

Yaliyomo

1 Yaliyomo kwenye Kifurushi
2 Mapitio ya Vifaa
3 Usakinishaji wa Vifaa
- 3.1 Upachikaji wa rack wa kawaida
- 3.2 Usakinishaji wa Kituo Kimoja
4 Uendeshaji
- 4.1 OSD
- 4.2 Jedwali la Muhtasari wa Vitufe vya Moto
5 Ilani ya Usaidizi na Hati
6 Msaada wa Kiufundi
7 Marejeleo
8 Pakua mwongozo
9 Katika Lugha Nyingine

Yaliyomo kwenye Kifurushi

1 KL1508Ai au KL1516Ai Dual Rail LCD KVM Switch (Swichi ya LCD KVM ya Reli Mbili) yenye Kifaa cha Kawaida cha Kupachika
1 Kebo ya Umeme
1 Kebo ya Kuboresha Firmware
2 Mabano ya L
1 Maelekezo ya Mtumiaji

Mapitio ya Vifaa

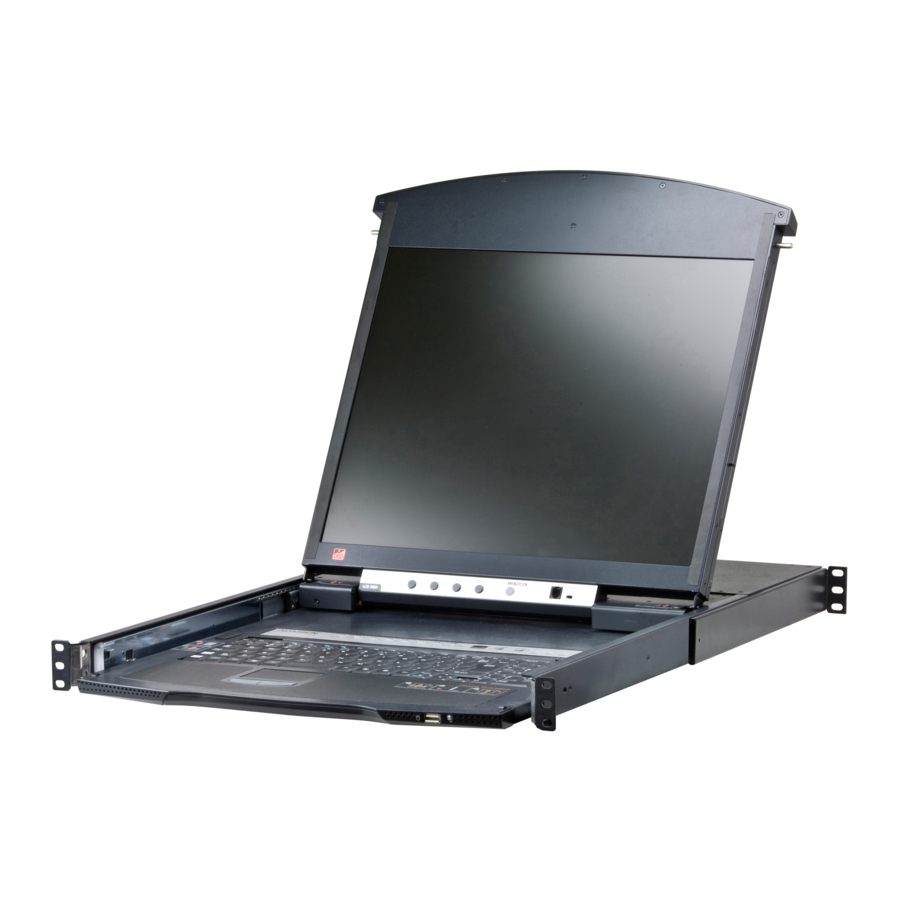

Mtazamo wa Mbele

Kishikio cha Juu
Moduli ya LCD
Moduli ya Kibodi
Kishikio cha Chini
LED ya Nguvu
Kitoleo cha Kibodi
Kitoleo cha LCD
Vichupo vya Kupachika Rack
Mwanga wa Mwangaza wa LED

Moduli ya Kibodi

Kibodi
Eneo la Kugusa
Lango la Panya la Nje
LED ya Kitambulisho cha Stesheni
Eneo la Kuchagua Stesheni
LED za Kufunga & Swichi ya Kuweka Upya
Vitufe vya Kuchagua Lango na LED

Moduli ya LCD

Onyesho la LCD
Vidhibiti vya LCD
Kitufe cha Washa/Zima cha LCD
Sehemu ya Kuboresha Firmware

Mtazamo wa Nyuma

Kituo cha Kuweka Msingi
Soketi ya Umeme
Swichi ya Umeme
Lango la LAN
Lango la PON
Lango la Msururu wa Daisy
Uchaguzi wa Lango la Dashibodi ya Ndani
Uchaguzi wa Lango la KVM

Usakinishaji wa Vifaa

Upachikaji wa rack wa kawaida

Wakati mtu mmoja anaweka swichi kwenye rack na kuishikilia mahali pake, mtu wa pili anakaza kwa urahisi mabano ya mbele kwenye rack.
Wakati mtu wa kwanza bado anashikilia swichi mahali pake, mtu wa pili anatelezesha L mabano kwenye mabano ya kupachika ya upande wa swichi, kutoka nyuma hadi flanges za mabano ziguse rack, kisha anakaza mabano ya L kwenye rack.
Baada ya mabano ya L kuwa salama, kaza screws za bracket ya mbele.
Kumbuka:
1. Ruhusu angalau sentimita 5.1 kila upande kwa uingizaji hewa mzuri, na angalau sentimita 12.7 nyuma kwa kamba ya umeme na kibali cha kebo.
2. Pakua mwongozo wa mtumiaji kutoka kwa tovuti yetu kwa maagizo ya kina juu ya Upachikaji wa Rack wa Hiari (Mabano 2 ya L yaliyotolewa katika Yaliyomo kwenye Kifurushi yanatumika): www.aten.com

Usakinishaji wa Kituo Kimoja

Weka msingi KL1508Ai / KL1516Ai kwa kuunganisha ncha moja ya waya wa msingi kwenye kituo cha msingi, na ncha nyingine ya waya kwenye kitu kinachofaa kilicho na msingi.
Kumbuka: Usikose hatua hii. Kuweka msingi vizuri husaidia kuzuia uharibifu wa kitengo kutoka kwa mawimbi au umeme tuli.
Ukichagua kusakinisha dashibodi ya nje, chomeka kibodi, mfuatiliaji na panya yako kwenye Lango za Dashibodi zilizopo kwenye paneli ya nyuma ya swichi. Lango zimekodishwa rangi na zimewekwa alama na ikoni ili kujitambulisha.
Kumbuka: Hatua hii ni ya hiari.
Kwa kila kompyuta unayoisakinisha, tumia kebo ya Cat 5e kuunganisha yoyote inayopatikana Lango la KVM kwa kebo ya adapta ya KVM ambayo inafaa kwa kompyuta unayoisakinisha.
Kumbuka: Umbali wa juu unaoungwa mkono kwa kebo ya adapta ni mita 50.
Unganisha kebo ya Adapta ya KVM kwenye kompyuta. Chomeka viunganishi vya kebo ya adapta kwenye bandari zao husika kwenye kompyuta unazoweka.
Chomeka kebo ya LAN au WAN kwenye lango la LAN la KL1508Ai / KL1516Ai.
Unganisha kamba ya umeme kwenye swichi na kwa chanzo cha nguvu cha AC

Baada ya KL1508Ai / KL1516Ai kuunganishwa, unaweza kuwasha umeme. Baada ya swichi kuwashwa, unaweza kuwasha seva.

Uendeshaji

OSD

Onyesho la Skrini (OSD) ni njia inayoendeshwa na menyu ya kushughulikia udhibiti wa kompyuta na shughuli za kubadilisha. Taratibu zote zinaanzia Skrini Kuu ya OSD. Ili kuonyesha Skrini Kuu, gonga kitufe cha moto cha OSD mara mbili. Kitufe cha moto chaguo-msingi ni [Funga Scroll]. Unaweza kubadilisha kitufe cha moto kuwa kitufe cha Ctrl au kitufe cha Alt ikiwa unapenda.

Unapoingia kwenye menyu ya OSD, mfumo utakuuliza jina la mtumiaji na nywila. Kwa mara ya kwanza, ingiza jina la mtumiaji na nywila chaguo-msingi: msimamizi / nywila. Mfumo utakuuliza ubadilishe nywila mara moja.

Jedwali la Muhtasari wa Vitufe vya Moto

[Funga Nambari] + [-] au [Ctrl] + [F12]	[A] [Ingiza]	Huanzisha modi ya Kuchanganua Kiotomatiki. Modi ya Kuchanganua Kiotomatiki inapofanya kazi, [P] au kubofya kushoto husitisha uchanganuzi otomatiki. Uchanganuzi otomatiki unapositishwa, kubonyeza kitufe chochote au kubofya kushoto kingine kunaendeleza uchanganuzi otomatiki.
	[B]	Hubadilisha Beeper Kuwasha au Kuzima.
	[Esc] au [Spacebar]	Hutoka kwenye modi ya kitufe cha moto.
[Funga Nambari] + [-] au [Ctrl] + [F12]	[F1]	Huweka Mfumo wa Uendeshaji kwa Windows.
	[F2]	Huweka Mfumo wa Uendeshaji kwa Mac.
	[F3]	Huweka Mfumo wa Uendeshaji kwa Sun.
	[F5]	Hufanya uwekaji upya wa kibodi / panya kwenye kompyuta lengwa.
	[H]	Hubadilisha vitufe vya uanzishaji vya Kitufe cha Moto.
	[Kitambulisho cha Lango] [Ingiza]	Hubadilisha ufikiaji wa kompyuta ambayo inalingana na Kitambulisho hicho cha Lango.
	[R] [Ingiza]	Kitufe cha moto cha msimamizi pekee. Inarudisha mipangilio ya swichi kwa maadili yao chaguo-msingi.
	[T]	Hubadilisha Kitufe cha Moto cha OSD kati ya [Ctrl] [Ctrl] na [Funga Scroll]
	[←]	[Funga Scroll]. Huanzisha Modi ya Kuruka na kuruka kutoka lango la sasa hadi lango la kwanza linaloweza kufikiwa kabla yake.
	[→]	Huanzisha Modi ya Kuruka na kuruka kutoka lango la sasa hadi lango linalofuata linaloweza kufikiwa.
	[↑]	Huanzisha Modi ya Kuruka na kuruka kutoka lango la sasa hadi lango la mwisho linaloweza kufikiwa la Stesheni iliyotangulia.
	[↓]	Huanzisha Modi ya Kuruka na kuruka kutoka lango la sasa hadi lango la kwanza linaloweza kufikiwa la Stesheni inayofuata.

Ilani ya Usaidizi na Hati

Habari yote, hati, firmware, huduma za programu, na vipimo vilivyomo kwenye kifurushi hiki vinaweza kubadilika bila taarifa ya awali na mtengenezaji. Ili kupunguza athari za mazingira za bidhaa zetu, hati na programu za ATEN zinaweza kupatikana mtandaoni kwa http://www.aten.com/download/

Msaada wa Kiufundi

www.aten.com/support

Changanua kwa habari zaidi

ATEN na nembo ya ATEN ni alama za biashara za ATEN International Co., Ltd. Haki zote zimehifadhiwa. Alama zingine zote za biashara ni mali ya wamiliki wao.

Bidhaa hii inatii RoHS.

Sehemu Na. PAPE-1223-D21G Tarehe ya Uchapishaji: 07/2019
