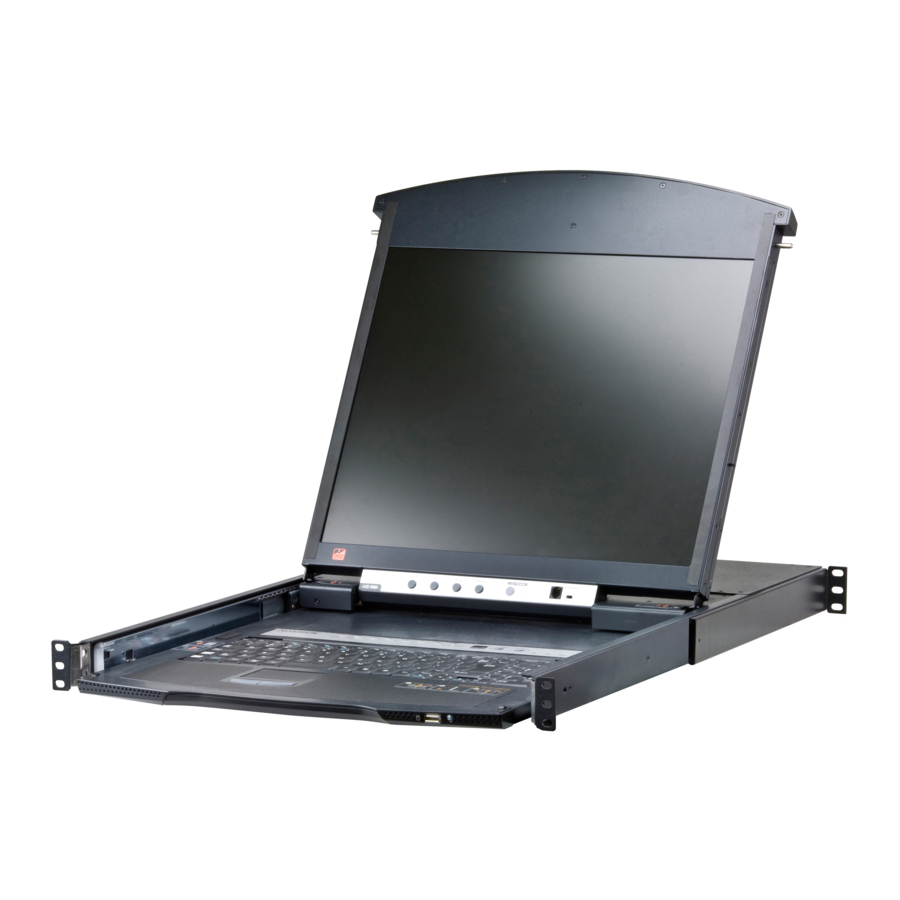

ATEN Altusen KL1508Ai, KL1516Ai - Ghid de pornire rapidă pentru comutatorul KVM LCD Dual Rail
Conținutul pachetului
1 Comutator KVM LCD Dual Rail KL1508Ai sau KL1516Ai cu un kit de montare standard
1 Cablu de alimentare
1 Cablu de actualizare a firmware-ului
2 Suporturi L
1 Instrucțiuni pentru utilizator
Prezentare generală a hardware-ului
Vizualizare frontală
- Mânerul superior
- Modul LCD
- Modul tastatură
- Mânerul inferior
- LED de alimentare
- Clemă de eliberare a tastaturii
- Clemă de eliberare a LCD-ului
- File de montare în rack
- Lumină de iluminare cu LED
Modul tastatură
- Tastatură
- Touchpad
- Port extern pentru mouse
- LED ID stație
- Zona de selectare a stației
- LED-uri de blocare și buton de resetare
- Butoane și LED-uri de selectare a portului
Modul LCD
- Afișaj LCD
- Comenzi LCD
- Buton LCD On/Off (Pornit/Oprit)
- Secțiunea de actualizare a firmware-ului
Vizualizare din spate
- Terminal de împământare
- Priza de alimentare
- Comutator de alimentare
- Port LAN
- Port PON
- Port Daisy Chain
- Selectarea portului consolei locale
- Selectarea portului KVM
Instalarea hardware-ului
Montare standard în rack
- În timp ce o persoană poziționează comutatorul în rack și îl ține pe loc, a doua persoană înșurubează ușor suporturile frontale pe rack.
- În timp ce prima persoană încă ține comutatorul pe loc, a doua persoană glisează suporturile L în suporturile de montare laterale ale comutatorului, din spate, până când flanșele suportului ating rack-ul, apoi înșurubează suporturile L pe rack.
- După ce suporturile L au fost fixate, strângeți șuruburile suportului frontal.
Notă:- Lăsați cel puțin 5,1 cm pe fiecare parte pentru o ventilație adecvată și cel puțin 12,7 cm în spate pentru cablul de alimentare și spațiul liber pentru cabluri.
- Descărcați manualul de utilizare de pe site-ul nostru web pentru instrucțiuni detaliate despre Montarea opțională în rack (2 suporturi L furnizate în conținutul pachetului sunt utilizate): www.aten.com
Instalarea unei singure stații
- Împământați KL1508Ai / KL1516Ai conectând un capăt al firului de împământare la terminalul de împământare și celălalt capăt al firului la un obiect împământat adecvat.
Notă: Nu omiteți acest pas. O împământare adecvată ajută la prevenirea deteriorării unității cauzate de supratensiuni sau electricitate statică. - Dacă alegeți să instalați o consolă externă, conectați tastatura, monitorul și mouse-ul în porturile consolei situate pe panoul din spate al comutatorului. Porturile sunt codificate prin culori și marcate cu o pictogramă pentru a se identifica.
Notă: Acest pas este opțional. - Pentru fiecare dintre computerele pe care le instalați, utilizați un cablu Cat 5e pentru a conecta orice port KVM disponibil la un cablu adaptor KVM adecvat pentru computerul pe care îl instalați.
Notă: Distanța maximă acceptată până la cablul adaptor este de 50 m. - Conectați cablul adaptor KVM la computer. Conectați conectorii cablului adaptor în porturile respective de pe computerele pe care le instalați.
- Conectați cablul LAN sau WAN la portul LAN al KL1508Ai / KL1516Ai.
- Conectați cablul de alimentare la comutator și la o sursă de alimentare CA
După ce KL1508Ai / KL1516Ai este cablat, puteți porni alimentarea. După ce comutatorul este pornit, puteți porni serverele.
Operare
OSD
Afișajul pe ecran (OSD) este o metodă bazată pe meniuri pentru a gestiona controlul computerului și operațiunile de comutare. Toate procedurile încep de la ecranul principal OSD. Pentru a afișa ecranul principal, atingeți de două ori tasta rapidă OSD. Tasta rapidă implicită este [Scroll Lock]. Puteți schimba tasta rapidă în tasta Ctrl sau tasta Alt dacă doriți.
Când intrați în meniul OSD, sistemul vă va solicita un nume de utilizator și o parolă. Pentru prima dată, introduceți numele de utilizator și parola implicite: administrator / password (parolă). Sistemul vă va cere să schimbați imediat parola.
Tabel rezumativ al tastelor rapide
| [Num Lock] + [-] sau [Ctrl] + [F12] | [A] [Enter] | Invocă modul Auto Scan (Scanare automată). Când modul Auto Scan este activ, [P] sau clic stânga întrerupe scanarea automată. Când scanarea automată este întreruptă, apăsarea oricărei taste sau un alt clic stânga reia scanarea automată. |
| [B] | Comută Beeper-ul (Bip-ul) On (Pornit) sau Off (Oprit). | |
| [Esc] sau [Spacebar] (Bara de spațiu) | Iese din modul tastă rapidă. | |
| [Num Lock] + [-] sau [Ctrl] + [F12] | [F1] | Setează sistemul de operare la Windows. |
| [F2] | Setează sistemul de operare la Mac. | |
| [F3] | Setează sistemul de operare la Sun. | |
| [F5] | Efectuează o resetare a tastaturii / mouse-ului pe computerul țintă. | |
| [H] | Comută tastele de invocare a tastei rapide. | |
| [Port ID] [Enter] | Comută accesul la computerul care corespunde acelui ID de port. | |
| [R] [Enter] | Tastă rapidă numai pentru administrator. Restabilește setările comutatorului la valorile implicite. | |
| [T] | Comută tasta rapidă OSD între [Ctrl] [Ctrl] și [Scroll | |
| [←] | Lock] [Scroll Lock]. Invocă modul Skip (Omitere) și omite de la portul curent la primul port accesibil anterior acestuia. | |
| [→] | Invocă modul Skip și omite de la portul curent la următorul port accesibil. | |
| [↑] | Invocă modul Skip și omite de la portul curent la ultimul port accesibil al stației anterioare. | |
| [↓] | Invocă modul Skip și omite de la portul curent la primul port accesibil al stației următoare. |
Notificare privind asistența și documentația
Toate informațiile, documentația, firmware-ul, utilitățile software și specificațiile conținute în acest pachet pot fi modificate fără o notificare prealabilă de către producător. Pentru a reduce impactul asupra mediului al produselor noastre, documentația și software-ul ATEN pot fi găsite online la http://www.aten.com/download/
Asistență tehnică
www.aten.com/support
Scanați pentru mai multe informații
© Copyright 2019 ATEN ® International Co., Ltd.
ATEN și sigla ATEN sunt mărci comerciale ale ATEN International Co., Ltd. Toate drepturile rezervate. Toate celelalte mărci comerciale sunt proprietatea proprietarilor respectivi.
Acest produs este conform cu RoHS.
Nr. piesă PAPE-1223-D21G Data tipăririi: 07/2019
