ATEN CS1792, CS1794 - Ghid de pornire rapidă pentru switch-ul USB 2.0 HDMI KVMP

Conținutul pachetului

1 Switch CS1792 / CS1794 USB 2.0 HDMI KVMP
2 Seturi de cabluri HDMI KVM personalizate (CS1792)
4 Seturi de cabluri HDMI KVM personalizate (CS1794)
1 Cablu de actualizare a firmware-ului
1 Adaptor de alimentare
1 Convertor USB-la-PS/2
1 Instrucțiuni de utilizare

Înregistrare online

Internațional:
http://support.aten.com

America de Nord:
http://www.aten-usa.com/product_registration

Asistență telefonică tehnică

Internațional:
886-2-86926959
America de Nord:
1-888-999-ATEN Ext: 4988
Regatul Unit:
44-8-4481-58923

Toate informațiile, documentația și specificațiile conținute în acest suport media pot fi modificate fără o notificare prealabilă din partea producătorului. Vă rugăm să vizitați site-ul nostru web pentru a găsi cea mai actualizată versiune.

Cerințe

Consolă

• Un monitor compatibil HDMI capabil de cea mai mare rezoluție posibilă
• Un mouse USB
• O tastatură USB

Notă: O tastatură și un mouse PS/2 pot fi utilizate cu convertorul inclus în pachetul CS1792 / CS1794.

• Microfon și difuzoare (opțional)

Computere

Următoarele trebuie să fie disponibile pe fiecare computer:

• Un port HDMI

Notă: Calitatea afișajului este afectată de calitatea plăcii video. Pentru cele mai bune rezultate, vă recomandăm să achiziționați un produs de înaltă calitate.

• Port USB tip A
• Porturi audio (opțional)

Cabluri

Două (CS1792) sau patru (CS1794) seturi de cabluri HDMI KVM personalizate sunt furnizate cu acest pachet.
Notă: Dacă monitorul consolei are difuzoare încorporate și acceptă audio prin interfața sa HDMI, conectorii difuzoarelor de la capetele consolei ale seturilor de cabluri HDMI KVM personalizate nu trebuie utilizați.

Prezentare generală a hardware-ului

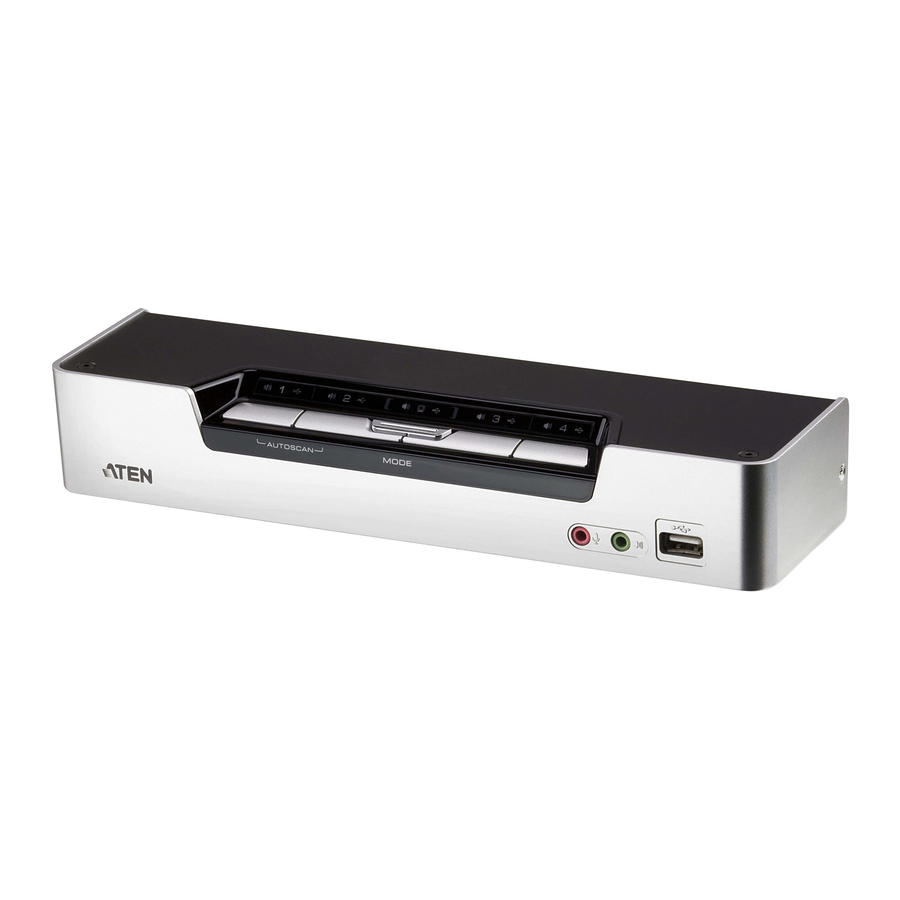

Vizualizare frontală

Detaliu panou stare LED

Vizualizare frontală
Detaliu panou stare LED

1. Panou stare LED
2. Buton de selectare a modului
3. Butoane de selectare a portului
4. Porturi audio consolă
5. Port periferic USB 2.0

Vizualizare din spate

1. Port de actualizare a firmware-ului
2. Porturi consolă USB
3. Port audio analogic consolă
4. Secțiunea portului KVM
5. Mufă de alimentare
6. Port periferic USB 2.0
7. Port monitor consolă

Instalarea hardware-ului

Conectarea cablurilor

Notă:

1. a. Dacă monitorul consolei are difuzoare încorporate și acceptă audio prin interfața sa HDMI, nu este necesar să utilizați difuzoare separate.
2. Dacă computerele din instalația dvs. acceptă pe deplin HDMI, conectorii difuzoarelor de pe seturile de cabluri HDMI KVM personalizate nu trebuie utilizați.

Pentru a configura instalația CS1792 / CS1794, consultați diagrama de instalare (numerele din diagrame corespund pașilor) și faceți următoarele:

1. Conectați tastatura USB și mouse-ul USB în porturile consolă USB situate pe panoul din spate al unității.
2. Conectați monitorul HDMI în portul HDMI al consolei situat pe panoul din spate al unității.
3. Dacă utilizați difuzoare și microfon separate, conectați-le în porturile audio analogice ale consolei de pe panoul din spate al unității.
4. Folosind setul de cabluri HDMI KVM personalizate, conectați conectorii cablului HDMI și conectorii USB însoțitori în soclurile corespunzătoare de pe spatele switch-ului.
5. La celălalt capăt al cablului, conectați cablurile HDMI și USB în porturile respective de pe computere.
6. Conectați perifericele USB în soclurile de tip A (unul este situat pe partea din față; al doilea este situat pe partea din spate).
7. Porniți monitorul.
8. Conectați adaptorul de alimentare care a venit cu pachetul CS1792 / CS1794 la o sursă de alimentare CA, apoi conectați cablul adaptorului de alimentare în mufa de alimentare a switch-ului.
9. Porniți computerele.

Operare

Comutare manuală

• Pentru a aduce focalizarea completă (audio, KVM și USB) pe un computer, fie a) apăsați butonul de selectare a portului care corespunde acelui computer; fie b) apăsați butonul Mode (Mod) o dată (cele trei pictograme ale butonului Mode (Mod) se aprind) și apoi apăsați butonul de selectare a portului care corespunde acelui computer. Toate cele trei pictograme ale portului se aprind.
• Pentru a aduce doar focalizarea KVM pe un computer, apăsați butonul Mode (Mod) de două ori (pictograma KVM a butonului Mode (Mod) se aprinde), apoi apăsați butonul de selectare a portului care corespunde acelui computer. Pictograma KVM a portului (numărul portului) se aprinde.
• Pentru a aduce doar focalizarea audio pe un computer, apăsați butonul Mode (Mod) de trei ori (pictograma audio a butonului Mode (Mod) se aprinde), apoi apăsați butonul de selectare a portului care corespunde acelui computer. Pictograma audio a portului se aprinde.
• Pentru a aduce doar focalizarea USB pe un computer, apăsați butonul Mode (Mod) de patru ori (pictograma USB a butonului Mode (Mod) se aprinde), apoi apăsați butonul de selectare a portului care corespunde acelui computer. Pictograma USB a portului se aprinde.
• Apăsați și mențineți apăsate butoanele de selectare a portului 1 și 2 simultan timp de 2 secunde pentru a porni modul Auto Scan (Scanare automată).

Operarea portului tastaturii

Toate comutările de port încep cu apăsarea tastei Scroll Lock (Blocare derulare) de două ori. Tabelele de mai jos descriu acțiunile pe care le efectuează fiecare combinație.
Notă: Dacă utilizarea tastei Scroll Lock (Blocare derulare) intră în conflict cu alte programe care rulează pe computer, în schimb, poate fi utilizată tasta Ctrl.

Parcurgerea porturilor

Parcurgerea porturilor

Notă: n reprezintă numărul ID-ului portului computerului (1 sau 2 sau 3 sau 4).

Modul de setare a tastelor rapide

Modul de setare a tastelor rapide este utilizat pentru a configura configurația switch-ului CS1792 / CS1794. Toate operațiunile încep cu invocarea modului de setare a tastelor rapide (HSM).

Invocarea HSM

Pentru a invoca HSM, faceți următoarele:

1. Apăsați și mențineți apăsat [Num Lock].
2. Apăsați și eliberați [-].
3. Eliberați [Num Lock].

Tabel rezumat HSM

© Copyright 2012 ATEN ® International Co., Ltd. ATEN și logo-ul ATEN sunt mărci comerciale ale ATEN International Co., Ltd. Toate drepturile rezervate. Toate celelalte mărci comerciale sunt proprietatea proprietarilor respectivi.
