ATEN CS1792, CS1794 - USB 2.0 HDMI KVMP Switch Hızlı Başlangıç Kılavuzu

Paket İçeriği

1 CS1792 / CS1794 USB 2.0 HDMI KVMP Switch
2 Özel HDMI KVM Kablo Seti (CS1792)
4 Özel HDMI KVM Kablo Seti (CS1794)
1 Firmware Yükseltme Kablosu
1 Güç Adaptörü
1 USB-to-PS/2 Dönüştürücü
1 Kullanım Kılavuzu

Online Kayıt

Uluslararası:
http://support.aten.com

Kuzey Amerika:
http://www.aten-usa.com/product_registration

Teknik Telefon Desteği

Uluslararası:
886-2-86926959
Kuzey Amerika:
1-888-999-ATEN Dahili: 4988
Birleşik Krallık:
44-8-4481-58923

Bu medyada yer alan tüm bilgiler, belgeler ve özellikler, üretici tarafından önceden bildirimde bulunulmaksızın değiştirilebilir. En güncel sürümü bulmak için lütfen web sitemizi ziyaret edin.

Gereksinimler

Konsol

• Mümkün olan en yüksek çözünürlüğü destekleyen bir HDMI uyumlu monitör
• Bir USB fare
• Bir USB klavye

Not: CS1792 / CS1794 paketinde bulunan dönüştürücü ile bir PS/2 klavye ve fare kullanılabilir.

• Mikrofon ve hoparlörler (isteğe bağlı)

Bilgisayarlar

Her bilgisayarda aşağıdakiler bulunmalıdır:

• Bir HDMI portu

Not: Ekranın kalitesi, ekran kartının kalitesinden etkilenir. En iyi sonuçlar için yüksek kaliteli bir ürün satın almanızı öneririz.

• USB Type A portu
• Ses portları (isteğe bağlı)

Kablolar

Bu paketle birlikte iki (CS1792) veya dört (CS1794) özel HDMI KVM kablo seti sağlanır.
Not: Konsol monitöründe dahili hoparlörler varsa ve HDMI arayüzü üzerinden sesi destekliyorsa, özel HDMI KVM kablo setlerinin Konsol uçlarındaki hoparlör konektörlerinin kullanılmasına gerek yoktur.

Donanım İncelemesi

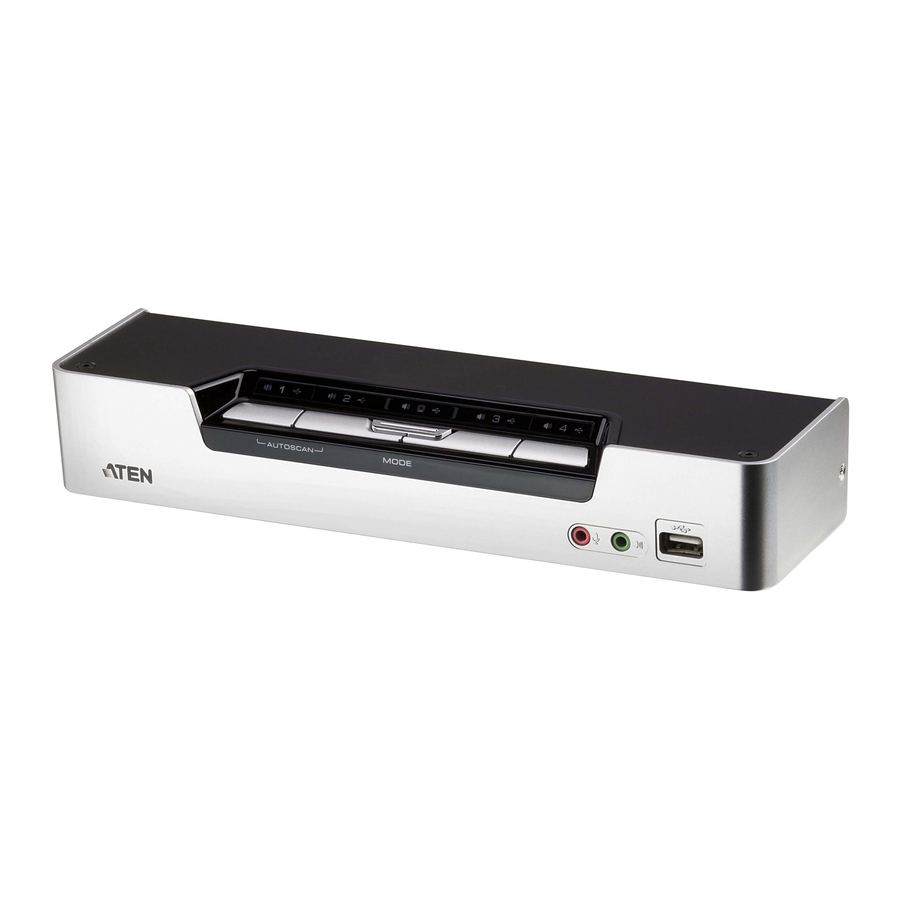

Ön Görünüm

LED Durum Paneli Detayı

Ön Görünüm
LED Durum Paneli Detayı

1. LED Durum Paneli
2. Mod Seçim Düğmesi
3. Port Seçim Düğmeleri
4. Konsol Ses Portları
5. USB 2.0 Çevre Birimi Portu

Arka Görünüm

1. Firmware Yükseltme Portu
2. USB Konsol Portları
3. Konsol Analog Ses Portu
4. KVM Port Bölümü
5. Güç Girişi
6. USB 2.0 Çevre Birimi Portu
7. Konsol Monitör Portu

Donanım Kurulumu

Kablo Bağlantısı

Not:

1. a. Konsol monitöründe dahili hoparlörler varsa ve HDMI arayüzü üzerinden sesi destekliyorsa, ayrı hoparlörlerin kullanılmasına gerek yoktur.
2. Kurulumunuzdaki bilgisayarlar HDMI'yı tam olarak destekliyorsa, özel HDMI KVM kablo setlerindeki hoparlör konektörlerinin kullanılmasına gerek yoktur.

CS1792 / CS1794 kurulumunuzu ayarlamak için kurulum şemasına bakın (şemalardaki sayılar adımlara karşılık gelir) ve aşağıdakileri yapın:

1. USB klavyenizi ve USB farenizi ünitenin arka panelinde bulunan USB Konsol Portlarına takın.
2. HDMI monitörünüzü ünitenin arka panelinde bulunan Konsol HDMI portuna takın.
3. Ayrı hoparlörler ve mikrofon kullanıyorsanız, bunları ünitenin arka panelindeki konsol analog ses portlarına takın.
4. Özel HDMI KVM kablo setini kullanarak, HDMI kablo konektörlerini ve beraberindeki USB konektörlerini anahtarın arkasındaki ilgili soketlere takın.
5. Kabloların diğer ucunda, HDMI ve USB kablolarını bilgisayarlardaki ilgili portlara takın.
6. USB çevre birimlerinizi A tipi soketlere takın (biri önde; ikincisi arkada bulunur).
7. Monitörü açın.
8. CS1792 / CS1794 paketiyle birlikte gelen güç adaptörünü bir AC güç kaynağına takın, ardından güç adaptörü kablosunu anahtarın güç girişine takın.
9. Bilgisayarları açın.

Çalışma

Manuel Geçiş

• Bir bilgisayara tam odak (ses, KVM ve USB) getirmek için, a) o bilgisayara karşılık gelen port seçim düğmesine basın; veya b) Mod düğmesine bir kez basın (Mod düğmesinin üç simgesi yanar) ve ardından o bilgisayara karşılık gelen port seçim düğmesine basın. Üç port simgesinin tümü yanar.
• Yalnızca KVM odağını bir bilgisayara getirmek için, Mod düğmesine iki kez basın (Mod düğmesinin KVM simgesi yanar) ve ardından o bilgisayara karşılık gelen port seçim düğmesine basın. Portun KVM simgesi (port numarası) yanar.
• Yalnızca ses odağını bir bilgisayara getirmek için, Mod düğmesine üç kez basın (Mod düğmesinin ses simgesi yanar) ve ardından o bilgisayara karşılık gelen port seçim düğmesine basın. Portun ses simgesi yanar.
• Yalnızca USB odağını bir bilgisayara getirmek için, Mod düğmesine dört kez basın (Mod düğmesinin USB simgesi yanar) ve ardından o bilgisayara karşılık gelen port seçim düğmesine basın. Portun USB simgesi yanar.
• Otomatik Tarama Modunu başlatmak için 1 ve 2 numaralı port seçim düğmelerine aynı anda 2 saniye basın ve basılı tutun.

Klavye Portu İşlemi

Tüm port geçişleri, Scroll Lock tuşuna iki kez dokunarak başlar. Aşağıdaki tablolar, her kombinasyonun gerçekleştirdiği eylemleri açıklar.
Not: Scroll Lock tuşunu kullanmak, bilgisayarda çalışan diğer programlarla çakışıyorsa, bunun yerine Ctrl tuşu kullanılabilir.

Portlar Arasında Geçiş Yapma

Portlar Arasında Geçiş Yapma

Not: n, bilgisayarın Port Kimlik numarasını (1 veya 2 veya 3 veya 4) temsil eder.

Kısayol Tuşu Ayar Modu

Kısayol Tuşu Ayar Modu, CS1792 / CS1794 anahtar yapılandırmanızı ayarlamak için kullanılır. Tüm işlemler, Kısayol Tuşu Ayar Modunu (HSM) çağırmakla başlar.

HSM'yi Çağırma

HSM'yi çağırmak için aşağıdakileri yapın:

1. [Num Lock] tuşunu basılı tutun.
2. [-] tuşuna basın ve bırakın.
3. [Num Lock] tuşunu bırakın.

HSM Özet Tablosu

© Telif Hakkı 2012 ATEN ® International Co., Ltd. ATEN ve ATEN logosu, ATEN International Co., Ltd.'nin ticari markalarıdır. Tüm hakları saklıdır. Diğer tüm ticari markalar ilgili sahiplerinin mülkiyetindedir.
