ATEN CS1792, CS1794 - Panduan Memulai Cepat USB 2.0 HDMI KVMP Switch

Isi Paket

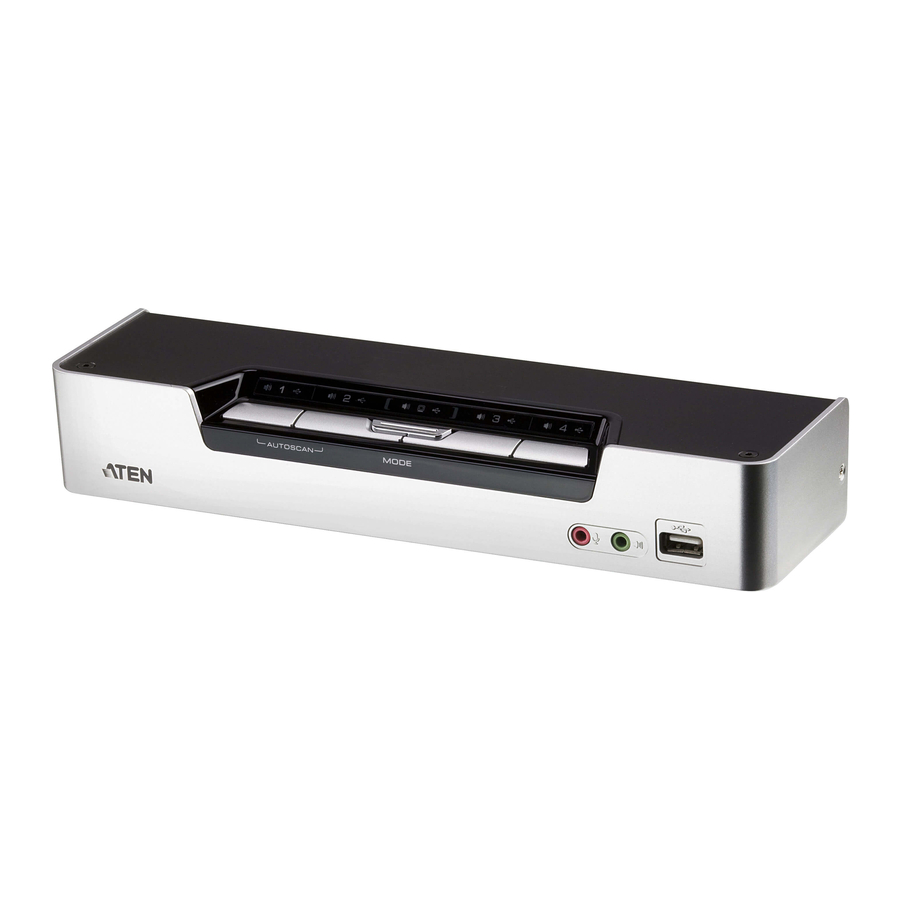

1 CS1792 / CS1794 USB 2.0 HDMI KVMP Switch
2 Set Kabel KVM HDMI Kustom (CS1792)
4 Set Kabel KVM HDMI Kustom (CS1794)
1 Kabel Peningkatan Firmware
1 Adaptor Daya
1 Konverter USB-ke-PS/2
1 Instruksi Pengguna

Registrasi Online

Internasional:
http://support.aten.com

Amerika Utara:
http://www.aten-usa.com/product_registration

Dukungan Telepon Teknis

Internasional:
886-2-86926959
Amerika Utara:
1-888-999-ATEN Ext: 4988
Britania Raya:
44-8-4481-58923

Semua informasi, dokumentasi, dan spesifikasi yang terkandung dalam media ini dapat berubah tanpa pemberitahuan sebelumnya oleh produsen. Silakan kunjungi situs web kami untuk menemukan versi terbaru.

Persyaratan

Konsol

• Monitor yang kompatibel dengan HDMI yang mampu menampilkan resolusi tertinggi
• Mouse USB
• Keyboard USB

Catatan: Keyboard dan mouse PS/2 dapat digunakan dengan konverter yang disertakan dalam paket CS1792 / CS1794.

• Mikrofon dan speaker (opsional)

Komputer

Berikut ini harus tersedia di setiap komputer:

• Port HDMI

Catatan: Kualitas tampilan dipengaruhi oleh kualitas kartu tampilan. Untuk hasil terbaik, kami sarankan Anda membeli produk berkualitas tinggi.

• Port USB Tipe A
• Port audio (opsional)

Kabel

Dua (CS1792) atau empat (CS1794) set kabel KVM HDMI kustom disediakan dengan paket ini.
Catatan: Jika monitor Konsol memiliki speaker internal dan mendukung audio melalui antarmuka HDMI-nya, konektor speaker di ujung Konsol dari set kabel KVM HDMI kustom tidak perlu digunakan.

Tinjauan Perangkat Keras

Tampilan Depan

Detail Panel Status LED

Tampilan Depan
Detail Panel Status LED

1. Panel Status LED
2. Tombol Tekan Pemilihan Mode
3. Tombol Tekan Pemilihan Port
4. Port Audio Konsol
5. Port Peripheral USB 2.0

Tampilan Belakang

1. Port Peningkatan Firmware
2. Port Konsol USB
3. Port Audio Analog Konsol
4. Bagian Port KVM
5. Jack Daya
6. Port Peripheral USB 2.0
7. Port Monitor Konsol

Instalasi Perangkat Keras

Koneksi Kabel

Catatan:

1. a. Jika monitor Konsol memiliki speaker internal dan mendukung audio melalui antarmuka HDMI-nya, speaker terpisah tidak perlu digunakan.
2. Jika komputer dalam instalasi Anda sepenuhnya mendukung HDMI, konektor speaker pada set kabel KVM HDMI kustom tidak perlu digunakan.

Untuk menyiapkan instalasi CS1792 / CS1794 Anda, lihat diagram instalasi (angka dalam diagram sesuai dengan langkah-langkah), dan lakukan hal berikut:

1. Colokkan keyboard USB dan mouse USB Anda ke Port Konsol USB yang terletak di panel belakang unit.
2. Colokkan monitor HDMI Anda ke port HDMI Konsol yang terletak di panel belakang unit.
3. Jika Anda menggunakan speaker dan mikrofon terpisah, colokkan ke port audio analog konsol di panel belakang unit.
4. Menggunakan set kabel KVM HDMI kustom, colokkan konektor kabel HDMI dan konektor USB yang menyertainya ke soket yang sesuai di bagian belakang switch.
5. Di ujung kabel yang lain, colokkan kabel HDMI dan USB ke port masing-masing di komputer.
6. Colokkan peripheral USB Anda ke soket tipe A (satu terletak di depan; yang kedua terletak di belakang).
7. Nyalakan monitor.
8. Colokkan adaptor daya yang disertakan dengan paket CS1792 / CS1794 ke sumber daya AC, lalu colokkan kabel adaptor daya ke jack daya switch.
9. Nyalakan komputer.

Operasi

Pengalihan Manual

• Untuk membawa fokus lengkap (audio, KVM, dan USB) ke komputer, baik, a) tekan tombol tekan pemilihan port yang sesuai dengan komputer tersebut; atau b) tekan tombol tekan Mode sekali (tiga ikon tombol tekan Mode menyala) dan kemudian tekan tombol tekan pemilihan port yang sesuai dengan komputer tersebut. Ketiga ikon port menyala.
• Untuk hanya membawa fokus KVM ke komputer, tekan tombol tekan Mode dua kali (ikon KVM tombol tekan Mode menyala), dan kemudian tekan tombol tekan pemilihan port yang sesuai dengan komputer tersebut. Ikon KVM port (nomor port) menyala.
• Untuk hanya membawa fokus audio ke komputer, tekan tombol tekan Mode tiga kali (ikon audio tombol tekan Mode menyala), dan kemudian tekan tombol tekan pemilihan port yang sesuai dengan komputer tersebut. Ikon audio port menyala.
• Untuk hanya membawa fokus USB ke komputer, tekan tombol tekan Mode empat kali (ikon USB tombol tekan Mode menyala), dan kemudian tekan tombol tekan pemilihan port yang sesuai dengan komputer tersebut. Ikon USB port menyala.
• Tekan dan tahan tombol tekan pemilihan port 1 dan 2 secara bersamaan selama 2 detik untuk memulai Mode Pemindaian Otomatis (Auto Scan Mode).

Operasi Port Keyboard

Semua pengalihan port dimulai dengan mengetuk tombol Scroll Lock dua kali. Tabel di bawah ini menjelaskan tindakan yang dilakukan oleh setiap kombinasi.
Catatan: Jika menggunakan tombol Scroll Lock bertentangan dengan program lain yang berjalan di komputer, tombol Ctrl dapat digunakan sebagai gantinya.

Siklus Melalui Port

Siklus Melalui Port

Catatan: n adalah singkatan dari nomor ID Port komputer (1 atau 2 atau 3 atau 4).

Mode Pengaturan Hotkey

Mode Pengaturan Hotkey digunakan untuk mengatur konfigurasi switch CS1792 / CS1794 Anda. Semua operasi dimulai dengan memanggil Mode Pengaturan Hotkey (Hotkey Setting Mode - HSM).

Memanggil HSM

Untuk memanggil HSM, lakukan hal berikut:

1. Tekan dan tahan [Num Lock].
2. Tekan dan lepaskan [-].
3. Lepaskan [Num Lock].

Tabel Ringkasan HSM

© Hak Cipta 2012 ATEN ® International Co., Ltd. ATEN dan logo ATEN adalah merek dagang dari ATEN International Co., Ltd. Semua hak dilindungi undang-undang. Semua merek dagang lainnya adalah milik dari pemiliknya masing-masing.
