ATEN CS1792, CS1794 - USB 2.0 HDMI KVMP -kytkimen pikaopas

Sisältö

1 Pakkauksen sisältö
2 Online-rekisteröinti
3 Tekninen puhelintuki
4 Vaatimukset
5 Laitteiston tarkastelu
- 5.1 Etunäkymä
- 5.2 Takanäkymä
6 Laitteiston asennus
- 6.1 Kaapeliliitäntä
7 Käyttö
8 Pikanäppäimen asetustila
- 8.1 HSM:n kutsuminen
- 8.2 HSM:n yhteenvetotaulukko
9 Viitteet
10 Lataa käyttöohje
11 Muilla kielillä

Pakkauksen sisältö

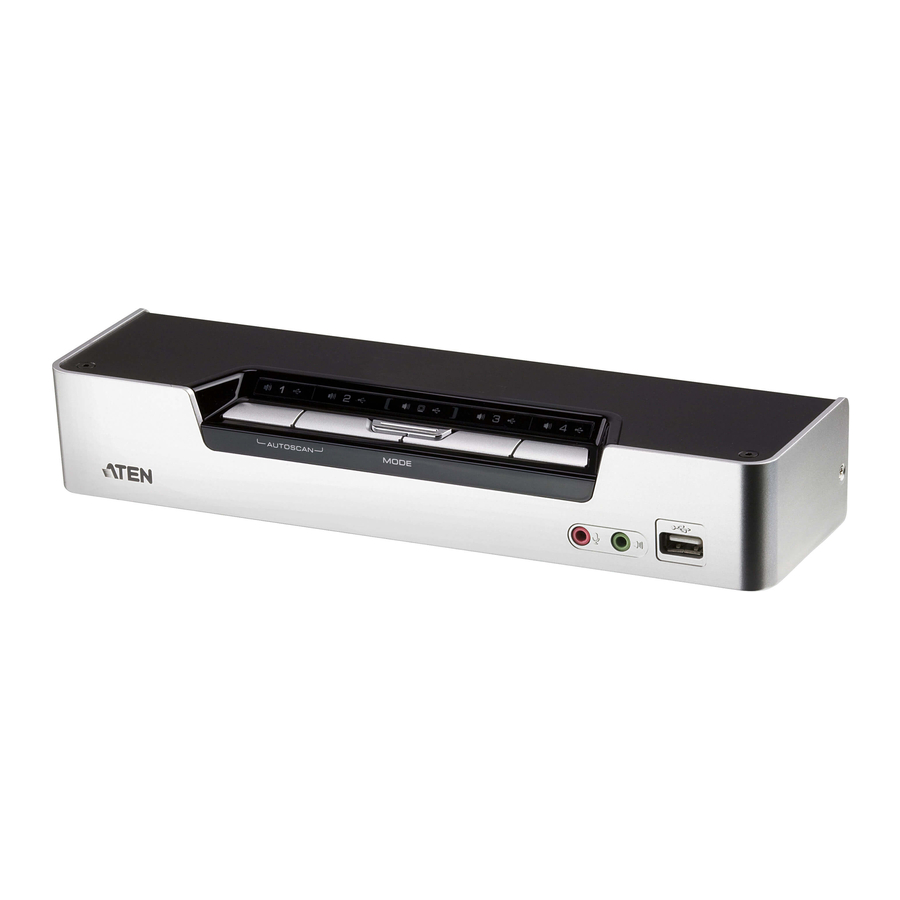

1 CS1792 / CS1794 USB 2.0 HDMI KVMP -kytkin
2 Mukautettua HDMI KVM -kaapelisarjaa (CS1792)
4 Mukautettua HDMI KVM -kaapelisarjaa (CS1794)
1 Laiteohjelmiston päivityskaapeli
1 Virtalähde
1 USB-PS/2-muunnin
1 Käyttöohjeet

Online-rekisteröinti

Kansainvälinen:
http://support.aten.com

Pohjois-Amerikka:
http://www.aten-usa.com/product_registration

Tekninen puhelintuki

Kansainvälinen:
886-2-86926959
Pohjois-Amerikka:
1-888-999-ATEN Ext: 4988
Yhdistynyt kuningaskunta:
44-8-4481-58923

Kaikki tässä mediassa olevat tiedot, dokumentaatio ja tekniset tiedot voivat muuttua ilman valmistajan ennakkoilmoitusta. Käy verkkosivustollamme löytääksesi uusimman version.

Vaatimukset

Konsoli

HDMI-yhteensopiva näyttö, joka pystyy suurimpaan mahdolliseen resoluutioon
USB-hiiri
USB-näppäimistö

Huomautus: PS/2-näppäimistöä ja -hiirtä voidaan käyttää CS1792 / CS1794 -pakkauksessa olevan muuntimen kanssa.

Mikrofoni ja kaiuttimet (valinnainen)

Tietokoneet

Jokaisessa tietokoneessa on oltava saatavilla seuraavat:

HDMI-portti

Huomautus: Näytön laatuun vaikuttaa näytönohjaimen laatu. Parhaan tuloksen saavuttamiseksi suosittelemme, että ostat korkealaatuisen tuotteen.

USB Type A -portti
Audioportit (valinnainen)

Kaapelit

Tämän paketin mukana toimitetaan kaksi (CS1792) tai neljä (CS1794) mukautettua HDMI KVM -kaapelisarjaa.
Huomautus: Jos konsolinäytössä on sisäänrakennetut kaiuttimet ja se tukee ääntä HDMI-liitännän kautta, mukautettujen HDMI KVM -kaapelisarjojen konsolipään kaiutinliittimiä ei tarvitse käyttää.

Laitteiston tarkastelu

Etunäkymä

LED-tilapaneelin tiedot

Etunäkymä
LED-tilapaneelin tiedot

LED-tilapaneeli
Tilan valintapainike
Portin valintapainikkeet
Konsolin audioportit
USB 2.0 -oheisportti

Takanäkymä

Laiteohjelmiston päivitysportti
USB-konsoliportit
Konsolin analoginen audioportti
KVM-porttiosa
Virtaliitin
USB 2.0 -oheisportti
Konsolin näyttöportti

Laitteiston asennus

Kaapeliliitäntä

Huomautus:

a. Jos konsolinäytössä on sisäänrakennetut kaiuttimet ja se tukee ääntä HDMI-liitännän kautta, erillisiä kaiuttimia ei tarvitse käyttää.
Jos asennuksen tietokoneet tukevat täysin HDMI:tä, mukautettujen HDMI KVM -kaapelisarjojen kaiutinliittimiä ei tarvitse käyttää.

Asenna CS1792 / CS1794 -asennus noudattamalla asennuskaaviota (kaavioiden numerot vastaavat vaiheita) ja tee seuraavat toimet:

Liitä USB-näppäimistö ja USB-hiiri laitteen takapaneelissa oleviin USB-konsoliportteihin.
Liitä HDMI-näyttö laitteen takapaneelissa olevaan konsolin HDMI-porttiin.
Jos käytät erillisiä kaiuttimia ja mikrofonia, liitä ne laitteen takapaneelissa oleviin konsolin analogisiin audioportteihin.
Liitä mukautetun HDMI KVM -kaapelisarjan avulla HDMI-kaapeliliittimet ja niihin liittyvät USB-liittimet vastaaviin liittimiin kytkimen takana.
Liitä kaapelin toisessa päässä HDMI- ja USB-kaapelit vastaaviin portteihin tietokoneissa.
Liitä USB-oheislaitteet tyypin A liittimiin (yksi sijaitsee edessä; toinen sijaitsee takana).
Kytke näyttöön virta.
Liitä CS1792 / CS1794 -pakkauksen mukana tullut virtalähde pistorasiaan ja liitä sitten virtalähteen kaapeli kytkimen virtaliittimeen.
Kytke tietokoneisiin virta.

Käyttö

Manuaalinen vaihto

Tuodaksesi täydellisen kohdistuksen (ääni, KVM ja USB) tietokoneeseen, joko a) paina portin valintapainiketta, joka vastaa kyseistä tietokonetta; tai b) paina Mode (tila) -painiketta kerran (Mode (tila) -painikkeen kolme kuvaketta syttyvät) ja paina sitten portin valintapainiketta, joka vastaa kyseistä tietokonetta. Kaikki kolme portin kuvaketta syttyvät.
Tuodaksesi vain KVM-kohdistuksen tietokoneeseen, paina Mode (tila) -painiketta kahdesti (Mode (tila) -painikkeen KVM-kuvake syttyy) ja paina sitten portin valintapainiketta, joka vastaa kyseistä tietokonetta. Portin KVM-kuvake (portin numero) syttyy.
Tuodaksesi vain äänen kohdistuksen tietokoneeseen, paina Mode (tila) -painiketta kolme kertaa (Mode (tila) -painikkeen äänen kuvake syttyy) ja paina sitten portin valintapainiketta, joka vastaa kyseistä tietokonetta. Portin äänen kuvake syttyy.
Tuodaksesi vain USB-kohdistuksen tietokoneeseen, paina Mode (tila) -painiketta neljä kertaa (Mode (tila) -painikkeen USB-kuvake syttyy) ja paina sitten portin valintapainiketta, joka vastaa kyseistä tietokonetta. Portin USB-kuvake syttyy.
Paina ja pidä portin valintapainikkeita 1 ja 2 samanaikaisesti 2 sekunnin ajan käynnistääksesi Auto Scan Mode (automaattisen skannauksen tila).

Näppäimistöportin käyttö

Kaikki porttikytkimet alkavat napauttamalla Scroll Lock -näppäintä kahdesti. Alla olevissa taulukoissa kuvataan kunkin yhdistelmän suorittamat toiminnot.
Huomautus: Jos Scroll Lock -näppäimen käyttö on ristiriidassa muiden tietokoneessa käynnissä olevien ohjelmien kanssa, sen sijaan voidaan käyttää Ctrl-näppäintä.

Porttien läpikäynti

Pikanäppäin	Toiminto
[Scroll Lock] [Scroll Lock] [Enter]	Siirtää KVM:n, USB-keskittimen ja äänen kohdistuksen portista, jolla on tällä hetkellä KVM-kohdistus, asennuksen seuraavaan porttiin (1–2; 2–1 CS1792:lle; ja 1–2; 2–3; 3–4; 4–1 CS1794:lle).
[Scroll Lock] [Scroll Lock] [K] [Enter]	Siirtää vain KVM-kohdistuksen portista, jolla se on tällä hetkellä, asennuksen seuraavaan porttiin. USB- ja äänen kohdistus pysyvät siellä, missä ne ovat.
[Scroll Lock] [Scroll Lock] [U] [Enter]	Siirtää vain USB-keskittimen kohdistuksen portista, jolla se on tällä hetkellä, asennuksen seuraavaan porttiin. KVM- ja äänen kohdistus pysyvät siellä, missä ne ovat.
[Scroll Lock] [Scroll Lock] [S] [Enter]	Siirtää vain äänen kohdistuksen portista, jolla se on tällä hetkellä, asennuksen seuraavaan porttiin. KVM- ja USB-keskittimen kohdistus pysyvät siellä, missä ne ovat.

Porttien läpikäynti

Pikanäppäin	Toiminto
[Scroll Lock] [Scroll Lock] [n] [Enter]	Siirtää KVM:n, USB-keskittimen ja äänen kohdistuksen tietokoneeseen, joka on liitetty määritettyyn portin tunnukseen vastaavaan porttiin.
[Scroll Lock] [Scroll Lock] [n] [K] [Enter]	Siirtää vain KVM-kohdistuksen tietokoneeseen, joka on liitetty määritettyyn porttiin. USB-keskittimen ja äänen kohdistus pysyvät siellä, missä ne ovat.
[Scroll Lock] [Scroll Lock] [n] [U] [Enter]	Siirtää vain USB-keskittimen kohdistuksen tietokoneeseen, joka on liitetty määritettyyn porttiin. KVM- ja äänen kohdistus pysyvät siellä, missä ne ovat.
[Scroll Lock] [Scroll Lock] [n] [S] [Enter]	Siirtää vain äänen kohdistuksen tietokoneeseen, joka on liitetty määritettyyn porttiin. KVM- ja USB-keskittimen kohdistus pysyvät siellä, missä ne ovat.
[Scroll Lock] [Scroll Lock] [n] [K] [U] [Enter]	Siirtää KVM:n ja USB-keskittimen kohdistuksen tietokoneeseen, joka on liitetty määritettyyn porttiin. Äänen kohdistus pysyy siellä, missä se on.
[Scroll Lock] [Scroll Lock] [n] [K] [S] [Enter]	Siirtää KVM:n ja äänen kohdistuksen tietokoneeseen, joka on liitetty määritettyyn porttiin. USB-keskittimen kohdistus pysyy siellä, missä se on.
[Scroll Lock] [Scroll Lock] [n] [U] [S] [Enter]	Siirtää USB-keskittimen ja äänen kohdistuksen tietokoneeseen, joka on liitetty määritettyyn porttiin. KVM-kohdistus pysyy siellä, missä se on.

Huomautus: n tarkoittaa tietokoneen portin tunnusnumeroa (1 tai 2 tai 3 tai 4).

Pikanäppäimen asetustila

Pikanäppäimen asetustilaa käytetään CS1792 / CS1794 -kytkimen kokoonpanon määrittämiseen. Kaikki toiminnot alkavat kutsumalla pikanäppäimen asetustila (HSM).

HSM:n kutsuminen

Kutsu HSM tekemällä seuraavat toimet:

Paina ja pidä painettuna [Num Lock].
Paina ja vapauta [-].
Vapauta [Num Lock].

HSM:n yhteenvetotaulukko

Näppäin	Toiminto
[H]	Vaihtaa oletusarvoisten ja vaihtoehtoisten HSM-kutsumisnäppäinten välillä.
[T]	Vaihtaa oletusarvoisten ja vaihtoehtoisten portin vaihtamisen näppäinten välillä.
[F2]	Ottaa Mac-näppäimistön emuloinnin käyttöön.
[F10]	Poistaa näppäimistön emuloinnin käytöstä ja aktivoi näppäimistön läpivientitilan.
[F4]	Tulostaa kytkimen nykyiset asetukset tekstieditorin tai tekstinkäsittelyohjelman kautta.
[F5]	Suorittaa USB-näppäimistön ja -hiiren nollauksen.
[B]	Vaihtaa summerin päälle ja pois päältä.
[X] [Enter]	Ottaa portin vaihtamisen näppäimet käyttöön/poistaa ne käytöstä.
[R] [Enter]	Palauttaa pikanäppäinasetukset oletustilaan.
[upgrade] [Enter]	Kutsuu laiteohjelmiston päivitystilan.
[D]	Kutsuu Video DynaSync -toiminnon, joka tallentaa konsolinäytön EDID:n näyttötarkkuuden optimoimiseksi.
[M]	Vaihtaa hiiren emuloinnin päälle ja pois päältä.
[F1]	Asettaa näppäimistön ja hiiren SPC-tilaan, jotta se voi toimia erityisissä käyttöjärjestelmissä tavallisena (104 näppäimen) näppäimistönä ja hiirenä.
