ATEN CS74U,CS72U - 4/2-Port USB KVM -kytkimen käyttöohje

Pakkauksen sisältö

CS72U / CS74U 2/4-Port USB KVM -kytkin
2 mukautettua KVM-kaapelisarjaa (CS72U)
4 mukautettua KVM-kaapelisarjaa (CS74U)
1 käyttöohje

Vaatimukset

Konsoli

Tietokoneet
Jokaisessa tietokoneessa on oltava seuraavat laitteet:

• VGA-portti
  Huom: Näytön laatuun vaikuttaa VGA-näytönohjaimen laatu. Parhaan tuloksen saavuttamiseksi suosittelemme ostamaan korkealaatuisen tuotteen.
• Audioportit (valinnainen)
• A-tyypin USB-portit

Kaapelit
Näytön laatuun vaikuttaa kaapeleiden laatu ja pituus. Käytä pakkauksessa toimitettuja kaapeleita parhaan laadun saavuttamiseksi.

Laitteiston tarkastelu

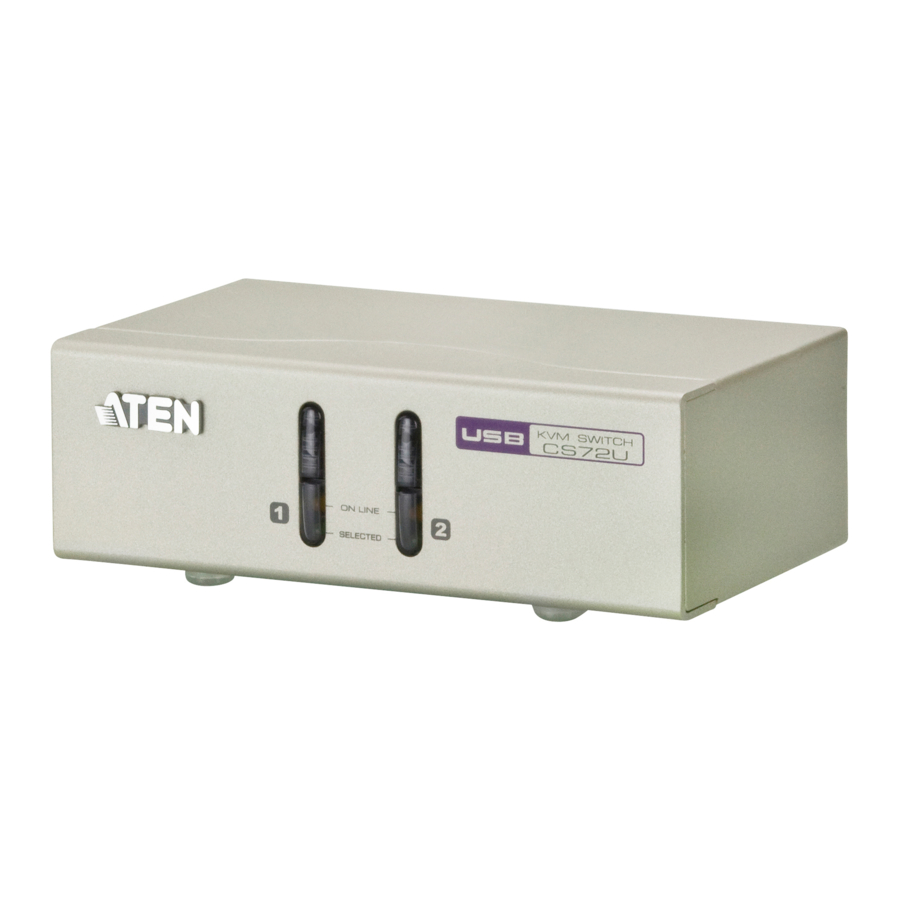

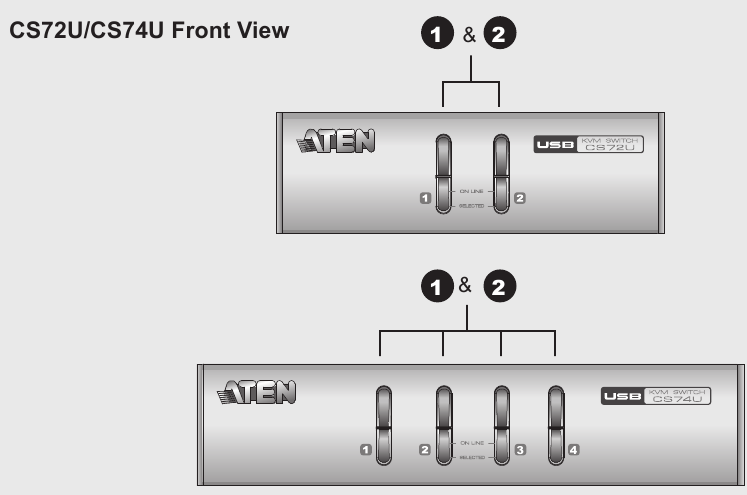

CS72U/CS74U Etunäkymä

1. Portin valintapainikkeet
2. Portin LEDit

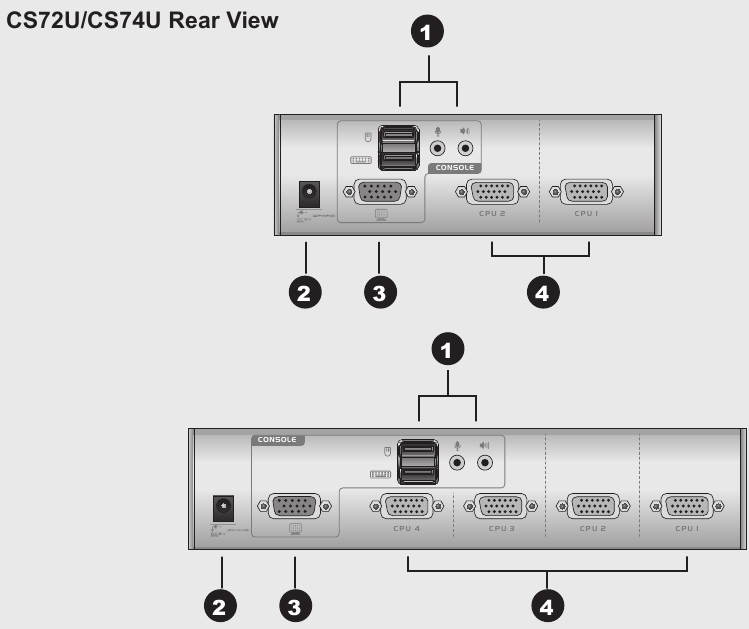

1. Konsolin näppäimistö-, hiiri- ja audioliitännät
2. Virtaliitin (valinnainen)
3. Konsolin näyttöportti
4. KVM-porttiosa

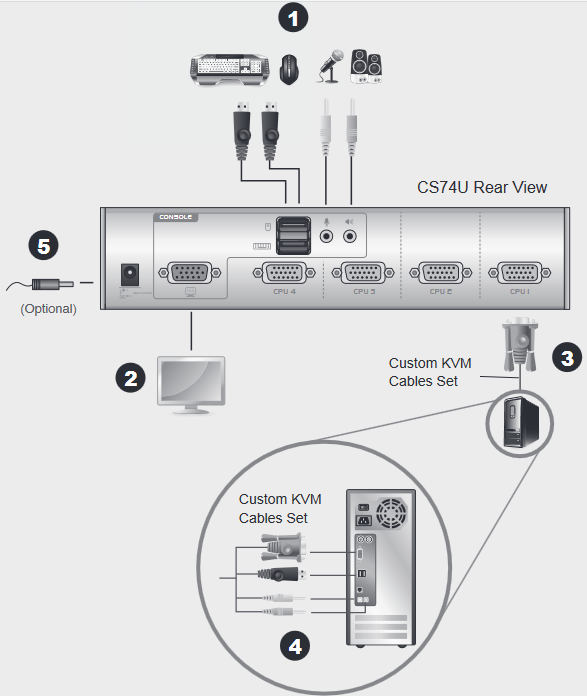

1. Liitä näppäimistö, hiiri, kaiuttimet ja mikrofoni laitteen takapaneelissa sijaitseviin konsolin USB-kaiutin- ja mikrofoniliitäntöihin.
2. Liitä konsolinäyttö laitteen takapaneelissa sijaitsevaan VGA-konsoliporttiin ja kytke näyttöön virta.
3. Liitä mukautettu SPHD-liitin mukautetun KVM-kaapelisarjan avulla (toimitetaan tämän paketin mukana) kytkimen KVM-porttiosan vapaaseen liitäntään.
4. Liitä kaapelin toisessa päässä olevat USB-, audio- ja VGA-liittimet vastaaviin portteihin tietokoneessa.
5. Jos virta ei riitä, käytä ulkoista virtalähdettä. Ota yhteyttä jälleenmyyjääsi ostaaksesi oikean mallin.
6. Kytke tietokoneisiin virta.

Käyttö

CS72U / CS74U:ssa on kätevä tapa käyttää tietokoneita manuaalisen vaihdon avulla – johon kuuluu laitteen etupaneelissa sijaitsevien portin valintapainikkeiden painaminen.

Portin manuaalinen valinta:
Paina ja vapauta portin valintapainike, jotta KVM-kohdistus siirtyy sen vastaavaan porttiin liitettyyn tietokoneeseen. Portin LED-valo palaa kirkkaan vihreänä.

Huom: Älä liitä KVM-jatketta KVM-kytkimeen etäisyyden pidentämiseksi, koska tämä heikentää videon laatua.

CS72U/CS74U:n täydellinen käyttöohje on ladattavissa ATEN:n verkkosivustolta (www.aten.com)

Tekniset tiedot

FCC-tiedot
Tämä laite on testattu ja sen on todettu täyttävän FCC-sääntöjen osan 15 mukaiset luokan B digitaalilaitteiden rajoitukset. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan asuinympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä käyttöohjeen mukaisesti, se voi aiheuttaa häiriöitä radioviestinnälle. Ei kuitenkaan ole takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriö yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa tai siirrä vastaanottoantenni uudelleen;
• Lisää laitteen ja vastaanottimen välistä etäisyyttä;
• Liitä laite pistorasiaan, joka on eri piirissä kuin johon vastaanotin on kytketty;
• Ota yhteyttä jälleenmyyjään/kokeneeseen radio-/televisio-asentajaan saadaksesi apua.

Online-rekisteröinti
Kansainvälinen:
http://support.aten.com
Pohjois-Amerikka:
http://www.aten-usa.com/product_registration

Tekninen puhelintuki
Kansainvälinen:
886-2-86926959
Pohjois-Amerikka:
1-888-999-ATEN Ext: 4988

Yhdistynyt kuningaskunta:
44-8-4481-58923

Kaikki tässä mediassa olevat tiedot, dokumentaatio ja tekniset tiedot voivat muuttua ilman valmistajan ennakkoilmoitusta. Vieraile verkkosivustollamme löytääksesi uusimman version.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN ja ATEN-logo ovat ATEN International Co., Ltd:n tavaramerkkejä. Kaikki oikeudet pidätetään. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Tämä tuote on RoHS-yhteensopiva.
