ATEN Altusen KN1000A - Yhden portin KVM Over IP -laite ja yhden portin virrankatkaisin, pikaopas

Pakkauksen sisältö

1 KN1000A yhden portin KVM over IP -laite ja yhden portin virrankatkaisin
1 Mukautettu KVM-kaapelisarja
1 Mukautettu konsolikaapelisarja
1 Kannettavan USB-konsolikaapeli
1 Virtalähde
1 Pistorasian virtajohto
1 Räkkiasennussarja
1 Käyttöohjeet

Yleiskatsaus

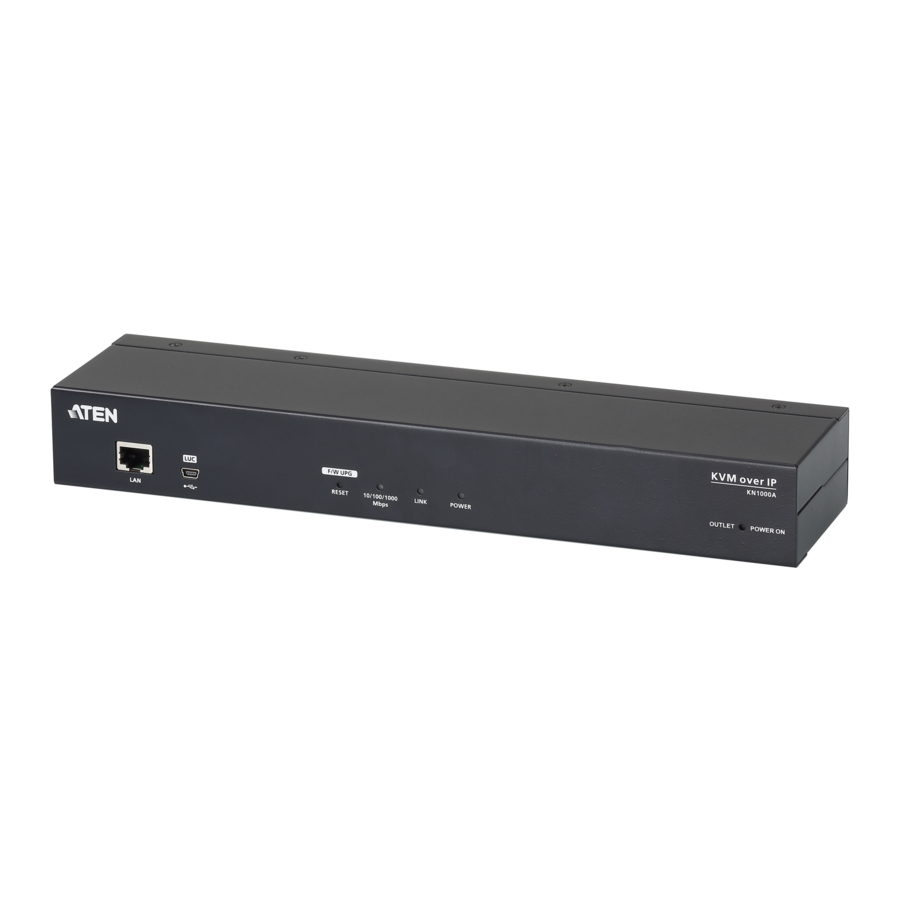

Etunäkymä

1. LAN-portti
2. LUC (Laptop USB Console) -portti
3. Laiteohjelmiston päivitys / Reset-kytkin
4. 10/100/1000 Mbps LED
5. Linkki-LED
6. Virta-LED
7. Pistorasian LED

Takanäkymä

1. Katkaisija
2. Maadoitusliitin
3. Virtaliitäntä
4. Pistorasia
5. Virtapistoke
6. PC/KVM-portti
7. PS/2 – USB-konsoliportti
8. PON-portti
9. RS-232-portti

Asennus

Räkkiasennus

KN1000A voidaan asentaa järjestelmäräkkiin kätevyyden ja joustavuuden vuoksi.

Asenna laite räkkiin seuraavasti:

1. Irrota kaksi alkuperäistä ruuvia laitteen pohjasta (lähellä laitteen takaosaa).
2. Kiinnitä asennuskiinnike KN1000A-laitteeseen räkkiasennussarjan mukana toimitetuilla ruuveilla – kuten kaaviossa on esitetty.
   Huomautus: Kuvissa asennuskiinnike on kiinnitetty laitteen pohjaan; se voidaan kiinnittää myös yläosaan.
3. Ruuvaa kiinnike mihin tahansa sopivaan kohtaan räkissä.
   Huomautus: Räkkiruuvit eivät sisälly toimitukseen. Käytä räkkiisi sopivia ruuveja.

DIN-kiskoasennus

KN1000A:n asentaminen DIN-kiskoon:

1. Ruuvaa asennuskiinnike KN1000A:n takaosaan räkkiasennusmenettelyn vaiheiden 1 ja 2 mukaisesti.
2. Käytä räkkiasennussarjan mukana toimitettuja suuria ruuveja DIN-kiskokiinnikkeiden ruuvaamiseen asennuskiinnikkeisiin.
3. Ripusta KN1000A DIN-kiskoon.

Asennus

Asenna KN1000A noudattamalla asennuskaavioita (kaavion numerot vastaavat alla olevia vaiheita) ja tee seuraavat toimet:

1. Maadoita laite KN1000A-pakkauksen mukana toimitetulla maadoitusjohdolla.
2. Liitä KN1000A:n PS/2 - USB-konsoliportti paikalliseen konsolinäppäimistöön, näyttöön ja hiireen tämän pakkauksen mukana toimitetulla konsolikaapelilla.
   Huomautus:
   1. Konsolikaapelin mukana tulee liittimet sekä PS/2- että USB-hiirille ja -näppäimistöille – käytä asennukseesi sopivia.
   2. Voit käyttää mitä tahansa näppäimistö- ja hiiriyhdistelmää. Voit esimerkiksi käyttää PS/2-näppäimistöä USB-hiiren kanssa.
3. Liitä KN1000A:n PC/KVM-portti asennettavan palvelimen tai KVM-kytkimen näppäimistö-, video- ja hiiriportteihin tämän pakkauksen mukana toimitetulla KVM-kaapelilla.
4. (Valinnainen) Jos haluat liittää PON-laitteen virranhallintaa varten, kytke sen kaapeli PON-porttiin.
5. (Valinnainen) Jos haluat liittää sarjakonsolilaitteen tai modeemin, kytke sen kaapeli RS-232-porttiin.
6. (Valinnainen) Jos haluat käyttää kannettavaa tietokonetta konsolina, käytä tämän pakkauksen mukana toimitettua kannettavan USB-kaapelia KN1000A:n LUC (Laptop USB Console) -portin liittämiseen.
7. Kytke Cat 5e/6 Ethernet-kaapeli KN1000A:n LAN-porttiin etäkäyttöä varten.
8. Käytä KN1000A-pakkauksen mukana toimitettua pistorasian virtajohtoa KN1000A:n pistorasian liittämiseen liitettyyn palvelimeen virranhallintaa varten.
9. Käytä palvelimen virtajohtoa KN1000A:n virtaliitännän liittämiseen AC-virtalähteeseen.
10. Kytke virtalähteen kaapeli KN1000A:n virtapistokkeeseen ja kytke sitten virtalähde AC-virtalähteeseen.

Tämä viimeistelee laitteiston asennuksen, ja olet valmis aloittamaan.

Huomautus: Kun käynnistät, muista käynnistää ensin KN1000A ja sitten palvelin tai KVM-kytkin.

Käyttö

Selain

KN1000A:ta voidaan käyttää joko verkkoselaimesta, Windows- ja Java-sovellusohjelman (AP) kautta tai PPP-modeemin puhelinverkkoyhteydellä.

Kirjautuminen

Aloita KN1000A:n käyttö verkkoselaimesta kirjautumalla sisään:

1. Avaa selaimesi ja määritä sen URL-osoitekenttään sen KN1000A:n IP-osoite, johon haluat päästä.
   Huomautus: Turvallisuussyistä järjestelmänvalvoja on saattanut määrittää kirjautumismerkkijonon. Jos näin on, sinun on sisällytettävä IP-osoitteen yhteyteen kauttaviiva ja kirjautumismerkkijono, kun kirjaudut sisään. Esimerkiksi: 192.168.0.100/KN1000A.
   Jos et tiedä IP-osoitetta ja kirjautumismerkkijonoa, kysy järjestelmänvalvojaltasi. Oletus-IP-osoite on 192.168.0.60
2. Jos näyttöön tulee suojausvaroitusvalintaikkuna. Hyväksy varmenne – siihen voi luottaa. Jos näyttöön tulee toinen varmenne, hyväksy myös se. KN1000A:n kirjautumissivu tulee näkyviin.
3. Anna kelvollinen käyttäjätunnus (Username) ja salasana (Password) (KN1000A:n järjestelmänvalvojan määrittämät) ja jatka sitten napsauttamalla Kirjaudu sisään (Login). Huomautus:
   1. Jos olet järjestelmänvalvoja ja kirjaudut sisään ensimmäistä kertaa, käytä oletuskäyttäjätunnusta: administrator; ja oletussalasanaa: password. Turvallisuussyistä suosittelemme poistamaan nämä ja antamaan itsellesi yksilöllisen käyttäjätunnuksen ja salasanan.
   2. Jos annoit virheellisen kirjautumistunnuksen, todennusrutiini palauttaa tämän viestin: Virheellinen käyttäjätunnus tai salasana (Invalid Username or Password). Yritä uudelleen (Please try again). Jos näet tämän viestin, kirjaudu sisään uudelleen ja ole huolellinen käyttäjätunnuksen ja salasanan kanssa.
      Kun olet kirjautunut sisään onnistuneesti, KN1000A:n pääruutu tulee näkyviin.

Tuki- ja dokumentaatioilmoitus

Kaikki tässä paketissa olevat tiedot, dokumentaatio, laiteohjelmisto, ohjelmistotyökalut ja tekniset tiedot voivat muuttua valmistajan toimesta ilman ennakkoilmoitusta.

Tuotteidemme ympäristövaikutusten vähentämiseksi ATEN-dokumentaatio ja -ohjelmisto löytyvät verkosta osoitteesta http://www.aten.com/download/

Tekninen tuki

www.aten.com/support

Hae lisätietoja skannaamalla
