ATEN Altusen KN1000A - Ühe pordiga KVM üle IP koos ühe pordiga toitelülitiga kiirkäivitus

Pakendi sisu

1 KN1000A ühe pordiga KVM üle IP koos ühe pordiga toitelülitiga
1 kohandatud KVM-kaablikomplekt
1 kohandatud konsoolikaablikomplekt
1 sülearvuti USB-konsoolikaabel
1 toiteadapter
1 pistikupesa toitejuhe
1 rack-kinnituskomplekt
1 kasutusjuhend

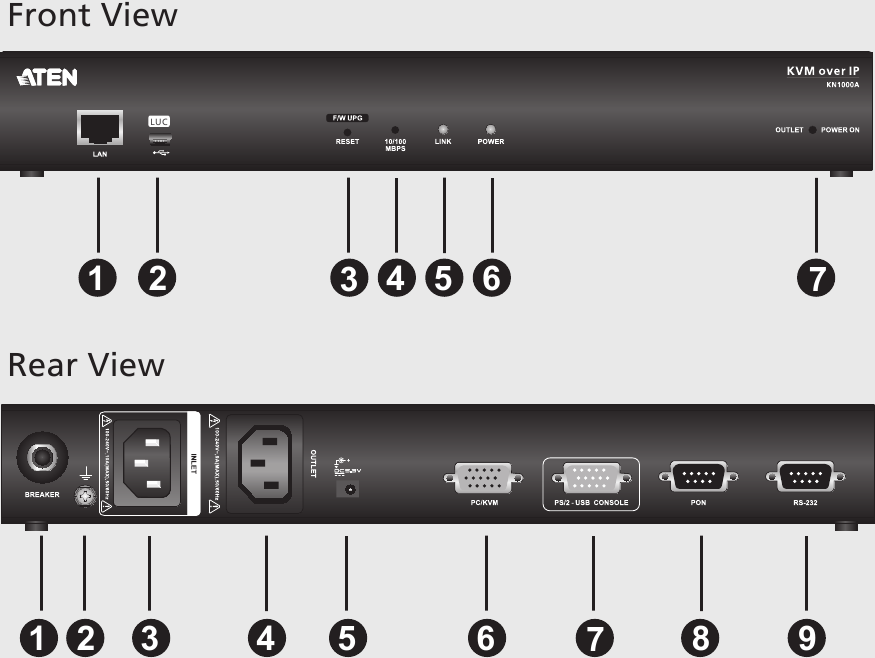

Ülevaade

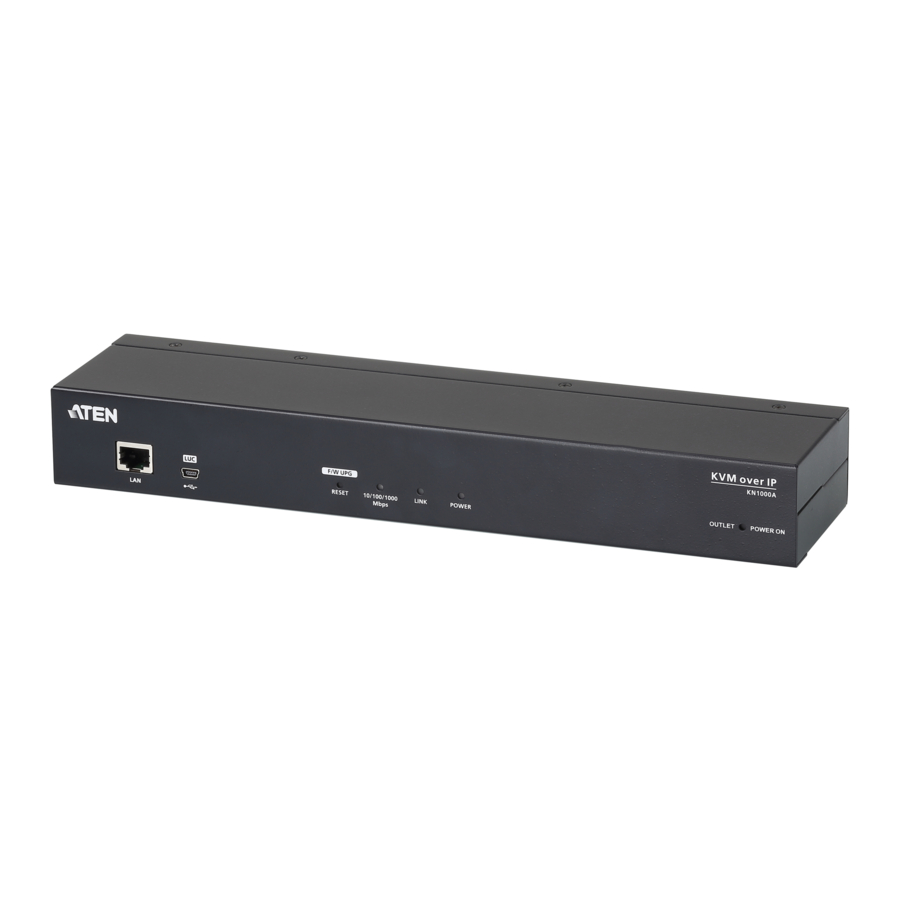

Esivaade

1. LAN-port
2. LUC (sülearvuti USB-konsool) port
3. Püsivara uuendamise / lähtestamise lüliti
4. 10/100/1000 Mbps LED
5. Lingi LED
6. Toite LED
7. Pistikupesa toite LED

Tagavaade

1. Kaitselüliti
2. Maandusklemm
3. Toite sisselaskeava
4. Pistikupesa
5. Toitepesa
6. PC/KVM-port
7. PS/2 – USB-konsooliport
8. PON-port
9. RS-232 port

Paigaldamine

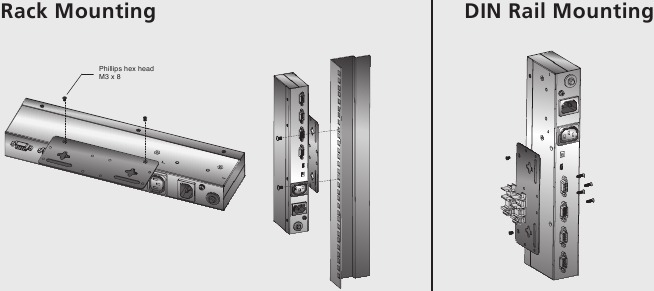

Rack-kinnitus

Mugavuse ja paindlikkuse tagamiseks saab KN1000A paigaldada süsteemirackile.

Seadme rackile paigaldamiseks tehke järgmist:

1. Eemaldage kaks originaalkruvi seadme põhjast (seadme tagumise osa lähedalt).
2. Kasutades rack-kinnituskomplektiga kaasasolevaid kruvisid, kruvige kinnitusklamber KN1000A külge – nagu diagrammil näidatud.
   Märkus: Illustratsioonidel on kinnitusklamber kinnitatud seadme põhja külge; seda saab kinnitada ka ülaossa.
3. Kruvige klamber racki mis tahes sobivasse kohta.
   Märkus: Racki kruvisid ei ole kaasas. Kasutage oma racki jaoks sobivaid kruvisid.

DIN-liistule kinnitamine

KN1000A DIN-liistule kinnitamiseks:

1. Kruvige kinnitusklamber KN1000A tagaküljele, nagu on kirjeldatud rack-kinnituse protseduuri punktides 1 ja 2.
2. Kasutage rack-kinnituskomplektiga kaasasolevaid suuri kruvisid, et kruvida DIN-liistu klambrid kinnitusklambrite külge.
3. Riputage KN1000A DIN-liistule.

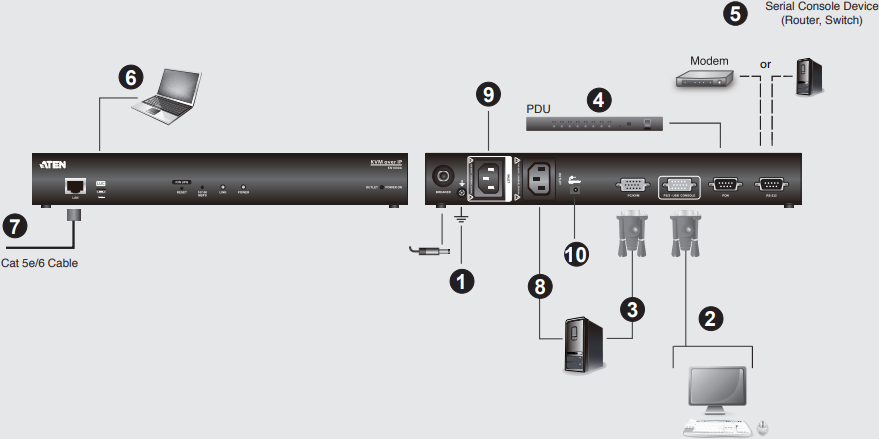

Seadistamine

KN1000A installimiseks vaadake installatsioonidiagramme (diagrammil olevad numbrid vastavad alltoodud sammudele) ja tehke järgmist:

1. Maandage seade, kasutades KN1000A pakendiga kaasasolevat maandusjuhet.
2. Kasutage selle paketiga kaasasolevat konsoolikaablit, et ühendada KN1000A PS/2 - USB-konsooliport kohaliku konsooli klaviatuuri, monitori ja hiirega.
   Märkus:
   1. Konsoolikaabliga on kaasas nii PS/2 kui ka USB-hiirte ja -klaviatuuride pistikud – kasutage oma installatsiooni jaoks sobivaid.
   2. Saate kasutada mis tahes klaviatuuri ja hiire ühenduste kombinatsiooni. Näiteks võite kasutada PS/2 klaviatuuri koos USB-hiirega.
3. Kasutage selle paketiga kaasasolevat KVM-kaablit, et ühendada KN1000A PC/KVM-port installitava serveri või KVM-lüliti klaviatuuri, video ja hiire portidega.
4. (Valikuline) Kui soovite ühendada PON-seadme kaugtoite haldamiseks, ühendage selle kaabel PON-porti.
5. (Valikuline) Kui soovite ühendada jadapordi konsooliseadme või modemi, ühendage selle kaabel RS-232 porti.
6. (Valikuline) Kui soovite kasutada sülearvutit konsoolina, kasutage selle paketiga kaasasolevat sülearvuti USB-kaablit, et ühendada KN1000A LUC (sülearvuti USB-konsool) port.
7. Ühendage Cat 5e/6 Etherneti kaabel KN1000A LAN-porti kaugjuurdepääsuks.
8. Kasutage KN1000A pakendiga kaasasolevat pistikupesa toitejuhet, et ühendada KN1000A pistikupesa ühendatud serveriga toitehaldamiseks.
9. Kasutage serveri toitejuhet, et ühendada KN1000A toite sisselaskeava vahelduvvoolu toiteallikaga.
10. Ühendage toiteadapteri kaabel KN1000A toitepesasse, seejärel ühendage toiteadapter vahelduvvoolu toiteallikaga.

See lõpetab riistvara installimise ja olete valmis alustama.

Märkus: Käivitamisel lülitage kindlasti esmalt sisse KN1000A ja seejärel server või KVM-lüliti.

Kasutamine

Veebibrauser

KN1000A-le pääseb juurde kas veebibrauserist, Windowsi ja Java rakenduse (AP) programmi kaudu või PPP modemi sissehelistamise kaudu.

Sisselogimine

KN1000A kasutamiseks veebibrauserist alustage sisselogimisega:

1. Avage oma brauser ja määrake brauseri URL-i asukoharibal selle KN1000A IP-aadress, millele soovite juurde pääseda.
   Märkus: Turvalisuse huvides võib administraator olla määranud sisselogimisstringi. Kui see on nii, peate sisselogimisel lisama kaldkriipsu ja sisselogimisstringi koos IP-aadressiga. Näiteks: 192.168.0.100/KN1000A.
   Kui te ei tea IP-aadressi ja sisselogimisstringi, küsige oma administraatorilt. Vaikimisi IP-aadress on 192.168.0.60
2. Kui ilmub turvahoiatuse dialoogiboks. Nõustuge sertifikaadiga – seda võib usaldada. Kui ilmub teine sertifikaat, nõustuge ka sellega. Ilmub KN1000A sisselogimisleht.
3. Sisestage kehtiv kasutajanimi (Username) ja parool (Password) (mille on määranud KN1000A administraator) ja seejärel klõpsake jätkamiseks nupul "Login" (Logi sisse). Märkus:
   1. Kui olete administraator ja logite sisse esimest korda, kasutage vaikimisi kasutajanime: administrator; ja vaikimisi parooli: password. Turvalisuse huvides soovitame tungivalt need eemaldada ja anda endale ainulaadne kasutajanimi ja parool.
   2. Kui sisestasite vale sisselogimise, tagastab autentimisrutiin selle teate: "Invalid Username or Password" ("Vale kasutajanimi või parool"). "Please try again" ("Proovige uuesti"). Kui näete seda teadet, logige uuesti sisse, olles kasutajanime ja parooliga ettevaatlik.
      Pärast edukat sisselogimist ilmub KN1000A põhiekraan.

Tugi ja dokumentatsiooni teatis

Kogu selles paketis sisalduvat teavet, dokumentatsiooni, püsivara, tarkvara utiliite ja spetsifikatsioone võidakse tootja poolt ette teatamata muuta.

Meie toodete keskkonnamõju vähendamiseks leiate ATEN-i dokumentatsiooni ja tarkvara veebist aadressilt http://www.aten.com/download/

Tehniline tugi

www.aten.com/support

Lisateabe saamiseks skannige
