ATEN Altusen KN1000A - KVM de Porta Única sobre IP com Interruptor de Alimentação de Porta Única - Início Rápido

Conteúdo da Embalagem

1 KN1000A KVM de Porta Única sobre IP com Interruptor de Alimentação de Porta Única
1 Conjunto de Cabo KVM Personalizado
1 Conjunto de Cabo de Console Personalizado
1 Cabo de Console USB para Laptop
1 Adaptador de Alimentação
1 Cabo de Alimentação da Tomada
1 Kit de Montagem em Rack
1 Instruções do Usuário

Visão Geral

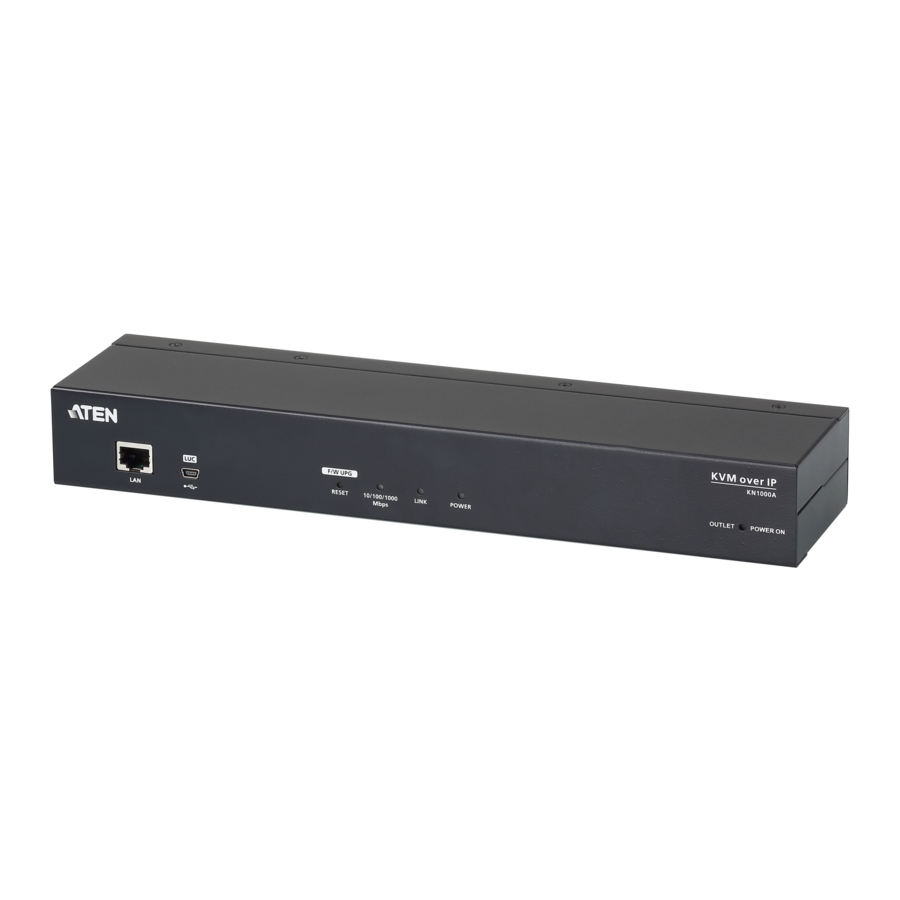

Visão frontal

1. Porta LAN
2. Porta LUC (Laptop USB Console)
3. Interruptor de Atualização de Firmware / Reset
4. LED 10/100/1000 Mbps
5. LED de Link
6. LED de Alimentação
7. LED da Tomada de Alimentação

Visão traseira

1. Disjuntor
2. Terminal de Aterramento
3. Entrada de Alimentação
4. Tomada de Alimentação
5. Conector de Alimentação
6. Porta PC/KVM
7. Porta de Console PS/2 – USB
8. Porta PON
9. Porta RS-232

Instalação

Montagem em Rack

Para conveniência e flexibilidade, o KN1000A pode ser montado em um rack de sistema.

Para montar a unidade em rack, faça o seguinte:

1. Remova os dois parafusos originais da parte inferior da unidade (próximo à parte traseira da unidade).
2. Usando os parafusos fornecidos com o kit de montagem em rack, aparafuse o suporte de montagem no KN1000A – conforme mostrado no diagrama.
   Note: As ilustrações mostram o suporte de montagem conectado à parte inferior da unidade; ele também pode ser conectado à parte superior.
3. Aparafuse o suporte em qualquer local conveniente no rack.
   Note: Os parafusos do rack não são fornecidos. Use parafusos apropriados para o seu rack.

Montagem em Trilho DIN

Para montar o KN1000A em um trilho DIN:

1. Aparafuse o suporte de montagem na parte traseira do KN1000A, conforme descrito nas etapas 1 e 2 do procedimento de Montagem em Rack.
2. Use os parafusos grandes fornecidos com o kit de montagem em rack para aparafusar os suportes do trilho DIN nos suportes de montagem.
3. Pendure o KN1000A no trilho DIN.

Configuração

Para instalar o KN1000A, consulte os diagramas de instalação (os números no diagrama correspondem às etapas abaixo) e faça o seguinte:

1. Aterre a unidade usando o fio de aterramento fornecido com o pacote KN1000A.
2. Use o cabo de Console fornecido com este pacote para conectar a porta de Console PS/2 - USB do KN1000A ao teclado, monitor e mouse do console local.
   Note:
   1. O cabo de Console vem com conectores para mouses e teclados PS/2 e USB – use os apropriados para sua instalação.
   2. Você pode usar qualquer combinação de conexões de teclado e mouse. Por exemplo, você pode usar um teclado PS/2 com um mouse USB.
3. Use o cabo KVM fornecido com este pacote para conectar a porta PC/KVM do KN1000A às portas de teclado, vídeo e mouse do servidor ou switch KVM que você está instalando.
4. (Opcional) Se você quiser conectar um dispositivo PON para gerenciamento de energia remoto, conecte o cabo na porta PON.
5. (Opcional) Se você quiser conectar um dispositivo de console serial ou modem, conecte o cabo na porta RS-232.
6. (Opcional) Se você quiser usar um laptop como console, use o cabo USB do laptop incluído neste pacote para conectar a porta LUC (Laptop USB Console) do KN1000A.
7. Conecte um cabo Ethernet Cat 5e/6 na porta LAN do KN1000A para acesso remoto.
8. Use o cabo de alimentação da tomada fornecido com o pacote do KN1000A para conectar a Tomada de Alimentação do KN1000A ao servidor conectado para gerenciamento de energia.
9. Use o cabo de alimentação do servidor para conectar a Entrada de Alimentação do KN1000A a uma fonte de alimentação CA.
10. Conecte o cabo do adaptador de alimentação no conector de alimentação do KN1000A e, em seguida, conecte o adaptador de alimentação a uma fonte de alimentação CA.

Isso conclui a instalação do hardware e você está pronto para iniciar.

Note: Ao iniciar, certifique-se de ligar primeiro o KN1000A e, em seguida, ligar o servidor ou switch KVM.

Operação

Navegador

O KN1000A pode ser acessado a partir de um navegador da web, por meio do programa de aplicativo (AP) Windows e Java ou por discagem de modem PPP.

Fazendo Login

Para operar o KN1000A a partir de um navegador da web, comece fazendo login:

1. Abra seu navegador e especifique o endereço IP do KN1000A que você deseja acessar na barra de localização da URL do navegador.
   Note: Por motivos de segurança, uma string de login pode ter sido definida pelo administrador. Nesse caso, você deve incluir uma barra e a string de login junto com o endereço IP ao fazer login. Por exemplo: 192.168.0.100/KN1000A.
   Se você não souber o endereço IP e a string de login, pergunte ao seu Administrador. O endereço IP padrão é 192.168.0.60
2. Se uma caixa de diálogo Alerta de Segurança aparecer. Aceite o certificado – ele pode ser confiável. Se um segundo certificado aparecer, aceite-o também. A página de login do KN1000A aparece.
3. Forneça um Nome de Usuário e Senha válidos (definidos pelo administrador do KN1000A) e clique em "Login" (Entrar) para continuar. Note:
   1. Se você for o administrador e estiver fazendo login pela primeira vez, use o Nome de Usuário padrão: administrator; e a Senha padrão: password. Por motivos de segurança, recomendamos fortemente que você remova esses e forneça a si mesmo um Nome de Usuário e Senha exclusivos.
   2. Se você forneceu um login inválido, a rotina de autenticação retornará esta mensagem: "Invalid Username or Password" ("Nome de Usuário ou Senha Inválidos"). "Please try again" ("Por favor, tente novamente"). Se você vir esta mensagem, faça login novamente, tendo cuidado com o Nome de Usuário e a Senha.
      Depois de fazer login com sucesso, a Tela Principal do KN1000A aparece.

Aviso de Suporte e Documentação

Todas as informações, documentação, firmware, utilitários de software e especificações contidas neste pacote estão sujeitas a alterações sem notificação prévia do fabricante.

Para reduzir o impacto ambiental de nossos produtos, a documentação e o software da ATEN podem ser encontrados online em http://www.aten.com/download/

Suporte Técnico

www.aten.com/support

Digitalize para obter mais informações
