ATEN Altusen KN1000A - Бір портты KVM Over IP Бір портты қуат қосқышымен Жылдам бастау

Пакет мазмұны

1 KN1000A Бір портты KVM over IP Бір портты қуат қосқышымен
1 Арнайы KVM кабель жинағы
1 Арнайы консольдік кабель жинағы
1 Ноутбукке арналған USB консольдік кабелі
1 Қуат адаптері
1 Розеткалық қуат сымы
1 Сөреге орнатуға арналған жинақ
1 Пайдаланушы нұсқаулығы

Шолу

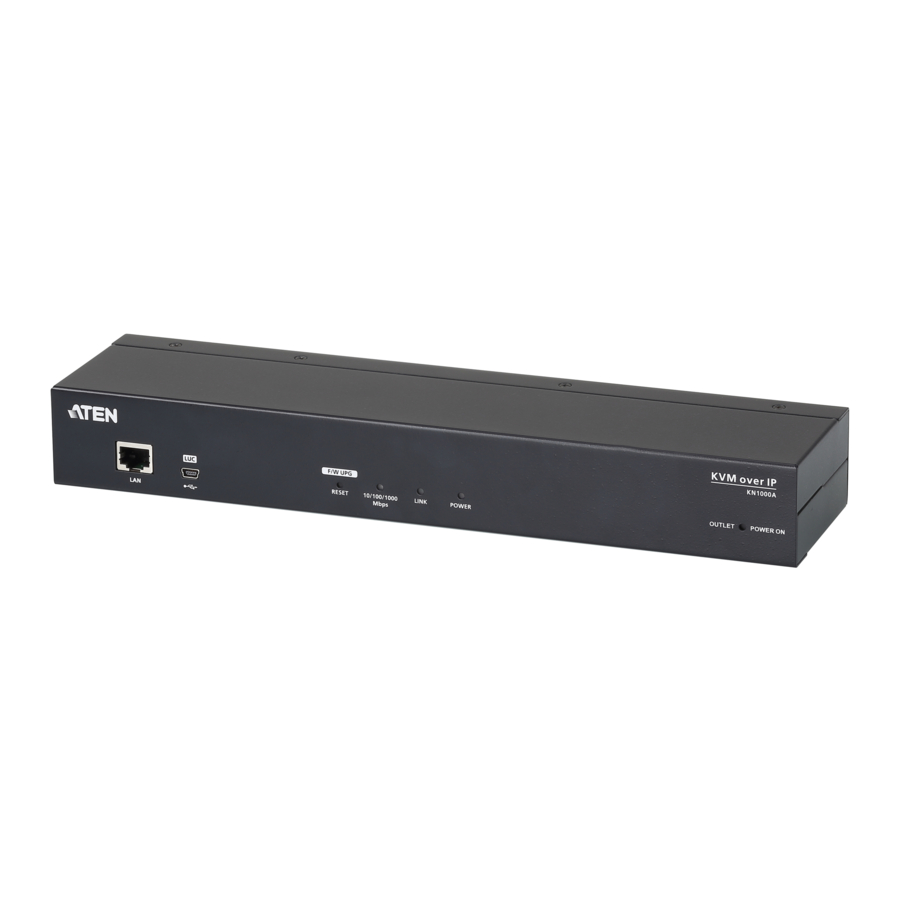

Алдыңғы көрініс

1. LAN порты
2. LUC (Laptop USB Console) порты
3. Firmware Upgrade / Reset Switch (Микробағдарламаны жаңарту / Қалпына келтіру қосқышы)
4. 10/100/1000 Mbps LED (Жарық диоды)
5. Link LED (Жарық диоды)
6. Power LED (Қуат жарық диоды)
7. Power Outlet LED (Розетка қуат жарық диоды)

Артқы көрініс

1. Автоматты ажыратқыш
2. Жерге тұйықтау терминалы
3. Қуат кірісі
4. Қуат розеткасы
5. Қуат ұясы
6. PC/KVM порты
7. PS/2 – USB консольдік порты
8. PON порты
9. RS-232 порты

Орнату

Сөреге орнату

Ыңғайлылық пен икемділік үшін KN1000A жүйелік сөреге орнатылуы мүмкін.

Құрылғыны сөреге орнату үшін келесі әрекеттерді орындаңыз:

1. Құрылғының төменгі жағындағы екі түпнұсқа бұранданы шешіңіз (құрылғының артқы жағына жақын).
2. Сөреге орнату жинағымен бірге берілген бұрандаларды пайдаланып, бекіту кронштейнін KN1000A-ға бұраңыз – диаграммада көрсетілгендей.
   Ескертпе: Суреттерде бекіту кронштейнінің құрылғының төменгі жағына бекітілгені көрсетілген; оны жоғарғы жағына да бекітуге болады.
3. Кронштейнді сөредегі кез келген ыңғайлы жерге бұраңыз.
   Ескертпе: Сөре бұрандалары берілмеген. Сөреңізге сәйкес келетін бұрандаларды пайдаланыңыз.

DIN рельсіне орнату

KN1000A-ны DIN рельсіне орнату үшін:

1. Бекіту кронштейнін KN1000A-ның артқы жағына сөреге орнату процедурасының 1 және 2 қадамдарында сипатталғандай бұраңыз.
2. DIN рельстік кронштейндерін бекіту кронштейндеріне бұрау үшін сөреге орнату жинағымен бірге берілген үлкен бұрандаларды пайдаланыңыз.
3. KN1000A-ны DIN рельсіне іліңіз.

Орнату

KN1000A-ны орнату үшін орнату диаграммаларына жүгініңіз (диаграммадағы сандар төмендегі қадамдарға сәйкес келеді) және келесі әрекеттерді орындаңыз:

1. KN1000A пакетімен бірге берілген жерге тұйықтау сымын пайдаланып құрылғыны жерге тұйықтаңыз.
2. KN1000A-ның PS/2 - USB консольдік портын жергілікті консоль пернетақтасына, мониторға және тышқанға қосу үшін осы пакетпен бірге берілген консольдік кабельді пайдаланыңыз.
   Ескертпе:
   1. Консольдік кабель PS/2 және USB тышқандары мен пернетақталарына арналған қосқыштармен бірге келеді – орнатуыңызға сәйкес келетіндерін пайдаланыңыз.
   2. Пернетақта мен тышқан қосылымдарының кез келген комбинациясын пайдалануға болады. Мысалы, USB тышқанымен PS/2 пернетақтасын пайдалануға болады.
3. KN1000A-ның PC/KVM портын орнатып жатқан сервердің немесе KVM қосқышының пернетақта, бейне және тышқан порттарына қосу үшін осы пакетпен бірге берілген KVM кабелін пайдаланыңыз.
4. (Қосымша) Қашықтан қуатты басқару үшін PON құрылғысын қосқыңыз келсе, оның кабелін PON портына қосыңыз.
5. (Қосымша) Егер сіз тізбекті консольдік құрылғыны немесе модемді қосқыңыз келсе, оның кабелін RS-232 портына қосыңыз.
6. (Қосымша) Егер сіз ноутбукты консоль ретінде пайдаланғыңыз келсе, KN1000A-ның LUC (Laptop USB Console) портын қосу үшін осы пакетпен бірге берілген ноутбукке арналған USB кабелін пайдаланыңыз.
7. Қашықтан кіру үшін KN1000A-ның LAN портына Cat 5e/6 Ethernet кабелін қосыңыз.
8. Қуатты басқару үшін KN1000A-ның қуат розеткасын қосылған серверге қосу үшін KN1000A пакетімен бірге берілген розеткалық қуат сымын пайдаланыңыз.
9. Серверден шыққан қуат сымын KN1000A-ның қуат кірісін айнымалы ток көзіне қосу үшін пайдаланыңыз.
10. Қуат адаптері кабелін KN1000A-ның қуат ұясына қосыңыз, содан кейін қуат адаптерін айнымалы ток көзіне қосыңыз.

Осымен аппараттық құралды орнату аяқталды және сіз іске қосуға дайынсыз.

Ескертпе: Іске қосу кезінде алдымен KN1000A-ны, содан кейін серверді немесе KVM қосқышын қосуды ұмытпаңыз.

Жұмыс істеу

Браузер

KN1000A-ға веб-браузерден, Windows және Java application (AP) бағдарламасы арқылы немесе PPP модемдік қоңырау шалу арқылы кіруге болады.

Кіру

KN1000A-ны веб-браузерден басқару үшін кіруден бастаңыз:

1. Браузеріңізді ашып, браузердің URL мекенжай жолағында кіргіңіз келетін KN1000A-ның IP мекенжайын көрсетіңіз.
   Ескертпе: Қауіпсіздік мақсатында әкімші кіру жолын орнатқан болуы мүмкін. Егер солай болса, кіру кезінде IP мекенжайымен бірге алға қарай қиғаш сызықты және кіру жолын қосуыңыз керек. Мысалы: 192.168.0.100/KN1000A.
   Егер сіз IP мекенжайын және кіру жолын білмесеңіз, Әкімшіңізден сұраңыз. Әдепкі IP мекенжайы 192.168.0.60
2. Егер Security Alert (Қауіпсіздік туралы ескерту) диалогтық терезесі пайда болса. Сертификатты қабылдаңыз – оған сенуге болады. Егер екінші сертификат пайда болса, оны да қабылдаңыз. KN1000A кіру беті пайда болады.
3. Жарамды Username (Пайдаланушы аты) және Password (Құпия сөзді) (KN1000A әкімшісі орнатқан) енгізіңіз, содан кейін жалғастыру үшін Login (Кіру) батырмасын басыңыз. Ескертпе:
   1. Егер сіз әкімші болсаңыз және бірінші рет кіріп жатсаңыз, әдепкі Username (Пайдаланушы аты): administrator; және әдепкі Password (Құпия сөзді): password пайдаланыңыз. Қауіпсіздік мақсатында біз оларды жойып, өзіңізге бірегей Username (Пайдаланушы аты) және Password (Құпия сөзді) беруді ұсынамыз.
   2. Егер сіз жарамсыз кіруді ұсынсаңыз, аутентификациялық бағдарлама мына хабарламаны қайтарады: Invalid Username or Password (Жарамсыз пайдаланушы аты немесе құпия сөз). Please try again (Қайтадан әрекет етіп көріңіз). Егер сіз бұл хабарламаны көрсеңіз, Username (Пайдаланушы аты) және Password (Құпия сөзді) мұқият енгізе отырып, қайтадан кіріңіз.
      Кіргеннен кейін KN1000A негізгі экраны пайда болады.

Қолдау және құжаттама туралы ескерту

Осы пакетте қамтылған барлық ақпарат, құжаттама, микробағдарлама, бағдарламалық құрал және спецификациялар өндірушінің алдын ала хабарламасынсыз өзгертілуі мүмкін.

Өнімдеріміздің қоршаған ортаға әсерін азайту үшін ATEN құжаттамасы мен бағдарламалық құралын http://www.aten.com/download/ сайтынан табуға болады.

Техникалық қолдау

www.aten.com/support

Қосымша ақпарат алу үшін сканерлеңіз
