ATEN Altusen KN1000A - KVM me një portë mbi IP me ndërprerës të energjisë me një portë, fillim i shpejtë

Përmbajtja e paketës

1 KN1000A KVM me një portë mbi IP me ndërprerës të energjisë me një portë
1 Set kablloje KVM e personalizuar
1 Set kablloje konsole e personalizuar
1 Kabllo USB konsole për laptop
1 Adaptor energjie
1 Kordon energjie për prizë
1 Komplet montimi në raft
1 Udhëzime për përdoruesin

Përmbledhje

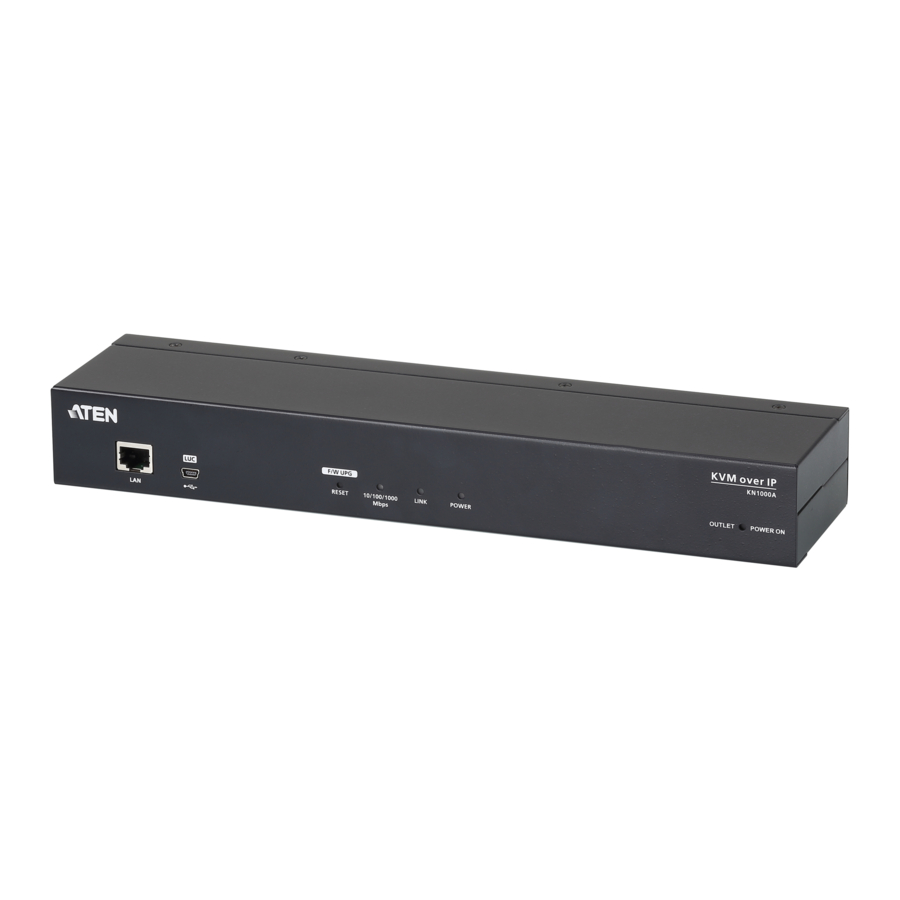

Pamja e përparme

1. Porta LAN
2. Porta LUC (Laptop USB Console) (Konsola USB e Laptopit)
3. Çelësi i përmirësimit të firmware-it / Rivendosjes
4. LED 10/100/1000 Mbps
5. LED i lidhjes
6. LED i energjisë
7. LED i prizës së energjisë

Pamja e pasme

1. Çelësi automatik
2. Terminali i tokëzimit
3. Hyrja e energjisë
4. Priza e energjisë
5. Foleja e energjisë
6. Porta PC/KVM
7. Porta e konsolës PS/2 – USB
8. Porta PON
9. Porta RS-232

Instalimi

Montimi në raft

Për lehtësi dhe fleksibilitet, KN1000A mund të montohet në një raft sistemi.

Për të montuar njësinë në raft, bëni sa vijon:

1. Hiqni dy vidhat origjinale nga fundi i njësisë (pranë pjesës së pasme të njësisë).
2. Duke përdorur vidhat e ofruara me kompletin e montimit në raft, vidhosni mbajtësen e montimit në KN1000A – siç tregohet në diagram.
   Shënim: Ilustrimet tregojnë mbajtësen e montimit të bashkangjitur në fund të njësisë; ajo mund të bashkangjitet edhe në pjesën e sipërme.
3. Vidhosni mbajtësen në çdo vend të përshtatshëm në raft.
   Shënim: Vidhat e raftit nuk ofrohen. Përdorni vidha që janë të përshtatshme për raftin tuaj.

Montimi në shinë DIN

Për të montuar KN1000A në një shinë DIN:

1. Vidhosni mbajtësen e montimit në pjesën e pasme të KN1000A siç përshkruhet në hapat 1 dhe 2 të procedurës së montimit në raft.
2. Përdorni vidhat e mëdha të furnizuara me kompletin e montimit në raft për të vidhosur mbajtëset e shinisë DIN në mbajtëset e montimit.
3. Varni KN1000A në shinën DIN.

Konfigurimi

Për të instaluar KN1000A, referojuni diagrameve të instalimit (numrat në diagram korrespondojnë me hapat më poshtë) dhe bëni sa vijon:

1. Tokëzoni njësinë duke përdorur telin e tokëzimit të ofruar me paketën KN1000A.
2. Përdorni kabllon e konsolës të ofruar me këtë paketë për të lidhur portën e konsolës PS/2 - USB të KN1000A me tastierën, monitorin dhe mausin e konsolës lokale.
   Shënim:
   1. Kablloja e konsolës vjen me lidhës për maus dhe tastierë PS/2 dhe USB – përdorni ato që janë të përshtatshme për instalimin tuaj.
   2. Mund të përdorni çdo kombinim të lidhjeve të tastierës dhe mausit. Për shembull, mund të përdorni një tastierë PS/2 me një maus USB.
3. Përdorni kabllon KVM të ofruar me këtë paketë për të lidhur portën PC/KVM të KN1000A me portat e tastierës, videos dhe mausit të serverit ose ndërprerësit KVM që po instaloni.
4. (Opsionale) Nëse dëshironi të lidhni një pajisje PON për menaxhim të energjisë në distancë, futeni kabllon e saj në portën PON.
5. (Opsionale) Nëse dëshironi të lidhni një pajisje konsole seriale ose modem, futeni kabllon e saj në portën RS-232.
6. (Opsionale) Nëse dëshironi të përdorni një laptop si konsolë, përdorni kabllon USB të laptopit të përfshirë me këtë paketë për të lidhur portën LUC (Laptop USB Console) (Konsola USB e Laptopit) të KN1000A.
7. Futeni një kabllo Ethernet Cat 5e/6 në portën LAN të KN1000A për akses në distancë.
8. Përdorni kordonin e energjisë së prizës të ofruar me paketën e KN1000A për të lidhur prizën e energjisë të KN1000A me serverin e bashkangjitur për menaxhimin e energjisë.
9. Përdorni kordonin e energjisë nga serveri për të lidhur hyrjen e energjisë të KN1000A me një burim energjie AC.
10. Futeni kabllon e adaptorit të energjisë në folenë e energjisë të KN1000A, pastaj futeni adaptorin e energjisë në një burim energjie AC.

Kjo përfundon instalimin e harduerit dhe jeni gati të filloni.

Shënim: Kur filloni, sigurohuni që së pari të ndizni KN1000A, pastaj ndizni serverin ose ndërprerësin KVM.

Funksionimi

Shfletuesi

KN1000A mund të aksesohet ose nga një shfletues uebi, nëpërmjet programit të aplikimit (AP) Windows dhe Java, ose nga lidhja me modem PPP.

Hyrja

Për të përdorur KN1000A nga një shfletues uebi, filloni duke u futur:

1. Hapni shfletuesin tuaj dhe specifikoni adresën IP të KN1000A që dëshironi të aksesoni në shiritin e vendndodhjes URL të shfletuesit.
   Shënim: Për qëllime sigurie, një varg hyrjeje mund të jetë vendosur nga administratori. Nëse po, duhet të përfshini një vijë të pjerrët përpara dhe vargun e hyrjes së bashku me adresën IP kur të futeni. Për shembull: 192.168.0.100/KN1000A.
   Nëse nuk e dini adresën IP dhe vargun e hyrjes, pyesni administratorin tuaj. Adresa IP e parazgjedhur është 192.168.0.60
2. Nëse shfaqet një kutia e dialogut për alarm sigurie. Pranojeni certifikatën – mund t'i besohet. Nëse shfaqet një certifikatë e dytë, pranojeni edhe atë. Shfaqet faqja e hyrjes së KN1000A.
3. Jepni një emër përdoruesi dhe fjalëkalim të vlefshëm (të vendosur nga administratori i KN1000A), pastaj klikoni Hyr për të vazhduar. Shënim:
   1. Nëse jeni administratori dhe po futeni për herë të parë, përdorni emrin e përdoruesit të parazgjedhur: administrator; dhe fjalëkalimin e parazgjedhur: password (fjalëkalimi). Për qëllime sigurie, ju rekomandojmë fuqimisht që t'i hiqni këto dhe t'i jepni vetes një emër përdoruesi dhe fjalëkalim unik.
   2. Nëse keni dhënë një hyrje të pavlefshme, rutina e vërtetimit do të kthejë këtë mesazh: Emër përdoruesi ose fjalëkalim i pavlefshëm. Ju lutemi provoni përsëri. Nëse e shihni këtë mesazh, futuni përsëri duke qenë të kujdesshëm me emrin e përdoruesit dhe fjalëkalimin.
      Pasi të jeni futur me sukses, shfaqet ekrani kryesor i KN1000A.

Njoftim për mbështetjen dhe dokumentacionin

Të gjitha informacionet, dokumentacioni, firmware-i, programet e shërbimeve softuerike dhe specifikimet e përfshira në këtë paketë mund të ndryshojnë pa njoftim paraprak nga prodhuesi.

Për të zvogëluar ndikimin mjedisor të produkteve tona, dokumentacioni dhe softueri ATEN mund të gjenden në internet në http://www.aten.com/download/

Mbështetje teknike

www.aten.com/support

Skanoni për më shumë informacion
