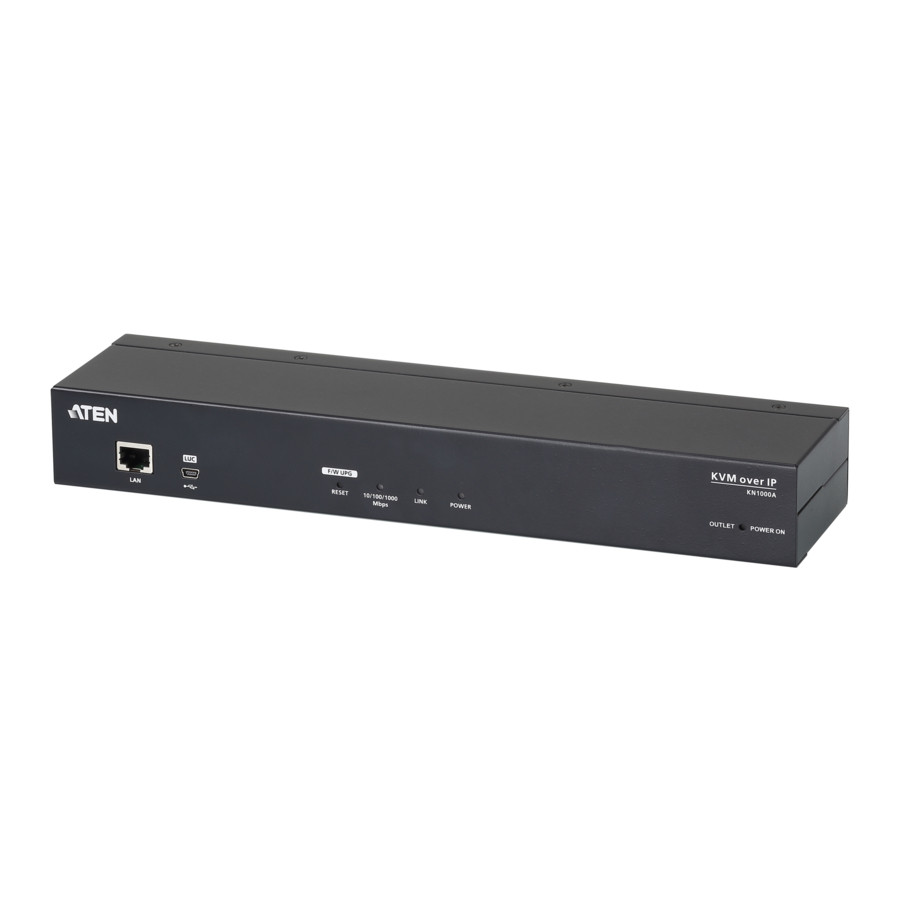

ATEN Altusen KN1000A - KVM Moja ya Bandari Juu ya IP na Anwani Moja ya Kubadilisha Nguvu Kuanza Haraka

Yaliyomo kwenye Kifurushi

1 KN1000A KVM Moja ya Bandari juu ya IP na Anwani Moja ya Kubadilisha Nguvu
1 Seti ya Kebo ya KVM Maalum
1 Seti ya Kebo ya Dashibodi Maalum
1 Kebo ya Dashibodi ya USB ya Kompyuta ya Mpakato
1 Adapta ya Nguvu
1 Kebo ya Nguvu ya Plagi
1 Kiti cha Kupachika Rack
1 Maelekezo ya Mtumiaji

Muhtasari

Mtazamo wa Mbele

1. Bandari ya LAN
2. Bandari ya LUC (Dashibodi ya USB ya Kompyuta ya Mpakato)
3. Kubadilisha Uboreshaji / Rudisha Programu
4. LED ya 10/100/1000 Mbps
5. LED ya Kiungo
6. LED ya Nguvu
7. LED ya Anwani ya Nguvu

Mtazamo wa Nyuma

1. Kivunja Mzunguko
2. Kituo cha Kutuliza
3. Ingizo la Nguvu
4. Anwani ya Nguvu
5. Jeki ya Nguvu
6. Bandari ya PC/KVM
7. Bandari ya Dashibodi ya PS/2 – USB
8. Bandari ya PON
9. Bandari ya RS-232

Usakinishaji

Kupachika Rack

Kwa urahisi na kubadilika, KN1000A inaweza kupachikwa kwenye rack ya mfumo.

Ili kupachika kitengo kwenye rack fanya yafuatayo:

1. Ondoa skrubu mbili za asili kutoka chini ya kitengo (karibu na nyuma ya kitengo).
2. Kutumia skrubu zilizotolewa na kiti cha kupachika rack, skrubu bracket ya kupachika kwenye KN1000A – kama inavyoonyeshwa kwenye mchoro.
   Kumbuka: Vielelezo vinaonyesha bracket ya kupachika iliyoambatanishwa chini ya kitengo; inaweza pia kuunganishwa juu.
3. Skrubu bracket kwenye eneo lolote linalofaa kwenye rack.
   Kumbuka: Skrubu za rack hazijatolewa. Tumia skrubu zinazofaa kwa rack yako.

Kupachika Reli ya DIN

Ili kupachika KN1000A kwenye reli ya DIN:

1. Skrubu bracket ya kupachika nyuma ya KN1000A kama ilivyoelezwa katika hatua ya 1 na 2 ya utaratibu wa Kupachika Rack.
2. Tumia skrubu kubwa zilizotolewa na kiti cha kupachika rack ili kuskrubu bracket za reli ya DIN kwenye bracket za kupachika.
3. Tundika KN1000A kwenye reli ya DIN.

Usanidi

Ili kusakinisha KN1000A, rejelea michoro ya usakinishaji (nambari kwenye mchoro zinafanana na hatua hapa chini), na ufanye yafuatayo:

1. Tuliza kitengo kwa kutumia waya wa kutuliza uliotolewa na kifurushi cha KN1000A.
2. Tumia kebo ya Dashibodi iliyotolewa na kifurushi hiki kuunganisha bandari ya Dashibodi ya PS/2 - USB ya KN1000A, kwenye kibodi ya dashibodi ya ndani, kichungi na panya.
   Kumbuka:
   1. Kebo ya Dashibodi inakuja na viunganishi vya panya na kibodi za PS/2 na USB – tumia zile zinazofaa kwa usakinishaji wako.
   2. Unaweza kutumia mchanganyiko wowote wa miunganisho ya kibodi na panya. Kwa mfano, unaweza kutumia kibodi ya PS/2 na panya ya USB.
3. Tumia kebo ya KVM iliyotolewa na kifurushi hiki kuunganisha bandari ya PC/KVM ya KN1000A, kwenye bandari za kibodi, video na panya za seva au swichi ya KVM unayoisakinisha.
4. (Hiari) Ikiwa unataka kuunganisha kifaa cha PON kwa usimamizi wa nguvu wa mbali, chomeka kebo yake kwenye bandari ya PON.
5. (Hiari) Ikiwa unataka kuunganisha kifaa cha dashibodi ya serial au modemu, chomeka kebo yake kwenye bandari ya RS-232.
6. (Hiari) Ikiwa unataka kutumia kompyuta ya mpakato kama dashibodi, tumia kebo ya USB ya kompyuta ya mpakato iliyojumuishwa na kifurushi hiki kuunganisha Bandari ya LUC (Dashibodi ya USB ya Kompyuta ya Mpakato) ya KN1000A.
7. Chomeka kebo ya Ethaneti ya Cat 5e/6 kwenye Bandari ya LAN ya KN1000A kwa ufikiaji wa mbali.
8. Tumia kebo ya nguvu ya plagi iliyotolewa na kifurushi cha KN1000A kuunganisha Anwani ya Nguvu ya KN1000A kwenye seva iliyoambatishwa kwa usimamizi wa nguvu.
9. Tumia kebo ya nguvu kutoka kwa seva kuunganisha Ingizo la Nguvu la KN1000A kwenye chanzo cha nguvu cha AC.
10. Chomeka kebo ya adapta ya nguvu kwenye jeki ya nguvu ya KN1000A, kisha chomeka adapta ya nguvu kwenye chanzo cha nguvu cha AC.

Hii inakamilisha usakinishaji wa maunzi, na uko tayari kuanza.

Kumbuka: Unapoanza, hakikisha kwanza kuwasha KN1000A, kisha uwashe seva au swichi ya KVM.

Uendeshaji

Kivinjari

KN1000A inaweza kufikiwa ama kutoka kwa kivinjari cha wavuti, kupitia programu ya Windows na Java (AP), au kwa kupiga simu kwa modemu ya PPP.

Kuingia

Ili kuendesha KN1000A kutoka kwa kivinjari cha wavuti, anza kwa kuingia:

1. Fungua kivinjari chako na ueleze anwani ya IP ya KN1000A unayotaka kufikia kwenye upau wa eneo la URL ya kivinjari.
   Kumbuka: Kwa madhumuni ya usalama, mfuatano wa kuingia unaweza kuwa umewekwa na msimamizi. Ikiwa ndivyo, lazima ujumuishe mshale wa mbele na mfuatano wa kuingia pamoja na anwani ya IP unapoingia. Kwa mfano: 192.168.0.100/KN1000A.
   Ikiwa haujui anwani ya IP na mfuatano wa kuingia, muulize Msimamizi wako. Anwani ya IP chaguo-msingi ni 192.168.0.60
2. Ikiwa kisanduku cha mazungumzo cha Arifa ya Usalama kinaonekana. Kubali cheti – kinaweza kuaminiwa. Ikiwa cheti cha pili kinaonekana, kikubali pia. Ukurasa wa kuingia wa KN1000A unaonekana.
3. Toa Jina la Mtumiaji na Nenosiri halali (lililowekwa na msimamizi wa KN1000A), kisha ubofye Ingia ili kuendelea. Kumbuka:
   1. Ikiwa wewe ndiye msimamizi, na unaingia kwa mara ya kwanza, tumia Jina la Mtumiaji chaguo-msingi: administrator; na Nenosiri chaguo-msingi: password. Kwa madhumuni ya usalama, tunapendekeza sana uondoe hizi na ujipe Jina la Mtumiaji na Nenosiri la kipekee.
   2. Ikiwa ulitoa kuingia batili, utaratibu wa uthibitishaji utarudisha ujumbe huu: Jina la Mtumiaji au Nenosiri Batili. Tafadhali jaribu tena. Ukiona ujumbe huu, ingia tena ukiwa mwangalifu na Jina la Mtumiaji na Nenosiri.
      Baada ya kuingia kwa mafanikio, Skrini Kuu ya KN1000A inaonekana.

Ilani ya Usaidizi na Nyaraka

Taarifa zote, nyaraka, programu dhibiti, huduma za programu, na vipimo vilivyomo katika kifurushi hiki vinaweza kubadilika bila taarifa ya awali na mtengenezaji.

Ili kupunguza athari za kimazingira za bidhaa zetu, nyaraka na programu za ATEN zinaweza kupatikana mtandaoni katika http://www.aten.com/download/

Msaada wa kiufundi

www.aten.com/support

Changanua kwa habari zaidi
