ATEN Altusen KN1000A - Enopristanični KVM Over IP z enopristaničnim stikalom za napajanje - Hitri začetek

Vsebina paketa

1 KN1000A Enopristanični KVM over IP z enopristaničnim stikalom za napajanje
1 Komplet KVM kablov po meri
1 Komplet konzolnih kablov po meri
1 USB konzolni kabel za prenosnik
1 Napajalnik
1 Napajalni kabel za vtičnico
1 Komplet za montažo v omaro
1 Navodila za uporabo

Pregled

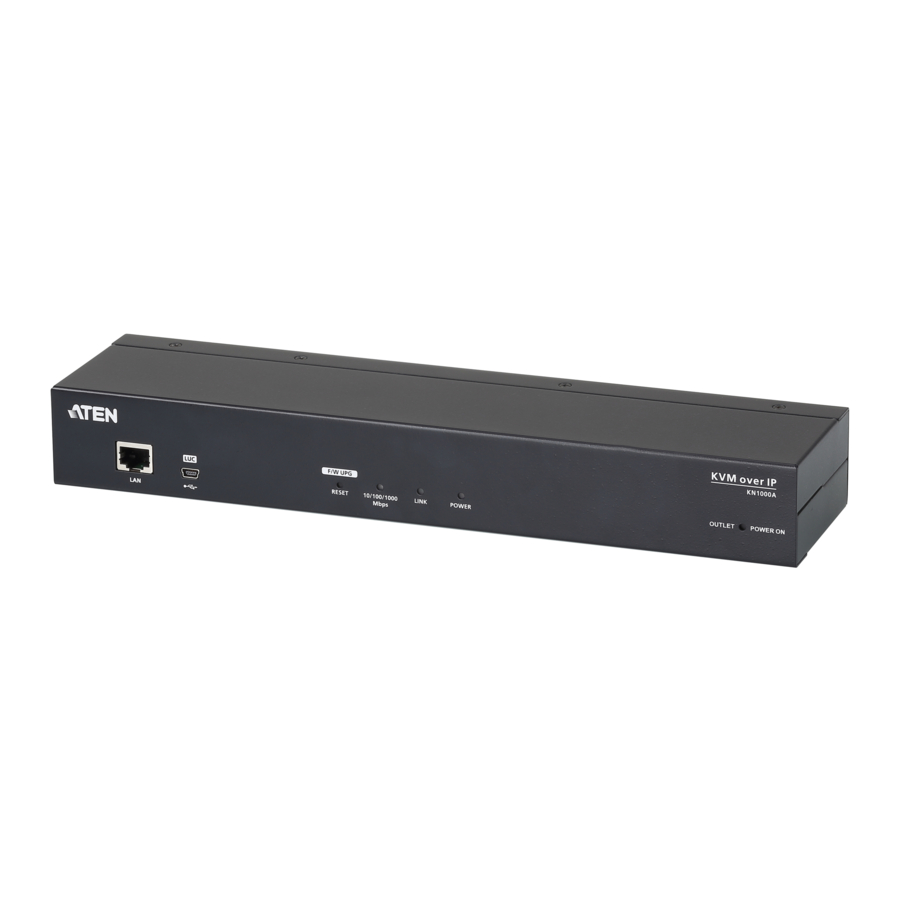

Pogled od spredaj

1. LAN Port (LAN vrata)
2. LUC (Laptop USB Console) Port (LUC (USB konzola za prenosnik) vrata)
3. Firmware Upgrade / Reset Switch (Stikalo za nadgradnjo vdelane programske opreme / ponastavitev)
4. 10/100/1000 Mbps LED
5. Link LED (LED za povezavo)
6. Power LED (LED za napajanje)
7. Power Outlet LED (LED za napajalno vtičnico)

Pogled od zadaj

1. Circuit Breaker (Odklopnik)
2. Grounding Terminal (Ozemljitveni priključek)
3. Power Inlet (Vhod za napajanje)
4. Power Outlet (Napajalna vtičnica)
5. Power Jack (Vtičnica za napajanje)
6. PC/KVM Port (PC/KVM vrata)
7. PS/2 – USB Console Port (PS/2 – USB konzolna vrata)
8. PON Port (PON vrata)
9. RS-232 Port (RS-232 vrata)

Namestitev

Montaža v omaro

Za udobje in prilagodljivost se lahko KN1000A namesti v sistemsko omaro.

Za montažo enote v omaro naredite naslednje:

1. Odstranite dva originalna vijaka s spodnje strani enote (blizu zadnje strani enote).
2. Z vijaki, ki so priloženi kompletu za montažo v omaro, privijte montažni nosilec v KN1000A – kot je prikazano na diagramu.
   Opomba: Ilustracije prikazujejo montažni nosilec, pritrjen na spodnji strani enote; lahko ga pritrdite tudi na zgornji strani.
3. Privijte nosilec na priročno mesto v omari.
   Opomba: Vijaki za omaro niso priloženi. Uporabite vijake, ki so primerni za vašo omaro.

Montaža na DIN letev

Za montažo KN1000A na DIN letev:

1. Privijte montažni nosilec na zadnjo stran KN1000A, kot je opisano v korakih 1 in 2 postopka montaže v omaro.
2. Uporabite velike vijake, ki so priloženi kompletu za montažo v omaro, da privijete nosilce za DIN letev na montažne nosilce.
3. Obesite KN1000A na DIN letev.

Namestitev

Za namestitev KN1000A si oglejte diagrame namestitve (številke na diagramu ustrezajo spodnjim korakom) in naredite naslednje:

1. Ozemljite enoto z ozemljitveno žico, ki je priložena paketu KN1000A.
2. Uporabite konzolni kabel, ki je priložen temu paketu, da povežete PS/2 - USB konzolna vrata KN1000A z lokalno konzolno tipkovnico, monitorjem in miško.
   Opomba:
   1. Konzolni kabel ima priključke za miške in tipkovnice PS/2 in USB – uporabite tiste, ki so primerni za vašo namestitev.
   2. Uporabite lahko katero koli kombinacijo povezav tipkovnice in miške. Uporabite lahko na primer tipkovnico PS/2 z miško USB.
3. Uporabite KVM kabel, ki je priložen temu paketu, da povežete PC/KVM vrata KN1000A z vrati tipkovnice, videa in miške strežnika ali KVM stikala, ki ga nameščate.
4. (Izbirno) Če želite povezati napravo PON za oddaljeno upravljanje napajanja, priključite njen kabel v vrata PON.
5. (Izbirno) Če želite povezati serijsko konzolno napravo ali modem, priključite njen kabel v vrata RS-232.
6. (Izbirno) Če želite uporabiti prenosnik kot konzolo, uporabite USB kabel za prenosnik, ki je priložen temu paketu, da povežete LUC (Laptop USB Console) Port (LUC (USB konzola za prenosnik) vrata) KN1000A.
7. Priključite Ethernet kabel Cat 5e/6 v LAN Port (LAN vrata) KN1000A za oddaljeni dostop.
8. Uporabite napajalni kabel za vtičnico, ki je priložen paketu KN1000A, da povežete Power Outlet (Napajalna vtičnica) KN1000A s priključenim strežnikom za upravljanje napajanja.
9. Uporabite napajalni kabel strežnika, da povežete Power Inlet (Vhod za napajanje) KN1000A z virom napajanja AC.
10. Priključite kabel napajalnika v vtičnico za napajanje KN1000A, nato pa priključite napajalnik v vir napajanja AC.

S tem je namestitev strojne opreme končana in pripravljeni ste za zagon.

Opomba: Pri zagonu najprej vklopite KN1000A, nato pa vklopite strežnik ali KVM stikalo.

Delovanje

Brskalnik

Do KN1000A lahko dostopate prek spletnega brskalnika, prek programa Windows in Java application (AP) (aplikacija (AP)), ali prek PPP modemskega klicanja.

Prijava

Za upravljanje KN1000A iz spletnega brskalnika se najprej prijavite:

1. Odprite brskalnik in v naslovno vrstico brskalnika vnesite naslov IP KN1000A, do katerega želite dostopati.
   Opomba: Iz varnostnih razlogov je skrbnik morda nastavil niz za prijavo. Če je tako, morate pri prijavi vključiti poševnico in niz za prijavo skupaj z naslovom IP. Na primer: 192.168.0.100/KN1000A.
   Če ne poznate naslova IP in niza za prijavo, vprašajte svojega skrbnika. Privzeti naslov IP je 192.168.0.60
2. Če se prikaže pogovorno okno Varnostno opozorilo (Security Alert). Sprejmite potrdilo – mu lahko zaupate. Če se prikaže drugo potrdilo, ga prav tako sprejmite. Prikaže se stran za prijavo KN1000A.
3. Vnesite veljavno uporabniško ime (Username) in geslo (Password) (nastavi ju skrbnik KN1000A), nato kliknite Prijava (Login) za nadaljevanje. Opomba:
   1. Če ste skrbnik in se prijavljate prvič, uporabite privzeto uporabniško ime (Username): administrator; in privzeto geslo (Password): password. Iz varnostnih razlogov vam priporočamo, da ju odstranite in si dodelite edinstveno uporabniško ime (Username) in geslo (Password).
   2. Če ste vnesli neveljavno prijavo, bo rutina preverjanja pristnosti vrnila to sporočilo: Neveljavno uporabniško ime ali geslo (Invalid Username or Password). Poskusite znova. Če vidite to sporočilo, se znova prijavite in bodite previdni pri vnosu uporabniškega imena (Username) in gesla (Password).
      Ko ste se uspešno prijavili, se prikaže glavni zaslon KN1000A.

Obvestilo o podpori in dokumentaciji

Vse informacije, dokumentacija, vdelana programska oprema, programska oprema in specifikacije, ki jih vsebuje ta paket, se lahko spremenijo brez predhodnega obvestila proizvajalca.

Da bi zmanjšali vpliv naših izdelkov na okolje, lahko dokumentacijo in programsko opremo ATEN najdete na spletu na naslovu http://www.aten.com/download/
