ATEN Altusen KN1000A - vieno prievado KVM per IP su vieno prievado maitinimo jungikliu, greitasis startas

Pakuotės turinys

1 KN1000A vieno prievado KVM per IP su vieno prievado maitinimo jungikliu
1 Individualus KVM kabelių rinkinys
1 Individualus konsolės kabelių rinkinys
1 Nešiojamojo kompiuterio USB konsolės kabelis
1 Maitinimo adapteris
1 Maitinimo laidas
1 Stovo montavimo rinkinys
1 Vartotojo instrukcijos

Apžvalga

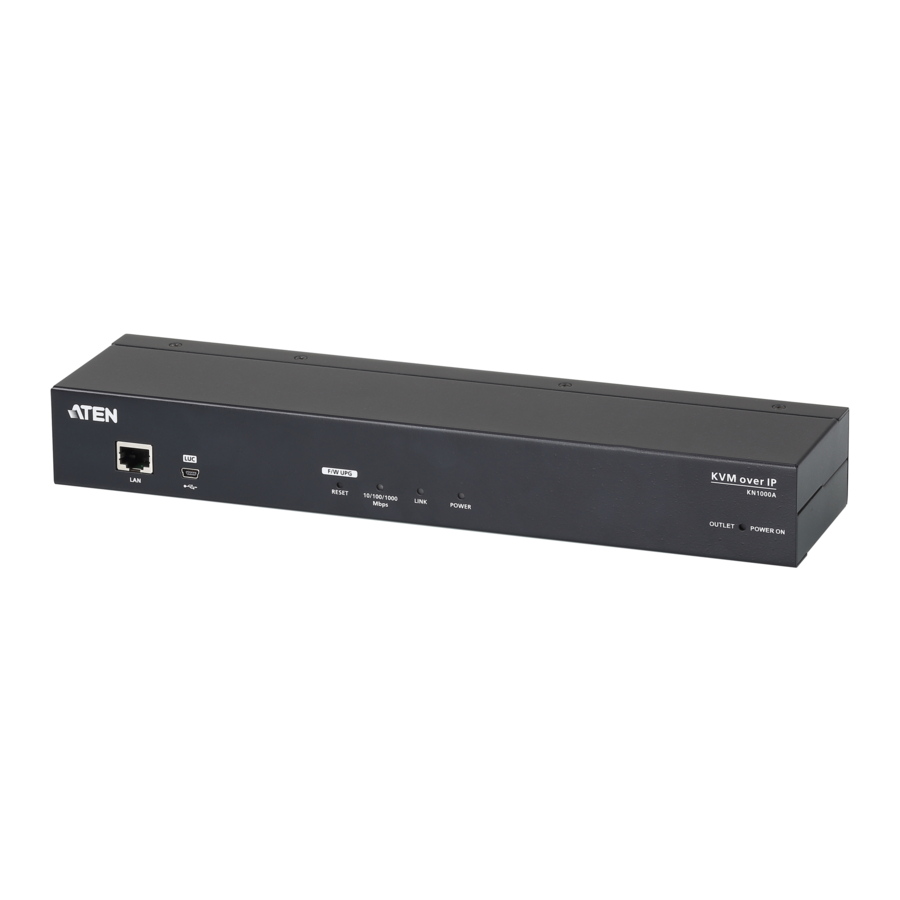

Priekinis vaizdas

1. LAN prievadas
2. LUC (nešiojamojo kompiuterio USB konsolė) prievadas
3. Programinės aparatinės įrangos atnaujinimo / atstatymo jungiklis
4. 10/100/1000 Mbps LED
5. Ryšio LED
6. Maitinimo LED
7. Maitinimo lizdo LED

Galinis vaizdas

1. Grandinės pertraukiklis
2. Įžeminimo gnybtas
3. Maitinimo įvadas
4. Maitinimo lizdas
5. Maitinimo lizdas
6. PC/KVM prievadas
7. PS/2 – USB konsolės prievadas
8. PON prievadas
9. RS-232 prievadas

Įdiegimas

Montavimas į stovą

Patogumo ir lankstumo dėlei, KN1000A galima montuoti ant sistemos stovo.

Norėdami sumontuoti įrenginį į stovą, atlikite šiuos veiksmus:

1. Išimkite du originalius varžtus iš įrenginio apačios (netoli įrenginio galo).
2. Naudodami varžtus, pateiktus su stovo montavimo rinkiniu, prisukite montavimo laikiklį prie KN1000A – kaip parodyta diagramoje.
   Pastaba: Iliustracijose parodyta, kad montavimo laikiklis pritvirtintas prie įrenginio apačios; jį taip pat galima pritvirtinti prie viršaus.
3. Prisukite laikiklį bet kurioje patogioje stovo vietoje.
   Pastaba: Stovo varžtai nepridedami. Naudokite varžtus, kurie tinka jūsų stovui.

DIN bėgio montavimas

Norėdami sumontuoti KN1000A ant DIN bėgio:

1. Prisukite montavimo laikiklį prie KN1000A galo, kaip aprašyta stovo montavimo procedūros 1 ir 2 žingsniuose.
2. Naudokite didelius varžtus, pateiktus su stovo montavimo rinkiniu, kad prisuktumėte DIN bėgio laikiklius prie montavimo laikiklių.
3. Pakabinkite KN1000A ant DIN bėgio.

Sąranka

Norėdami įdiegti KN1000A, žiūrėkite diegimo schemas (skaičiai diagramoje atitinka toliau nurodytus veiksmus) ir atlikite šiuos veiksmus:

1. Įžeminkite įrenginį naudodami įžeminimo laidą, pateiktą su KN1000A pakuote.
2. Naudokite konsolės kabelį, pateiktą su šia pakuote, kad prijungtumėte KN1000A PS/2 - USB konsolės prievadą prie vietinės konsolės klaviatūros, monitoriaus ir pelės.
   Pastaba:
   1. Konsolės kabelis tiekiamas su jungtimis tiek PS/2, tiek USB pelėms ir klaviatūroms – naudokite tas, kurios tinka jūsų diegimui.
   2. Galite naudoti bet kokį klaviatūros ir pelės jungčių derinį. Pavyzdžiui, galite naudoti PS/2 klaviatūrą su USB pele.
3. Naudokite KVM kabelį, pateiktą su šia pakuote, kad prijungtumėte KN1000A PC/KVM prievadą prie klaviatūros, vaizdo ir pelės prievadų serverio arba KVM jungiklio, kurį diegiate.
4. (Pasirinktinai) Jei norite prijungti PON įrenginį nuotoliniam maitinimo valdymui, įkiškite jo kabelį į PON prievadą.
5. (Pasirinktinai) Jei norite prijungti nuosekliosios konsolės įrenginį arba modemą, įkiškite jo kabelį į RS-232 prievadą.
6. (Pasirinktinai) Jei norite naudoti nešiojamąjį kompiuterį kaip konsolę, naudokite nešiojamojo kompiuterio USB kabelį, įtrauktą į šią pakuotę, kad prijungtumėte KN1000A LUC (nešiojamojo kompiuterio USB konsolės) prievadą.
7. Įkiškite Cat 5e/6 Ethernet kabelį į KN1000A LAN prievadą, kad galėtumėte pasiekti nuotoliniu būdu.
8. Naudokite maitinimo laidą, pateiktą su KN1000A pakuote, kad prijungtumėte KN1000A maitinimo lizdą prie prijungto serverio, kad galėtumėte valdyti maitinimą.
9. Naudokite serverio maitinimo laidą, kad prijungtumėte KN1000A maitinimo įvadą prie kintamosios srovės maitinimo šaltinio.
10. Įkiškite maitinimo adapterio kabelį į KN1000A maitinimo lizdą, tada įkiškite maitinimo adapterį į kintamosios srovės maitinimo šaltinį.

Tai užbaigia aparatinės įrangos diegimą ir esate pasiruošę paleisti.

Pastaba: Paleisdami būtinai pirmiausia įjunkite KN1000A, tada įjunkite serverį arba KVM jungiklį.

Veikimas

Naršyklė

KN1000A galima pasiekti iš žiniatinklio naršyklės per "Windows" ir "Java" programos (AP) programą arba PPP modemo prisijungimą.

Prisijungimas

Norėdami valdyti KN1000A iš žiniatinklio naršyklės, pradėkite prisijungdami:

1. Atidarykite naršyklę ir naršyklės URL adreso juostoje nurodykite KN1000A IP adresą, kurį norite pasiekti.
   Pastaba: Saugumo sumetimais administratorius galėjo nustatyti prisijungimo eilutę. Jei taip, prisijungdami turite įtraukti pasvirąjį brūkšnį ir prisijungimo eilutę kartu su IP adresu. Pavyzdžiui: 192.168.0.100/KN1000A.
   Jei nežinote IP adreso ir prisijungimo eilutės, kreipkitės į administratorių. Numatytasis IP adresas yra 192.168.0.60
2. Jei pasirodo saugos įspėjimo dialogo langas. Priimkite sertifikatą – juo galima pasitikėti. Jei pasirodo antras sertifikatas, priimkite ir jį. Pasirodo KN1000A prisijungimo puslapis.
3. Pateikite galiojantį vartotojo vardą ir slaptažodį (nustatytą KN1000A administratoriaus), tada spustelėkite "Login" (Prisijungti), kad tęstumėte. Pastaba:
   1. Jei esate administratorius ir prisijungiate pirmą kartą, naudokite numatytąjį vartotojo vardą: administratorius; ir numatytąjį slaptažodį: slaptažodis. Saugumo sumetimais primygtinai rekomenduojame juos pašalinti ir suteikti sau unikalų vartotojo vardą ir slaptažodį.
   2. Jei pateikėte neteisingą prisijungimą, autentifikavimo rutina grąžins šį pranešimą: "Invalid Username or Password" ("Neteisingas vartotojo vardas arba slaptažodis"). Please try again (Bandykite dar kartą). Jei matote šį pranešimą, prisijunkite dar kartą, atidžiai įvesdami vartotojo vardą ir slaptažodį.
      Sėkmingai prisijungę pasirodo KN1000A pagrindinis ekranas.

Palaikymo ir dokumentacijos pranešimas

Visa informacija, dokumentacija, programinė aparatinė įranga, programinės įrangos priemonės ir specifikacijos, esančios šiame pakete, gali būti keičiamos be išankstinio gamintojo įspėjimo.

Siekiant sumažinti mūsų produktų poveikį aplinkai, ATEN dokumentaciją ir programinę įrangą galite rasti internete adresu http://www.aten.com/download/

Techninė pagalba

www.aten.com/support

Nuskaitykite, kad gautumėte daugiau informacijos
