ATEN Altusen KN1000A - Yagona Port KVM Over IP Yagona Portli Quvvat O'chirgich Tez Ishga Tushirish

Paket Tarkibi

1 KN1000A Yagona Port KVM over IP Yagona Portli Quvvat O'chirgich bilan
1 Maxsus KVM Kabel To'plami
1 Maxsus Konsol Kabel To'plami
1 Noutbuk USB Konsol Kabli
1 Quvvat Adapteri
1 Rozetka Quvvat Shnuri
1 Rack O'rnatish to'plami
1 Foydalanuvchi Qo'llanmasi

Umumiy ko'rinish

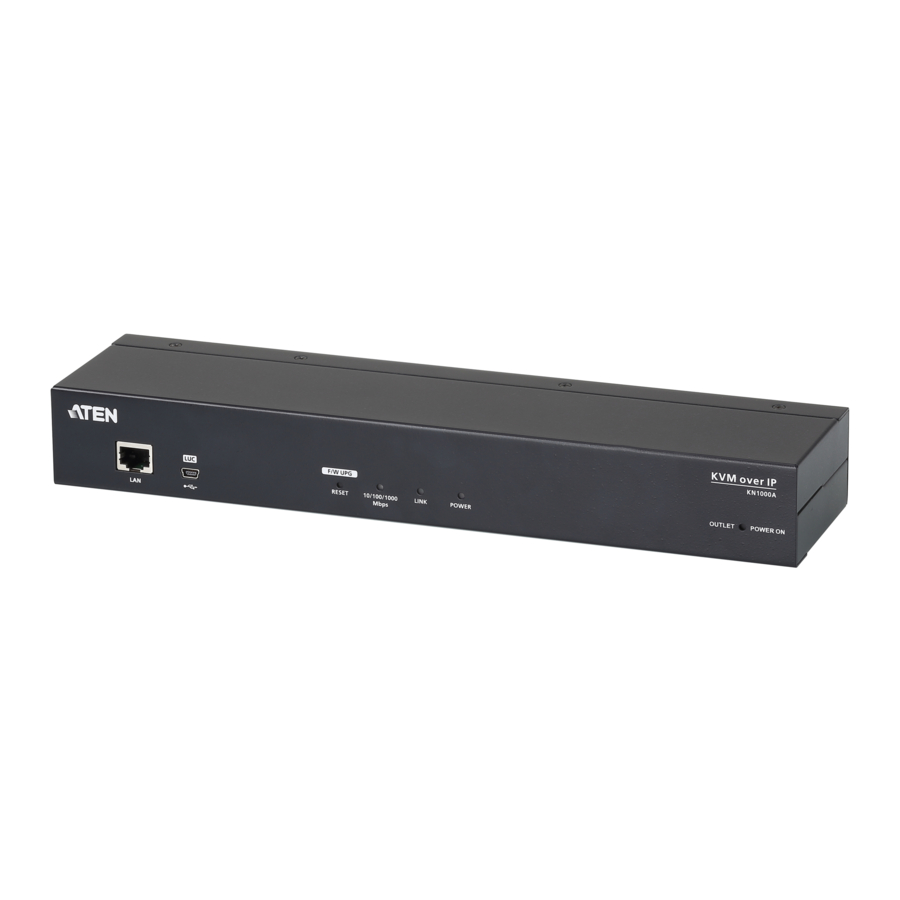

Old ko'rinish

1. LAN Port
2. LUC (Laptop USB Console) Port
3. Firmware Upgrade / Reset Switch (Firmware yangilash / Qayta o'rnatish tugmasi)
4. 10/100/1000 Mbps LED
5. Link LED
6. Power LED (Quvvat LED)
7. Power Outlet LED (Quvvat Rozetkasi LED)

Orqa ko'rinish

1. Circuit Breaker (Elektr O'chirgich)
2. Grounding Terminal (Yerga Ulash Terminali)
3. Power Inlet (Quvvat Kirish Joyi)
4. Power Outlet (Quvvat Rozetkasi)
5. Power Jack (Quvvat Uyasi)
6. PC/KVM Port
7. PS/2 – USB Console Port
8. PON Port
9. RS-232 Port

O'rnatish

Rackga O'rnatish

Qulaylik va moslashuvchanlik uchun KN1000A ni tizimli rackga o'rnatish mumkin.

Qurilmani rackga o'rnatish uchun quyidagilarni bajaring:

1. Qurilmaning pastki qismidan (qurilmaning orqa tomoniga yaqin) ikkita original vintni olib tashlang.
2. Rack o'rnatish to'plami bilan birga kelgan vintlardan foydalanib, o'rnatish moslamasini KN1000A ga vintlang – diagrammada ko'rsatilgandek.
   Eslatma: Rasmlarda o'rnatish moslamasi qurilmaning pastki qismiga biriktirilganligi ko'rsatilgan; uni yuqori qismga ham biriktirish mumkin.
3. Moslamani rackdagi istalgan qulay joyga vintlang.
   Eslatma: Rack vintlari ta'minlanmagan. Rackingiz uchun mos bo'lgan vintlardan foydalaning.

DIN Reyga O'rnatish

KN1000A ni DIN reyga o'rnatish uchun:

1. O'rnatish moslamasini KN1000A ning orqa tomoniga Rackga O'rnatish tartibining 1 va 2-bosqichlarida tavsiflanganidek vintlang.
2. DIN rey moslamalarini o'rnatish moslamalariga vintlash uchun rack o'rnatish to'plami bilan birga kelgan katta vintlardan foydalaning.
3. KN1000A ni DIN reyga osib qo'ying.

Sozlash

KN1000A ni o'rnatish uchun o'rnatish diagrammalariga murojaat qiling (diagrammadagi raqamlar quyidagi bosqichlarga mos keladi) va quyidagilarni bajaring:

1. KN1000A paketi bilan birga kelgan yerga ulash simidan foydalanib, qurilmani yerga ulang.
2. KN1000A ning PS/2 - USB Konsol portini mahalliy konsol klaviaturasi, monitori va sichqonchasiga ulash uchun ushbu paket bilan birga kelgan Konsol kabelidan foydalaning.
   Eslatma:
   1. Konsol kabeli PS/2 va USB sichqonchalari va klaviaturalari uchun ulagichlar bilan birga keladi – o'rnatishingiz uchun mos bo'lganlaridan foydalaning.
   2. Klaviatura va sichqoncha ulanishlarining istalgan kombinatsiyasidan foydalanishingiz mumkin. Misol uchun, siz USB sichqonchasi bilan PS/2 klaviaturasidan foydalanishingiz mumkin.
3. KN1000A ning PC/KVM portini o'rnatayotgan server yoki KVM o'chirgichining klaviatura, video va sichqoncha portlariga ulash uchun ushbu paket bilan birga kelgan KVM kabelidan foydalaning.
4. (Ixtiyoriy) Agar masofadan quvvatni boshqarish uchun PON qurilmasini ulashni istasangiz, uning kabelini PON portiga ulang.
5. (Ixtiyoriy) Agar seriyali konsol qurilmasi yoki modemni ulashni istasangiz, uning kabelini RS-232 portiga ulang.
6. (Ixtiyoriy) Agar noutbukdan konsol sifatida foydalanishni istasangiz, KN1000A ning LUC (Laptop USB Console) Portini ulash uchun ushbu paket bilan birga kelgan noutbuk USB kabelidan foydalaning.
7. Masofadan kirish uchun KN1000A ning LAN Portiga Cat 5e/6 Ethernet kabelini ulang.
8. Quvvatni boshqarish uchun KN1000A ning Quvvat Rozetkasini biriktirilgan serverga ulash uchun KN1000A ning paketi bilan birga kelgan rozetka quvvat shnuridan foydalaning.
9. Serverdan keladigan quvvat shnuridan foydalanib, KN1000A ning Quvvat Kirish Joyini AC quvvat manbaiga ulang.
10. Quvvat adapteri kabelini KN1000A ning quvvat uyasiga ulang, so'ngra quvvat adapterini AC quvvat manbaiga ulang.

Bu apparat o'rnatilishini yakunlaydi va siz ishga tushirishga tayyorsiz.

Eslatma: Ishga tushirishda avval KN1000A ni yoqing, so'ngra server yoki KVM o'chirgichini yoqing.

Ishlash

Brauzer

KN1000A ga veb-brauzer orqali, Windows va Java ilovasi (AP) dasturi orqali yoki PPP modem orqali terib kirish mumkin.

Kirish

KN1000A ni veb-brauzerdan boshqarish uchun avval kirishni boshlang:

1. Brauzeringizni oching va brauzerning URL manzil satrida kirmoqchi bo'lgan KN1000A ning IP manzilini ko'rsating.
   Eslatma: Xavfsizlik maqsadlarida administrator tomonidan kirish satri o'rnatilgan bo'lishi mumkin. Agar shunday bo'lsa, kirishda IP manzil bilan birga oldinga qiya chiziq va kirish satrini kiritishingiz kerak. Misol uchun: 192.168.0.100/KN1000A.
   Agar IP manzil va kirish satrini bilmasangiz, Administratoringizdan so'rang. Standart IP manzil 192.168.0.60
2. Agar Xavfsizlik Ogohlantirish dialog oynasi paydo bo'lsa. Sertifikatni qabul qiling – unga ishonish mumkin. Agar ikkinchi sertifikat paydo bo'lsa, uni ham qabul qiling. KN1000A kirish sahifasi paydo bo'ladi.
3. Yaroqli Foydalanuvchi nomi va Parolni (KN1000A administratori tomonidan o'rnatilgan) kiriting, so'ngra davom etish uchun Kirishni bosing. Eslatma:
   1. Agar siz administrator bo'lsangiz va birinchi marta kirayotgan bo'lsangiz, standart Foydalanuvchi nomidan foydalaning: administrator; va standart Parol: password. Xavfsizlik maqsadlarida bularni olib tashlashni va o'zingizga noyob Foydalanuvchi nomi va Parol berishni qat'iy tavsiya qilamiz.
   2. Agar siz noto'g'ri kirish ma'lumotlarini kiritgan bo'lsangiz, autentifikatsiya tartibi quyidagi xabarni qaytaradi: Noto'g'ri Foydalanuvchi nomi yoki Parol. Iltimos, qaytadan urinib ko'ring. Agar ushbu xabarni ko'rsangiz, Foydalanuvchi nomi va Parol bilan ehtiyot bo'lib, qaytadan kiring.
      Muvaffaqiyatli kirganingizdan so'ng, KN1000A Asosiy Ekran paydo bo'ladi.

Qo'llab-quvvatlash va Hujjatlar Haqida Ogohlantirish

Ushbu paketda mavjud bo'lgan barcha ma'lumotlar, hujjatlar, firmware, dasturiy ta'minot utilitalari va spetsifikatsiyalari ishlab chiqaruvchi tomonidan oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

Mahsulotlarimizning atrof-muhitga ta'sirini kamaytirish uchun ATEN hujjatlari va dasturiy ta'minotini onlayn tarzda http://www.aten.com/download/ manzilida topishingiz mumkin.

Texnik Qo'llab-quvvatlash

www.aten.com/support

Qo'shimcha ma'lumot olish uchun skanerlang
