ATEN CS62KM - 2-Port USB Boundless Cable KM Switch Tez Ishga Tushirish Qo'llanmasi
Paket tarkibi
- 1 CS62KM 2-Port USB Boundless Cable KM Switch
- 1 Masofaviy Port Selektori
- 1 Foydalanuvchi Qo'llanmasi

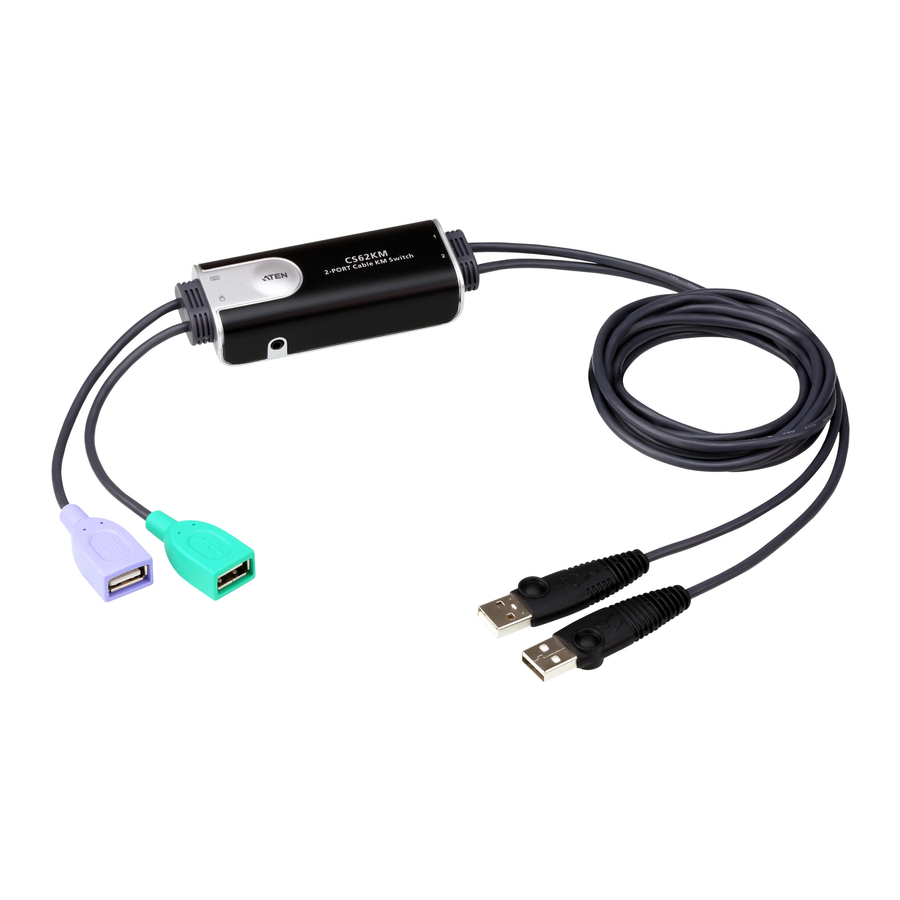

Qurilma Ko'rinishi
- Masofaviy Port Selektori
- Port 1 LED
- Port 2 LED
- Klaviatura Kabeli
- Sichqoncha Kabeli
- PC 1 USB Kabeli
- PC 2 USB Kabeli
- Masofaviy Port Selektori Ulagichi
O'rnatish
Elektr toki urishi yoki statik elektrdan o'rnatish moslamangizga zarar yetkazmaslik uchun barcha ulangan qurilmalar to'g'ri yerga ulangan bo'lishi muhim.
Kommutatorni o'rnatish uchun o'rnatish diagrammasiga murojaat qiling va quyidagi amallarni bajaring:
- Klaviaturangizni Klaviatura Kabelining oxiridagi ulagichga, sichqonchangizni esa Sichqoncha Kabelining oxiridagi ulagichga ulang.
- PC 1 USB Kabelini birinchi kompyuteringizdagi USB portiga, PC 2 USB Kabelini esa ikkinchi kompyuteringizdagi USB portiga ulang.
- (Ixtiyoriy) Agar masofaviy port selektoridan foydalanishni tanlasangiz, uning kabelini qurilmaning yon tomonida joylashgan Masofaviy Port Selektori Ulagichiga ulang.
Eslatma: Kommutatorni faqatgina tezkor tugmalar bilan ham ishlatish mumkin, shuning uchun masofaviy port selektorini ulash ixtiyoriy. - Kompyuterlarni yoqing.
Eslatma: Standart bo'yicha kommutator PC 1 USB Kabeli ulangan birinchi kompyuterga ulanadi.
Ishlash
CS62KM-ni ulangan qurilmaga KM boshqaruvini o'tkazish uchun bir nechta qulay usullar mavjud.
Qo'lda Almashtirish
KM fokusini kompyuterga olib kelish uchun quyidagi usullardan birini ishlating.
- Kompyuterlar o'rtasida almashtirish uchun masofaviy port selektorini bosing.
Sichqoncha bilan Almashtirish
Sichqoncha portini tanlash uchun portlar bo'ylab aylanish uchun USB sichqonchangizning g'ildiragini ikki marta bosing.
Eslatma:
- Sichqoncha bilan almashtirish faqat USB 3 tugmachali g'ildirakli sichqonchalar tomonidan qo'llab-quvvatlanadi.
- Sichqoncha bilan almashtirish standart bo'yicha o'chirilgan. Sichqoncha bilan almashtirishni yoqish uchun Tezkor Tugma Sozlash Rejimi bo'limiga qarang.
- Sichqoncha bilan almashtirish faqat sichqoncha emulyatsiyasi yoqilganda qo'llab-quvvatlanadi.
Tezkor Tugma bilan Almashtirish
Barcha tezkor tugma portlari [Scroll Lock] tugmasini ikki marta bosish bilan boshlanadi. Tezkor tugma yordamida portni almashtirish uchun quyidagi usullardan birini ishlating. Agar [Scroll Lock] tugmasidan foydalanish kompyuterda ishlayotgan boshqa dasturlar bilan ziddiyatga kirsa, [Ctrl] tugmasidan foydalanish mumkin.
Qo'shimcha ma'lumot olish uchun HSM Summary Table (HSM Umumiy Jadvali) ga qarang.
- [Scroll Lock] [Scroll Lock] [Enter]: KM fokusini hozirda fokusga ega bo'lgan portdan kommutatordagi keyingi portga olib keladi (1 dan 2 gacha, 2 dan 1 gacha).
- [Scroll Lock] [Scroll Lock] [n] [Enter]: KM fokusini ko'rsatilgan port ID-ga mos keladigan portga ulangan kompyuterga olib keladi.
Eslatma: n kompyuterning port ID raqamini (1 yoki 2) bildiradi.
Tezkor Tugma Sozlash Rejimi (HSM)
Tezkor tugmalardan (portni almashtirish uchun tezkor tugmalardan tashqari) foydalanish uchun tezkor tugma sozlash rejimini (HSM) ishga tushirish uchun quyidagi amallarni bajaring va keyin tezkor tugmani bosing.
- [Num Lock] tugmasini bosib ushlab turing.
- [-] tugmasini bosing va qo'yib yuboring.
- [Num Lock] tugmasini qo'yib yuboring.
- Kerakli funktsiyani bajarish uchun tezkor tugmani bosing. Funktsiya uchun quyidagi jadvalga qarang.
HSM Summary Table (HSM Umumiy Jadvali)
| Tugma | Funktsiya |
| [H] | Standart ([Num Lock] [-]) va muqobil ([Ctrl] [F12]) HSM chaqiruv tugmalari o'rtasida almashadi. |
| [T] | Standart ([Scroll] [Lock] [Scroll] [Lock]) va muqobil ([Ctrl] [Ctrl]) Portni Almashtirish tugmalari o'rtasida almashadi. |
| [F4] | Kommutatorning joriy sozlamalarini matn muharriri yoki matn protsessori orqali chop etadi. |
| [X] [Enter] | Portni almashtirish tezkor tugmalarini yoqadi / o'chiradi. |
| [u] [p] [g] [r] [a] [d] [e] [Enter] | Dasturiy ta'minotni yangilash rejimini ishga tushiradi. |
| [N] | Klaviatura emulyatsiyasini yoqadi / o'chiradi. |
| [M] | Sichqoncha emulyatsiyasini yoqadi / o'chiradi. |
| [W] | Sichqoncha bilan almashtirishni yoqadi / o'chiradi. |
| [Y] | Cheksiz almashtirishni yoqadi / o'chiradi. Standart sozlama o'chirilgan. Eslatma: Ushbu tezkor tugma faqat v1.1.101 yoki undan keyingi dasturiy ta'minot versiyasidan foydalanadigan CS62KM tomonidan qo'llab-quvvatlanadi. Cheksiz almashtirish har doim v1.0.062 yoki undan oldingi dasturiy ta'minot versiyasidan foydalanadigan CS62KM tomonidan yoqiladi. |
Qo'llab-quvvatlash va Hujjatlar Haqida Ogohlantirish
Ushbu paketda mavjud bo'lgan barcha ma'lumotlar, hujjatlar, dasturiy ta'minot, dasturiy ta'minot utilitalari va spetsifikatsiyalar ishlab chiqaruvchi tomonidan oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
Mahsulotlarimizning atrof-muhitga ta'sirini kamaytirish uchun ATEN hujjatlari va dasturiy ta'minotini onlayn tarzda http://www.aten.com/download/ da topishingiz mumkin.
Texnik Qo'llab-quvvatlash
www.aten.com/support
Qo'shimcha ma'lumot olish uchun skanerlang
ATEN Veb-sayti
