ATEN CS62KM - Guida Rapida allo Switch KM via Cavo USB Boundless a 2 Porte
Contenuto della Confezione
- 1 Switch KM via Cavo USB Boundless a 2 Porte CS62KM
- 1 Selettore di Porta Remoto
- 1 Istruzioni per l'Utente

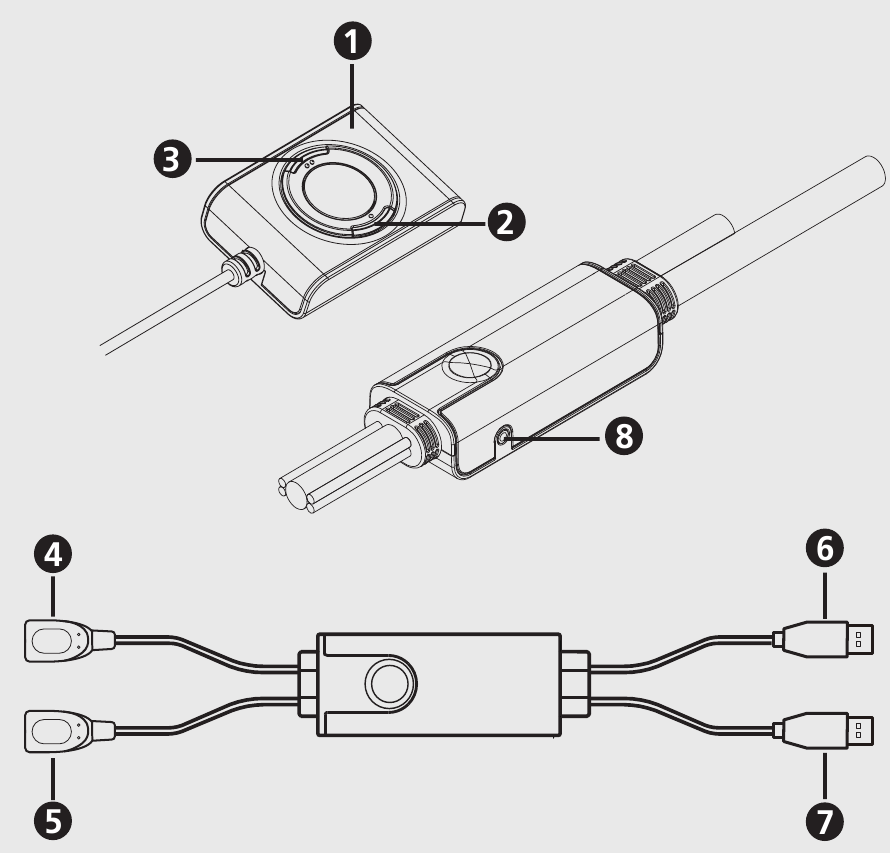

Panoramica Hardware
- Selettore di Porta Remoto
- LED Porta 1
- LED Porta 2
- Cavo Tastiera
- Cavo Mouse
- Cavo USB PC 1
- Cavo USB PC 2
- Jack Selettore di Porta Remoto
Installazione
Per prevenire danni all'installazione dovuti a sbalzi di tensione o elettricità statica, è importante che tutti i dispositivi collegati siano correttamente messi a terra.

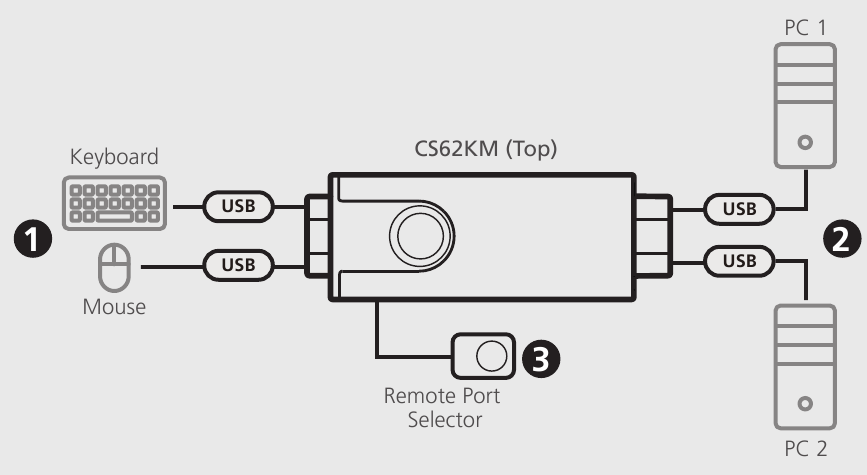

Per installare lo switch, fare riferimento al diagramma di installazione ed eseguire i seguenti passaggi:
- Collegare la tastiera al connettore all'estremità del Cavo Tastiera e collegare il mouse al connettore all'estremità del Cavo Mouse.
- Collegare il Cavo USB PC 1 alla porta USB del primo computer e collegare il Cavo USB PC 2 alla porta USB del secondo computer.
- (Opzionale) Se si sceglie di utilizzare il selettore di porta remoto, collegare il suo cavo al Jack Selettore di Porta Remoto, situato sul lato dell'unità.
Nota: Lo switch può essere utilizzato solo con i tasti di scelta rapida, quindi la connessione del selettore di porta remoto è opzionale. - Accendere i computer.
Nota: Per impostazione predefinita, lo switch si collega al primo computer a cui è collegato il Cavo USB PC 1.
Funzionamento
Esistono diversi metodi convenienti che è possibile utilizzare per far funzionare il CS62KM e passare il controllo KM a un dispositivo collegato.
Commutazione Manuale
Per portare il focus KM su un computer, utilizzare uno dei seguenti metodi.
- Premere il selettore di porta remoto per passare da un computer all'altro.
Commutazione del Mouse
Per la selezione della porta del mouse, fare doppio clic sulla rotellina di scorrimento del mouse USB per scorrere le porte.
Nota:
- La commutazione del mouse è supportata solo dai mouse USB con rotellina di scorrimento a 3 tasti.
- La commutazione del mouse è disabilitata per impostazione predefinita. Per abilitare la commutazione del mouse, consultare la sezione Modalità di Impostazione Tasti di Scelta Rapida.
- La commutazione del mouse è supportata solo quando l'emulazione del mouse è abilitata.
Commutazione tramite Tasti di Scelta Rapida
Tutte le commutazioni di porta tramite tasti di scelta rapida iniziano toccando il tasto [Scroll Lock] due volte. Per commutare la porta utilizzando i tasti di scelta rapida, utilizzare uno dei seguenti metodi. Se l'utilizzo del tasto [Scroll Lock] entra in conflitto con altri programmi in esecuzione sul computer, è possibile utilizzare il tasto [Ctrl] al suo posto.
Per maggiori informazioni, consultare la Tabella Riepilogativa HSM.
- [Scroll Lock] [Scroll Lock] [Invio]: Porta il focus KM dalla porta che ha attualmente il focus alla porta successiva sullo switch (da 1 a 2, da 2 a 1).
- [Scroll Lock] [Scroll Lock] [n] [Invio]: Porta il focus KM sul computer collegato alla porta corrispondente all'ID di porta specificato.
Nota: La n indica il numero ID della porta del computer (1 o 2).
Modalità di Impostazione Tasti di Scelta Rapida (HSM)
Per utilizzare i tasti di scelta rapida (diversi dai tasti di scelta rapida per la commutazione di porta), seguire i passaggi seguenti per richiamare la modalità di impostazione dei tasti di scelta rapida (HSM) e quindi premere il tasto di scelta rapida.
- Tenere premuto il tasto [Num Lock].
- Premere e rilasciare il tasto [-].
- Rilasciare il tasto [Num Lock].
- Premere il tasto di scelta rapida per eseguire la funzione desiderata. Fare riferimento alla tabella seguente per la funzione.
Tabella Riepilogativa HSM
| Tasto | Funzione |
| [H] | Alterna tra i tasti predefiniti ([Num Lock] [-]) e alternativi ([Ctrl] [F12]) per l'attivazione della modalità HSM. |
| [T] | Alterna tra i tasti predefiniti ([Scroll] [Lock] [Scroll] [Lock]) e alternativi ([Ctrl] [Ctrl]) per la commutazione di porta. |
| [F4] | Stampa le impostazioni attuali dello switch tramite un editor di testo o un elaboratore di testi. |
| [X] [Invio] | Abilita/disabilita i tasti di scelta rapida per la commutazione di porta. |
| [u] [p] [g] [r] [a] [d] [e] [Invio] | Richiama la modalità di aggiornamento del firmware. |
| [N] | Abilita/disabilita l'emulazione della tastiera. |
| [M] | Abilita/disabilita l'emulazione del mouse. |
| [W] | Abilita/disabilita la commutazione del mouse. |
| [Y] | Abilita/disabilita la commutazione boundless. L'impostazione predefinita è disabilitata. Nota: Questo tasto di scelta rapida è supportato solo dal CS62KM che utilizza la versione del firmware v1.1.101 o successiva. La commutazione boundless è sempre abilitata dal CS62KM che utilizza la versione del firmware v1.0.062 o precedente. |
Avviso di Supporto e Documentazione
Tutte le informazioni, la documentazione, il firmware, le utility software e le specifiche contenute in questo pacchetto sono soggette a modifiche senza preavviso da parte del produttore.
Per ridurre l'impatto ambientale dei nostri prodotti, la documentazione e il software ATEN sono disponibili online all'indirizzo http://www.aten.com/download/
