ATEN CS1732B, CS1734B - Guida rapida all'uso dello switch KVMP USB 2.0 a 2/4 porte
Contenuto della confezione
1 Switch KVMP CS 1732 B / CS 1734 B
2 Set di cavi KVM USB personalizzati (CS 1732B)
4 Set di cavi KVM USB personalizzati (CS 1734B)
1 Convertitore da USB a PS/2
1 Cavo di aggiornamento del firmware
1 Alimentatore
1 Manuale utente
1 Guida rapida all'uso
2 Adesivi OSD / Hotkey
Registrazione online
Internazionale:
http://support.aten.com
Nord America:
http://www.aten-usa.com/product_registration (ATEN TECH)
http://support.aten.com (ATEN NJ)
Supporto tecnico telefonico
Internazionale:
886-2-86926959
Nord America:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)
Requisiti
Console
- Un monitor VGA, SVGA o Multisync in grado di supportare la risoluzione più alta che verrà utilizzata su qualsiasi computer nell'installazione.
- Un mouse USB
- Una tastiera USB
- È possibile utilizzare tastiera e mouse PS/2 con il convertitore incluso nella confezione
Computer
La seguente apparecchiatura deve essere installata su ciascun computer:
- Una scheda VGA, SVGA o Multisync.
- Porta USB di tipo A, oppure porte PS/2 per tastiera e mouse.
Cavi
Per il collegamento ai computer è possibile utilizzare solo set di cavi specificamente progettati per funzionare con questo switch. Con il CS1732 vengono forniti 2/4 set di cavi
Panoramica hardware

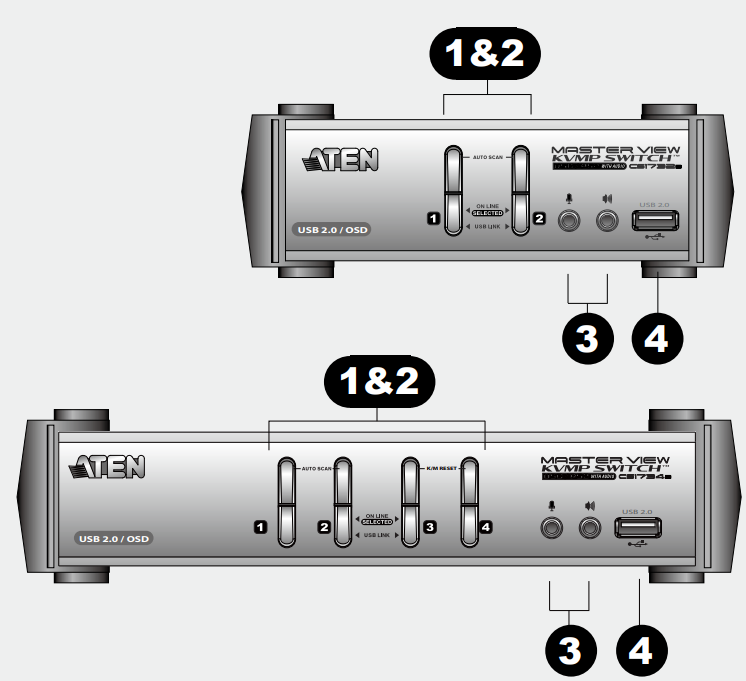

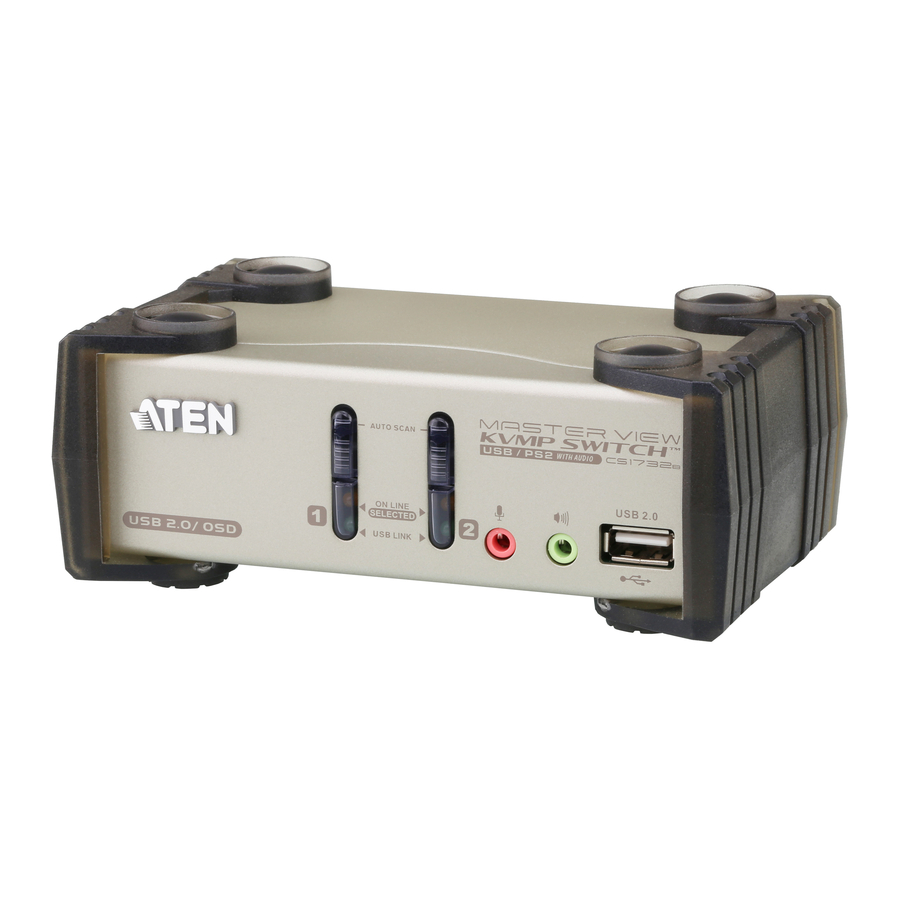

Vista frontale
- Selettori di porta
- LED di porta
- Porte della console (audio)
- Porta periferica USB 2.0

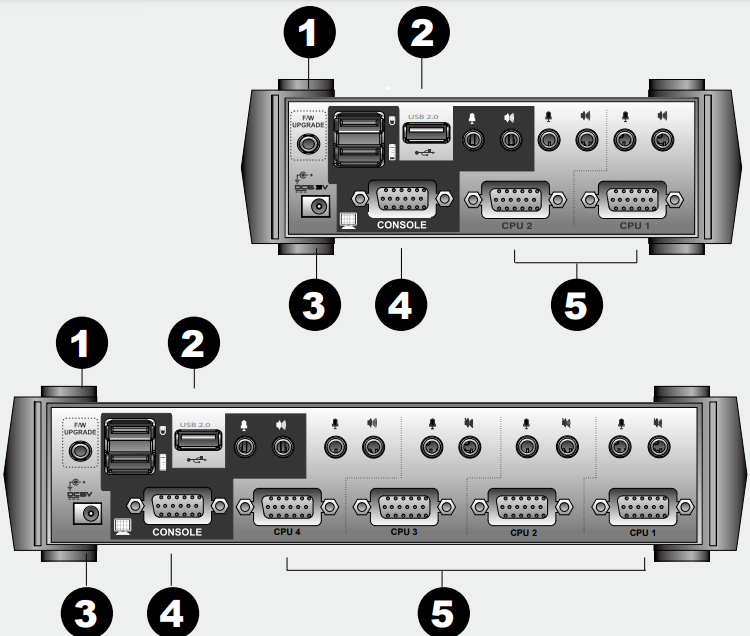

Vista posteriore
- Porta di aggiornamento del firmware
- Porta periferica USB 2.0
- Jack di alimentazione
- Sezione porte console
- Sezione porte KVM

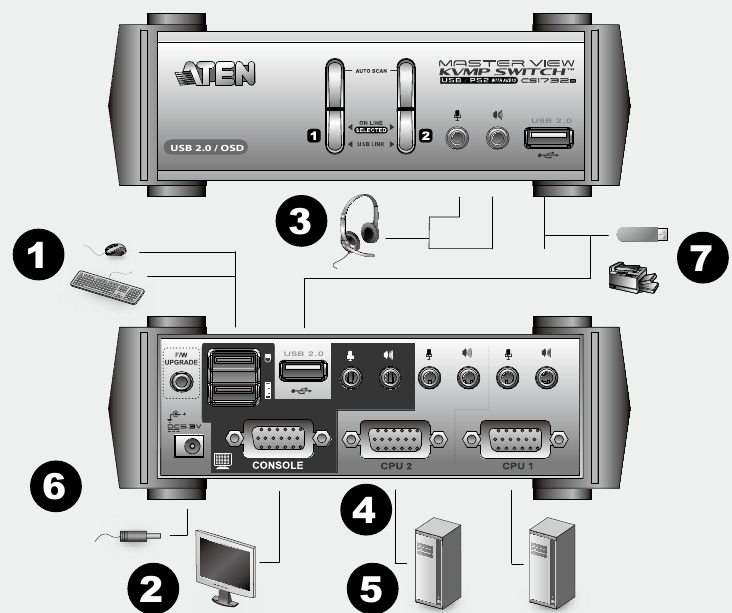

Installazione hardware
Assicurarsi che l'alimentazione di tutti i dispositivi che si collegheranno sia stata disattivata. È necessario scollegare i cavi di alimentazione di tutti i computer che dispongono della funzione Keyboard Power On (Accensione tramite tastiera).
- Collegare la tastiera USB e il mouse USB alle porte USB situate sul pannello posteriore dell'unità.
- Collegare il monitor alla porta del monitor della console situata sul pannello posteriore dell'unità.
- Collegare il microfono principale e gli altoparlanti ai jack del microfono della console e degli altoparlanti audio surround 2.1 situati sul pannello anteriore dell'unità. Il microfono e gli altoparlanti collegati al pannello posteriore sono secondari rispetto a quelli collegati al pannello anteriore.
- Utilizzando un set di cavi KVM (fornito con questa confezione), collegare il connettore SPHD personalizzato a una qualsiasi porta KVM disponibile sullo switch e collegare i connettori del microfono e degli altoparlanti di accompagnamento ai jack del microfono e degli altoparlanti della porta KVM.
Nota:- I connettori e i jack sono contrassegnati da un codice colore e da un'icona appropriata per una facile installazione.
- Assicurarsi che tutte le spine siano nelle stesse prese della porta KVM (tutte nella porta 1, tutte nella porta 2, ecc.).
- All'altra estremità del cavo:
- Per una connessione USB, collegare i cavi USB, video, microfono e altoparlanti alle rispettive porte sul computer.
- Per una connessione PS/2, collegare i cavi di tastiera, mouse, video, microfono e altoparlanti alle rispettive porte sul computer
Ripetere i passaggi 4 e 5 per tutti gli altri computer che si stanno collegando.
- Collegare l'alimentatore fornito con lo switch a una fonte di alimentazione CA, quindi collegare il cavo dell'alimentatore al jack di alimentazione dello switch.
- Collegare le periferiche USB alle sezioni hub USB sui pannelli anteriore e posteriore.
- Accendere l'alimentazione dei computer
Selezione della porta
Il CS1732 B / CS1734 B offre quattro metodi per ottenere l'accesso immediato a qualsiasi computer nell'installazione: Manuale, Hotkey, mouse e OSD.
Manuale
È sufficiente premere l'apposito selettore di porta sul CS1732
- Premere un pulsante una volta per portare contemporaneamente lo stato attivo KVM solo al computer collegato alla porta corrispondente (in 2 secondi).
- Premere un pulsante due volte per portare lo stato attivo audio al computer collegato alla porta corrispondente (in 2 secondi).
- Premere un pulsante per più di 2 secondi per portare lo stato attivo KVM, audio e USB al computer collegato alla porta corrispondente.
Hotkey
Tutte le operazioni Hotkey iniziano invocando la modalità Hotkey. L'invocazione della modalità Hotkey richiede tre passaggi:
- Tenere premuto il tasto Bloc Num (Num Lock);
- Premere e rilasciare il tasto asterisco o il tasto meno;
- Rilasciare il tasto Bloc Num (Num Lock): [Bloc Num (Num Lock)] + [-];
| Hotkey | Azione |
| [Bloc Num (Num Lock)] [-] [n] [Invio (Enter)] | Porta lo stato attivo KVM, hub USB e audio al computer collegato alla porta corrispondente all'ID porta specificato. Nota: lo stato attivo KVM, hub USB e audio vanno tutti a questa porta anche se all'inizio si trovavano su porte diverse. |
| [Bloc Num (Num Lock)] [-] [n] [K] [Invio (Enter)] | Porta solo lo stato attivo KVM al computer collegato alla porta specificata. |
| [Bloc Num (Num Lock)] [-] [n] [U] [Invio (Enter)] | Porta solo lo stato attivo USB al computer collegato alla porta specificata. |
| [Bloc Num (Num Lock)] [-] [n] [S] [Invio (Enter)] | Porta solo lo stato attivo audio al computer collegato alla porta specificata. |
Nota: la n sta per il numero ID porta del computer (1, 2, 3, 4).
Mouse
È sufficiente fare doppio clic sulla rotellina del mouse per passare da una porta all'altra. La funzione di commutazione della porta del mouse consente di scorrere le porte in sequenza.
Nota:
- L'impostazione predefinita per la funzione di commutazione della porta del mouse è OFF (disattivata). Per abilitare la funzione di commutazione della porta del mouse, utilizzare l'OSD.
- La funzione di commutazione della porta del mouse è supportata solo quando l'emulazione del mouse è impostata su ON (attivata).

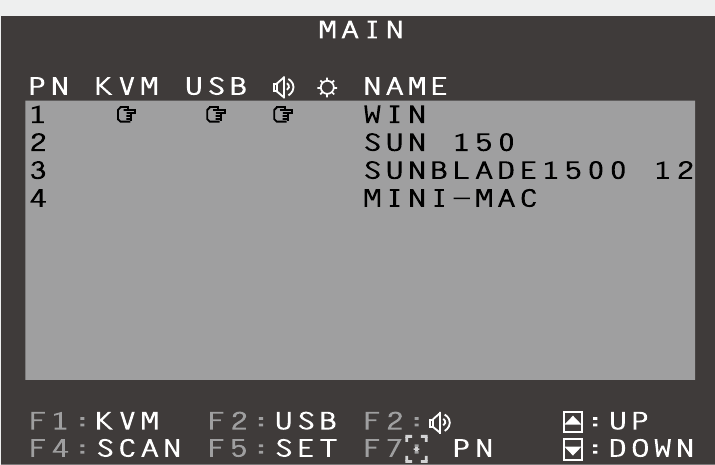

OSD (On Screen Display)
L'On Screen Display (OSD) è un metodo basato su menu per gestire il controllo del computer e le operazioni di commutazione. Tutte le procedure iniziano dalla schermata principale dell'OSD. Per visualizzare la schermata principale, toccare due volte il tasto [Bloc Scorr (Scroll Lock)].
- Prima che venga visualizzata la schermata principale dell'OSD, viene visualizzata una finestra di dialogo che richiede di fornire la password. Se la funzione password è stata impostata, è necessario fornire la password per accedere alla schermata principale dell'OSD.
Nota: se è la prima volta che viene eseguito l'OSD o se la funzione password non è stata impostata, è sufficiente premere [Invio (Enter)].
- Per portare lo stato attivo su una porta, premere il tasto [F1], [F2], [F3] o [F7], quindi spostare la barra di evidenziazione sulla porta a cui si desidera passare, premere [Invio (Enter)] o fare doppio clic su di essa.
© Copyright 2007 ATEN ® International Co., Ltd. ATEN e il logo ATEN sono marchi di ATEN International Co., Ltd. Tutti i diritti riservati. Tutti gli altri marchi sono di proprietà dei rispettivi proprietari.
