ATEN CS1732B, CS1734B - 2/4-Port USB 2.0 KVMP Switch kiirjuhend

Pakendi sisu

1 CS 1732 B / CS 1734 B KVMP Switch (KVMP lüliti)
2 kohandatud USB KVM-kaablikomplekti (CS 1732B)
4 kohandatud USB KVM-kaablikomplekti (CS 1734B)
1 USB-to-PS/2 konverter
1 püsivara uuendamise kaabel
1 toiteadapter
1 kasutusjuhend
1 kiirjuhend
2 OSD / kiirklahvi kleebist

Veebis registreerimine

Rahvusvaheline:
http://support.aten.com

Põhja-Ameerika:
http://www.aten-usa.com/product_registration (ATEN TECH)
http://support.aten.com (ATEN NJ)

Tehniline telefonitugi

Rahvusvaheline:
886-2-86926959

Põhja-Ameerika:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Nõuded

Konsool

• VGA, SVGA või Multisync monitor, mis on võimeline kuvama kõrgeimat eraldusvõimet, mida te installimisel mõnes arvutis kasutate.
• USB-hiir
• USB-klaviatuur
• PS/2 klaviatuuri ja hiirt saab kasutada koos pakendis oleva konverteriga

Arvuti

Iga arvutisse peab olema installitud järgmine varustus:

• VGA, SVGA või Multisync kaart.
• USB Type A port või PS/2 klaviatuuri ja hiire pordid.

Kaablid

Arvutitega ühendamiseks tohib kasutada ainult kaablikomplekte, mis on spetsiaalselt selle lülitiga töötamiseks ette nähtud. 2/4 kaablikomplekti on kaasas CS1732-ga

Riistvara ülevaade

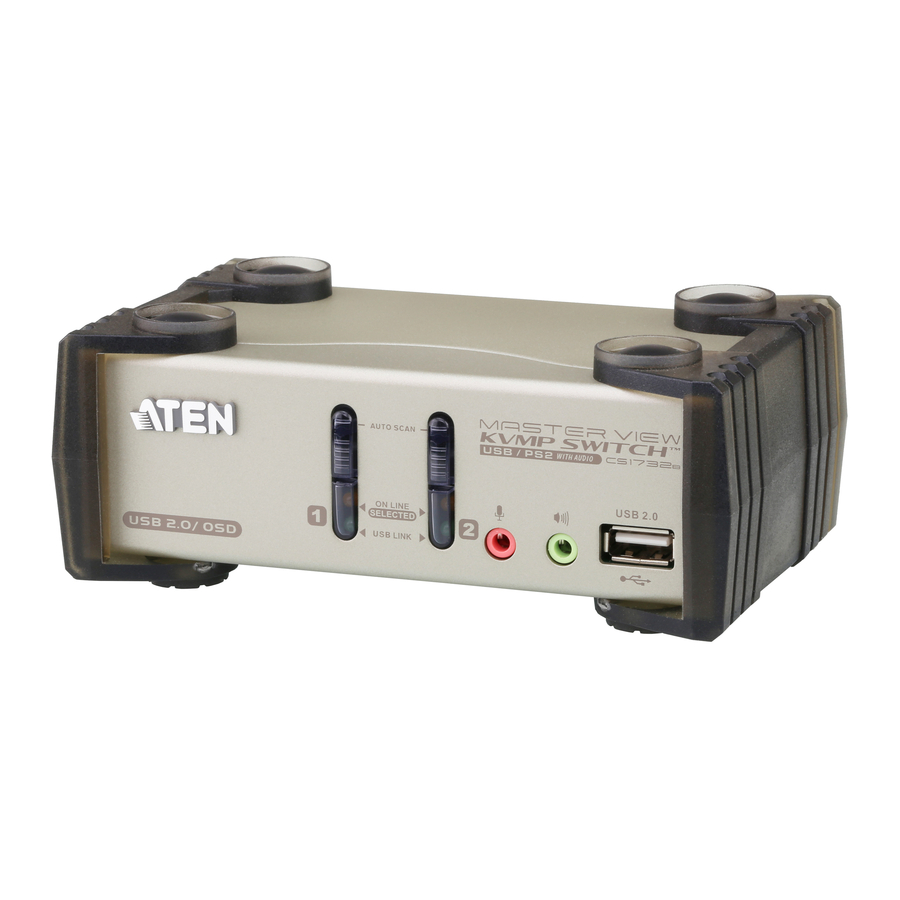

Esivaade

1. Pordi valiku lülitid
2. Pordi LED-id
3. Konsooli pordid (heli)
4. USB 2.0 välisseadme port

Tagavaade

1. Püsivara uuendamise port
2. USB 2.0 välisseadme port
3. Toitepesa
4. Konsooli pordi sektsioon
5. KVM-pordi sektsioon

Riistvara paigaldamine

Veenduge, et kõigi ühendatavate seadmete toide on välja lülitatud. Peate eemaldama toitejuhtmed kõigist arvutitest, millel on klaviatuuri sisselülitamise funktsioon.

1. Ühendage oma USB-klaviatuur ja USB-hiir seadme tagapaneelil asuvatesse USB-portidesse.
2. Ühendage oma monitor seadme tagapaneelil asuvasse konsooli monitori porti.
3. Ühendage oma peamine mikrofon ja kõlarid seadme esipaneelil asuvatesse konsooli mikrofoni ja 2.1 ruumilise heli kõlaripesadesse. Tagapaneelil olevad mikrofon ja kõlarid on esipaneelil olevate suhtes teisejärgulised.
4. Kasutades KVM-kaablikomplekti (kaasas selle pakendiga), ühendage kohandatud SPHD-pistik lüliti mis tahes saadaolevasse KVM-porti ja ühendage kaasasolevad mikrofoni ja kõlari pistikud KVM-pordi mikrofoni ja kõlari pesadesse.
   Märkus:
   1. Pistikud ja pesad on värvikoodiga ja märgistatud lihtsaks paigaldamiseks sobiva ikooniga.
   2. Veenduge, et kõik pistikud on samades KVM-pordi pesades (kõik pordis 1, kõik pordis 2 jne).
5. Kaabli teises otsas:
   1. USB-ühenduse korral ühendage USB-, video-, mikrofoni- ja kõlarikaablid arvuti vastavatesse portidesse.
   2. PS/2-ühenduse korral ühendage klaviatuuri, hiire, video-, mikrofoni- ja kõlarikaablid arvuti vastavatesse portidesse

Korrake samme 4 ja 5 kõigi teiste ühendatavate arvutite puhul.

6. Ühendage lülitiga kaasas olnud toiteadapter vahelduvvoolu toiteallikaga, seejärel ühendage toiteadapteri kaabel lüliti toitepesasse.
7. Ühendage oma USB-välisseadmed esi- ja tagapaneelil olevatesse USB-jaoturi sektsioonidesse.
8. Lülitage arvutite toide sisse

Pordi valik

CS1732 B / CS1734 B pakub nelja meetodit, et saada kohene juurdepääs mis tahes arvutile teie installatsioonis: käsitsi, kiirklahv, hiir ja OSD.

Käsitsi

Lihtsalt vajutage CS1732 vastavat pordi valiku lülitit

• Vajutage nuppu üks kord, et tuua ainult KVM-i fookus samaaegselt selle vastava pordiga ühendatud arvutisse (2 sekundi jooksul).
• Vajutage nuppu kaks korda, et tuua helifookus selle vastava pordiga ühendatud arvutisse (2 sekundi jooksul).
• Vajutage nuppu kauem kui 2 sekundit, et tuua KVM-i, heli ja USB-fookus selle vastava pordiga ühendatud arvutisse.

Kiirklahv

Kõik kiirklahvi toimingud algavad kiirklahvi režiimi käivitamisega. Kiirklahvi režiimi käivitamine võtab kolm sammu:

1. Hoidke all klahvi Num Lock;
2. Vajutage ja vabastage tärn või miinusklahv;
3. Vabastage klahv Num Lock: [Num Lock] + [-];

Märkus: n tähistab arvuti pordi ID numbrit (1, 2, 3, 4).

Hiir

Portide vahetamiseks topeltklõpsake lihtsalt hiire kerimisrattal. Hiire pordi vahetamise funktsioon võimaldab teil portide vahel järjestikku liikuda.

Märkus:

1. Hiire pordi vahetamise funktsiooni vaikesäte on VÄLJAS (OFF). Hiire pordi vahetamise funktsiooni lubamiseks kasutage OSD-d.
2. Hiire pordi vahetamise funktsiooni toetatakse ainult siis, kui hiire emuleerimine on seatud SEES (ON).

OSD (ekraanikuva)

Ekraanikuva (OSD) on menüüga juhitav meetod arvuti juhtimise ja lülitamise toimingute käsitlemiseks. Kõik protseduurid algavad OSD peakuvalt. Peakuva avamiseks puudutage kaks korda klahvi [Scroll Lock].

1. Enne OSD peakuva ilmumist kuvatakse dialoogiboks, mis palub teil sisestada oma parooli. Kui parooli funktsioon on seatud, peate OSD peakuvale juurdepääsuks sisestama parooli.

Märkus: Kui OSD-d käivitatakse esimest korda või kui parooli funktsioon pole seatud, vajutage lihtsalt [Enter].

2. Fookuse toomiseks pordile vajutage klahvi [F1], [F2], [F3] või [F7], seejärel liigutage esiletõsturiba pordile, millele soovite lülituda, vajutage [Enter] või topeltklõpsake seda.

© Autoriõigus 2007 ATEN ® International Co., Ltd. ATEN ja ATEN-i logo on ettevõtte ATEN International Co., Ltd. kaubamärgid. Kõik õigused kaitstud. Kõik muud kaubamärgid on nende vastavate omanike omand.
