Riistvara ülevaade

US234 / US3324 Pakendi sisu
1 USB 3.1 Gen Perifeeria jagamise lüliti
2 USB 3.1 Gen 1 Type-B kuni Type-A kaablid 1.2M
1 USB 3.1 Gen 1 Type-B kuni Type-C kaabel 1.8M (ainult US3324)
1 Kaugpordi valija
1 Kasutusjuhend

US434 / US3344 Pakendi sisu
1 USB 3.1 Gen 1 Perifeeria jagamise lüliti
2 USB 3.1 Gen 1 Type-B kuni Type-A kaablid 1.2M
2 USB 3.1 Gen 1 Type-B kuni Type-A kaablid 1.8M
2 USB 3.1 Gen 1 Type-B kuni Type-C kaablid 1.8M (ainult US3344)
1 Kaugpordi valija
1 Kasutusjuhend

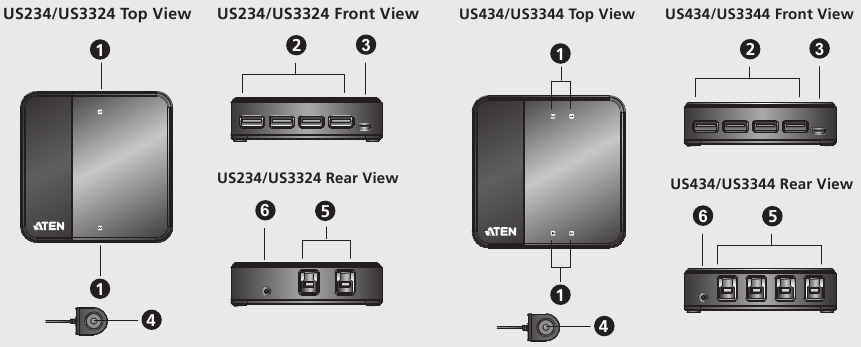

US234 / US434 / US3324 / US3344 Eesmine, ülemine ja tagumine vaade

Konsooli indikaator LED
USB 3.1 Gen 1 Seadme pordid
Micro USB toite sisend
Kaugpordi valija
PC pordid
Kaugpordi valija pesa

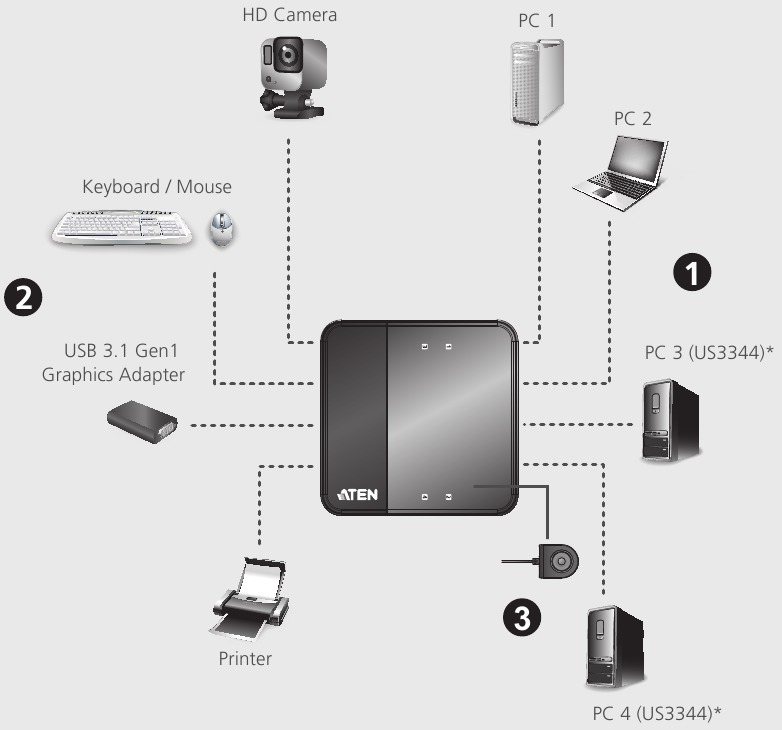

Riistvara paigaldus

Ühendage kaasasolevate USB-kaablite USB 3.1 Gen 1 Type-A või Type-C otsad oma arvutitesse (US234 / US3324: kuni 2 arvutit; US434 / US3344: kuni 4 arvutit) ja ühendage kaasasolevate USB-kaablite USB 3.1 Gen1 Type-B otsad US234 / US434 / US3324 / US3344 tagaküljele.
Ühendage oma USB-välisseadmed US234 / US434 / US3324 / US3344 külge.

*Märkus: Ülal on kujutatud US434 / US3344. US234 / US3324-l on ainult 2 PC porti.
Ühendage kaugpordi valija US234 / US434 / US3324 / US3344 kaugpordi valija pesasse.
Lülitage ühelt arvutilt teisele, vajutades kaugpordi valijat.
Konsooli indikaator LED süttib, et näidata, milline arvuti on ühendatud.
(Valikuline) Ühendage Micro USB toite sisendport toiteallikaga, et toetada suuremate võimsusnõuetega rakendusi.

Tugi ja dokumentatsiooni teatis

Kogu selles pakendis sisalduvat teavet, dokumentatsiooni, püsivara, tarkvara utiliite ja spetsifikatsioone võidakse tootja poolt eelnevalt teatamata muuta.

Meie toodete keskkonnamõju vähendamiseks leiate ATEN-i dokumentatsiooni ja tarkvara veebist aadressilt http://www.aten.com/download/
