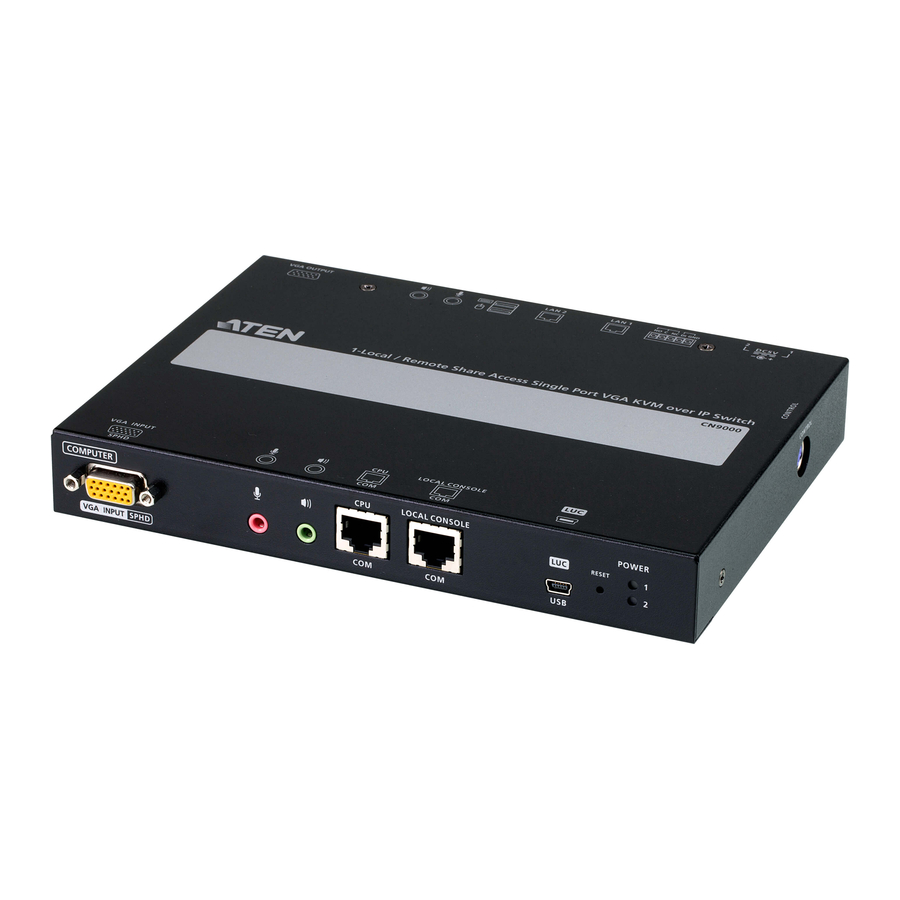

ATEN CN9000 - 1-kohaline / kaugjagamise juurdepääs ühe pordiga VGA KVM üle IP-lüliti kiirkäivitus

Sisu

1 Pakendi sisu
2 Riistvara ülevaade
- 2.1 Paigutus
3 Paigaldamine
4 Kasutamine
- 4.1 Kohaliku IP seadistus
- 4.2 IP Installer
5 Tugi ja dokumentatsiooni teatis
6 Viited
7 Laadi alla juhend
8 Teistes keeltes

Pakendi sisu

1 KVM-kaabel (SPHD kuni VGA, PS/2, USB)
1 USB-kaabel (USB Type-A kuni Mini-B)
1 juhtterminali plokk
1 toiteadapter
1 kinnituskomplekt
1 jalapatjade komplekt (4 tk)
1 kasutusjuhend

Riistvara ülevaade

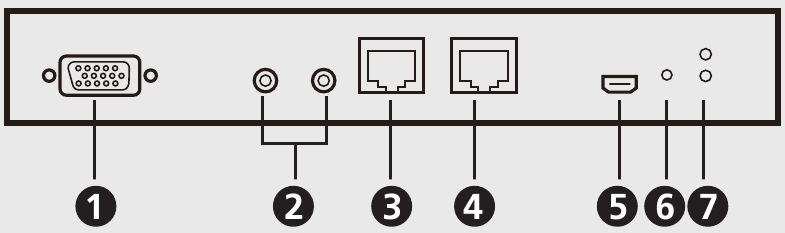

Esivaade

KVM SPHD port
KVM helipordid
CPU COM (RS-232 DTE) port
kohaliku konsooli COM (RS-232 DCE) port
sülearvuti USB-konsooli (LUC) port
reset button (lähtestusnupp)
power LED (toite LED)

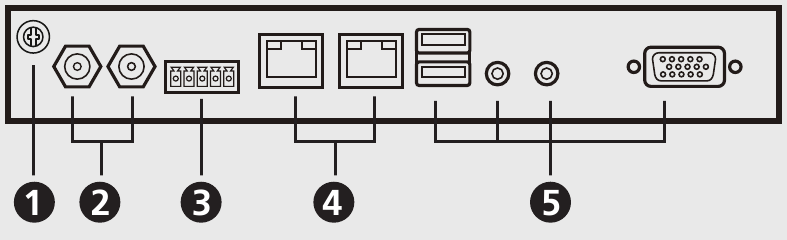

Tagavaade

maandusklemm
toitepesad
juhtterminal
LAN-pordid
kohaliku konsooli pordid

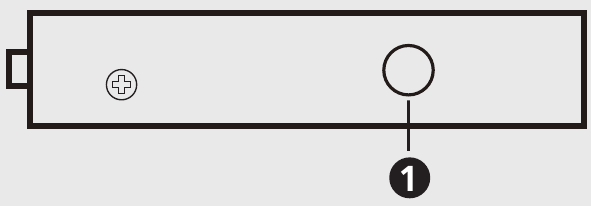

Külgvaade

juhtport (reserveeritud)

Paigutus

Seadet saab paigutada tasasele pinnale või paigaldada rackile või seinale. Kui plaanite seadme paigaldada rackile või seinale, vaadake kasutusjuhendi jaotist Paigutus.

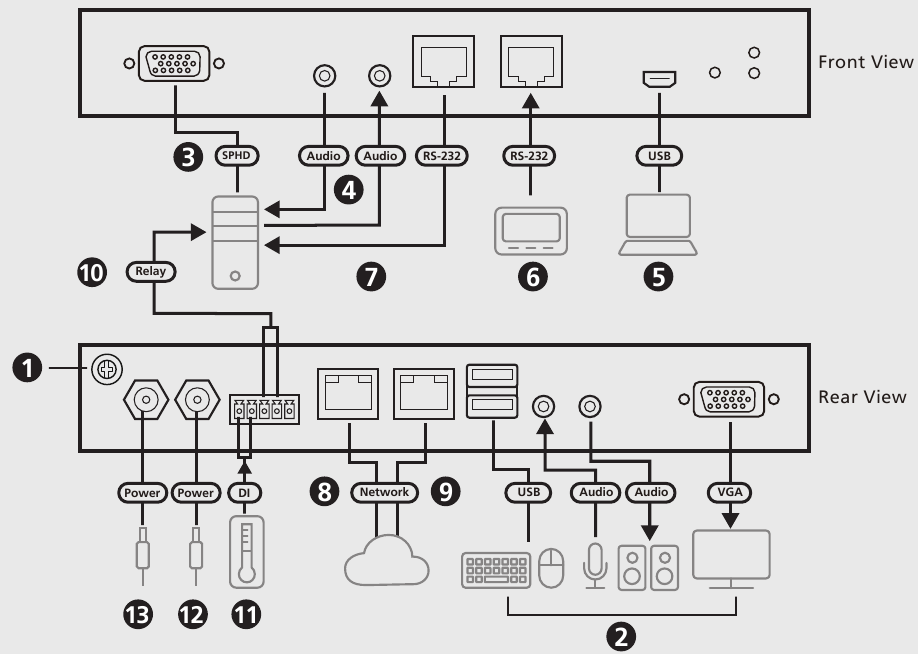

Paigaldamine

Ühendage seadme maandusklemm sobiva maandatud objektiga. Märkus: Ärge jätke seda sammu vahele. Korralik maandus aitab vältida kahjustusi, mis on põhjustatud voolukõikumistest ja staatilisest elektrist.
Ühendage oma USB-klaviatuur, hiir ja VGA-monitor seadme tagaküljel asuvate kohaliku konsooli portidega.
Kasutades kaasasolevat KVM-kaablit, ühendage seadme KVM SPHD-port serveri/arvutiga klaviatuuri, hiire ja video edastamiseks. Märkus: Klaviatuuri ja hiire signaali edastamiseks saate valida PS/2 või USB-ühenduse vahel.
(Valikuline) Kasutades ise tarnitud helikaableid (mikrofon ja kõlar), ühendage seadme KVM-helipordid serveri/arvutiga helisignaali edastamiseks.
(Valikuline) Kui soovite kohapeal juurde pääseda sülearvuti USB-konsooli (LUC) funktsiooni abil, kasutage kaasasolevat USB Type-A kuni Mini-B kaablit, et ühendada sülearvuti USB-port selle LUC-pordiga.
(Valikuline) Kui kasutate jadaporte (andmeside terminaliseadmed), näiteks puutepaneeli, ühendage see kohaliku konsooli COM (RS-232 DCE) pordiga võrgulüliti konsoolikaabli abil.
(Valikuline) Kui kasutate jadaporte (andmeside seadmed), näiteks arvutit, ühendage see CPU COM (RS-232 DTE) pordiga jada RS-232 DB-9 kuni RJ-45 Cat5 Etherneti adapteri võrgumodemi/lüliti/ruuteri kaabli abil.
Ühendage võrgukaabel ühte seadme LAN-porti.
(Valikuline) Ühendage teine võrgukaabel teise LAN-porti kahe LAN-i toimimiseks.

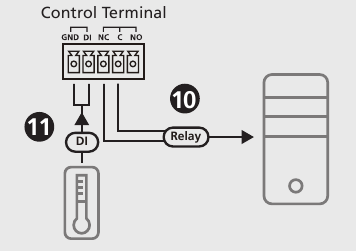

(Valikuline) Kaugkäivitamiseks ühendage NC- ja C-klemmid serveri/arvutiga.
(Valikuline) Digitaalsete sisendite teavituste jaoks ühendage GND ja DI sisendseadmega (nt termomeeter, niiskusandur).
Varustage seadet toitega, lülitades selle sisse, ühendades kaasasoleva toiteadapteri vahelduvvoolu toiteallikaga ja ühendades selle kaabli ühte seadme toitepesasse.
(Valikuline) Ühendage seade teise vahelduvvoolu toiteallikaga, kasutades eraldi täiendavat toiteadapterit toite dubleerimiseks.
Märkus: Teise toiteadapteri saab osta oma ATEN-i tarnijalt.

Kasutamine

Avage oma brauser ja määrake brauseri URL-i asukoharibal selle CN9000 IP-aadress, millele soovite juurde pääseda. Märkus: IP-aadressi saate CN9000 administraatorilt või vaadake kasutusjuhendi jaotist "IP-aadressi määramine". (Vaikimisi IP-aadress: 192.168.0.60)
Kui kuvatakse dialoogiboks Security Alert (turvahoiatus), aktsepteerige sertifikaat – seda saab usaldada. Kuvatakse sisselogimisleht.
Sisestage kehtiv kasutajanimi ja parool.
Märkus: Esimesel sisselogimisel kasutage vaikimisi kasutajanime ja parooli: administrator ja password (parool).
Klõpsake nuppu Login (logi sisse), et avada brauseri pealeht.

Kohaliku IP seadistus

Kasutage IP-aadressi seadistamiseks kohalikku konsooli. Kõik protseduurid algavad OSD peamiselt ekraanilt.

Põhiekraani kuvamiseks vajutage kaks korda [Scroll Lock].
Kui kuvatakse sisselogimisekraan, sisestage kehtiv kasutajanimi ja parool.
Märkus: Esimesel sisselogimisel kasutage vaikimisi kasutajanime ja parooli: administrator ja password (parool).

IP Installer

Kasutades Windowsi arvutit samas LAN-is, saavad kasutajad otsida seadme IP-aadressi või määrata sellele IP-aadressi IP Installer utiliidi abil. Utiliidi saab meie veebisaidilt www.aten.com. Pärast utiliidi arvutisse allalaadimist minge kataloogi, kus IP Installer programm asub, ja käivitage IPInstaller.exe.
