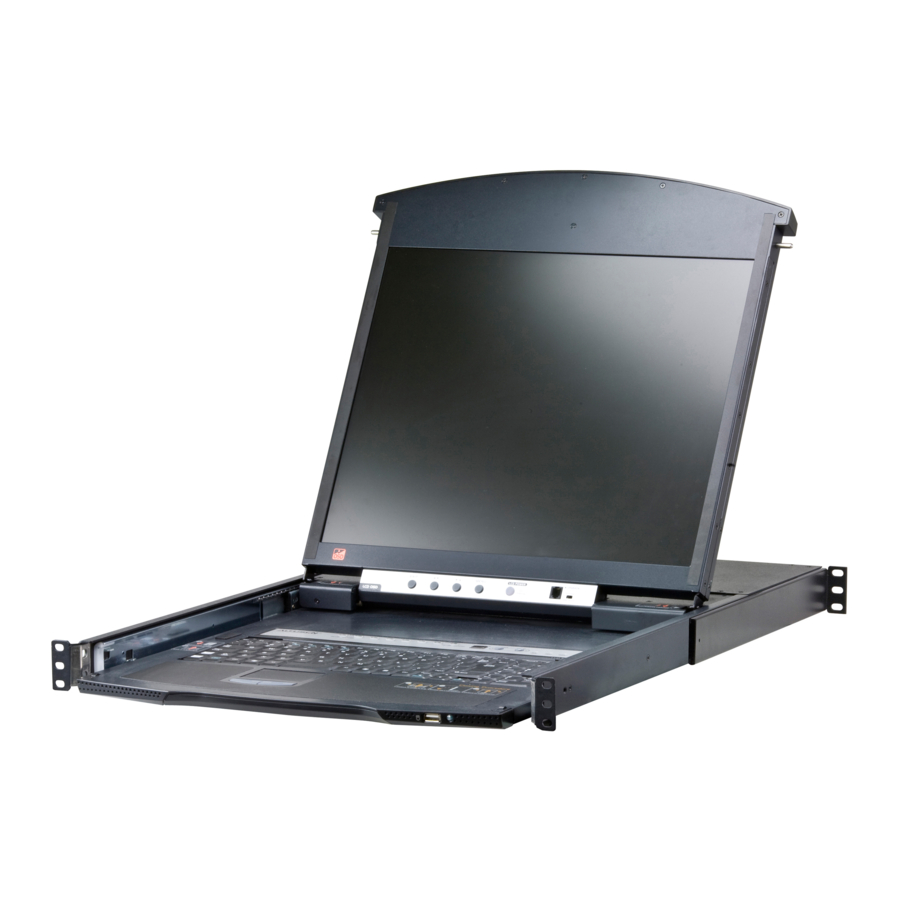

ATEN Altusen KL1508Ai, KL1516Ai - Dual Rail LCD KVM Switch Kiirkäivitus

Sisu

Pakendi sisu

1 KL1508Ai või KL1516Ai Dual Rail LCD KVM Switch koos standardse paigalduskomplektiga
1 toitejuhe
1 püsivara uuendamise kaabel
2 L-kujulist kinnitusklambrit
1 kasutusjuhend

Riistvara ülevaade

Riistvara ülevaade

Esivaade

  1. Ülemine käepide
  2. LCD moodul
  3. Klaviatuuri moodul
  4. Alumine käepide
  5. Toite LED
  6. Klaviatuuri vabastusriiv
  7. LCD vabastusriiv
  8. Rack'i paigaldussakid
  9. LED valgustuslamp

Klaviatuuri moodul

  1. Klaviatuur
  2. Puuteplaat
  3. Väline hiireport
  4. Jaama ID LED
  5. Jaama valiku ala
  6. Lukustus LED-id & Reset lüliti
  7. Pordi valiku nupud ja LED-id

LCD moodul

  1. LCD ekraan
  2. LCD juhtnupud
  3. LCD sisse/välja nupp
  4. Püsivara uuendamise sektsioon

Tagavaade

  1. Maandus klemm
  2. Toitepesa
  3. Toitelüliti
  4. LAN port
  5. PON port
  6. Daisy Chain port
  7. Kohaliku konsooli pordi valik
  8. KVM pordi valik

Riistvara paigaldus

Riistvara paigaldus

Standardne rack'i paigaldus

  1. Kui üks inimene asetab lüliti rack'i ja hoiab seda paigal, siis teine inimene kruvib esikinnitused lõdvalt rack'i külge.
  2. Kui esimene inimene hoiab lülitit endiselt paigal, siis teine inimene libistab L-kujulised kinnitusklambrid lüliti külgmistesse kinnitusklambritesse tagantpoolt, kuni klambri äärikud puutuvad kokku rack'iga, seejärel kruvib L-kujulised kinnitusklambrid rack'i külge.
  3. Pärast L-kujuliste kinnitusklambrite kinnitamist pingutage esikinnituste kruvid.
    Märkus:
    1. Jätke mõlemale küljele vähemalt 5,1 cm korralikuks ventilatsiooniks ja taha vähemalt 12,7 cm toitejuhtme ja kaabli jaoks.
    2. Laadige alla kasutusjuhend meie veebisaidilt, et saada üksikasjalikke juhiseid Valikulise rack'i paigaldamise kohta (pakendi sisus on 2 L-kujulist kinnitusklambrit): www.aten.com

Ühe jaama paigaldus

  1. Maandage KL1508Ai / KL1516Ai, ühendades maandusjuhtme ühe otsa maandusklemmiga ja juhtme teise otsa sobiva maandatud objektiga.
    Märkus: Ärge jätke seda sammu vahele. Korralik maandus aitab vältida seadme kahjustamist pingelanguste või staatilise elektri tõttu.
  2. Kui otsustate paigaldada välise konsooli, ühendage klaviatuur, monitor ja hiir konsooli portidesse, mis asuvad lüliti tagapaneelil. Pordid on värvikoodiga ja tähistatud ikooniga, et neid tuvastada.
    Märkus: See samm on valikuline.
  3. Iga arvuti jaoks, mida paigaldate, kasutage Cat 5e kaablit, et ühendada mis tahes saadaolev KVM port KVM adapterikaabliga, mis sobib paigaldatava arvutiga.
    Märkus: Maksimaalne toetatud kaugus adapterikaablini on 50 m.
  4. Ühendage KVM adapterikaabel arvutiga. Ühendage adapterikaabli pistikud vastavatesse portidesse arvutites, mida paigaldate.
  5. Ühendage LAN või WAN kaabel KL1508Ai / KL1516Ai LAN porti.
  6. Ühendage toitejuhe lüliti ja vahelduvvoolu toiteallikaga

Pärast KL1508Ai / KL1516Ai kaabeldust saate toite sisse lülitada. Pärast lüliti sisselülitamist saate serverid sisse lülitada.

Kasutamine

OSD

Ekraanimenüü (OSD) on menüüpõhine meetod arvuti juhtimise ja lülitustoimingute käsitlemiseks. Kõik protseduurid algavad OSD peakuvalt. Peakuva kuvamiseks puudutage kaks korda OSD kiirklahvi. Vaikimisi kiirklahv on [Scroll Lock]. Soovi korral saate kiirklahvi muuta Ctrl-klahviks või Alt-klahviks.

OSD menüüsse sisenedes küsib süsteem kasutajanime ja parooli. Esmakordsel sisenemisel sisestage vaikimisi kasutajanimi ja parool: administrator / password (administraator / parool). Süsteem palub teil kohe parooli muuta.

Kiirklahvide kokkuvõte

[Num Lock] + [-] või [Ctrl] + [F12] [A] [Enter] Käivitab automaatse skannimise režiimi. Kui automaatse skannimise režiim on sisse lülitatud, peatab [P] või vasakklõps automaatse skannimise. Kui automaatne skannimine on peatatud, jätkab mis tahes klahvi vajutamine või muu vasakklõps automaatset skannimist.
[B] Lülitab helisignaali sisse või välja.
[Esc] või [Spacebar] Väljub kiirklahvi režiimist.
[Num Lock] + [-] või [Ctrl] + [F12] [F1] Seadistab operatsioonisüsteemiks Windows.
[F2] Seadistab operatsioonisüsteemiks Mac.
[F3] Seadistab operatsioonisüsteemiks Sun.
[F5] Teostab klaviatuuri / hiire lähtestamise sihtarvutis.
[H] Lülitab kiirklahvi käivitusklahvid sisse või välja.
[Pordi ID] [Enter] Lülitab juurdepääsu arvutile, mis vastab sellele pordi ID-le.
[R] [Enter] Ainult administraatori kiirklahv. See taastab lüliti seaded vaikeväärtustele.
[T] Lülitab OSD kiirklahvi vaheldumisi [Ctrl] [Ctrl] ja [Scroll
[←] Lock] [Scroll Lock] vahel. Käivitab vahelejätmise režiimi ja jätab praegusest pordist vahele esimese sellele eelneva juurdepääsetava pordini.
[→] Käivitab vahelejätmise režiimi ja jätab praegusest pordist vahele järgmise juurdepääsetava pordini.
[↑] Käivitab vahelejätmise režiimi ja jätab praegusest pordist vahele eelmise jaama viimase juurdepääsetava pordini.
[↓] Käivitab vahelejätmise režiimi ja jätab praegusest pordist vahele järgmise jaama esimese juurdepääsetava pordini.
