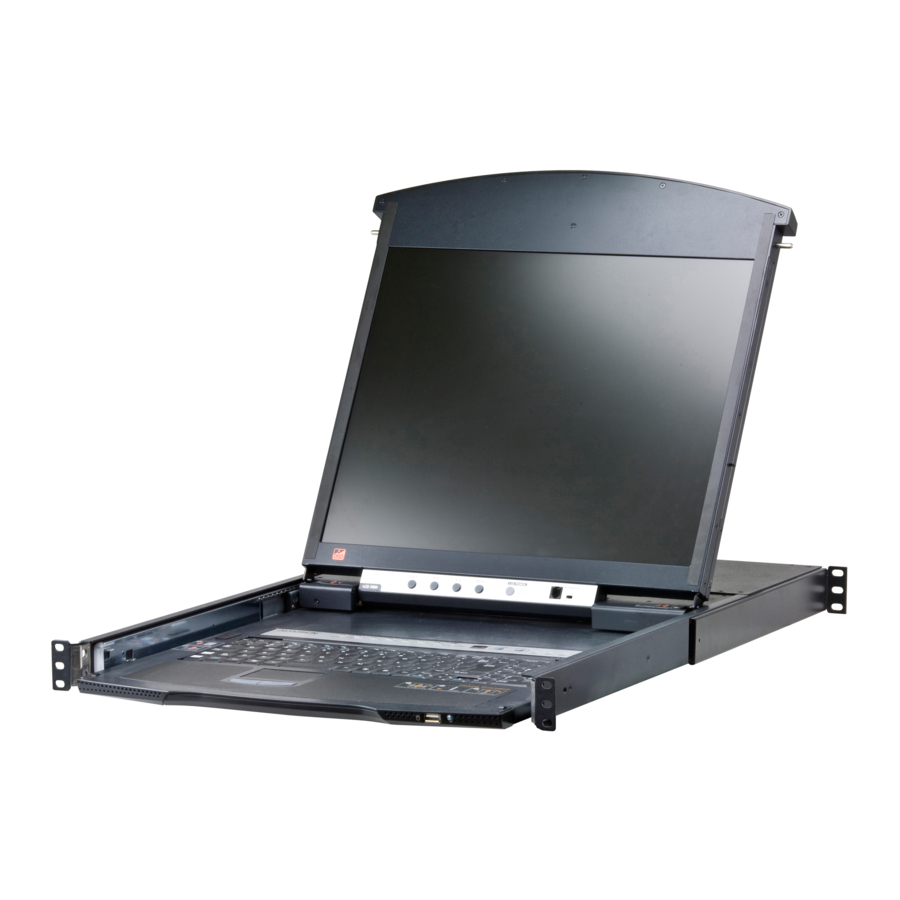

ATEN Altusen KL1508Ai, KL1516Ai - Dual Rail LCD KVM Switch Ghid de Pornire Rapidă

Cuprins

Conținutul Pachetului

1 KL1508Ai sau KL1516Ai Dual Rail LCD KVM Switch cu un Kit Standard de Montare
1 Cablu de Alimentare
1 Cablu de Upgrade Firmware
2 Suporturi L
1 Instrucțiuni pentru Utilizator

Prezentare Generală Hardware

Prezentare Generală Hardware

Vizualizare Frontală

  1. Mânerul Superior
  2. Modulul LCD
  3. Modulul Tastaturii
  4. Mânerul Inferior
  5. LED-ul de Alimentare
  6. Clemă de Eliberare a Tastaturii
  7. Clemă de Eliberare a LCD-ului
  8. Lamele de Montare în Rack
  9. Lumina de Iluminare LED

Modulul Tastaturii

  1. Tastatură
  2. Touchpad
  3. Port Extern pentru Mouse
  4. LED ID Stație
  5. Zona de Selectare a Stației
  6. LED-uri de Blocare & Buton de Resetare
  7. Butoane și LED-uri de Selectare a Portului

Modulul LCD

  1. Ecran LCD
  2. Comenzi LCD
  3. Buton LCD On/Off (Pornit/Oprit)
  4. Secțiunea de Upgrade Firmware

Vizualizare din Spate

  1. Terminal de Împământare
  2. Priza de Alimentare
  3. Întrerupătorul de Alimentare
  4. Port LAN
  5. Port PON
  6. Port Daisy Chain
  7. Selectarea Portului Consolei Locale
  8. Selectarea Portului KVM

Instalarea Hardware

Instalarea Hardware

Montare standard în rack

  1. În timp ce o persoană poziționează switch-ul în rack și îl ține pe loc, a doua persoană înșurubează lejer suporturile frontale în rack.
  2. În timp ce prima persoană încă ține switch-ul pe loc, a doua persoană glisează suporturile L în suporturile de montare laterale ale switch-ului, din spate până când flanșele suportului ating rack-ul, apoi înșurubează suporturile L în rack.
  3. După ce suporturile L au fost fixate, strângeți șuruburile suportului frontal.
    Notă:
    1. Permiteți cel puțin 5,1 cm pe fiecare parte pentru o ventilație adecvată și cel puțin 12,7 cm în spate pentru cablul de alimentare și spațiul liber pentru cabluri.
    2. Descărcați manualul de utilizare de pe site-ul nostru web pentru instrucțiuni detaliate despre Montarea Opțională în Rack (2 Suporturi L furnizate în Conținutul Pachetului sunt utilizate): www.aten.com

Instalarea unei Singure Stații

  1. Împământați KL1508Ai / KL1516Ai conectând un capăt al firului de împământare la terminalul de împământare, iar celălalt capăt al firului la un obiect împământat adecvat.
    Notă: Nu omiteți acest pas. Împământarea corectă ajută la prevenirea deteriorării unității cauzate de supratensiuni sau electricitate statică.
  2. Dacă alegeți să instalați o consolă externă, conectați tastatura, monitorul și mouse-ul în porturile consolei situate pe panoul din spate al switch-ului. Porturile sunt codificate prin culori și marcate cu o pictogramă pentru a se identifica.
    Notă: Acest pas este opțional.
  3. Pentru fiecare dintre computerele pe care le instalați, utilizați un cablu Cat 5e pentru a conecta orice port KVM disponibil la un cablu adaptor KVM care este adecvat pentru computerul pe care îl instalați.
    Notă: Distanța maximă suportată până la cablul adaptor este de 50 m.
  4. Conectați cablul adaptor KVM la computer. Conectați conectorii cablului adaptor în porturile respective de pe computerele pe care le instalați.
  5. Conectați cablul LAN sau WAN în portul LAN al KL1508Ai / KL1516Ai.
  6. Conectați cablul de alimentare la switch și la o sursă de alimentare AC

După ce KL1508Ai / KL1516Ai este cablat, puteți porni alimentarea. După ce switch-ul este pornit, puteți porni serverele.

Operare

OSD

Afișajul pe Ecran (OSD) este o metodă bazată pe meniu pentru a gestiona controlul computerului și operațiunile de comutare. Toate procedurile încep de la Ecranul Principal OSD. Pentru a afișa Ecranul Principal, apăsați de două ori tasta rapidă OSD. Tasta rapidă implicită este [Scroll Lock]. Puteți schimba tasta rapidă cu tasta Ctrl sau tasta Alt dacă doriți.

Când intrați în meniul OSD, sistemul vă va solicita un nume de utilizator și o parolă. Pentru prima dată, introduceți numele de utilizator și parola implicite: administrator / password (parolă). Sistemul vă va cere să schimbați imediat parola.

Tabel Rezumativ al Tastelor Rapide

[Num Lock] + [-] sau [Ctrl] + [F12] [A] [Enter] Invocă modul Auto Scan (Scanare Automată). Când modul Auto Scan (Scanare Automată) este activ, [P] sau clic stânga întrerupe scanarea automată. Când scanarea automată este întreruptă, apăsarea oricărei taste sau un alt clic stânga reia scanarea automată.
[B] Comută Beeper-ul On (Pornit) sau Off (Oprit).
[Esc] sau [Spacebar] (Bara de Spațiu) Iese din modul tastă rapidă.
[Num Lock] + [-] sau [Ctrl] + [F12] [F1] Setează Sistemul de Operare la Windows.
[F2] Setează Sistemul de Operare la Mac.
[F3] Setează Sistemul de Operare la Sun.
[F5] Efectuează o resetare a tastaturii / mouse-ului pe computerul țintă.
[H] Comută tastele de invocare a tastei rapide.
[Port ID] [Enter] Comută accesul la computerul care corespunde acelui ID de Port.
[R] [Enter] Tastă rapidă doar pentru administrator. Restabilește setările switch-ului la valorile lor implicite.
[T] Comută tasta rapidă OSD între [Ctrl] [Ctrl] și [Scroll
[←] Lock] [Scroll Lock]. Invocă Modul Skip (Salt) și sare de la portul curent la primul port accesibil anterior acestuia.
[→] Invocă Modul Skip (Salt) și sare de la portul curent la următorul port accesibil.
[↑] Invocă Modul Skip (Salt) și sare de la portul curent la ultimul port accesibil al Stației anterioare.
[↓] Invocă Modul Skip (Salt) și sare de la portul curent la primul port accesibil al Stației următoare.

Notificare privind Asistența și Documentația

Toate informațiile, documentația, firmware-ul, utilitățile software și specificațiile conținute în acest pachet pot fi modificate fără notificare prealabilă de către producător. Pentru a reduce impactul asupra mediului al produselor noastre, documentația și software-ul ATEN pot fi găsite online la http://www.aten.com/download/

Asistență Tehnică

www.aten.com/support

Scanați pentru mai multe informații

© Copyright 2019 ATEN ® International Co., Ltd.

ATEN și logo-ul ATEN sunt mărci comerciale ale ATEN International Co., Ltd. Toate drepturile rezervate. Toate celelalte mărci comerciale sunt proprietatea proprietarilor respectivi.

Acest produs este conform cu RoHS.

Nr. piesă PAPE-1223-D21G Data Imprimării: 07/2019
