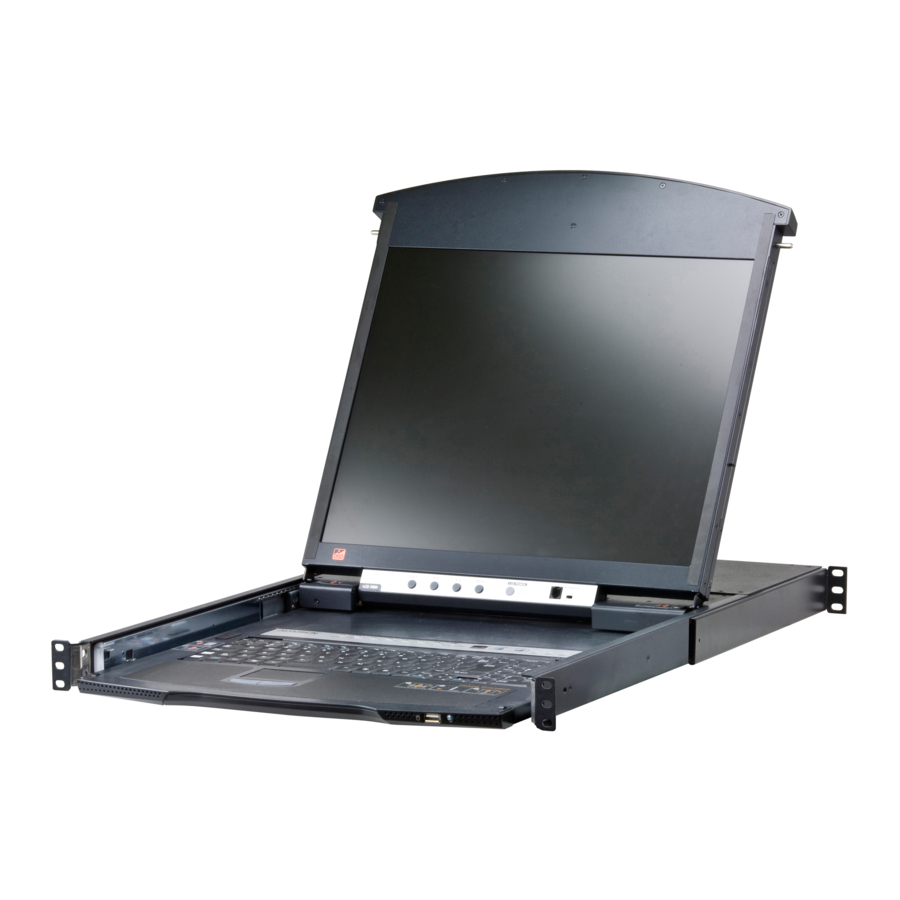

ATEN Altusen KL1508Ai, KL1516Ai - Rýchly štart prepínača Dual Rail LCD KVM

Obsah

1 Obsah balenia
2 Kontrola hardvéru
3 Inštalácia hardvéru
- 3.1 Štandardná montáž do racku
- 3.2 Inštalácia jednej stanice
4 Prevádzka
- 4.1 OSD
- 4.2 Tabuľka súhrnu klávesových skratiek
5 Oznámenie o podpore a dokumentácii
6 Technická podpora
7 Referencie
8 Stiahnuť návod
9 V iných jazykoch

Obsah balenia

1 KL1508Ai alebo KL1516Ai Dual Rail LCD KVM prepínač so štandardnou montážnou súpravou
1 Napájací kábel
1 Kábel na aktualizáciu firmvéru
2 L konzoly
1 Používateľské inštrukcie

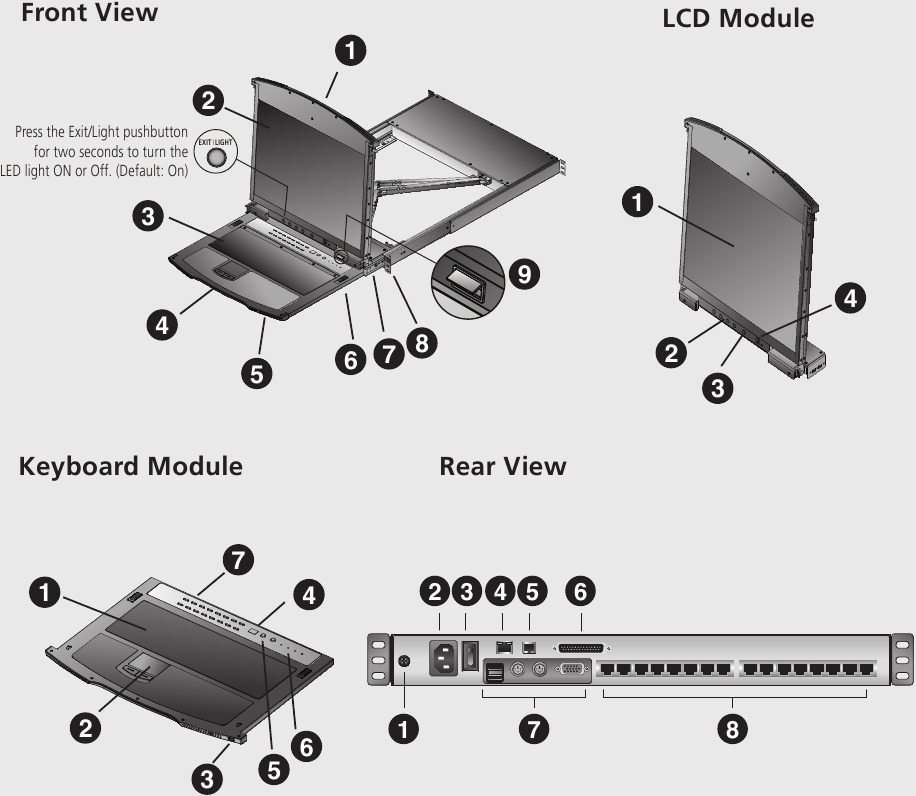

Kontrola hardvéru

Pohľad spredu

Horná rukoväť
LCD modul
Modul klávesnice
Dolná rukoväť
LED dióda napájania (Power LED)
Západka uvoľnenia klávesnice
Západka uvoľnenia LCD
Úchytky na montáž do racku
LED osvetlenie

Modul klávesnice

Klávesnica
Touchpad
Externý port pre myš
LED dióda ID stanice (Station ID LED)
Oblasť výberu stanice
LED diódy zámku & Resetovacie tlačidlo
Tlačidlá a LED diódy pre výber portu

LCD modul

LCD displej
Ovládacie prvky LCD
Tlačidlo zapnutia/vypnutia LCD (LCD On/Off Button)
Sekcia pre aktualizáciu firmvéru

Pohľad zozadu

Uzemňovací terminál
Napájacia zásuvka
Vypínač napájania (Power Switch)
LAN port
PON port
Daisy Chain port
Výber lokálneho konzolového portu
Výber KVM portu

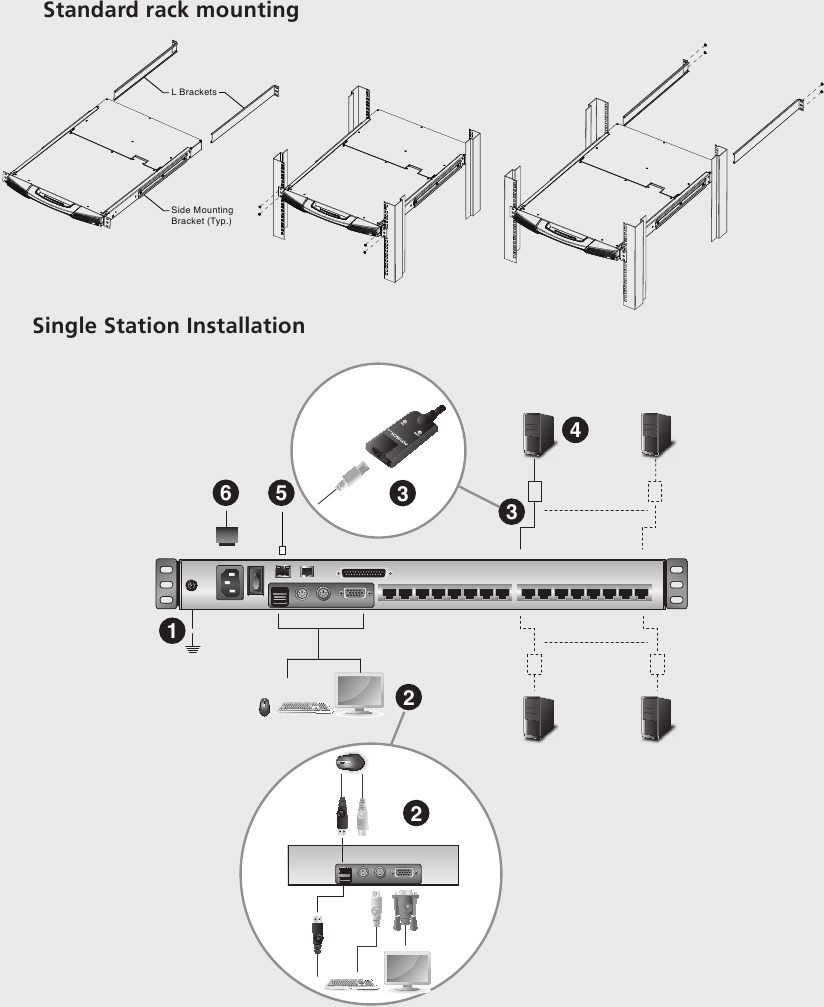

Inštalácia hardvéru

Štandardná montáž do racku

Zatiaľ čo jedna osoba umiestňuje prepínač do racku a drží ho na mieste, druhá osoba voľne priskrutkuje predné konzoly k racku.
Zatiaľ čo prvá osoba stále drží prepínač na mieste, druhá osoba zasunie L konzoly do bočných montážnych konzol prepínača, zozadu, až kým sa príruby konzoly nedotknú racku, a potom priskrutkuje L konzoly k racku.
Po zaistení L konzol dotiahnite skrutky prednej konzoly.
Poznámka:
1. Ponechajte aspoň 5,1 cm na každej strane pre správne vetranie a aspoň 12,7 cm vzadu pre napájací kábel a priestor pre káble.
2. Stiahnite si používateľskú príručku z našej webovej stránky pre podrobné pokyny o Voliteľná montáž do racku (používajú sa 2 L konzoly, ktoré sú súčasťou obsahu balenia): www.aten.com

Inštalácia jednej stanice

Uzemnite KL1508Ai / KL1516Ai pripojením jedného konca uzemňovacieho vodiča k uzemňovaciemu terminálu a druhý koniec vodiča k vhodnému uzemnenému objektu.
Poznámka: Tento krok nevynechávajte. Správne uzemnenie pomáha predchádzať poškodeniu jednotky v dôsledku prepätia alebo statickej elektriny.
Ak sa rozhodnete nainštalovať externú konzolu, zapojte klávesnicu, monitor a myš do konzolových portov (Console Ports) umiestnených na zadnom paneli prepínača. Porty sú farebne odlíšené a označené ikonou na identifikáciu.
Poznámka: Tento krok je voliteľný.
Pre každý z počítačov, ktoré inštalujete, použite kábel Cat 5e na pripojenie ktoréhokoľvek dostupného KVM portu ku KVM adaptérovému káblu, ktorý je vhodný pre počítač, ktorý inštalujete.
Poznámka: Maximálna podporovaná vzdialenosť k adaptérovému káblu je 50 m.
Pripojte KVM adaptérový kábel k počítaču. Zapojte konektory adaptérového kábla do príslušných portov na počítačoch, ktoré inštalujete.
Zapojte kábel LAN alebo WAN do LAN portu KL1508Ai / KL1516Ai.
Pripojte napájací kábel k prepínaču a k zdroju striedavého prúdu

Po pripojení káblov KL1508Ai / KL1516Ai môžete zapnúť napájanie. Po zapnutí prepínača môžete zapnúť servery.

Prevádzka

OSD

On Screen Display (OSD) (Zobrazenie na obrazovke) je metóda riadená ponukami na manipuláciu s ovládaním počítača a prepínaním. Všetky postupy začínajú na hlavnej obrazovke OSD. Ak chcete zobraziť hlavnú obrazovku, dvakrát ťuknite na klávesovú skratku OSD. Predvolená klávesová skratka je [Scroll Lock]. Ak chcete, môžete zmeniť klávesovú skratku na kláves Ctrl alebo Alt.

Pri vstupe do ponuky OSD vás systém vyzve na zadanie používateľského mena a hesla. Pri prvom použití zadajte predvolené používateľské meno a heslo: administrator / password (administrátor / heslo). Systém vás okamžite požiada o zmenu hesla.

Tabuľka súhrnu klávesových skratiek

[Num Lock] + [-] alebo [Ctrl] + [F12]	[A] [Enter]	Vyvolá režim automatického skenovania (Auto Scan). Keď je režim automatického skenovania aktívny, [P] alebo kliknutie ľavým tlačidlom myši pozastaví automatické skenovanie. Keď je automatické skenovanie pozastavené, stlačením ľubovoľného klávesu alebo ďalším kliknutím ľavým tlačidlom myši sa automatické skenovanie obnoví.
	[B]	Prepína zapnutie alebo vypnutie zvukového signálu (Beeper On or Off).
	[Esc] alebo [Spacebar]	Ukončí režim klávesových skratiek.
[Num Lock] + [-] alebo [Ctrl] + [F12]	[F1]	Nastaví operačný systém na Windows.
	[F2]	Nastaví operačný systém na Mac.
	[F3]	Nastaví operačný systém na Sun.
	[F5]	Vykoná reset klávesnice / myši na cieľovom počítači.
	[H]	Prepína klávesy vyvolania klávesových skratiek.
	[ID portu] [Enter]	Prepne prístup k počítaču, ktorý zodpovedá danému ID portu.
	[R] [Enter]	Klávesová skratka len pre administrátora. Vráti nastavenia prepínača na predvolené hodnoty.
	[T]	Prepína klávesovú skratku OSD medzi [Ctrl] [Ctrl] a [Scroll
	[←]	Lock] [Scroll Lock]. Vyvolá režim preskakovania (Skip Mode) a preskočí z aktuálneho portu na prvý prístupný port predchádzajúci mu.
	[→]	Vyvolá režim preskakovania (Skip Mode) a preskočí z aktuálneho portu na nasledujúci prístupný port.
	[↑]	Vyvolá režim preskakovania (Skip Mode) a preskočí z aktuálneho portu na posledný prístupný port predchádzajúcej stanice.
	[↓]	Vyvolá režim preskakovania (Skip Mode) a preskočí z aktuálneho portu na prvý prístupný port nasledujúcej stanice.

Oznámenie o podpore a dokumentácii

Všetky informácie, dokumentácia, firmvér, softvérové nástroje a špecifikácie obsiahnuté v tomto balení sa môžu zmeniť bez predchádzajúceho upozornenia výrobcom. S cieľom znížiť dopad našich produktov na životné prostredie, dokumentáciu a softvér ATEN nájdete online na http://www.aten.com/download/

Technická podpora

www.aten.com/support

Naskenujte pre viac informácií

ATEN a logo ATEN sú ochranné známky spoločnosti ATEN International Co., Ltd. Všetky práva vyhradené. Všetky ostatné ochranné známky sú majetkom príslušných vlastníkov.

Tento produkt je v súlade s RoHS.

Číslo dielu: PAPE-1223-D21G Dátum tlače: 07/2019
