ATEN CS72D, CS74D - 2/4-Port USB DVI KVM Switch - Stručná úvodná príručka

Obsah

1 Obsah balenia
2 Kontrola hardvéru
3 Inštalácia hardvéru
4 Prevádzka
5 Prevádzka pomocou klávesovej skratky
6 Dôležité upozornenie
7 Online registrácia
8 Technická telefonická podpora
9 Referencie
10 Stiahnuť návod
11 V iných jazykoch

Obsah balenia

1 CS72D/74D 2/4-Port USB DVI KVM Switch (prepínač)
1 1,2 m 44-pinová vlastná súprava KVM káblov
1 1,8 m 44-pinová vlastná súprava KVM káblov (len pre CS74D)
1 napájací adaptér (len pre CS74D)
1 používateľská príručka

Kontrola hardvéru

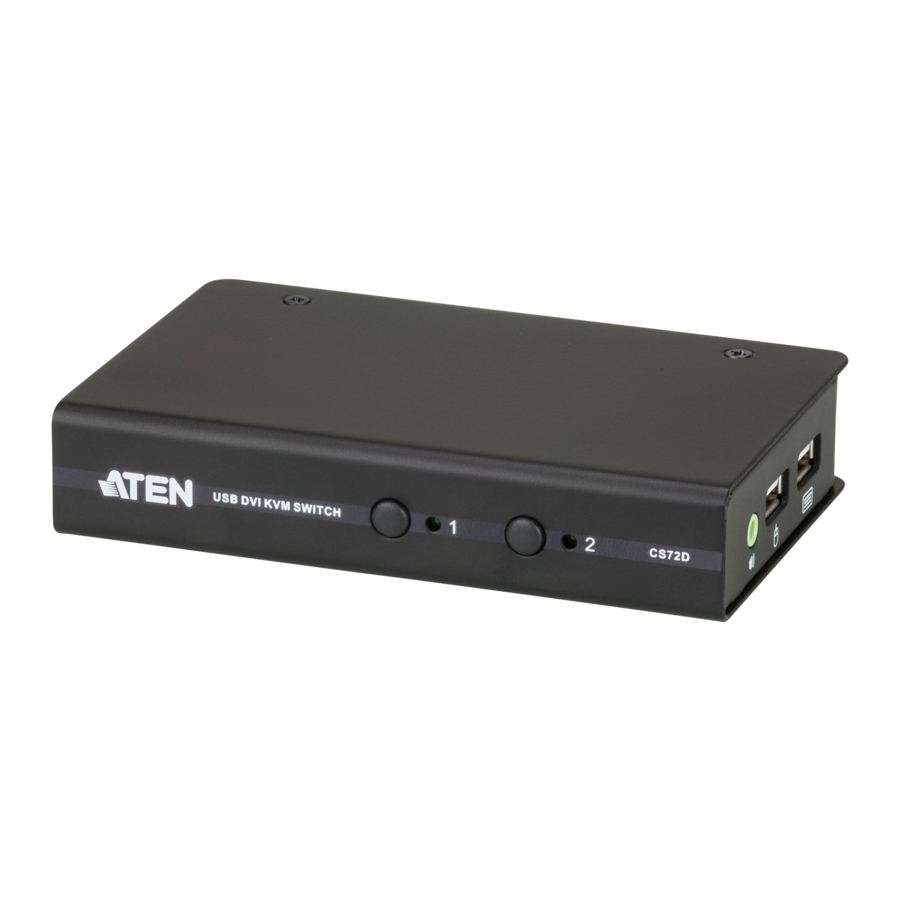

CS72D/CS74D - pohľad spredu

Tlačidlá na výber portu
LED diódy portu

CS72D/CS74D - pohľad zozadu

DVI konzolový port
Počítačový port (y)
Napájacia zásuvka (len pre CS74D)

CS72D/CS74D - bočný pohľad

Audio port
USB konzolové porty

Inštalácia hardvéru

Inštalácia hardvéru - 1. časť
Inštalácia hardvéru - 2. časť

Zapojte USB klávesnicu a USB myš do USB konzolových portov, ktoré sa nachádzajú na bočnom paneli jednotky.
Zapojte reproduktory do audio portu, ktorý sa nachádza na bočnom paneli jednotky.
Zapojte DVI monitor do DVI konzolového portu, ktorý sa nachádza na zadnom paneli jednotky a zapnite monitor.
Pomocou dodanej 44-pinovej súpravy káblov zapojte 44-pinový konektor do počítačového portu (ov) prepínača. Na druhom konci kábla zapojte USB, DVI-D a konektory reproduktorov do príslušných portov na počítači.
(Len CS74D) Zapojte napájací adaptér, ktorý bol dodaný s prepínačom, do zdroja napájania a potom zapojte kábel napájacieho adaptéra do napájacej zásuvky prepínača.
Zapnite napájanie počítačov.

Prevádzka

Prepínanie portov

Existujú tri pohodlné spôsoby prístupu k počítačom: tlačidlá na prednom paneli, myš a klávesová skratka.

Prepínanie pomocou tlačidiel na prednom paneli

Stlačte a uvoľnite tlačidlo na výber portu, aby ste preniesli KVM zameranie na počítač pripojený k príslušnému portu.

Prepínanie portov myšou (predvolené nastavenie je vypnuté)

Dvojitým kliknutím na rolovacie koliesko USB myši môžete prechádzať medzi portami.

Poznámka:

Táto funkcia je podporovaná iba USB myšami s 3-tlačidlovým rolovacím kolieskom.
Táto funkcia je podporovaná iba vtedy, keď je povolená emulácia myši.

Prevádzka pomocou klávesovej skratky

Režim nastavenia klávesovej skratky

Všetky operácie klávesových skratiek začínajú dvojitým stlačením klávesu [Scroll Lock]. Tým sa vyvolá režim nastavenia klávesovej skratky (Hotkey Setting Mode - HSM), po ktorom môže nasledovať stlačenie kombinácií klávesov a klávesu [Enter] na vykonanie rôznych operácií. Podrobné kombinácie klávesov a kompletnú tabuľku klávesových skratiek nájdete v používateľskej príručke CS72D/74D.

Prepínanie portov

Klávesová skratka

Akcia

[Scroll Lock] [Scroll

Lock] [Enter]

Prenesie KVM a audio zameranie z portu, ktorý má v súčasnosti KVM zameranie, na nasledujúci port v inštalácii (1 až 2; 2 až 3; 3 až 4; 4 až 1 pre

CS74D).

[Scroll Lock] [Scroll

Lock] [X] / [x] [Enter]

1. Zmeňte [Scroll Lock], [Scroll Lock] na [Ctrl], [Ctrl].

2. Opätovným stlačením zmeňte späť.

[Scroll Lock] [Scroll

Lock] [K] / [k] [Enter]

Prenesie iba KVM zameranie z portu, ktorý ho má v súčasnosti, na nasledujúci port v inštalácii.

[Scroll Lock] [Scroll

Lock] [S] / [s] [Enter]

Prenesie iba audio zameranie z portu, ktorý ho má v súčasnosti, na nasledujúci port v inštalácii.

Súhrnná tabuľka klávesových skratiek

Po vyvolaní HSM zadajte jeden z nasledujúcich klávesov na vykonanie príslušnej funkcie:

Kláves	Funkcia
[X] / [x] [Enter]	Prepína medzi predvolenými ([Scroll Lock] [Scroll Lock]) a alternatívnymi ([Ctrl] [Ctrl]) klávesmi prepínania portov.
[K] / [k] [Enter]	Prepína KVM zameranie.
[S] / [s] [Enter]	Prepína audio zameranie.

[D] / [d] [Enter]	Vyvolá Video Dynasync™, exkluzívnu technológiu spoločnosti ATEN.
[M] / [m] [Enter]	Povolí/zakáže emuláciu myši.
[W] / [w] [Enter]	Povolí/zakáže prepínanie portov myšou.
[E]	Povolí/zakáže detekciu zapnutia napájania.
[F2] [Enter]	Povolí emuláciu klávesnice Mac.
[F3] [Enter]	Povolí emuláciu klávesnice Sun.
[F10] [Enter]	Automaticky rozpozná a nastaví platformu operačného systému klávesnice.
[F4] [Enter]	Zobrazí aktuálne nastavenia prepínača pomocou funkcie prilepenia textového editora.
[F5] [Enter]	Vykoná reset všetkých USB zariadení.
[F6] [nn] [Enter]	Nastaví jazyk klávesnice. Poznámka: nn je dvojciferné číslo, ktoré predstavuje jeden z nasledujúcich kódov jazyka klávesnice: US English (americká angličtina): 33; French (francúzština): 08; Japanese (japončina): 15.
[R] / [r] [Enter]	Obnoví predvolený stav nastavení klávesových skratiek.

Dôležité upozornenie

Vzhľadom na ochranu životného prostredia spoločnosť ATEN neposkytuje pre tento produkt plne vytlačenú používateľskú príručku. Ak vám informácie obsiahnuté v Stručnej úvodnej príručke nestačia na konfiguráciu a prevádzku vášho produktu, navštívte našu webovú stránku www.aten.com a stiahnite si kompletnú používateľskú príručku.

Online registrácia

http://eservice.aten.com

Technická telefonická podpora

Medzinárodná:
886-2-86926959

Severná Amerika:
1-888-999-ATEN Ext: 4988

Spojené kráľovstvo:
44-8-4481-58923

Všetky informácie, dokumentácia, firmvér, softvérové nástroje a špecifikácie obsiahnuté v tomto balíku sa môžu zmeniť bez predchádzajúceho upozornenia výrobcom. Navštívte našu webovú stránku http://www.aten.com/download/?cid=dds, kde nájdete najaktuálnejšie verzie.
